设备内置安装定位立体钣金支架

项目分类:3D模型 发布时间:2021-08-29 ID:252995

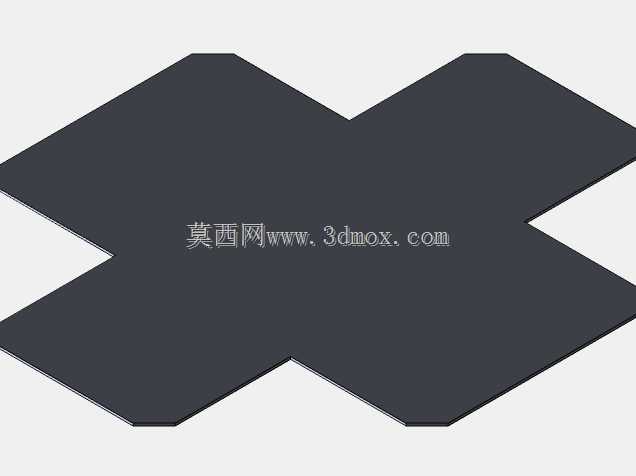

  • 设备内置安装定位立体钣金支架

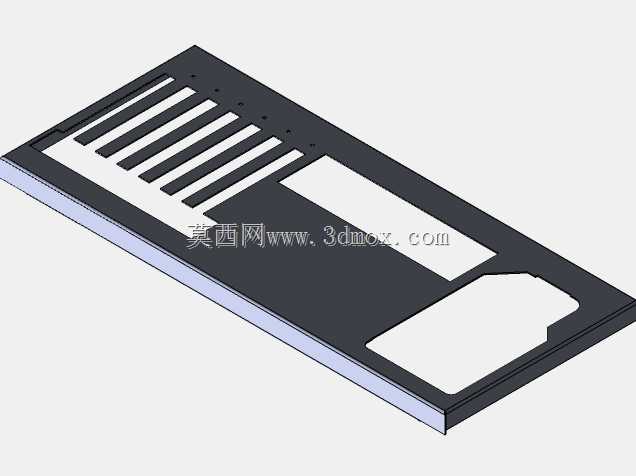

  • 设备内置安装定位立体钣金支架

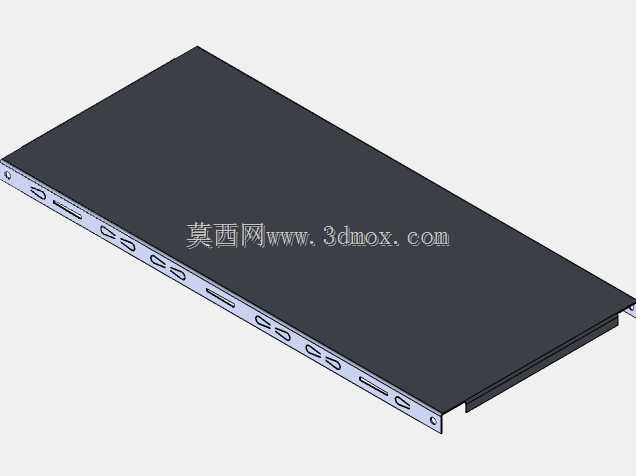

  • 设备内置安装定位立体钣金支架
  • 设备内置安装定位立体钣金支架

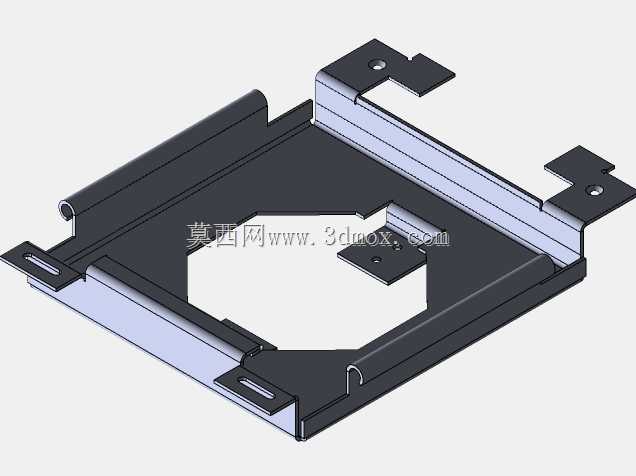

这类立体钣金支架多用于工控设备、小型电子装置的内部腔体,承担核心功能模块的承载与定位作用,日常在嵌入式工控主机、小型工业检测终端、车载电子控制单元的内部结构中十分常见,区别于外露的结构支架,这类内置支架需要在有限的设备内腔空间里,同时兼顾安装容错、结构强度、避让干涉三个核心需求。从结构设计来看,支架主体采用一体化钣金折弯成型工艺,减少拼接焊点带来的装配误差与结构强度短板,主体平面预留的大尺寸镂空区域,一方面是为了给下方安装的功能模块留出散热流通空间,避免模块工作时积热导致性能衰减,另一方面也能降低支架整体自重,减少设备整体的重量负载。支架边缘的多组翻边结构,并非单纯的加强筋设计,部分翻边带有预卷的圆弧导向结构,在装配时可以引导功能模块顺着导向边滑入安装位,降低产线装配时的对位难度,减少人工装配的对位时间。支架上分布的多组安装耳位,分别对应设备内腔的固定螺柱、功能模块的安装孔位,其中伸出的几处带孔折耳,是直接卡接在设备壳体的预压凸包点位上,不需要额外打螺丝就能实现预固定,方便产线工人先将支架卡在壳体内再进行后续锁付操作,避免装配过程中支架移位。几处开在支架平面上的长条形腰型孔,是为了补偿不同批次壳体注塑或者钣金冲压带来的尺寸公差,安装时可以在腰型孔的调节范围内微调支架位置,避免因为零件公差累积导致模块安装错位、接口无法对齐壳体开孔的问题。设计这类支架时,首先要确认设备内腔的净空边界,支架的所有外伸折耳都不能超出内腔的最小干涉边界,尤其是靠近壳体走线槽的位置,折耳边缘做了压平去毛刺处理,避免刮伤内部连接线缆的绝缘层;其次要核算支架的承重负载,在模块安装点位对应的下方,折弯翻边的走向刚好形成加强筋结构,不需要额外增加料厚就能满足承重要求,平衡材料成本与结构性能;另外还要考虑钣金加工的工艺可行性,所有折弯位置都预留了足够的折弯避空位,不会出现折弯时材料拉扯变形的问题,冲压孔位距离折弯边的距离也符合常规冲压工艺的最小边距要求,不需要额外开特殊模具就能批量加工。实际装配场景中,这类支架不需要额外的表面处理,采用常规镀锌板材加工就能满足一般室内设备的防锈要求,在有防腐蚀需求的特殊场景下,也可以更换不锈钢板材直接沿用该结构,不需要调整孔位与折弯尺寸,适配性较强。
