BF12型滚珠丝杠支撑座结构设计

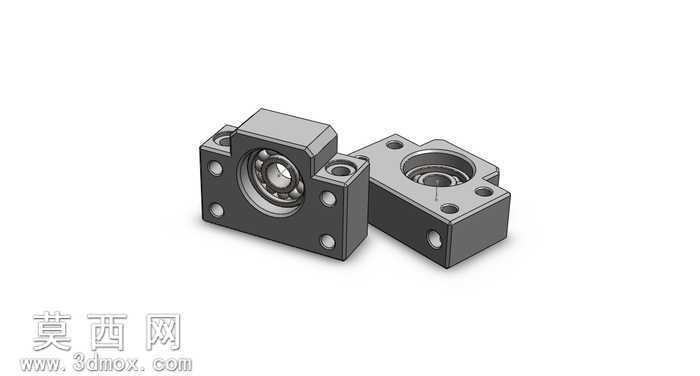

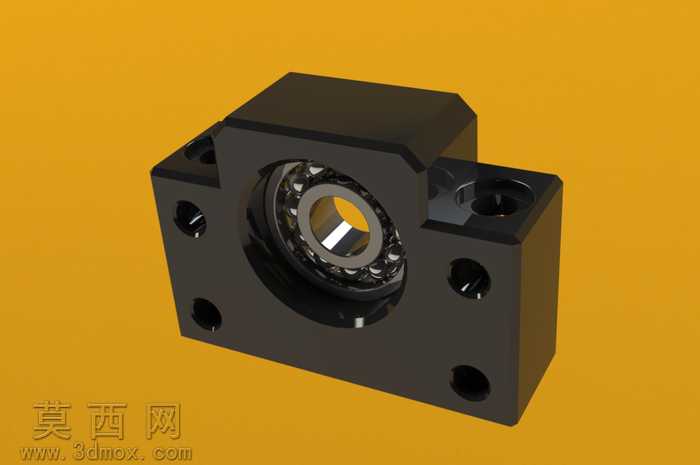

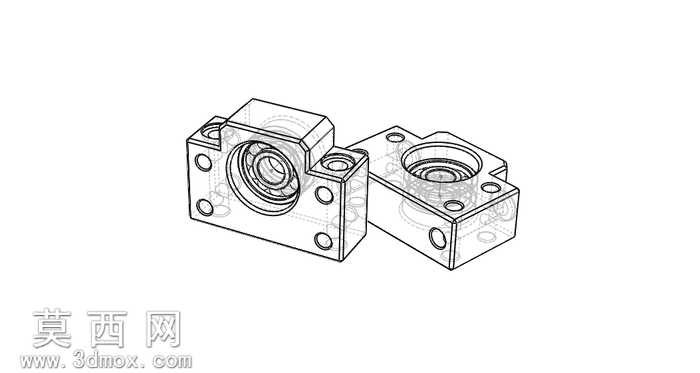

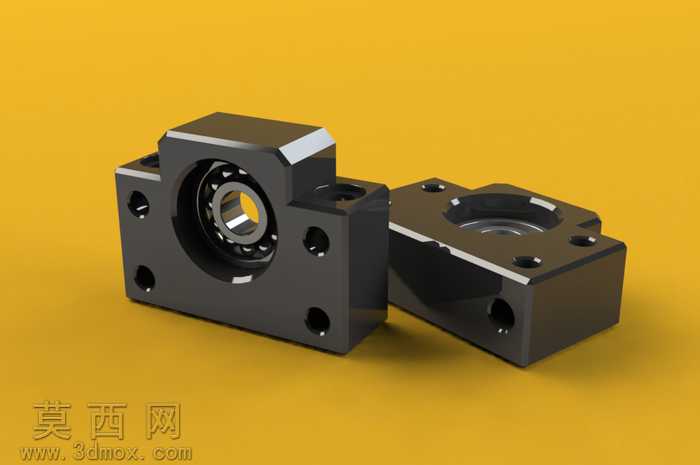

本作品为BF12规格滚珠丝杠支撑座的三维建模设计，采用SolidWorks软件完成全参数化建模与写实渲染，完整还原了支撑座配对使用的结构形态。建模过程中首先基于滚珠丝杠支撑端的安装尺寸基准，绘制支撑座的主体轮廓草图，通过拉伸、切除等基础特征构建方块式主体结构，针对轴承安装位精准设计了内孔台阶结构，匹配对应角接触轴承的安装公差，保证轴承装入后可实现径向与轴向的精准定位，为滚珠丝杠提供稳定的回转支撑。建模时对支撑座上的安装孔位进行了精准排布，包括用于将支撑座固定至设备安装面的沉头通孔、用于锁紧轴承端盖的螺纹孔、以及支撑座侧部的定位销孔，所有孔位的位置度、孔径尺寸均严格参照行业通用BF12支撑座的安装规范设计，可直接适配对应规格的滚珠丝杠端部结构，无需二次修改尺寸。材质设置方面，将支撑座主体赋予发黑处理的45号钢材质，调整材质的粗糙度、金属反光度参数，还原碳钢件经表面发黑处理后的哑光深黑金属质感；内置的轴承部件分别为内外圈赋予轴承钢的亮面金属材质、滚动体赋予高抛光轴承钢的高反光材质、保持架赋予铜合金材质，通过材质区分清晰展现支撑座的内部装配结构。渲染环节采用暖黄色纯色背景，搭建柔和的三点布光系统，主光从侧上方投射突出支撑座的轮廓棱角与安装面的机加工纹理，辅光补全暗部细节避免阴影区域死黑，轮廓光勾勒支撑座的边缘结构提升立体感，最终渲染效果清晰展现了固定侧与支撑侧两款配对支撑座的外观形态与结构特征。设计思路上，该支撑座作为滚珠丝杠传动组件的标准支撑部件，采用一体式方块结构设计，兼具高刚性与安装便捷性，内部集成的轴承预装结构可承受丝杠传动过程中的径向载荷与轴向载荷，有效降低丝杠运转时的挠度变形，提升丝杠传动的回转精度与运行稳定性，适用于各类数控设备、自动化传动模组的丝杠传动系统安装使用，建模过程中对所有棱角处添加了符合机加工工艺的倒角特征，避免锐边结构，还原真实零件的加工工艺特征。
