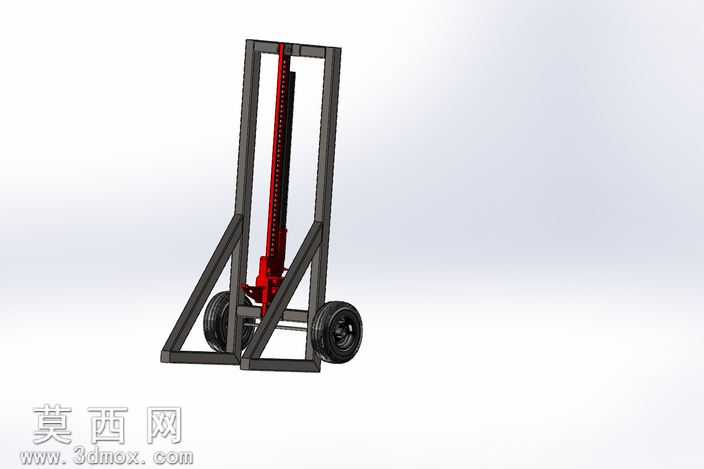

喜电梯杰克邮政拉拔器三维结构设计

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工程实际尺寸比例，对每一处结构细节做了精准还原。首先从底部支撑框架开始建模，采用三角形稳定支撑结构设计，框架型材选用标准方钢规格，通过拉伸、切除、装配约束完成框架主体搭建，确保框架在承受侧向拉力与竖向顶升力时具备足够结构强度，不会出现形变失稳问题。底部行走轮组采用实体建模方式还原橡胶轮胎与金属轮毂结构，轮轴与框架之间添加同轴心配合约束，保证轮组可顺畅转动，适配粗糙不平整的户外施工地形移动需求。中部核心顶升结构采用液压立柱设计，建模时还原了液压缸筒、顶升活塞杆、侧边齿条导向结构，红色液压部件做了单独的材质区分，金属缸体赋予磨砂金属材质，活塞杆赋予抛光镀铬金属材质，精准还原液压部件的真实质感。侧边导向齿条与框架做固定约束，可配合顶升结构实现稳定的竖向升降动作，避免顶升过程中出现偏移卡顿。整体模型完成装配后添加了真实场景渲染效果，地面赋予浅灰色哑光水泥材质，框架结构赋予深灰色哑光钢材材质，行走轮胎赋予黑色粗糙橡胶材质，液压部件分别赋予亮红色漆面与亮面镀铬材质，通过环境光与漫反射光调整，让整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕混凝土工位邮政夹具拔除作业需求展开，整体采用可移动轮式结构，无需额外吊装设备即可转场作业，倾斜式支撑框架可在作业时将支脚插入底座贴合地面，形成稳定的受力支撑点，液压顶升结构可提供足够的竖向拉力，将预埋在混凝土中的邮政夹具周边构件平稳拉出，作业过程中不会对周边混凝土结构造成额外破损。模型在结构设计时充分考虑了作业受力逻辑，三角形支撑框架可将顶升反力均匀分散到地面接触点，轮组在作业时可通过锁止结构固定位置，避免作业过程中设备移位，导向齿条可保证顶升动作全程沿垂直方向运行，不会出现偏载问题，整体结构紧凑，操作便捷，可适配户外不同平整度的施工场地，满足邮政施工中混凝土预埋构件拔除的作业需求。
