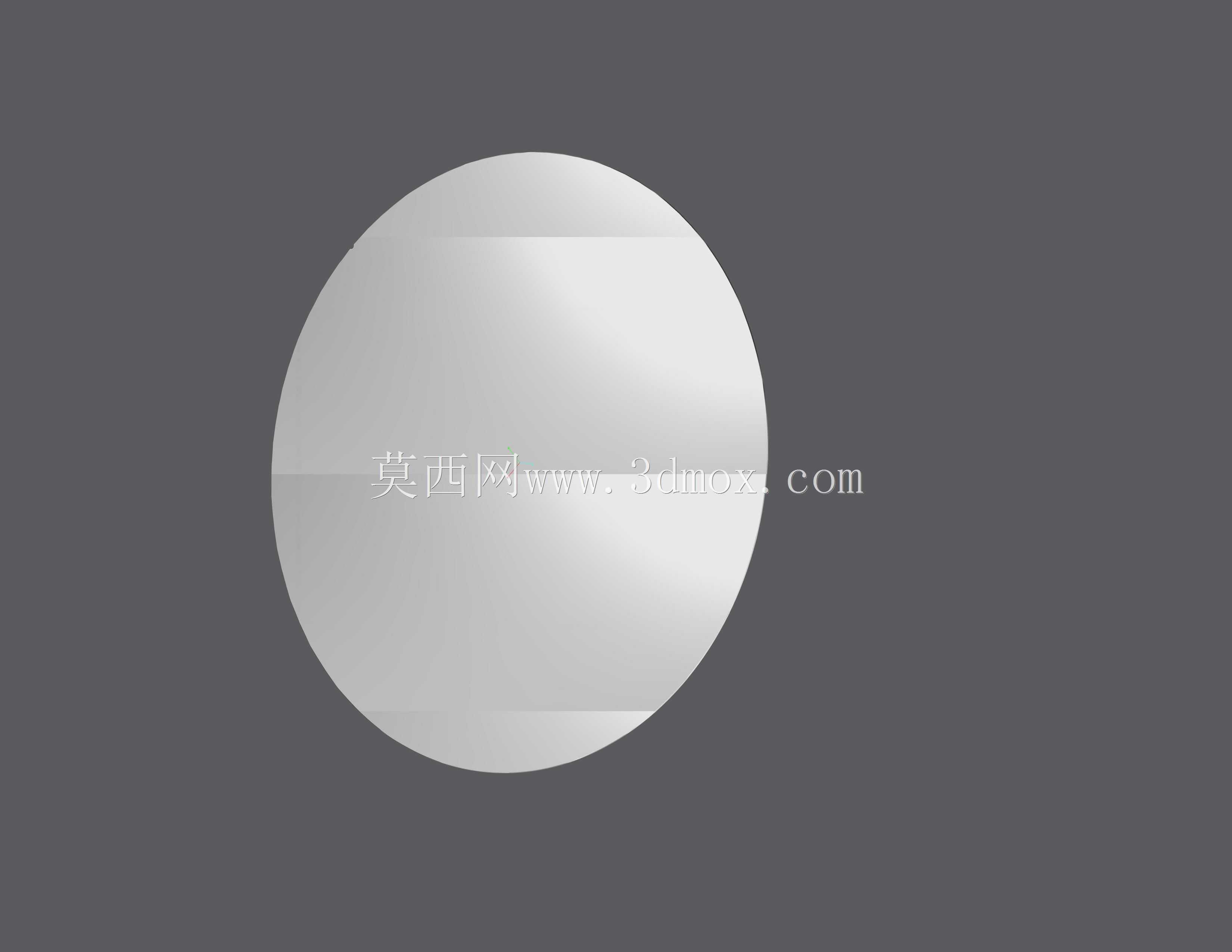

半导体制造用300毫米晶圆结构设计

在半导体前道制造工序中，300毫米规格晶圆是当前12英寸产线的核心加工载体，从光刻、刻蚀、薄膜沉积到化学机械抛光的全流程，所有工艺设备的载台、传输机械手的末端执行器、晶圆盒的卡槽定位结构，都需要匹配该尺寸晶圆的外形参数做适配设计。做这类晶圆的三维建模时，首先要明确其核心功能边界：它是芯片制造的基底载体，表面需要承载数百到数千颗裸芯片的制程加工，因此外形的平面度、边缘倒角的弧度参数，直接关系到传输过程中的取放稳定性，以及工艺过程中真空吸附的密封性。设计思路上，首先要还原标准300mm晶圆的几何特征，整体为正圆形薄片结构，直径严格控制在300毫米，厚度按照量产主流规格做等厚处理，边缘做标准的圆弧倒角，避免尖锐棱边在传输过程中产生崩边、碎屑，污染产线洁净环境。实际产线应用中，这类晶圆模型常被用于半导体设备的结构干涉验证，比如在设计晶圆传输机械手的运动路径时，导入该尺寸晶圆模型，可以模拟机械臂取片、传片、放片全行程的空间位置，校验机械臂末端、设备腔室门、载台定位销之间是否存在干涉，避免设备调试阶段出现晶圆撞碎的事故。同时在做晶圆承载台的真空吸附槽设计时，也可以依托该模型的平面尺寸，排布吸附孔的位置，确保晶圆放置后各区域吸附力均匀，不会出现局部翘曲影响光刻、刻蚀的工艺精度。建模过程中不需要做多余的纹理修饰，重点是保证外形尺寸的准确性，边缘倒角的曲率符合SEMI标准，因为在设备结构验证场景中，模型的几何精度直接决定了后续结构设计的可靠性，若尺寸偏差过大，会导致加工出的载台、机械手无法适配量产晶圆，造成设备研发返工。另外在做洁净室内部的物料传输系统仿真时，该尺寸晶圆模型也可以作为物料单元，模拟晶圆盒在AGV传输、货架存储过程中的空间占用，核算存储位的间距、传输通道的宽度，确保整个物料流转系统的空间布局合理，不会出现卡滞、碰撞的问题。不同于普通机械零件的建模，晶圆这类半导体载体的模型，核心要求是外形基准的准确性，不需要设计内部的复杂结构，因为实际应用中它是作为被加工、被传输的对象存在，模型的作用是给周边设备、工装的设计提供准确的尺寸参照，确保所有和晶圆接触的结构都能完美适配，减少产线调试的试错成本。
