SOT23-8封装贴片芯片三维结构设计

在消费电子、工业控制板卡的PCB布局设计环节，SOT23-8封装的贴片半导体器件是极为常见的小型化元器件，这类封装的芯片常被用作信号放大、电源管理、逻辑转换等功能载体，在便携穿戴设备、小型传感器模组、车载低压控制模块中都有大量应用。做PCB封装库设计或者整机结构干涉检查时，精准的三维模型能帮工程师提前规避引脚共面度不足、器件与周边结构件干涉、焊盘设计不匹配导致的虚焊问题。

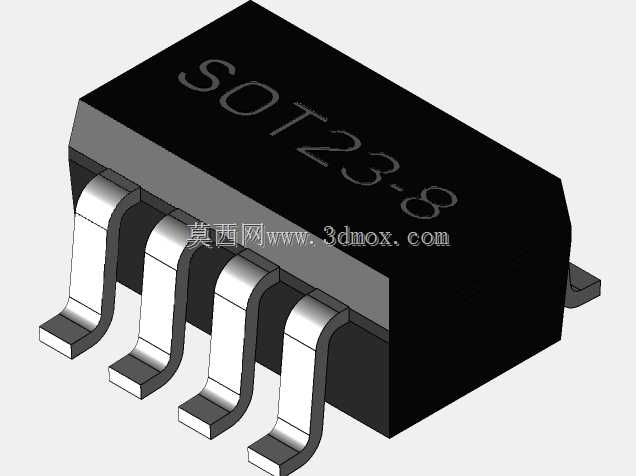

这款SOT23-8封装的结构设计，完全遵循行业通用的封装尺寸规范，本体宽度控制在1.7mm，长度为3.0mm，本体高度1.45mm，引脚间距为0.65mm，每一处引脚的弯折弧度、引脚末端的焊区长度都按照实际量产的SMD器件形态还原，没有做简化处理。设计过程中优先考虑了SMT贴片工艺的实际需求，引脚的共面度公差控制在行业常规要求范围内，引脚的成型角度完全匹配回流焊工艺的焊锡浸润要求，不会出现模型与实际器件引脚形态偏差导致的钢网开孔设计失误。

从结构设计的细节来看，器件本体的棱角做了符合实际塑封工艺的微小倒角处理，没有生硬的直角结构，还原了塑封器件注塑成型后的真实外观形态；引脚部分区分了与塑封体结合的内嵌段、外弯折段以及末端焊盘段，不同段的厚度变化都做了还原，能直观呈现引脚在焊接后与PCB焊盘的结合状态。在做整机结构堆叠时，导入这个模型可以准确核算器件上方的结构件预留空间，避免出现外壳压件、绝缘距离不足的问题；做PCB Layout时，也可以对照模型的引脚位置核对焊盘的坐标偏移，确保封装库的尺寸精度满足高密度贴装的要求。

这类小型贴片器件的三维模型，最核心的价值就是还原真实的安装边界，很多工程师在设计初期如果只用简化的方块模型代替，很容易忽略引脚外伸的长度、本体底部的悬空高度，导致后期打样时出现器件与周边走线、丝印干涉，或者焊盘设计过短导致焊接强度不足的问题。这个模型在设计时特意保留了引脚的成型细节，包括引脚内侧的弯折圆角、引脚末端的轻微倒角，都和实际量产器件保持一致，不管是用来做PCB的3D布局校验，还是用来做生产工艺的模拟演示，都能满足精度要求。
