摩托车GSX600RR后摇臂结构设计

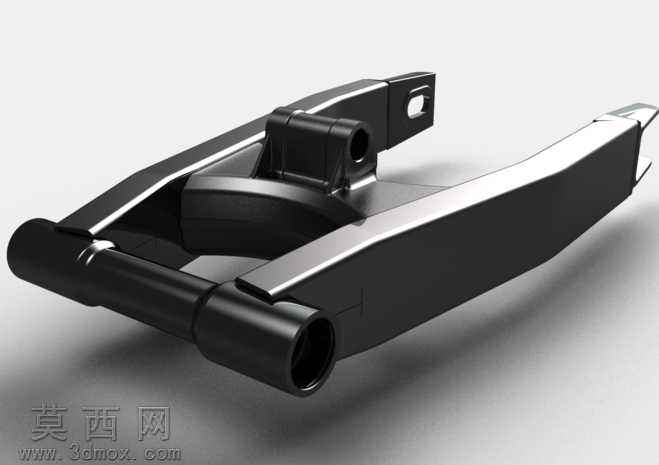

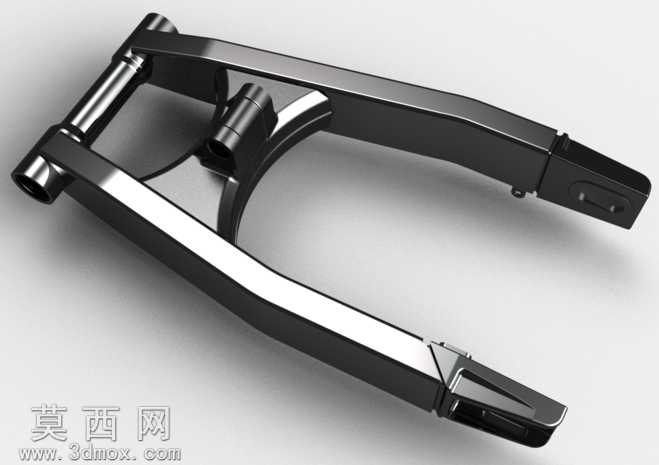

本作品为摩托车后摇臂的三维建模设计，针对GSX600RR车型的后悬挂承重构件进行精准还原与结构优化设计。建模过程中首先梳理后摇臂的核心功能逻辑：作为连接后轮与车架的关键承载部件，需要兼顾结构强度、轻量化表现与运动限位需求，因此在建模初期先通过草图绘制勾勒整体轮廓，明确摇臂的双叉臂延展形态、前端转轴安装位、后轮连接端的固定接口以及中部的加强筋布局。建模阶段采用实体建模与曲面建模结合的方式，对于转轴套筒、连接耳片等规则受力部位使用实体特征拉伸、切除完成基础造型，对于摇臂外侧的流线型曲面则通过曲面放样、边界混合构建顺滑过渡面，确保外观线条贴合机车的运动化设计风格，同时避免应力集中的尖锐棱角。材质设置上，主体结构选用高强度铝合金材质参数，调整金属粗糙度至哑光金属质感，对转轴接触面、安装端面做高光金属处理，模拟机加工后的表面质感，渲染阶段添加环境反射贴图，突出金属构件的厚重质感与表面光影层次，清晰呈现摇臂的结构层次与曲面弧度。结构设计上充分考虑实际装配需求，前端预留的转轴安装孔位匹配车架铰接轴的尺寸公差，中部设置的减震连接座预留标准安装孔位，后端的轮轴固定槽设计有调节余量结构，可适配链条松紧度的调整需求，整体叉臂的截面采用变厚度设计，受力较大的转轴部位加厚处理，臂身中段做镂空减重设计，在保证结构刚性的前提下降低构件自重。建模过程中对所有装配接触面做公差校验，确保各安装位的同轴度、平面度符合机械装配要求，避免出现干涉问题，最终渲染效果通过多角度布光，清晰展现摇臂的整体形态、结构细节与金属材质表现，完整呈现该承重部件的设计细节与功能特征。
