工业设备主电机安装固定承载板

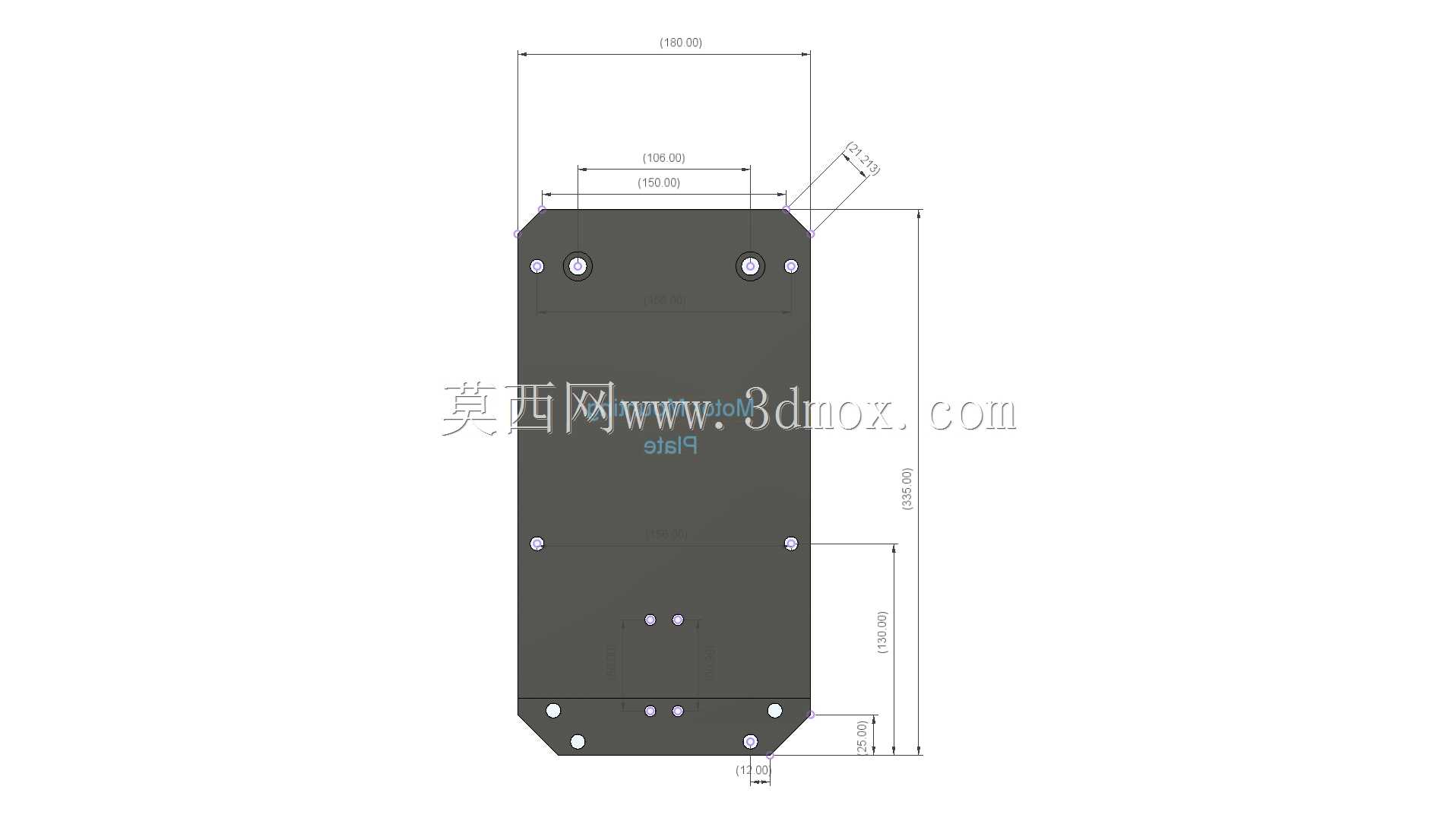

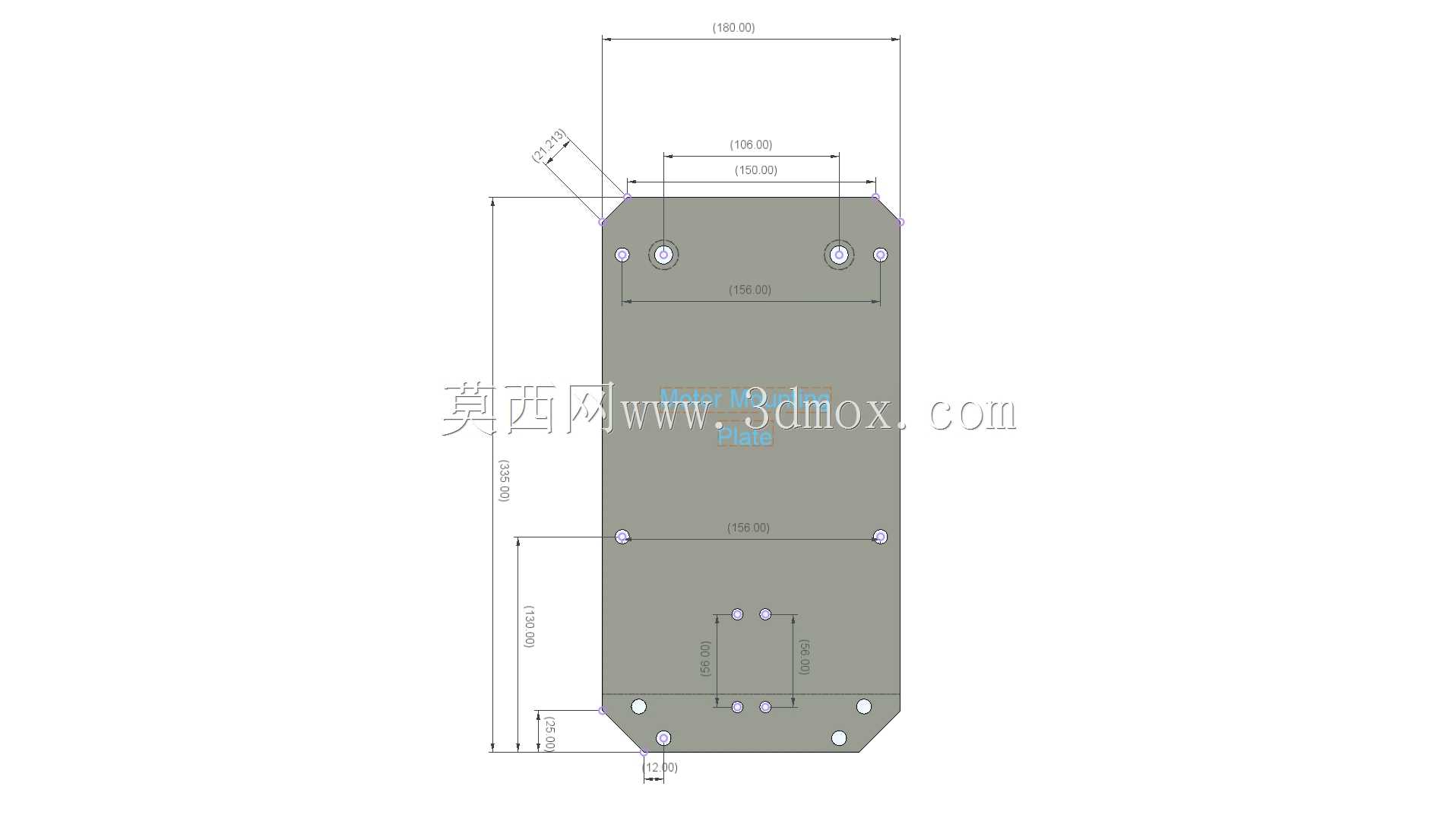

在工业传动设备的结构搭建环节中，主电机安装板是承接动力单元与设备主体机架的核心承载构件，其结构合理性直接决定电机运行的稳定性、传动精度以及长期使用的结构可靠性。这类安装板多应用于中小型自动化输送设备、台式加工设备、小型专用机床的动力端布局场景，需要同时承担电机自身重量负载、运行过程中的振动传导抵消、输出轴与传动机构的同轴度定位多重功能。从结构设计逻辑来看，该安装板采用整体板式结构，主体轮廓为长条形矩形，上下两端做切角处理，既可以规避设备机架安装位的边角干涉，也能减少板材不必要的用料，在保证结构强度的前提下控制构件自重。板件上的安装孔位采用分层布局设计：上部区域的两组对称孔位对应主电机的底座固定孔，孔位周边做局部沉台处理，可容纳固定螺栓的头部，避免螺栓凸起影响电机底面的贴合平整度；中部区域预留的方形孔位对应电机输出端的避让空间，同时预留了辅助传感器或者走线固定的小孔位，方便动力线缆、编码器线缆的走线固定；下部区域的多组对称孔位用于将整个安装板固定在设备机架的立面上，孔位间距匹配常用工业铝型材或者方钢机架的安装孔距标准，不需要额外做打孔改造就能完成适配。设计过程中需要重点管控安装面的平面度公差，尤其是与电机底座贴合的上部区域，平面度误差需要控制在0.1mm以内，避免电机安装后出现底座翘曲，导致运行过程中输出轴承受额外径向力，加剧轴承磨损。板件的边角做了倒角处理，去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者线缆表皮。从安装边界来看，该安装板的整体长度适配功率在0.75kW到2.2kW区间的标准卧式安装电机，宽度方向的尺寸避开了电机散热筋的突出位置，不会遮挡电机的散热风道，保证电机长时间运行时的散热效率。板件厚度选用常规结构钢板材，经过折弯或者铣削加工后，整体刚性足以抵消电机额定转速运行时产生的振动，不会出现板件共振导致的设备异响问题。在实际装配场景中，这类安装板可以配合减震垫使用，在电机固定孔与板件之间加装橡胶减震垫，进一步阻隔振动向机架的传递，降低设备整体运行噪音。板件上的所有安装孔位都做了位置度公差管控，保证电机安装后输出轴的中心高与后续传动机构的输入轴中心高保持一致，减少联轴器的偏心补偿压力，延长传动部件的使用寿命。
