80x120规格PCB安装用长条形手柄结构

在嵌入式硬件开发、工控板卡集成以及小型电子设备组装场景中，PCB板的安装固定与操作便利性一直是结构设计环节需要重点考量的内容，这款适配80x120尺寸PCB的手柄结构，正是针对板件安装后边缘操作空间预留、板件抽拉取放的实际需求设计的配套结构件。从实际使用场景来看，这类手柄常应用在插卡式工控模块、导轨安装的嵌入式采集板、桌面级开发板扩展组件上，当PCB需要安装在机箱插槽、设备内部导轨位时，外露的手柄既可以作为施力点方便操作人员插拔板件，也能对PCB的边缘起到防护作用，避免板边在抽拉过程中与相邻部件发生剐蹭，损伤板上的贴片元件或者走线。

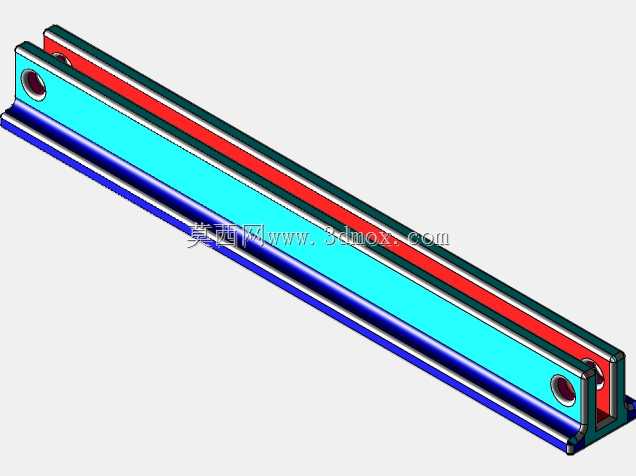

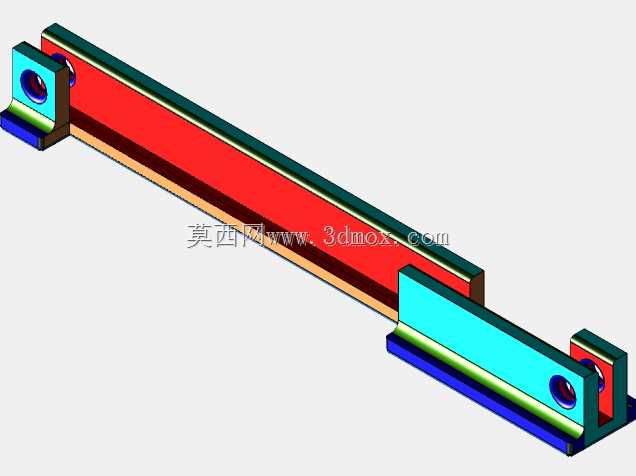

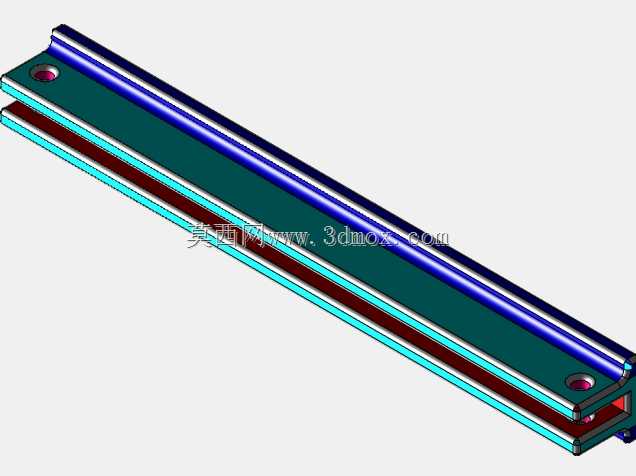

从结构设计思路来看，这款手柄采用了长条形槽型截面，整体长度与适配的80x120PCB对应边长度匹配，槽体的内部净宽刚好可以容纳PCB的板厚，安装时PCB的侧边可以嵌入槽内，通过端部的两个安装孔完成与板件的锁附固定，不需要额外在PCB板边设计复杂的卡扣结构，降低了PCB本身的布线避让难度。设计时特意预留了两种安装孔位版本，其中v2版本对安装孔的位置做了微调，让板件装入手柄后，板边的USB接口、SD卡插槽、接线端子这类常用的边缘连接组件可以完全露在手柄的前端外侧，不会被手柄结构遮挡，操作人员不需要额外拆卸手柄就可以直接完成外设接线、存储卡插拔的操作，大幅提升了日常调试、维护的操作效率。

从安装边界来看，这款手柄的截面外轮廓尺寸经过严格核算，安装后突出PCB板面的高度不会占用相邻板卡的安装间距，适配标准1U机箱内的板卡排布间距要求，槽体的侧边做了加厚处理，在频繁抽拉受力的情况下不会出现形变断裂的问题，同时手柄外侧的平整面可以根据需求粘贴设备标签、点位标识，方便现场运维人员快速识别板卡功能。不同于常规的板件提手结构，这款手柄采用了全包边的槽型设计，除了提供施力点之外，还可以对PCB的侧边起到绝缘防护作用，避免板边裸露的铜箔与机箱金属部分接触造成短路问题，在有电磁屏蔽要求的场景下，还可以在手柄槽内粘贴导电泡棉，实现板边与机箱地的可靠连接，提升板件的抗干扰性能。在实际选型应用时，只需要确认待安装PCB的对应边长度为120mm、板厚与槽体内宽匹配，就可以直接套用该结构，不需要重新做结构开模，能有效缩短非标设备、定制化工控板的结构开发周期，减少重复设计的工作量。
