RC1202A液晶显示模块PCB间隔安装结构

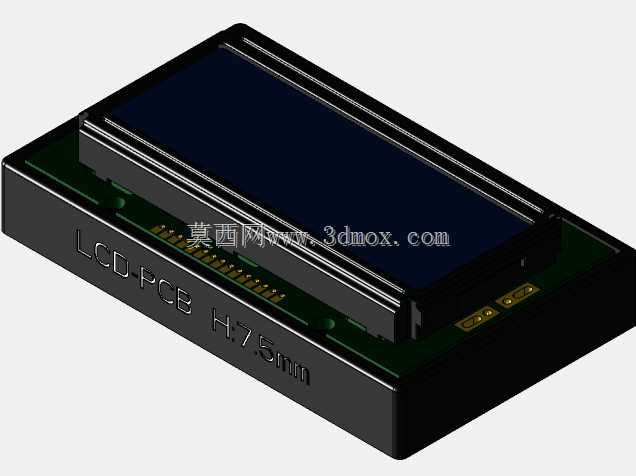

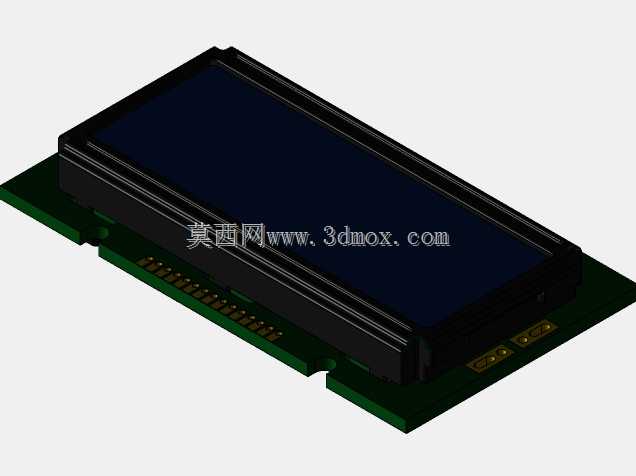

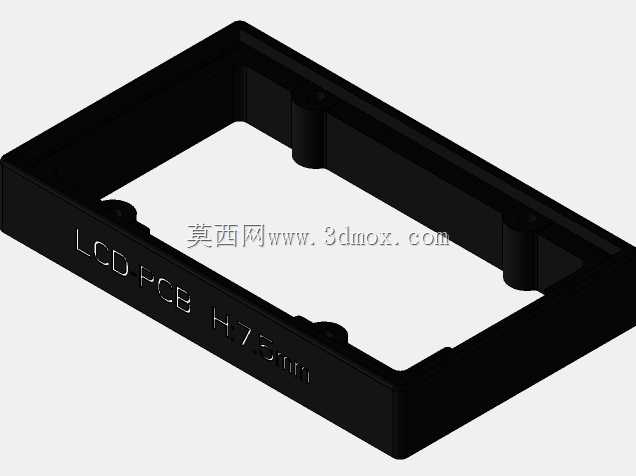

在工业控制终端、小型嵌入式检测设备、手持数据采集装置的人机交互单元设计中，字符型液晶显示模块是实现状态反馈、参数显示的核心部件，这类模块的安装可靠性直接决定了整机交互功能的稳定性，不少早期设备的显示故障都源于模块与主控PCB之间的间隔设计不合理，要么间隙不足导致焊接引脚挤压短路，要么间隙过大造成接插件接触不良，或是装配后模块受力不均出现液晶漏光、显示缺划的问题。本次设计的RC1202A规格液晶模块配套间隔结构，就是针对这类安装痛点做的定向优化，结构整体围绕模块与PCB的平行度控制做细节处理，模块本体的显示区域采用下沉式限位设计，装配时液晶玻璃的边缘可以卡入限位槽内，避免运输或设备振动过程中模块出现横向窜动，不会因为长期晃动扯动柔性排线导致接触失效。结构上标注的7.5mm高度，是经过多轮装配验证得出的最优间隔尺寸，这个高度既可以容纳模块背面的焊接引脚、贴片排阻等突出元器件，避免元器件与PCB表面的焊盘、走线发生硬接触造成短路，也能预留出足够的空气对流空间，让模块工作时产生的热量可以顺着间隙散出，不会因为热量堆积加速液晶材料的老化，延长模块的连续工作寿命。从安装边界来看，整个间隔结构的外形轮廓完全匹配RC1202A模块的外尺寸，不会超出模块的边缘占用额外的板上空间，对于PCB布局紧凑的小型设备来说，不需要额外预留避让位置，结构上的定位柱与PCB上的安装孔采用小间隙配合，装配时可以快速对位，不需要反复调整模块的显示角度，就能保证液晶显示区域与设备面板的显示窗口完全对正，不会出现偏位、漏边的问题。在实际选型应用中，这类间隔结构可以直接适配同规格的字符液晶模块，不需要重新做安装结构的开模设计，能大幅缩短小型嵌入式设备的结构开发周期，尤其是在多批次小批量的工业设备生产中，统一的间隔尺寸可以减少装配环节的调整工时，降低因为人工装配误差带来的显示故障概率。结构设计上还做了边缘的倒角处理，装配时不会刮伤液晶模块的偏光片，也不会割伤装配人员的手指，细节处的处理完全符合批量生产的装配工艺要求，不管是采用螺丝固定还是卡扣固定的安装方式，都能保证模块与PCB之间的受力均匀，不会出现局部应力集中导致的PCB变形、模块玻璃碎裂的问题。
