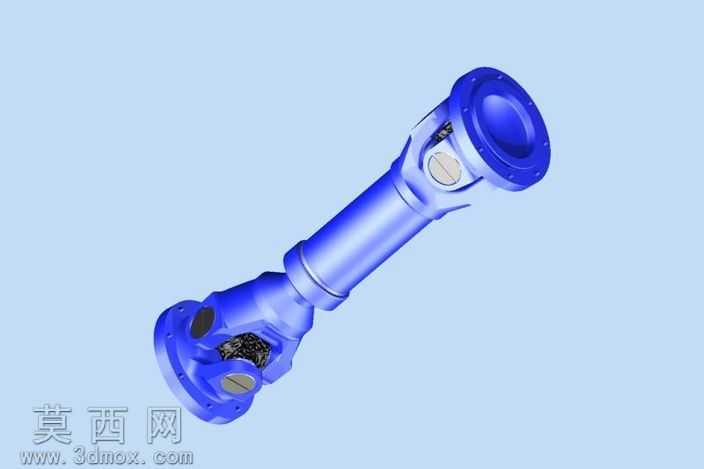

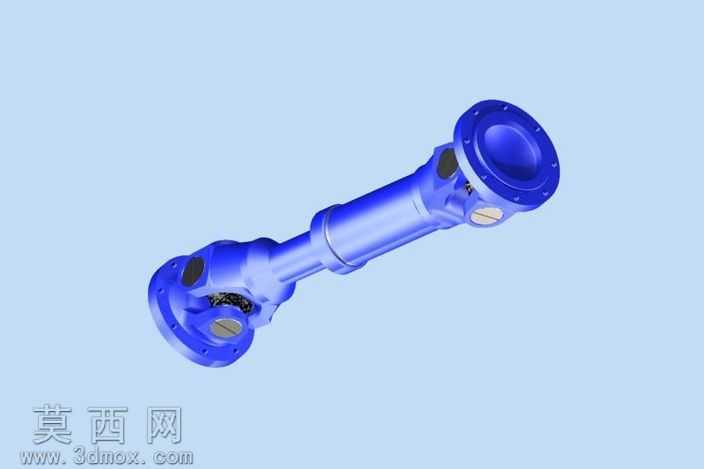

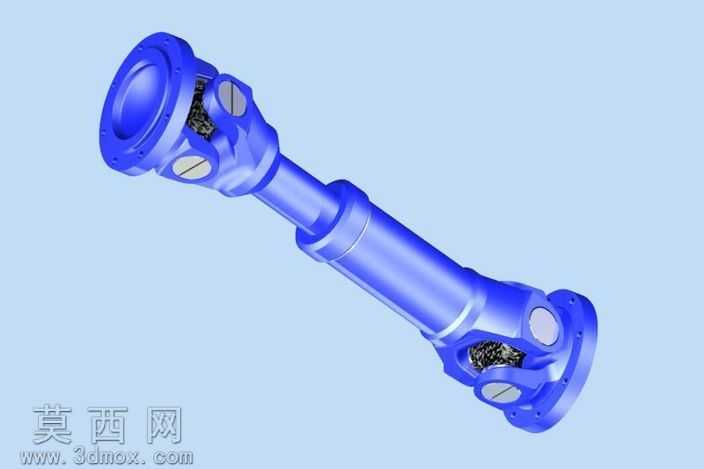

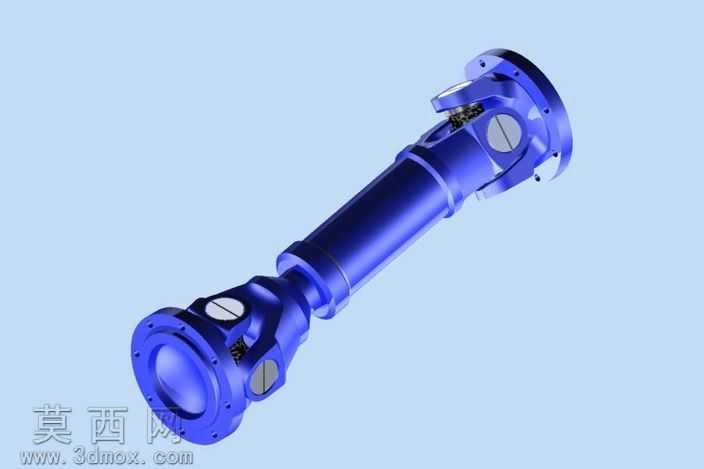

汽车用Cardan万向传动轴输出轴结构

本模型为Cardan万向传动轴输出轴的三维参数化建模成果，建模过程严格遵循十字轴式万向联轴器的实际工程结构逻辑，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成两端万向节叉的基体特征绘制，通过拉伸、旋转命令构建法兰连接端的螺栓孔位、轴叉承孔结构，精准还原法兰端面的定位止口与安装孔的分布参数，保证连接端的装配适配性；随后完成十字轴、滚针轴承、轴承盖、密封件等内部零件的独立建模，对十字轴的轴颈尺寸、滚针排列间隙、轴承盖的紧固螺钉结构做了精细化还原，确保内部传动副的装配关系完全符合实际机械原理。中间传动轴部分采用变径轴段设计，通过扫描、放样命令构建轴身的阶梯过渡结构，还原轴端与万向节叉的花键连接、轴身的防尘护套定位卡槽细节，保证轴段的强度特征与连接结构完整。材质与渲染阶段，整体零件赋予高强度合金结构钢材质，调整金属材质的粗糙度、反光度参数模拟锻钢件的哑光金属质感，对内部滚针、十字轴工作面添加轻微的磨损质感与润滑油脂光泽，法兰端面做氧化发蓝的表面处理效果，区分不同零件的表面工艺差异；场景采用浅天蓝色纯色背景，搭配柔和的环境漫反射光与定向补光，突出轴体的圆柱曲面轮廓与万向节部位的复杂结构，通过半透明剖切示意效果展示内部轴承的装配状态，清晰呈现万向节的角度补偿传动原理。设计过程中充分考虑双万向节串联的等速传动特性，保证两端万向节的相位角对齐，可直观演示传动轴在存在轴线夹角工况下的扭矩传递过程，所有零件的配合间隙、装配约束均按照实际工程公差设置，可直接用于传动系统的运动仿真演示、结构受力分析参考，也可作为机械原理教学的可视化演示素材，帮助理解万向传动的工作逻辑与结构组成。
