柱式封装加速度传感元件结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:253484
  • 柱式封装加速度传感元件结构设计
  • 柱式封装加速度传感元件结构设计
  • 柱式封装加速度传感元件结构设计

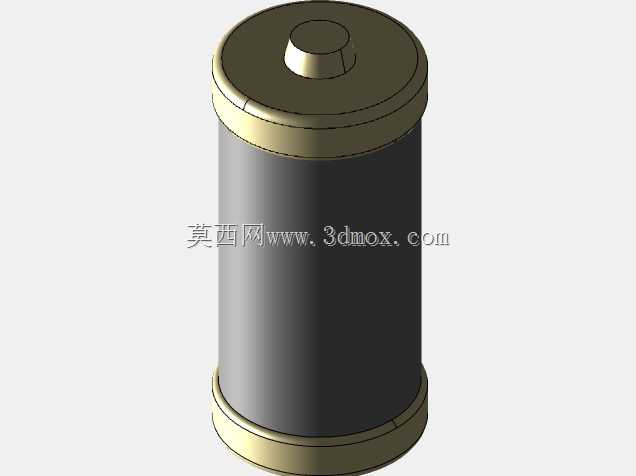

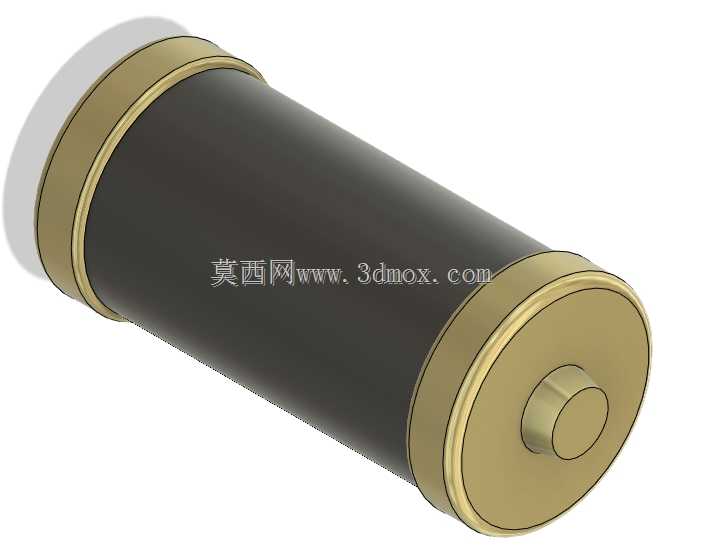

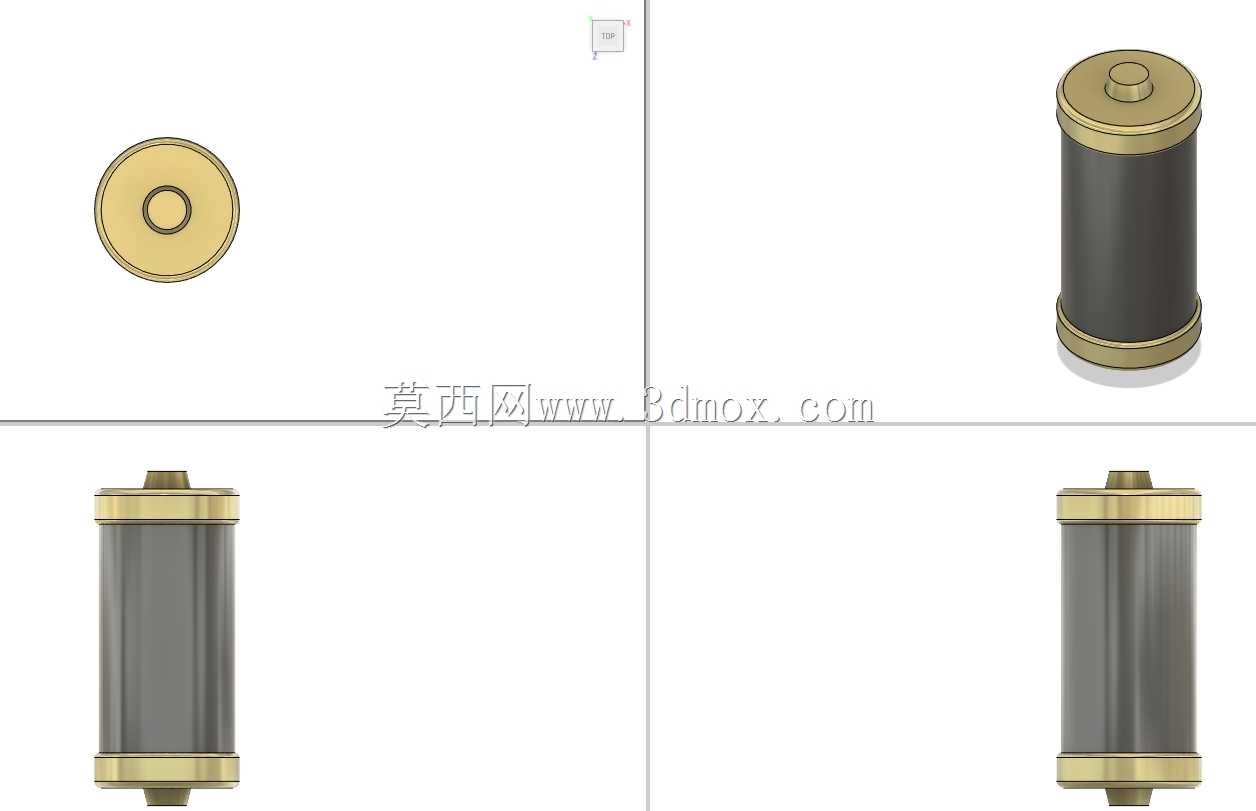

这款柱式结构的加速度传感元件,在工业振动监测、运动状态采集场景中应用十分广泛,从旋转设备的故障预判到运载装备的姿态反馈,都能见到这类封装结构的传感部件。实际工况中,这类元件需要嵌入设备本体的安装位,持续采集轴向与径向的振动加速度信号,为状态监测系统提供核心的原始数据,支撑设备运维、运动控制等环节的决策判断。从设计逻辑来看,整体采用圆柱对称构型,首先是适配多数工业设备预留的圆形安装孔位,减少安装时的结构适配成本,圆柱外形在周向不存在应力集中的棱角,能降低外部振动冲击对内部敏感芯体的额外干扰。两端的金属端盖采用阶梯式压合结构,与中间的主体壳体配合时,能形成可靠的密封边界,阻挡工业场景中常见的粉尘、潮气侵入内部敏感结构,端盖中心凸起的定位柱,既可以作为安装时的对位基准,也能预留出线缆接驳的结构空间,避免接线部位在安装过程中受挤压损坏。从安装边界来看,整体柱体的外径适配常规M12规格的安装沉孔,轴向长度控制在紧凑区间,不会占用过多设备内部的排布空间,壳体表面的金属环带不仅做了外观修饰,更重要的是作为结构加强筋,提升柱体的抗挤压能力,在设备运行产生的持续微振环境下,不会出现壳体形变挤压内部芯体的问题。设计过程中优先考虑了敏感芯体的固定方式,内部芯体采用同轴排布,与柱体中心轴线完全重合,避免偏心带来的测量误差,金属端盖与主体壳体的配合公差控制在小间隙范围,压合后既能保证结构连接强度,也不会因过盈量过大导致壳体形变挤压内部元件。这类传感元件在实际选型时,安装面的贴合度是核心考量点,柱体端面的平面度做了严格控制,安装时配合专用固定胶或者锁紧卡环,就能保证传感面与被测部件的刚性连接,减少振动传递过程中的信号衰减。不同于方形封装的传感元件,圆柱构型在周向安装时不需要额外调整角度对位,只要保证轴向与被测振动方向匹配即可,能大幅降低现场安装的调试难度,尤其适合在空间紧凑、安装操作空间有限的设备内部使用。壳体主体采用非金属与金属复合的结构,中间段的非金属材质可以隔绝外部的电磁干扰,避免工业现场复杂的电磁环境影响信号采集精度,两端的金属端盖则承担结构连接与静电导出的作用,将积累的静电通过安装面导走,避免静电击穿内部敏感电路。
