TR13工业温度变送器壳体结构设计

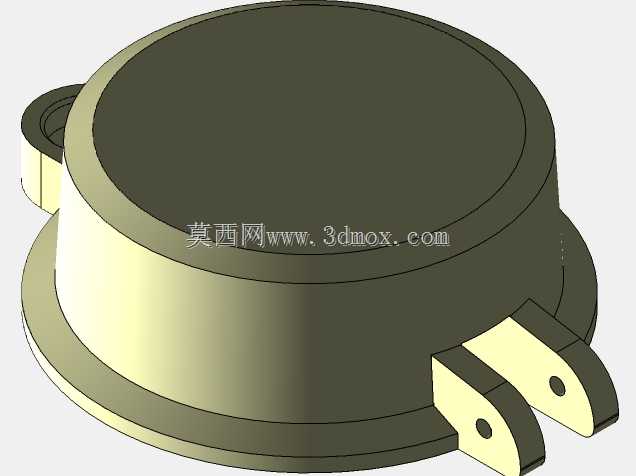

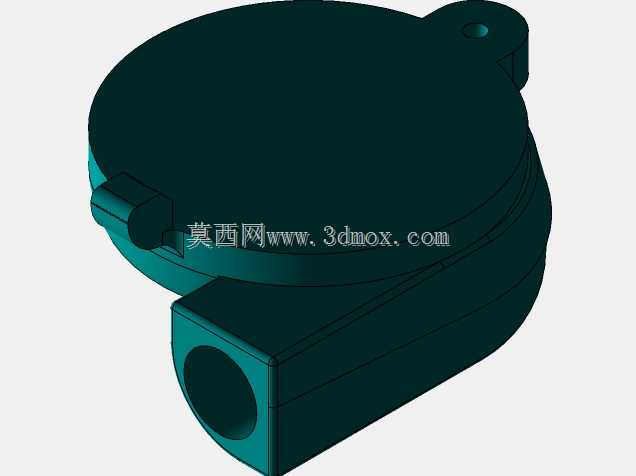

这款温度变送器的壳体结构，主要面向工业过程检测场景的现场安装需求，适配化工、电力、冶金等行业的管道、反应釜等测温点位安装，作为温度传感信号变送转换单元的防护承载结构，需要兼顾现场复杂工况的防护要求与内部电路模块的安装适配性。从结构设计逻辑来看，整体采用扁圆形主腔体搭配侧向线缆接口的布局，主腔体上盖与底座采用止口配合结构，能够保证腔体密封性能，满足工业现场防尘防水的基础要求，腔体顶部预留的带孔安装耳，可直接配合螺栓实现墙面、支架或者设备外壁的固定安装，无需额外设计转接安装件，减少现场安装的配件准备工作。侧向伸出的线缆接口采用内孔通腔设计，可适配格兰头安装，实现现场线缆的进线密封，避免粉尘、水汽沿线缆缝隙进入腔体内部影响电路运行，接口处的方形加强筋结构，能够提升接口与主腔体连接位置的结构强度，避免现场接线拧动格兰头时造成接口根部开裂。主腔体内部预留的安装空间，可适配常规温度变送电路板的安装固定，腔体内部的止口台阶可直接放置密封胶圈，上盖压紧后即可实现IP65级别的基础防护，能够应对多数户外或者车间内的非强腐蚀工况。从安装边界来看，扁圆形的主腔体直径控制在现场仪表常规尺寸范围内，不会占用过多安装空间，侧向出线的设计能够避免线缆垂直向下弯折造成的应力损伤，同时也方便现场接线操作，安装耳的开孔位置与同类型现场仪表的安装孔位具备一定兼容性，可直接替换同规格老旧变送器的安装位置，无需重新在安装面打孔。结构设计时充分考虑了压铸成型的工艺要求，所有转角位置均设置了合理的脱模斜度与圆角过渡，避免压铸过程中出现应力集中或者填充不满的缺陷，壳体壁厚保持均匀，能够减少压铸成型后的变形问题，保证后续机加工密封面的精度要求。这类现场仪表的结构设计，核心是在满足内部元件安装空间的前提下，尽可能压缩整体外形尺寸，同时兼顾安装便利性与工况防护能力，不同方向的接口布局也充分考虑了现场布线的实际需求，避免出现安装后线缆弯折半径不足或者与周边设备干涉的问题。
