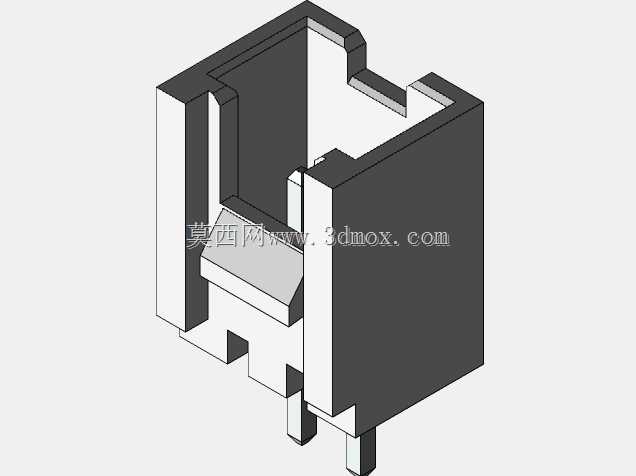

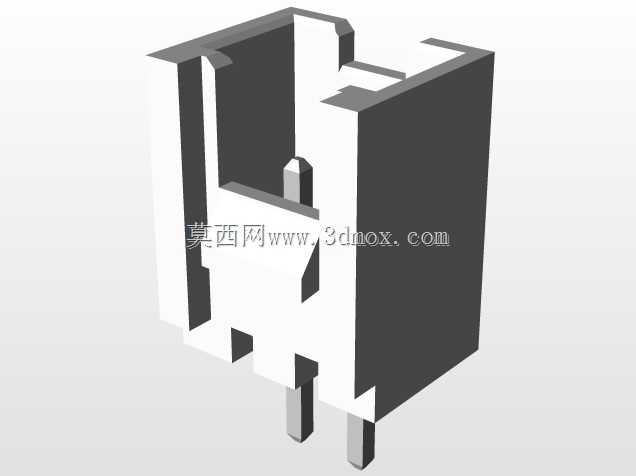

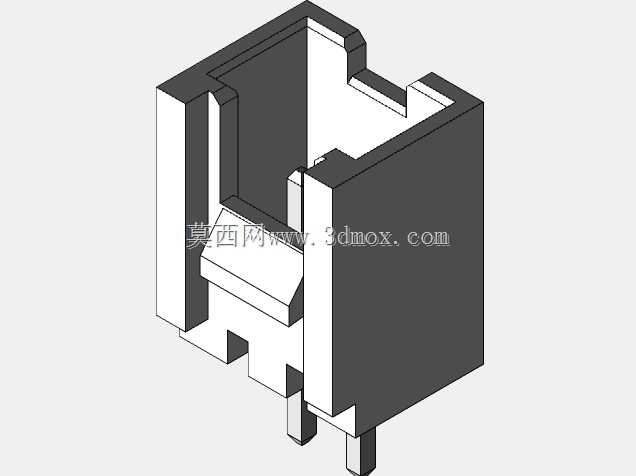

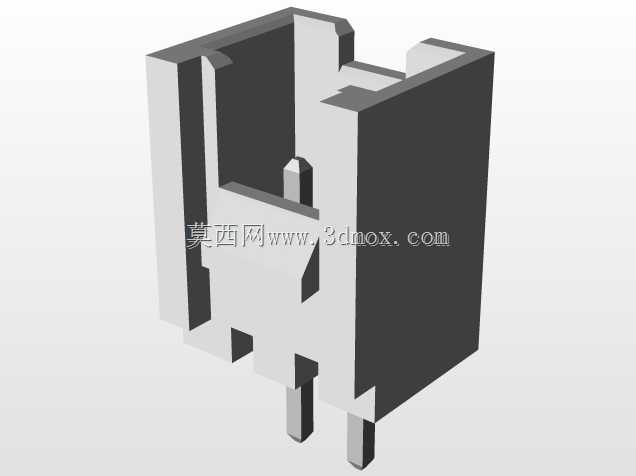

2mm节距2针THT公接插件结构设计

这款直插式公接插件主要面向板端信号连接场景，在消费类电子控制板、小型工控传感模块、低压信号传输链路中应用广泛，作为板载公端接口，可匹配对应规格的母座完成线束与PCB板的可拆卸连接，避免直接焊接线束带来的维护不便问题，也方便产线组装时的模块化装配，减少整机组装的工序复杂度。从结构设计来看，接插件采用THT通孔插装形式，插针贯穿PCB板后进行波峰焊固定，相比表贴式接插件，通孔插装的结构能承受更大的插拔力，在需要频繁插拔或者存在轻微振动的使用场景下，焊接点不容易出现脱焊失效的问题。接插件的绝缘基座采用带导向槽的框型结构，两侧的导向凸筋在与母座对插时可以起到对位引导作用，避免插针因为对位偏差出现弯折、错位的问题，同时基座内部的隔筋将两根插针完全分隔，杜绝极间短路的风险，基座外侧的限位台阶在插装到PCB板时可以贴合板面，控制插装高度，避免插装过深导致插针伸出板面长度不符合焊接要求。尺寸边界上，这款接插件节距为2mm，两根插针的中心间距严格控制在2mm公差范围内，适配标准2mm间距的PCB布线孔位，整体长度5.98mm、宽度5.1mm、总高度7.7mm，属于紧凑型板载接插件，在空间受限的小型控制板上也能完成布局，不会和周边的电容、电阻等贴片元件产生空间干涉。插针采用直式设计，伸出基座底部的长度满足常规1.6mm厚度PCB的插装焊接要求，插针头部做了倒角处理，既方便插入母座对应的接触端子，也能在插装PCB时顺利穿过板孔，减少插装时的阻力。绝缘基座的侧壁做了加厚处理，在多次插拔过程中不容易出现开裂、变形的问题，基座内部的插针固定槽采用过盈配合结构，插针压入基座后不会出现松动、退针的情况，保证长期使用过程中接触的可靠性。在实际选型应用中，这款接插件适合传输低压直流信号或者小电流供电回路，不适合大电流功率传输场景，布局时需要注意在接插件插拔方向预留足够的操作空间，方便线束端母座的插拔操作，焊接时需要控制波峰焊的温度和时长，避免高温导致绝缘基座变形影响后续装配精度。
