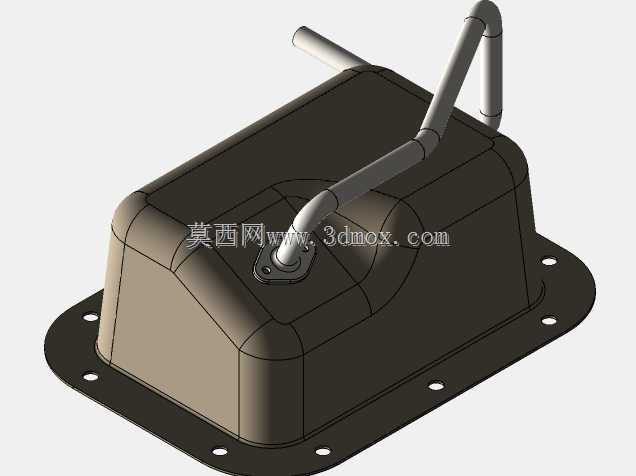

带安装法兰弯管的车载油箱结构设计

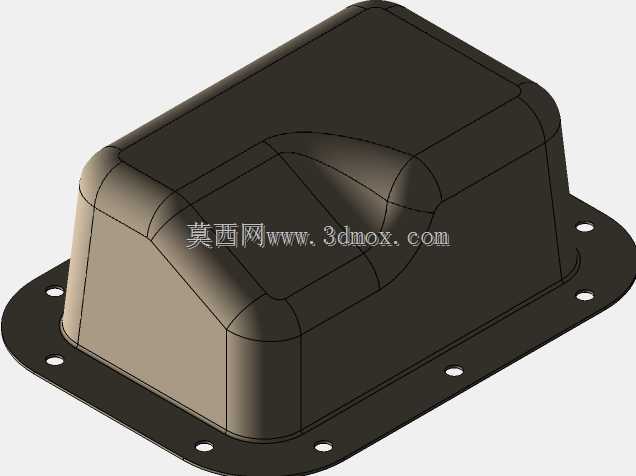

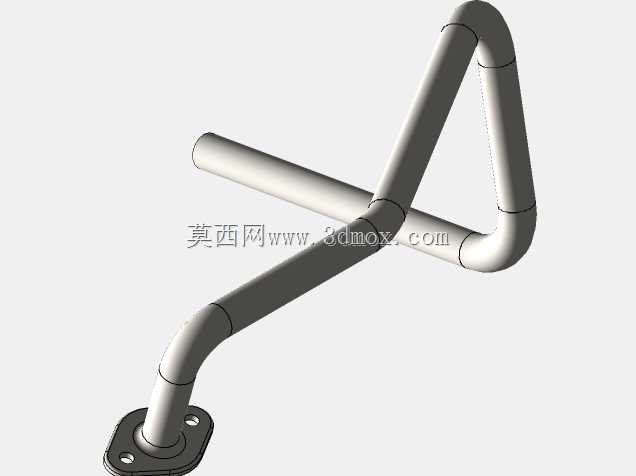

该结构为车载燃油存储单元，主要适配小型非道路作业车辆、农用机械的动力供油场景，安装于车架侧部预留的安装位，通过底部法兰的通孔完成与车架的螺栓固定，安装边界需预留法兰周向30mm的操作空间，方便螺栓的拧紧与后期维护拆卸。壳体采用钣金冲压拼焊成型，上窄下宽的梯台造型既可以压缩上部占用空间，避让周边的线束、操纵杆件布置，又能扩大底部与安装面的接触面积，降低车辆颠簸工况下的结构应力集中风险。顶部伸出的弯管为加油通气集成管路，弯折角度经过反复校核，既可以避免车辆倾斜工况下燃油从通气管溢出，又能在加油时引导油箱内部空气顺利排出，保证加油流速稳定，不会出现呛油问题。管路根部采用加强座与壳体焊接固定，强化管路根部的抗振性能，应对作业场景下的持续振动载荷，避免长期使用后焊缝开裂出现渗漏。法兰盘上的安装孔采用长圆与圆孔组合排布，可适配安装面±2mm的孔位公差，降低配套车架的加工精度要求，提升部件的通用适配性。壳体壁厚根据存储容积做了匹配设计，在满足耐压、抗冲击要求的前提下尽可能控制自重，减少车辆的非簧载质量。设计过程中优先考虑了工况适应性，针对田间作业、工地转运等颠簸场景，壳体外部做了圆角过渡处理，避免应力集中导致的焊缝疲劳开裂，同时底部法兰与壳体的连接位置做了翻边强化，提升整体结构刚度。油路接口的位置设置在壳体顶部靠侧位置，既方便加油操作，又能避免车辆行驶过程中燃油直接冲击管口，减少燃油蒸发排放。该结构的三维建模过程中，对钣金折弯系数、焊接预留量都做了精准设置，可直接导出工程图用于生产下料，也可用于整车装配的干涉校核，帮助设计人员提前排查安装过程中可能出现的空间冲突问题，减少物理样机的试装次数，缩短整车开发周期。
