优派近场视声投影仪外观结构设计

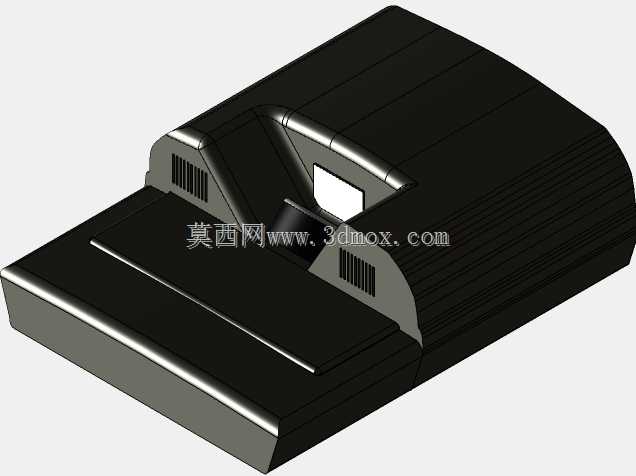

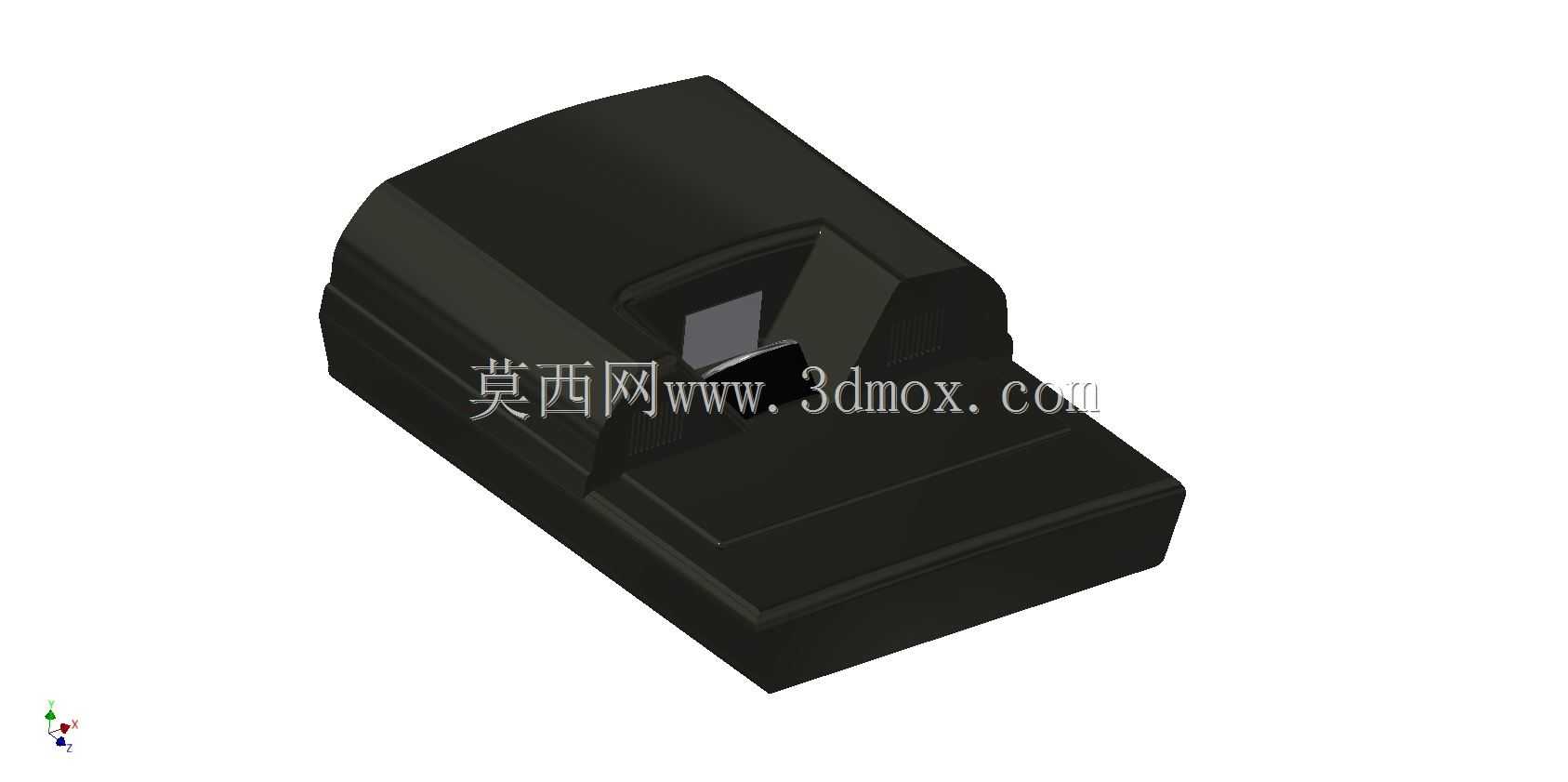

日常做办公及商用影音设备结构建模时，近场投影类产品的外形与结构边界把控，是很多刚接触消费电子结构设计的工程师容易踩坑的环节，这次完成的这款近场视声投影仪三维结构，完全围绕实际落地使用的场景做了细节还原。从实际应用场景来看，这类近场投影设备主要适配小型会议室桌面摆放、居家影音近距投放、线下门店展陈短距投射的需求，和传统长焦投影需要预留长距离投射空间不同，近场机型可以在离墙面或幕布几十厘米的距离投出大尺寸画面，对摆放空间的宽容度更高，也能避免人员走动遮挡投射光路的问题。做结构设计的时候，首先要考虑的是设备放置的稳定性，整个机身采用下宽上窄的梯台式轮廓，底部支撑面做了足够的延展宽度，重心完全落在底部支撑区域内，即使桌面有轻微晃动或者误触设备边缘，也不会出现侧翻的风险，底部预留的安装边界可以适配常规的桌面支架安装孔位，不需要额外定制转接配件。机身的功能分区完全贴合实际使用逻辑，投射镜头模组设置在机身前部靠上的内凹区域，这个内凹结构一方面可以在日常摆放时避免镜头被桌面杂物剐蹭，另一方面也能给镜头调焦结构预留足够的装配空间，镜头周边的壳体做了微弧过渡，不会因为棱角结构在投射画面边缘形成不必要的阴影。机身上部的弧面过渡设计，不是单纯为了外观造型做的处理，而是考虑到设备内置散热风道的走向，弧面壳体可以给内部的散热鳍片、风扇组件预留更充足的排布空间，同时避免直角壳体带来的风阻异响问题，机身侧面的预留接口区域做了下沉式设计，插接HDMI、电源等线材的时候，线材接头不会突出机身轮廓过多，不会影响设备靠墙摆放的贴合度。在做三维建模的过程中，特意还原了机身壳体的分件逻辑，上下壳体的拼缝位置设置在机身侧面靠下的区域，这个位置既可以隐藏装配螺丝孔位，保证外观的整体性，也能避免日常清洁桌面时，液体从拼缝渗入设备内部的风险。机身的操作按键区域设置在顶部靠后的位置，用户站在设备前方或者坐在设备侧面都能方便触达，按键的凸起高度做了合理控制，既保证按压的反馈手感，也不会因为凸起过高容易积灰。考虑到这类设备经常需要在不同场景间转移，机身整体的边角都做了R角钝化处理，没有尖锐的棱角结构，搬运过程中不会划伤手部或者磕碰其他物品，机身外壳的壁厚按照常规消费电子壳体的设计标准做了均匀设置，既保证壳体的结构强度，不会因为轻微挤压出现形变，也能控制整机的重量，方便单人搬运转移。
