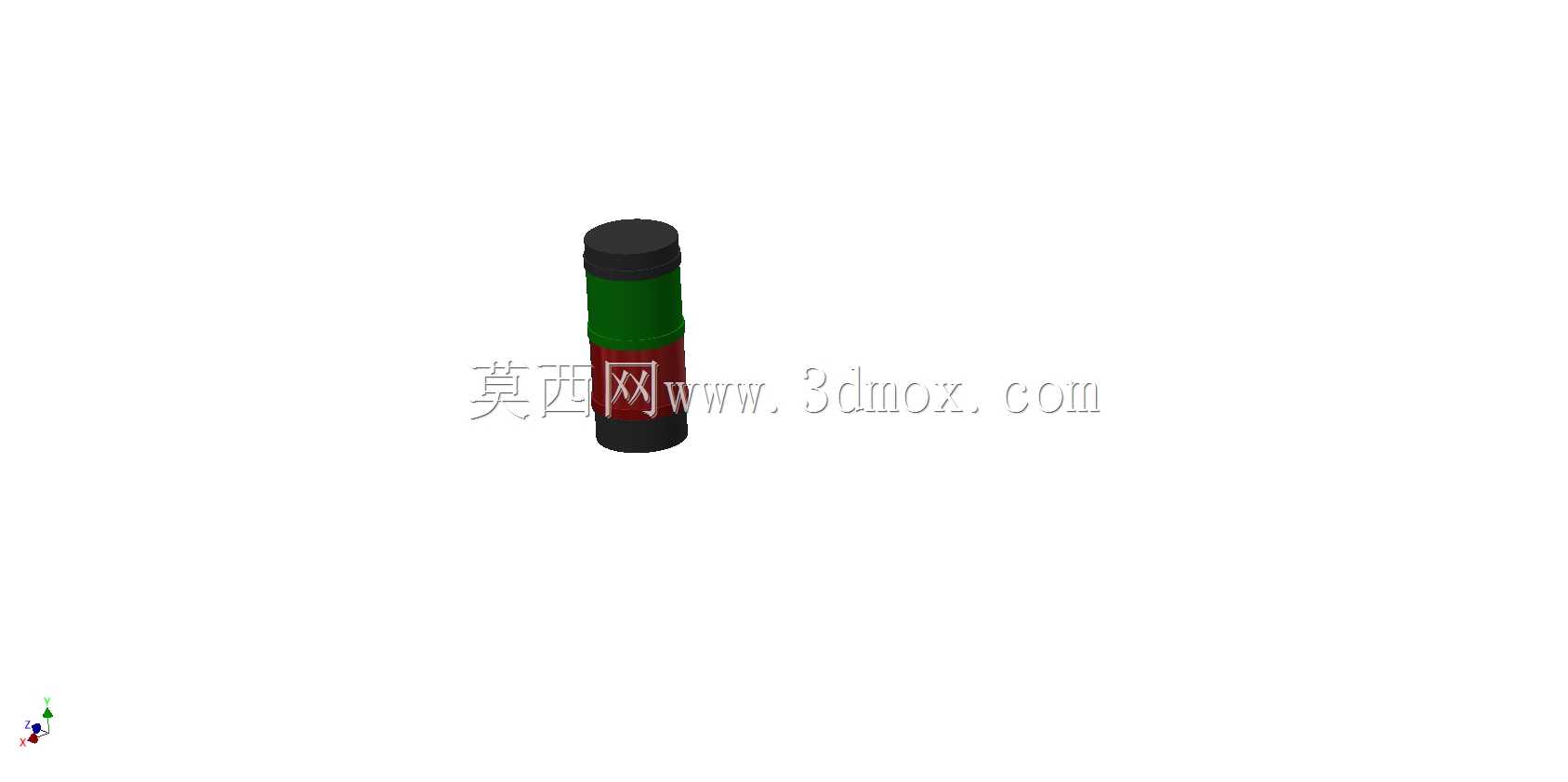

堆叠式多色段信号警示灯结构设计

　　这类堆叠式信号警示灯多应用在生产流水线工位、自动化设备机架、仓储分拣系统、机床操作区等需要直观传递设备运行状态的场景中，不同色段对应不同的状态提示逻辑，比如绿色段对应设备正常运行、红色段对应故障停机、部分配置的黄色段对应待料或预警状态，现场操作人员无需凑近查看设备面板，隔着较远的作业距离就能通过亮起的灯色快速判断当前工位的运行情况，大幅降低跨区域巡检的沟通成本。从结构设计逻辑来看，整灯采用竖向堆叠的模块化拼接思路，每一段色罩都是独立的密封单元，相邻灯段之间通过卡扣配合环形密封胶圈实现轴向拼接，既可以根据实际使用需求增减灯段数量，也能在单个灯珠或色罩损坏时单独拆换对应段，无需整灯报废，后期维护的拆装效率比一体式结构高很多。

　　灯体最顶部设计为圆弧封盖结构，避免车间落尘、切削液飞溅在顶部积留，顺着圆弧面自然滑落，减少液体渗入灯体内部的概率；底部预留标准安装接口，既可以通过法兰盘直接螺栓固定在设备顶面的安装位，也能搭配L型支架实现侧装，适配不同设备的安装面朝向。设计时需要重点控制整灯的径向尺寸，过粗的灯体会占用过多设备顶部的布线空间，过细则会导致灯珠发光角度不足，远距离识别度下降，常规同规格产品的径向尺寸控制在50-70mm区间，单段色罩的轴向高度根据灯珠排布做适配，整灯总高度根据灯段数量灵活调整，安装时需要注意底部出线口的密封处理，搭配防水格兰头锁紧进线电缆，避免车间清洁冲水、油雾渗入造成内部电路短路。每段色罩采用半透明的磨砂PC材质，

　　既可以让内部LED灯珠的光线均匀漫射出来，避免直视产生眩光，也能耐受车间常见的切削液、润滑油轻微腐蚀，长期使用不会出现色罩发黄脆化的问题。内部电路采用分层接线结构，每个灯段的接线端子独立排布在中心的绝缘立柱上，不同色段的控制线分开走线，避免接线时出现混接，同时中心立柱预留足够的走线空间，多段拼接时电缆不会被挤压破损。在做三维建模时，需要重点还原各段之间的卡扣配合公差，卡扣的插拔力控制在单手可操作的区间，同时保证拼接后无明显晃量，密封胶圈的压缩量控制在合理范围，既保证拼接处的密封性能，也不会因为压缩量过大导致拼接时需要过大的按压力，增加现场装配的难度。灯体最底部的安装法兰需要预留通用的安装孔位，孔距适配行业内通用的安装标准，

　　不需要用户重新在设备面板上打孔，降低现场安装的改造成本。另外设计时还要考虑灯体的抗振性能，因为这类警示灯很多安装在有持续振动的冲压设备、输送线机架上，内部灯珠的固定结构需要做防松处理，灯段之间的卡扣要带防脱倒扣，避免设备长期振动导致灯段松脱掉落。
