地下铲运式采矿斗整机结构设计

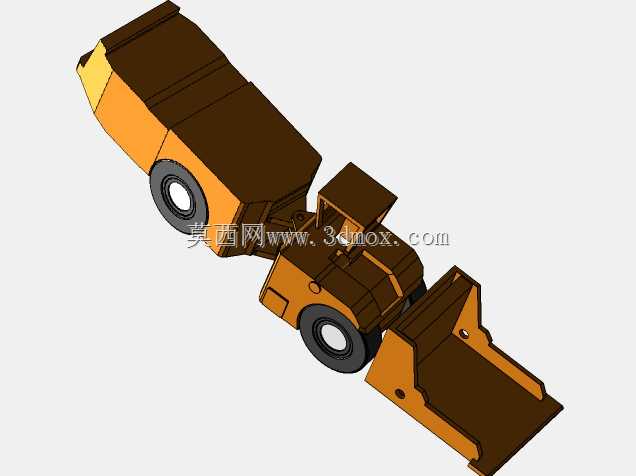

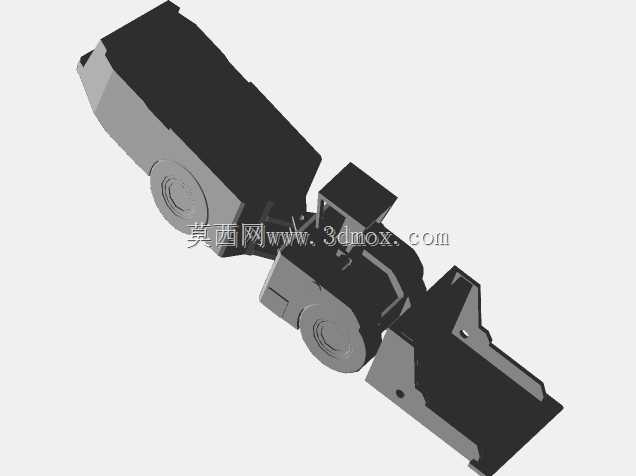

　　在非煤地下矿山的采场出矿环节，这类铲运式采矿斗是衔接崩落矿堆与中段运输系统的核心无轨作业设备，区别于固定安装的破碎、输送类选矿设备，它需要在断面有限、路面起伏的采场巷道内独立完成铲装、短距离转运、卸矿全流程作业，适配的作业场景覆盖分层充填法、分段崩落法的回采工作面，也可用于巷道掘进产生的废石短途转运，作业环境普遍存在顶板高度受限、转弯半径小、路面有散落矿岩棱角的特点，因此整体结构的布局完全围绕窄巷道通过性做了针对性优化。从结构功能拆分来看，整机分为前端工作装置、中部驾驶操控区、后部动力舱三个核心段，前端铲斗采用了带耐磨衬板的弧形斗底设计，斗刃做了加厚倒角处理，插入矿堆时可以减少切入阻力，斗体两侧的侧刃突出于斗壁，

　　避免铲装过程中散落的矿岩磨损斗侧连接耳板，铲斗与动臂的连接铰点位置做了上移处理，举升过程中斗体的收斗角度可以保持在42度到48度区间，满载转运时不会出现矿岩洒落的问题，卸矿时动臂举升到最高位置后，转斗油缸的行程可以让斗体下翻角度超过50度，粘性矿料也能顺利卸出，不会在斗底残留积料。中部驾驶区采用了偏置式的低矮防护顶棚设计，顶棚高度控制在1.8米以内，适配2米×2米断面的窄巷道通行需求，驾驶位周边的操控杆件布局做了紧凑化处理，转向系统采用铰接式车架结构，前后车架的铰接点位于整机中部偏前位置，转弯半径控制在整机长度的1.2倍以内，在采场端部的调头区域不需要多次倒车就能完成转向，轮胎选用了矿用深花纹充气轮胎，

　　胎面厚度比普通工程轮胎厚30%，可以抵御30mm以下棱角矿岩的穿刺，轮胎与车架之间的间隙预留了120mm，巷道内散落的碎块不会卡滞在轮胎与侧护板之间。后部动力舱采用了整体式的配重布局，配重块直接集成在动力舱的壳体后部，整机满载时前后轴荷分配保持在4:6的区间，铲装作业时前轮的抓地力足够支撑斗体插入矿堆的切入力，不会出现前轮翘头的问题，动力舱的散热进风口设置在舱体顶部，避免巷道底部的扬尘被直接吸入散热系统，舱体的检修盖板采用快拆式结构，日常维护时不需要额外吊装设备就能完成滤芯、管路的检查更换。设计过程中首先锁定的是巷道通行的边界尺寸，整机宽度控制在1.2米以内，长度不含铲斗时为2.7米，铲斗完全收回时整机总长度为3.4米，

　　完全放下动臂时整机最高点距离地面1.75米，所有突出于车架本体的部件，包括灯具、液压管路接头、扶手，都没有超出宽度方向的轮廓线，避免在巷道错车或者贴帮行驶时刮碰岩壁。液压系统的管路沿车架内侧的走线槽布置，所有外露的软管都加装了金属耐磨护套，对应铲斗、动臂的重载作业工况，系统工作压力设定在16MPa，油缸的缸杆端都加装了防尘护套，避免井下的含尘水汽进入密封件造成磨损，铰接点的润滑脂注油口都集中引出到车架侧面的润滑分配板上，日常打黄油作业不需要爬到设备底部就能完成所有点位的注脂。车架主体采用箱型梁焊接结构，前后车架的铰接板厚度为20mm，动臂的板材选用低合金高强度结构钢，焊接完成后整体做去应力退火处理，避免长期重载作业出现结构变形，铲斗的斗刃部分采用可更换的耐磨块设计，磨损后只需要更换斗刃条，不需要整体更换斗体，降低井下作业的备件成本。实际作业时，这类设备的单斗额定装载容积为0.6立方，单次铲装循环时间不超过20秒，在100米以内的转运距离下，出矿效率可以达到每小时60立方以上，完全匹配中小型地下采场的日出矿能力需求，相比传统的轨轮式装岩机，它不需要铺设轨道，作业灵活性更高，转场到不同采场时只需要沿巷道行驶即可，不需要额外拆装轨道设施，对于多分段同时作业的矿山来说，设备的利用率可以提升40%以上。
