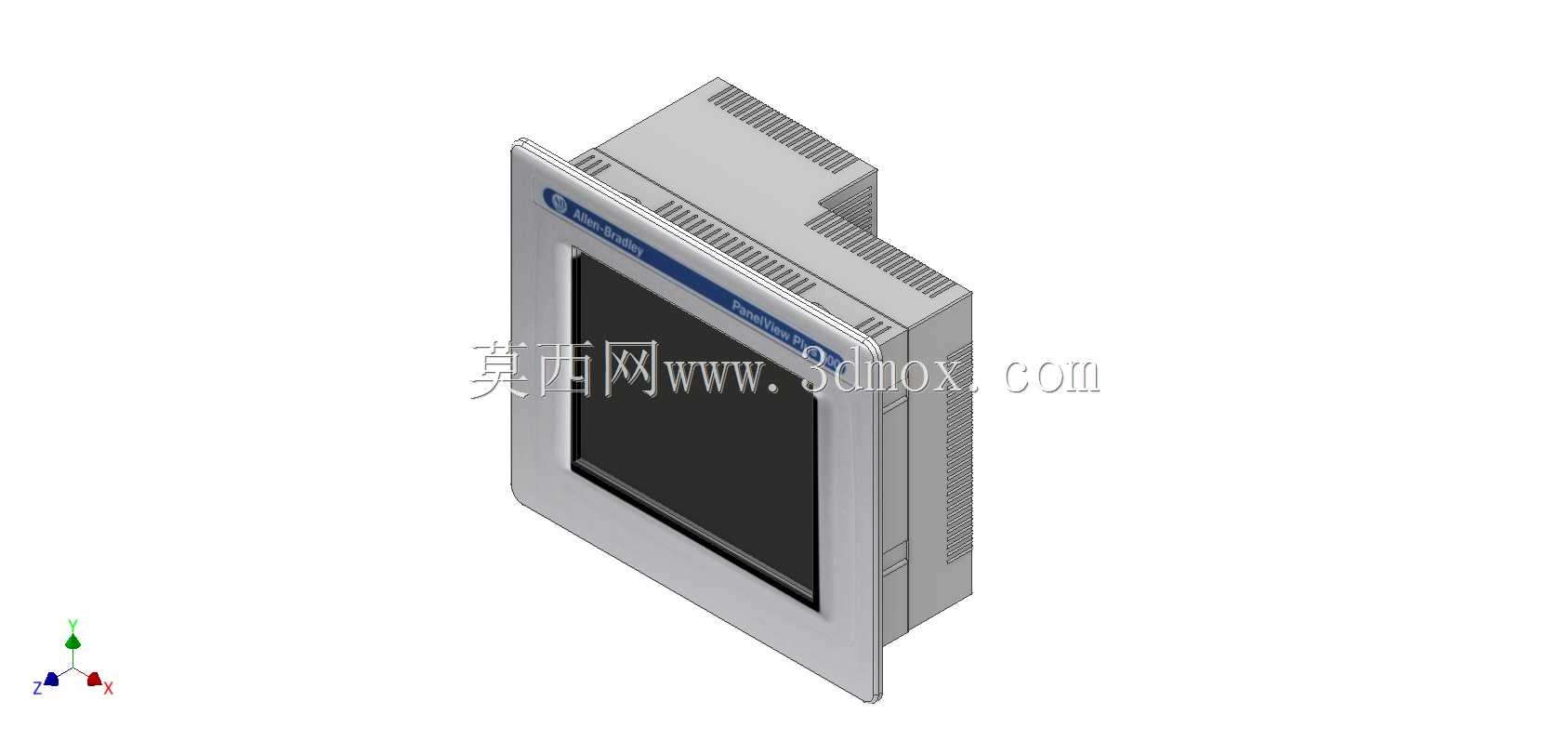

AB PanelView Plus 600工业人机界面结构设计

　　在离散制造产线、过程控制站的电控系统搭建中，这类紧凑型人机操作终端是衔接操作人员与底层PLC控制回路的核心交互节点，区别于大尺寸上位机操作站，6英寸规格的终端更适配单机设备、小型工位的就地操作需求，不需要占用过多柜内安装空间，也能满足常规参数设置、状态监控、故障报警弹窗的基础交互需求。从结构设计逻辑来看，该终端采用前装式嵌入安装结构，前面板的边框做了加厚密封处理，安装时仅需将主体从柜体面板开好的方孔推入，通过侧边自带的安装卡扣压紧固定，不需要额外的固定支架，适配厚度1.5mm到5mm的冷轧钢电控柜面板，安装完成后前面板与柜体表面贴合紧密，可达到常规工业场景的防尘防泼溅要求，避免车间内的切削液飞溅、粉尘侵入设备内部造成电路故障。

　　设备主体的外壳采用阻燃ABS工程塑料注塑成型，侧面与顶部设计有阵列式通风散热格栅，内部的主控板、电源模块、显示模组工作时产生的热量可通过自然对流从格栅散出，不需要额外加装散热风扇，既降低了设备运行的故障点，也避免了风扇积尘带来的维护需求，适合长时间连续运行的工业现场使用。前面板的显示区域采用电阻式触控屏设计，外层覆盖高硬度防刮PET保护膜，操作人员佩戴普通劳保手套也可完成触控操作，适配车间现场操作人员的作业习惯，屏幕上方预留了品牌标识与状态指示灯的安装位，可直观显示设备的电源、通讯、运行状态，不需要进入系统界面就能快速判断终端的工作状态。从安装边界尺寸来看，该终端的嵌入深度控制在100mm以内，

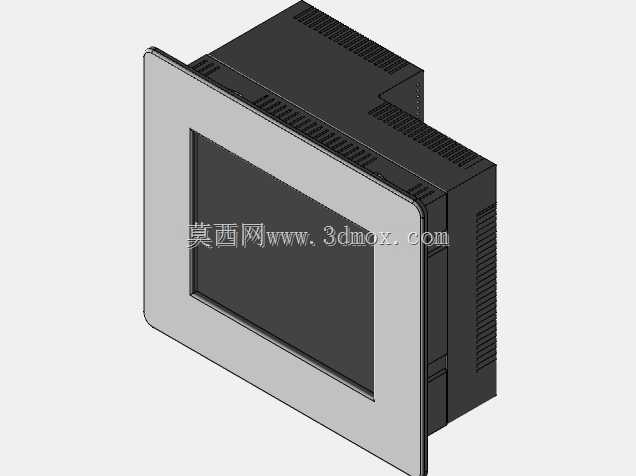

　　对于柜内布线空间紧张的小型单机设备来说，不会与柜内的接线端子、接触器、PLC模块产生安装干涉，终端背部的通讯接口、电源接口采用下沉式设计，接线完成后线缆的弯曲半径不会超出设备主体的外轮廓，进一步压缩了所需的柜内安装空间。在实际产线应用中，这类终端通常通过RS232或者以太网接口与底层控制器通讯，可实时显示设备的运行转速、温度、压力等工艺参数，也可通过触控操作完成参数修改、手动模式下的单步动作触发、故障复位等操作，相比传统的按钮式操作面板，可大幅减少面板上的按钮、指示灯开孔数量，简化电控柜的面板加工工序，也方便后期根据工艺调整操作界面的功能布局，不需要重新加工面板、增减硬件组件。建模过程中重点还原了前面板的密封边框结构、

　　侧边的安装卡扣细节、背部的接口布局与散热格栅的排布规律，所有结构特征都按照实物的装配关系做了等比例还原，外壳的分型线、卡扣的让位槽、屏幕的装配台阶都做了细节刻画，可直接用于电控柜的安装干涉检查、产线三维布局的可视化展示，也可作为同类工控终端结构设计的参考样本，帮助设计人员快速评估安装空间、规划面板开孔尺寸，减少现场安装时的尺寸适配问题。
