德标6针防水连接器插座三维结构设计

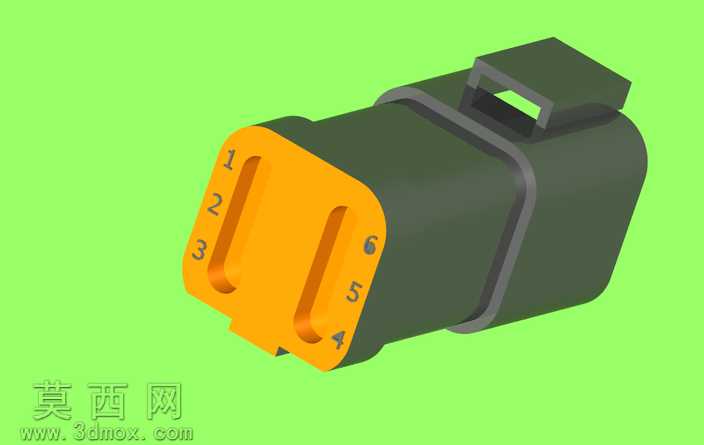

本模型为德标6针电气连接器插座，建模阶段采用Autodesk Inventor完成主体参数化搭建，首先绘制插座前端插合面的二维轮廓，精准定位6个插针孔位的排布坐标，其中1、2、3号针位沿左侧竖向排布，4、5、6号针位沿右侧竖向排布，针位编号做凸起字符建模，保证插合时的防呆识别效果。前端橙色插合端采用硬质绝缘塑料材质设定，建模时预留插针安装的沉孔结构，边缘做圆弧倒角处理，避免插合过程中刮伤对接端密封胶圈；中部与后端的深绿色壳体采用工程塑料材质，表面做哑光磨砂质感的材质参数调整，壳体中部设计环形密封槽，用于装配橡胶密封圈实现IP67级防水防护，壳体顶部一体成型带挂孔的锁扣结构，建模时还原锁扣的弹性卡扣细节，保证对接后可与插头端的卡扣位实现锁紧固定，防止使用过程中受外力拉扯出现松脱。渲染阶段采用亮绿色纯色背景突出产品主体，打光采用三点布光方案，主光源从左上方45度投射，清晰展现壳体的曲面轮廓与插合面的针位细节，辅光源从右侧补光消除暗部死黑，顶光勾勒壳体顶部锁扣的轮廓边缘，材质参数调整时区分前端橙色绝缘端与深绿色壳体的粗糙度差异，橙色端粗糙度略低呈现半哑光质感，深绿色壳体粗糙度稍高还原工业接插件的磨砂外壳质感。设计过程中严格遵循德标工业连接器的尺寸规范，所有配合面预留合理的装配公差，插合端的导向槽做斜度引导设计，方便对接时快速对位，壳体壁厚保持均匀一致，避免注塑生产时出现缩痕缺陷，整体模型还原了该款6针插座的完整结构特征，可用于电气布线装配模拟、接插件选型展示、产品结构教学等场景。
