双燃烧室固体燃料采暖供热锅炉结构

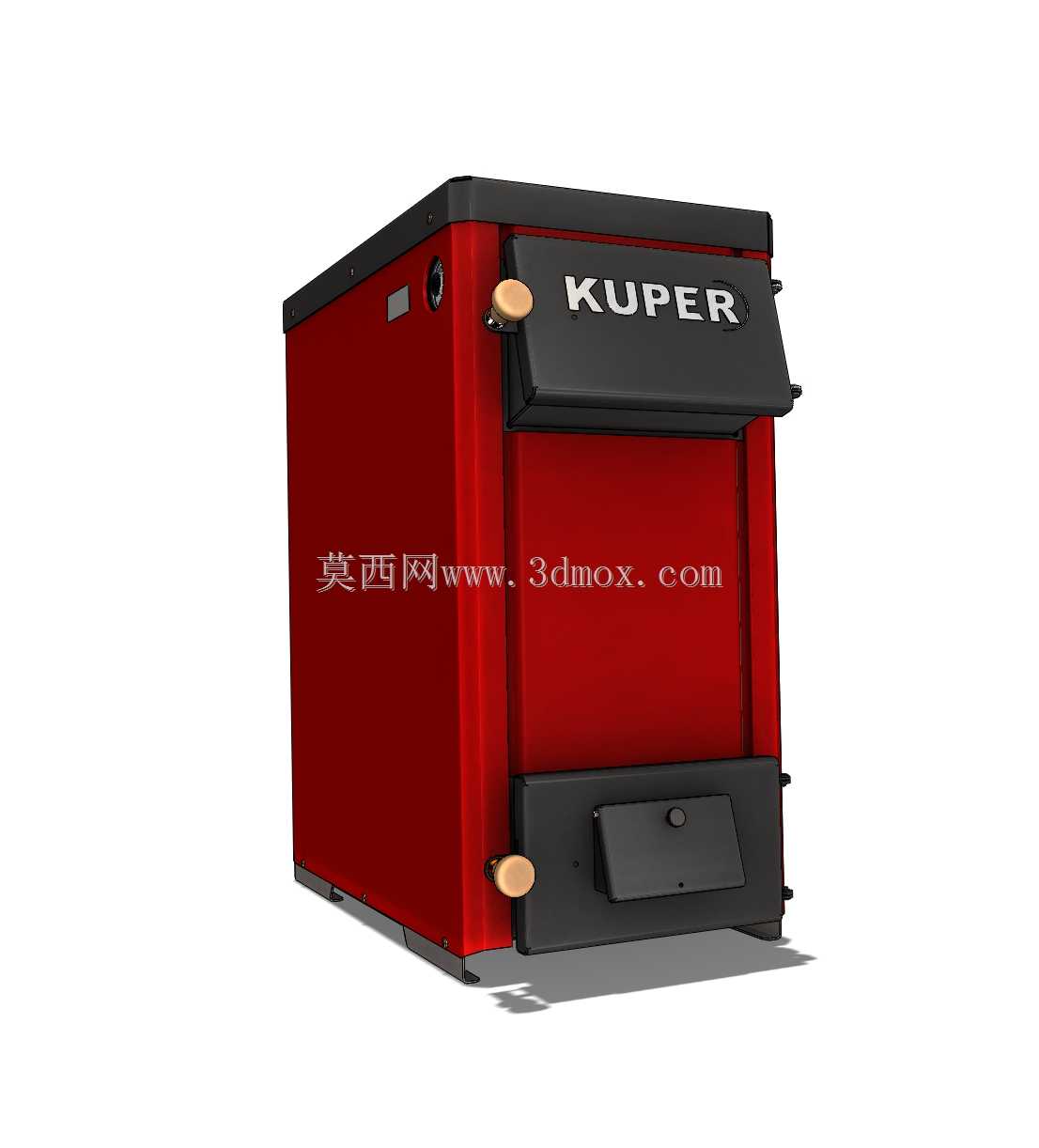

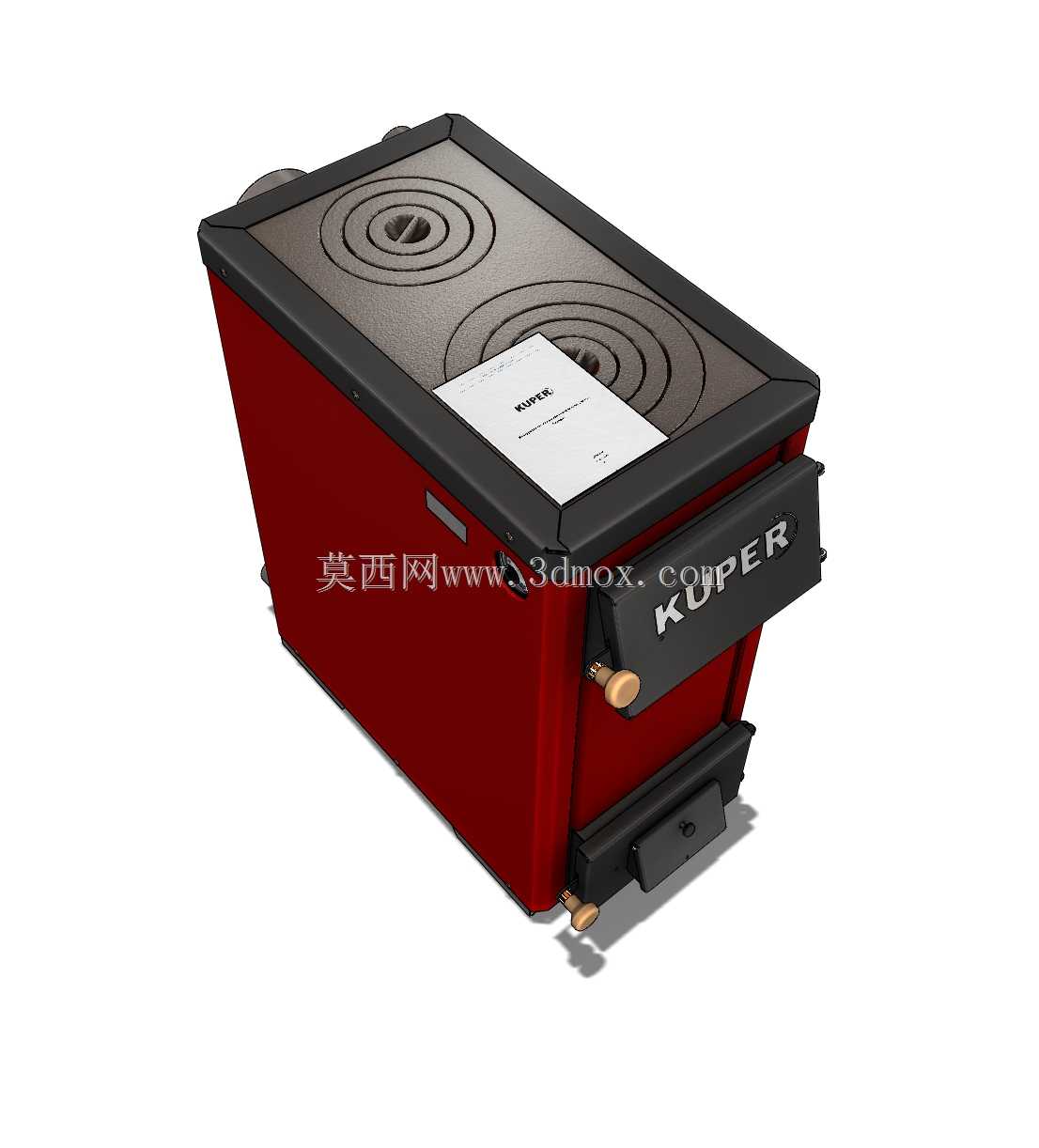

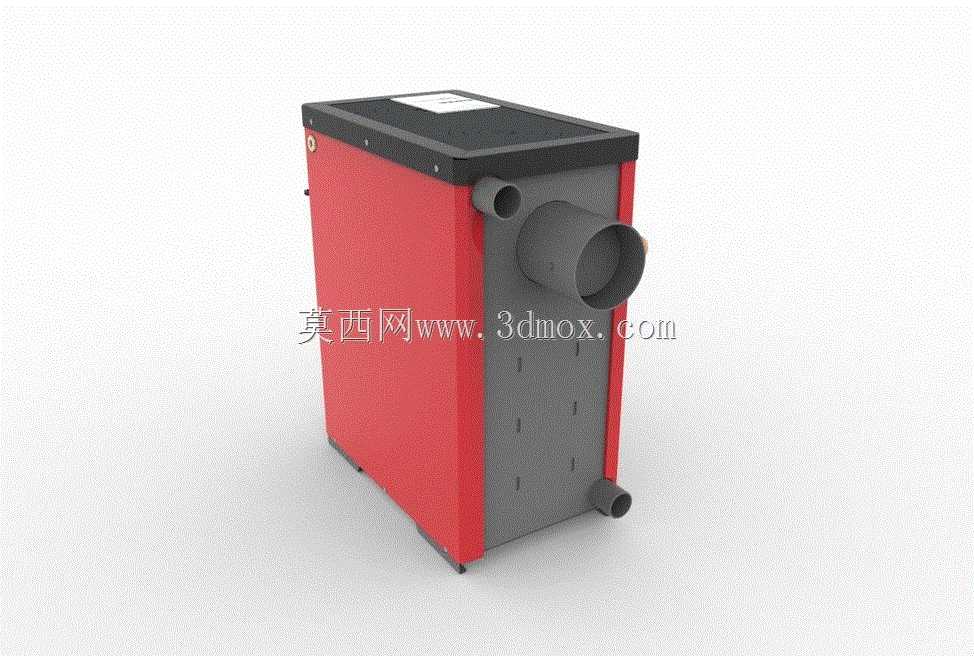

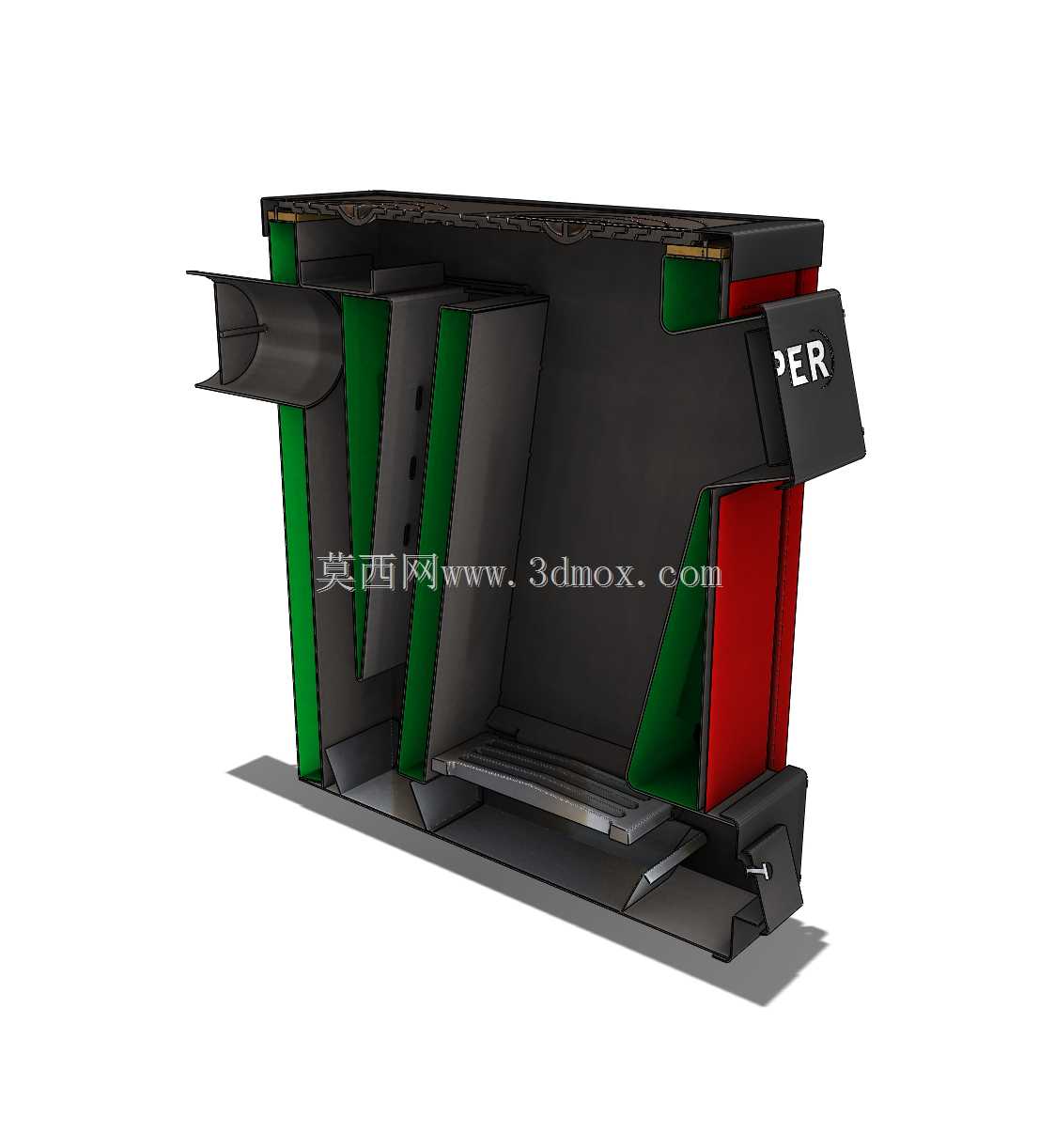

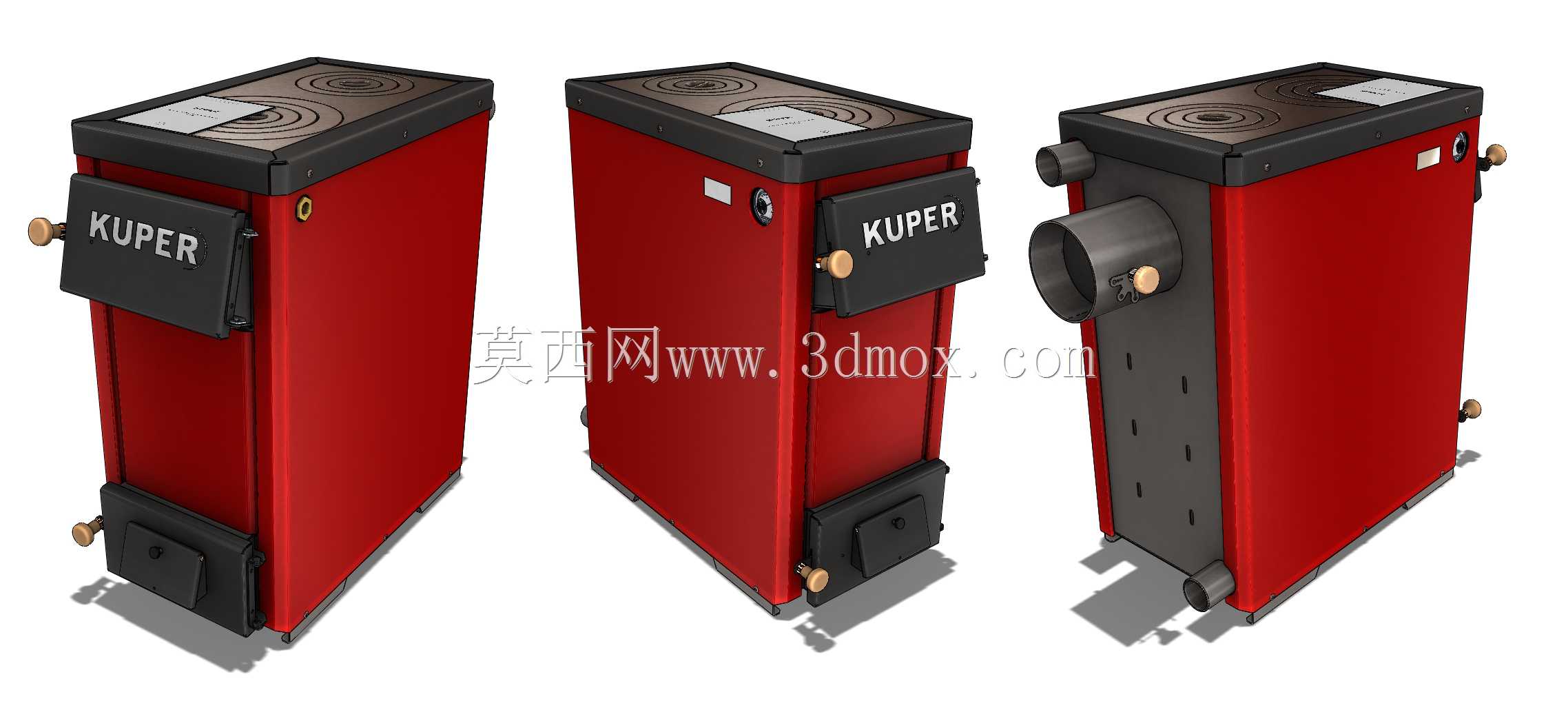

这款双燃烧室固体燃料锅炉主要面向小型独立建筑、城郊自建房、小型作坊等无集中供热覆盖区域的采暖与生活热水供应场景，可适配木柴、成型生物质颗粒、块状原煤等多种固体燃料，无需依赖燃气或管网电力配套即可稳定运行，适配分散式供热的实际使用需求。设备采用立式方箱结构布局，主体外壳采用红色涂装的钣金护板覆盖，既起到隔热防护作用，也能避免内部高温结构直接外露造成烫伤风险，侧面灰色区域为检修与接口集成面板，预留了不同口径的烟气出口与管路接口，可根据安装现场的烟道走向、管路排布需求选择对应接口接驳，降低现场安装的改造成本。双燃烧室的设计思路核心是实现燃料的分级燃烧，第一燃烧室承担燃料的初始引燃与挥发分析出燃烧，未充分燃尽的可燃组分进入第二燃烧室完成二次燃烧，既可以提升燃料的整体燃烧效率，减少固体不完全燃烧损失，也能降低烟气中的颗粒物与未燃尽组分排放，适配小型供热场景的环保使用要求。设备底部预留了可调式支撑脚，可根据安装地面的平整度调整设备水平度，避免因地面倾斜导致的内部积灰不均、管路应力集中问题，设备整体的安装边界预留了侧面检修空间与顶部烟道接驳空间，安装时无需额外拆解主体结构即可完成常规的清灰、易损件更换操作。从结构设计来看，设备的烟气流道采用折返式布局，延长高温烟气在炉体内的换热路径，提升换热面的热量利用率，外层护板与内部炉胆之间填充有隔热保温层，减少炉体表面的无效散热损失，提升设备运行时的整体热效率。侧面的大口径接口为烟气出口，可直接对接标准规格的排烟管道，下方小口径接口为排污与泄放接口，方便日常维护时排出炉内积水与积灰，设备整体的外形尺寸适配小型锅炉房或室内角落安装需求，无需占用过大的建筑空间，同时结构布局充分考虑了日常操作的便利性，燃料添加口设置在便于操作的高度位置，清灰口的位置也预留了足够的操作空间，无需额外搭建操作平台即可完成日常运维操作。
