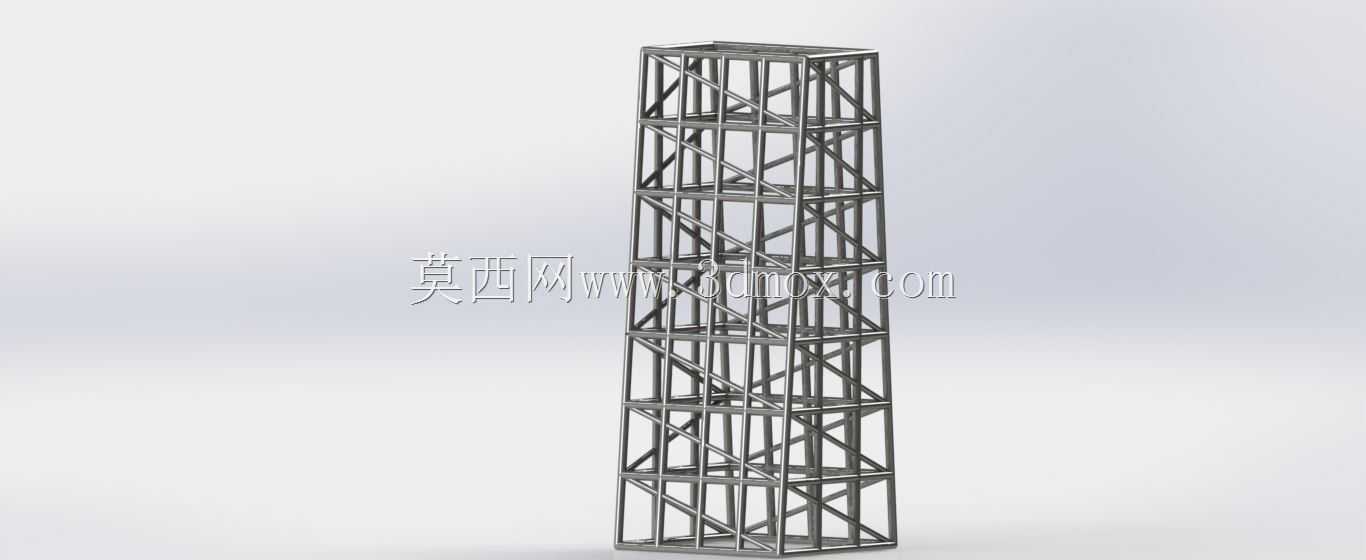

格构式高耸承重钢桁架支撑结构

这类格构式钢桁架支撑结构，常应用在工业厂区管廊架空支撑、户外小型信号架设基座、临时施工架体承重、轻型设备高位承载等场景，区别于实腹式钢柱，其镂空桁架形式能在控制整体用钢量的前提下，大幅提升长细比控制能力，适配高耸承载的受力需求。从结构受力逻辑来看，整体采用等截面矩形格构构型，四个边角布置通长主弦杆作为主要竖向承重构件，每层水平方向设置横腹杆形成闭合框格，约束主弦杆的侧向变形，斜向腹杆沿立面交叉布置，承担水平风荷载、竖向偏载带来的剪力作用，避免单根弦杆出现长细比超限失稳的问题。设计过程中首先要明确安装边界的固定要求，底部需与预埋基础钢板通过焊接或螺栓连接形成刚接节点，保证整体抗倾覆能力，整体截面尺寸需匹配上部承载设备的底座安装孔位，预留足够的安装操作空间，避免腹杆与上部设备的外接管线、固定件产生干涉。每层横腹杆的间距设置经过受力验算，既保证主弦杆的计算长度控制在规范允许范围内，又不会因腹杆过密增加不必要的焊接工作量与结构自重，斜腹杆的角度控制在45度到60度区间内，最大化腹杆的抗剪传力效率，减少节点处的应力集中。实际应用中，这类结构可根据现场承载需求调整主弦杆的型材规格，若用于腐蚀环境还可在型材表面增加镀锌或防腐涂层，镂空的结构形式也能大幅降低风阻，减少户外使用时的水平风荷载效应，同时方便后期检修人员攀爬检查节点连接状态，不需要额外搭设检修架体。节点连接位置均采用相贯线焊接处理，保证腹杆与弦杆的传力连续，避免出现偏心受力的情况，整体结构的侧向刚度均匀，不会出现局部刚度突变导致的应力集中薄弱点，适配多种需要高位承载的工业场景，可根据实际安装高度调整节段数量，节段之间通过法兰盘拼接，方便运输与现场装配，不需要大型吊装设备即可完成组装作业。
