户外立式储能用电池存放箱体结构设计

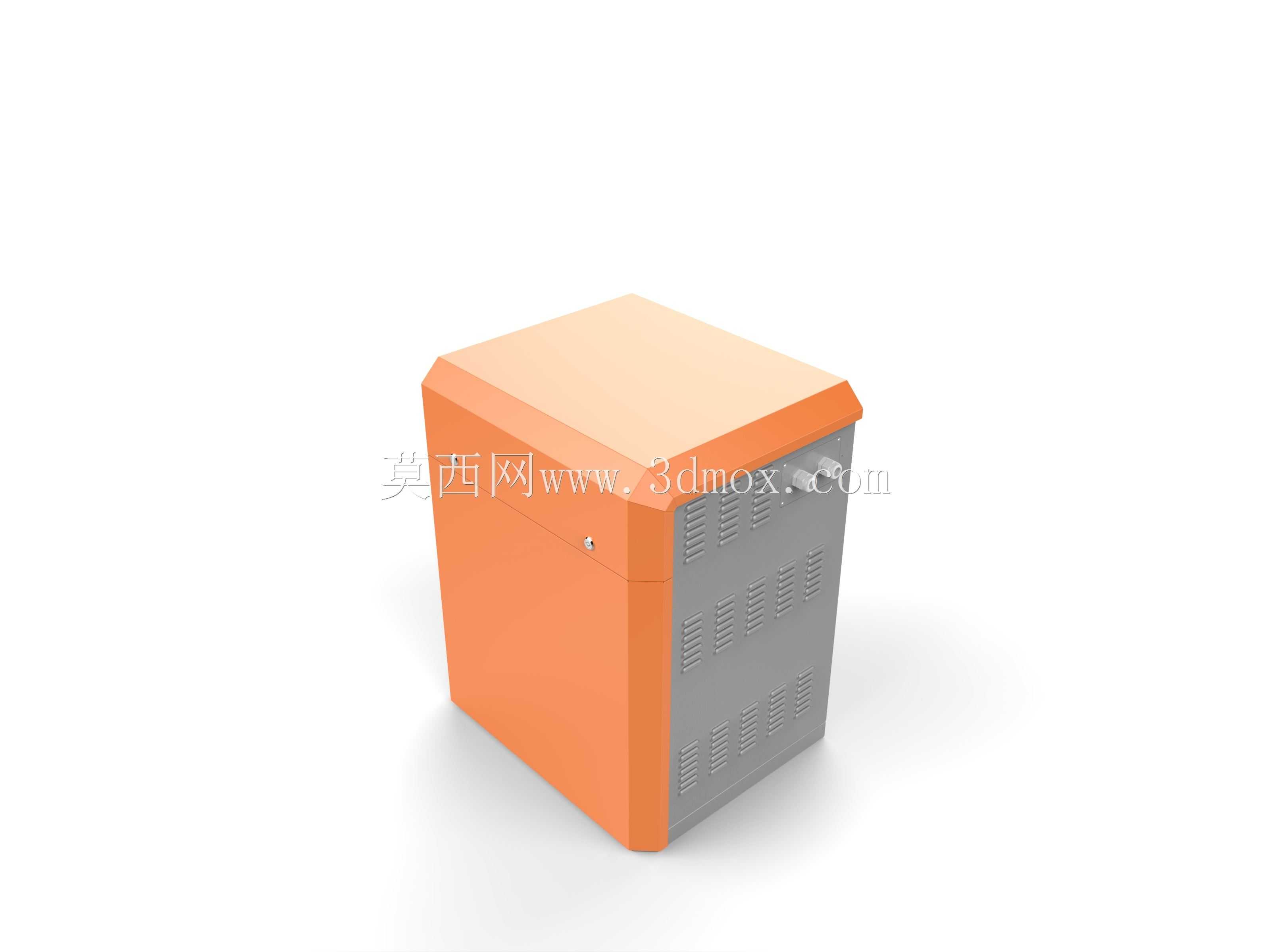

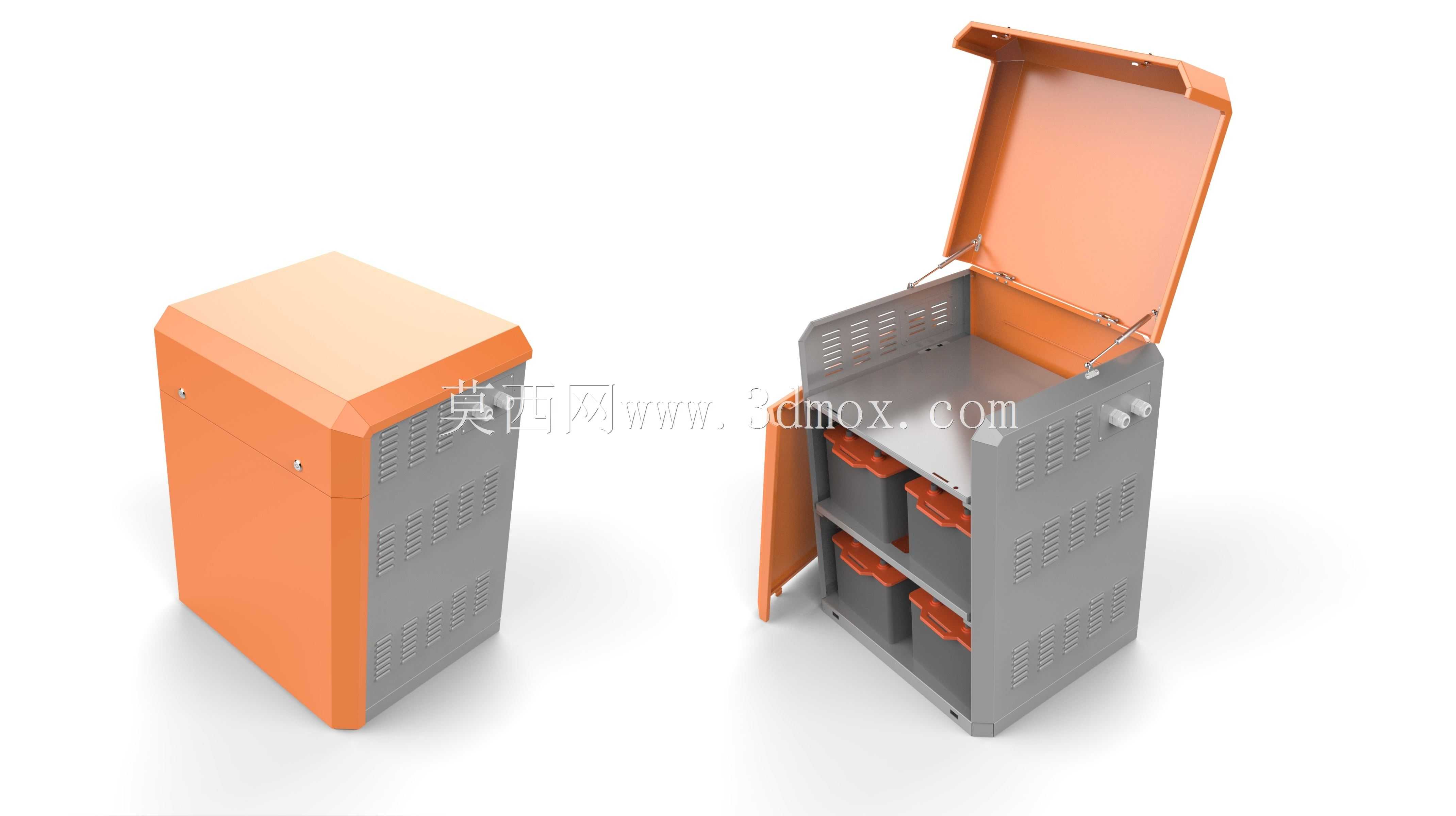

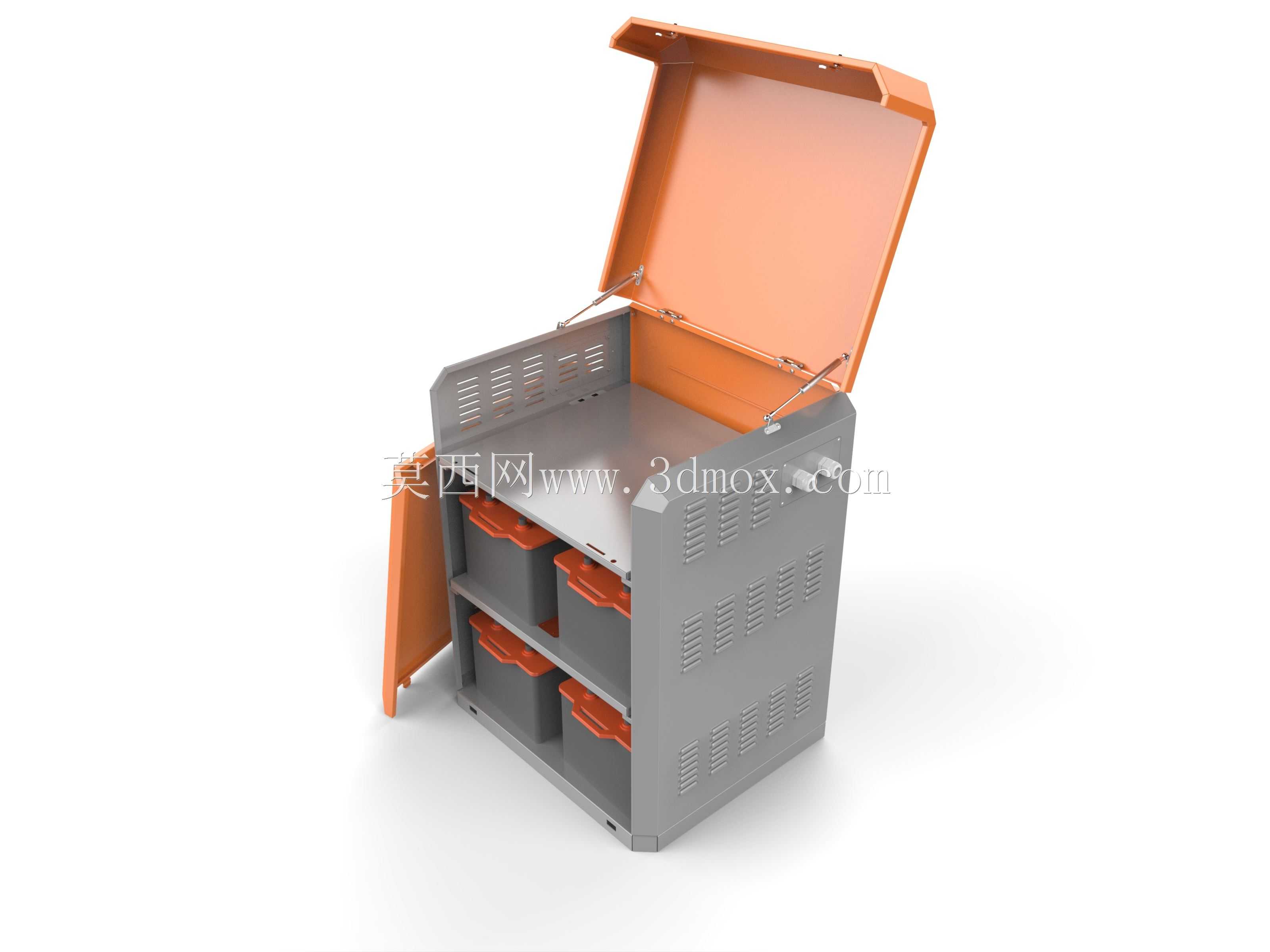

这款立式电池存放箱体主要面向分布式储能、小型户外供电备电、低速代步车车载储能等场景使用，核心作用是为成组的铅酸或磷酸铁锂电池提供物理防护、电气隔离与规整的安装承载空间，避免电池组直接暴露在户外日晒雨淋、粉尘侵入的环境中，同时规整内部走线，降低运维过程中误触带电部件的风险。从结构设计逻辑来看，箱体采用上下分体式的顶盖设计，顶盖通过双侧气撑杆实现开合支撑，开启后可完全露出顶部的接线操作区域，无需额外设置支撑件就能维持开启状态，方便运维人员完成电池串并联接线、端子紧固等操作；箱体侧部设置可开启的侧检修门，日常更换电池模组、排查内部线路故障时，无需完全拆解箱体，仅开启侧门即可完成内部四层电池仓位的操作，大幅降低运维的拆装工作量。箱体外壳采用钣金折弯拼焊结构，边角做圆弧过渡处理，既避免钣金锐边划伤操作人员，也能减少户外使用时的应力集中，提升壳体抗形变能力；外壳表面做喷塑处理，橙灰双色的分区设计既符合电气设备的安全警示视觉要求，也能在户外长期使用时延缓涂层老化、锈蚀的速度。箱体两侧的侧板上开设有阵列式通风散热孔，孔位采用外低内高的冲压结构，在保证内部电池工作产生的热量能自然对流散出的同时，避免雨水顺着孔洞直接流入箱体内部，兼顾散热与防水防护需求。从安装边界来看，箱体底部设置有内嵌式安装脚，可直接通过膨胀螺栓固定在水泥基座或车载安装平台上，整体外形为规整的立式长方体结构，占地面积小，可直接靠墙布置或并排多台拼接安装，适配不同容量等级的储能系统扩容需求；内部的电池仓位设置有分层承托隔板，隔板上预留电池模组固定孔位，可适配同外形尺寸的不同容量电池安装，仓位侧边预留走线槽空间，可将动力线、通讯采样线规整固定在槽内，避免线路杂乱堆积影响散热或被电池模组挤压破损。箱体侧面上部预留了开关、接线端子的安装位，可直接集成直流断路器、电压显示模块等元器件，无需额外加装外置接线盒，进一步压缩整套储能系统的安装空间。
