壁挂式小型工业电气柜结构设计

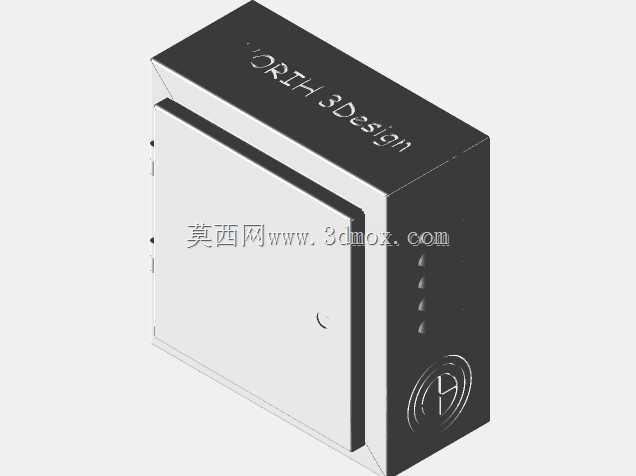

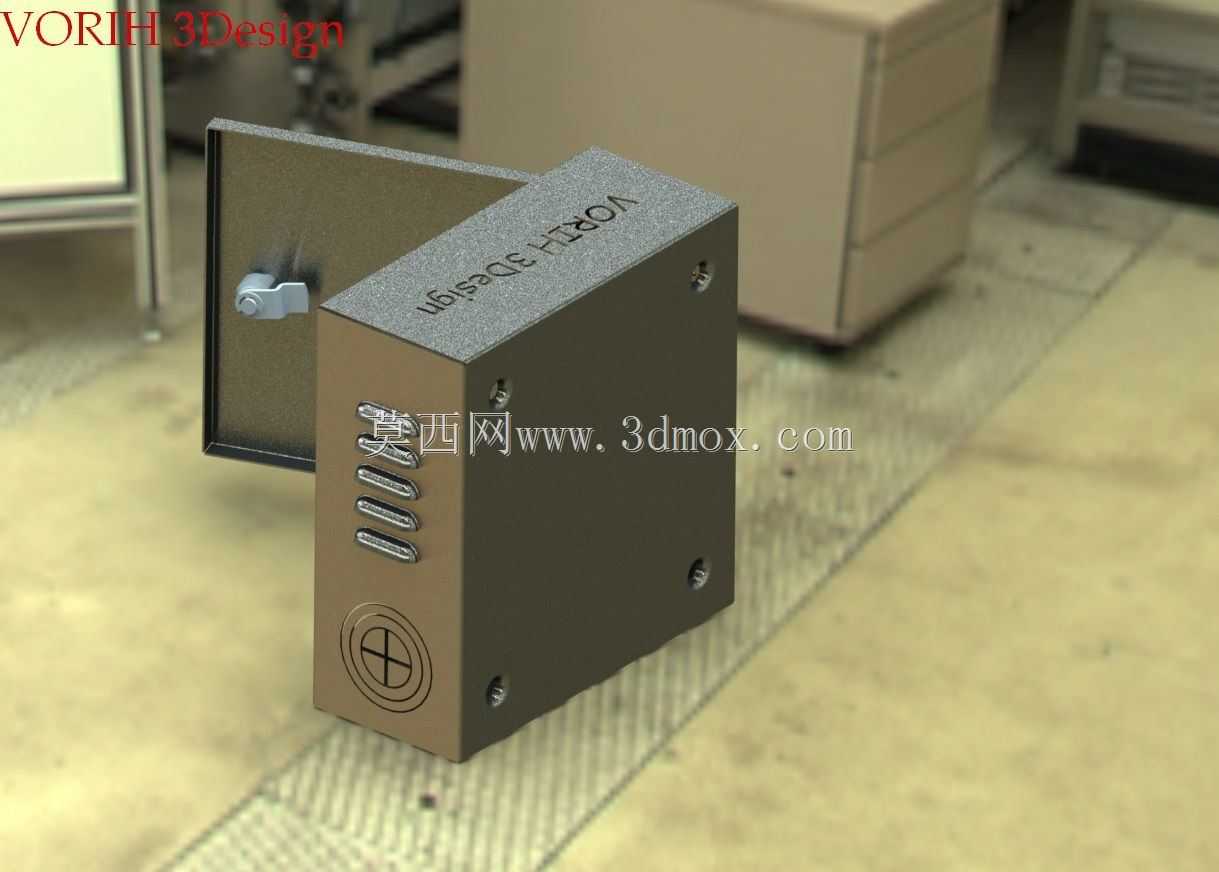

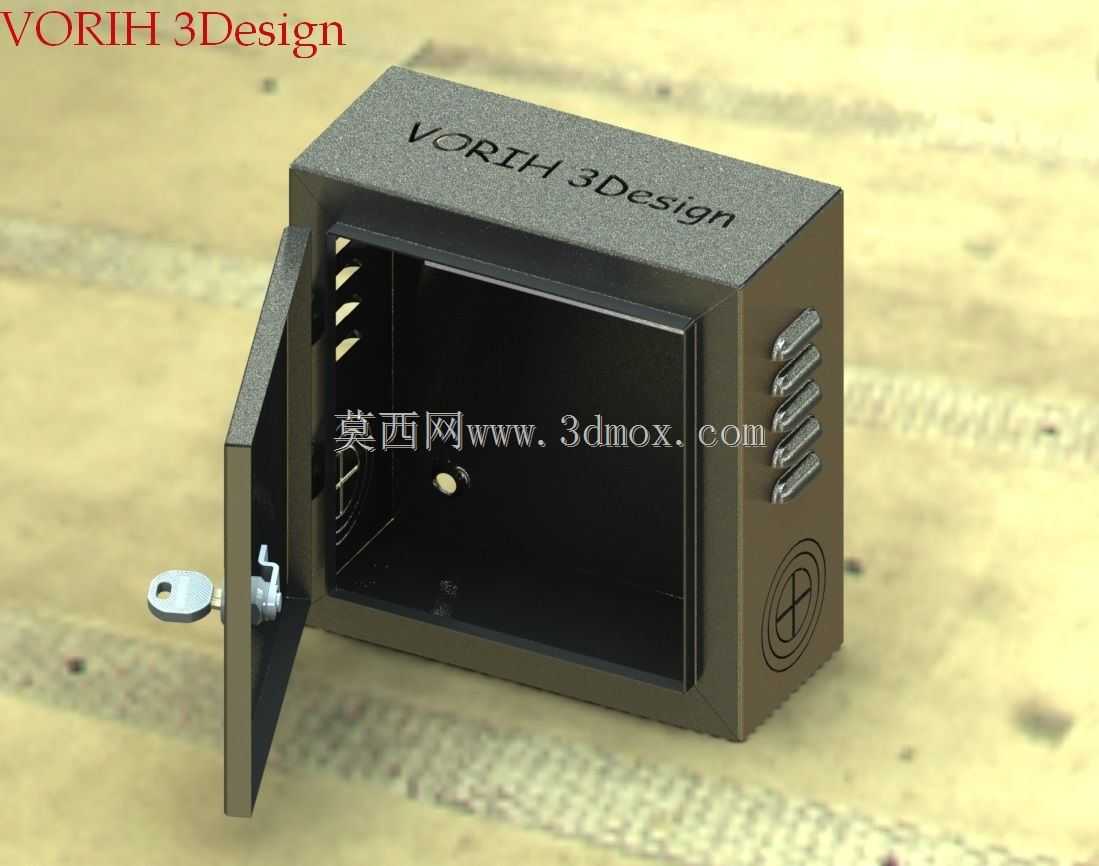

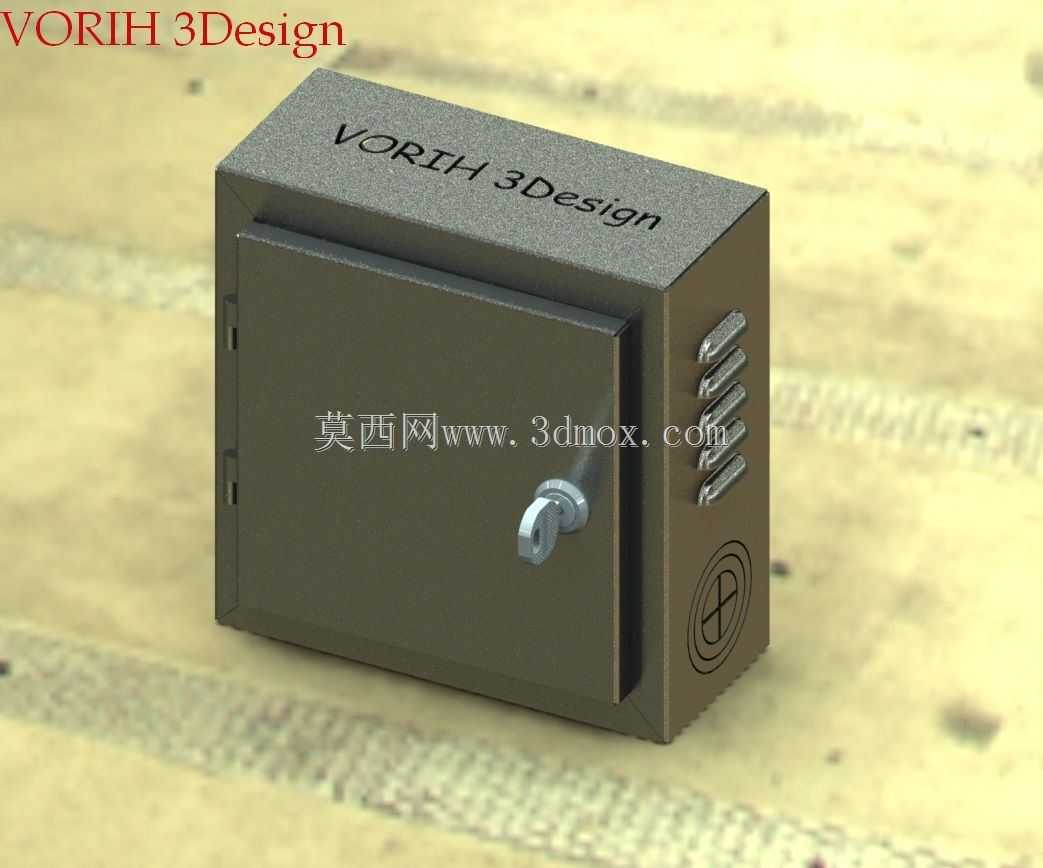

这款壁挂式小型电气柜主要面向工业现场末端配电、小型设备控制回路集成场景使用，常见于车间工位旁、自动化单机侧边、小型配套设备内部的电气元件容纳场景，用来承载断路器、继电器、小型端子排、信号转换模块这类低压电气元件，同时为内部元件提供基础的物理防护，隔绝现场粉尘、轻微溅水以及无关人员的误触碰。从结构设计来看，柜体采用一体式弯折成型的主壳体，侧边预留了多组进出线敲落孔位，现场布线时可根据线缆走向选择对应位置开孔，无需额外切割柜体，减少现场施工的加工量。柜门采用单开门结构，侧边配置内嵌式铰链，开合角度可满足日常接线、元件更换的操作需求，柜门与柜体的贴合面做了折边咬合结构，关闭后可减少缝隙，提升基础防护能力。柜门上配置的转舌锁可实现柜门的锁闭管理，避免非运维人员随意开启引发的安全隐患，锁具安装位做了局部加强处理，反复开关不会出现门板变形问题。柜体顶部做了平整的封闭面，可在安装时贴合墙面或设备安装面，背部预留的壁挂安装孔位采用沉孔设计，安装后螺丝头不会突出柜体表面，避免剐蹭线缆或操作人员。柜体右侧的多组平行槽位是散热通风的预留结构，可在内部元件发热量稍大时配合通风槽实现自然对流散热，无需额外加装风扇即可满足小功率回路的散热需求，槽位做了向下的折弯导向，可避免灰尘或溅水直接进入柜体内部。在安装边界上，这款柜体属于小型壁挂规格，整体尺寸适配单路或少量控制回路的元件排布，内部安装板可根据元件尺寸灵活调整固定位置，柜门关闭后内部预留的走线空间可满足多股控制线的弯折排布，不会出现柜门挤压线缆的问题。柜体底部预留了接地端子安装位，现场安装时可直接将柜体接地端接入车间接地网，满足电气安全规范要求。从实际使用角度出发，这类小型电气柜不需要复杂的安装基础，直接通过膨胀螺丝或设备配套支架即可固定，日常运维时仅需打开柜门即可完成元件检修、线路调整，整体结构没有冗余设计，所有结构特征都围绕现场安装、运维、防护的实际需求设置，没有多余的装饰性结构，完全适配工业现场的实用需求。
