立式自助服务终端外观结构设计

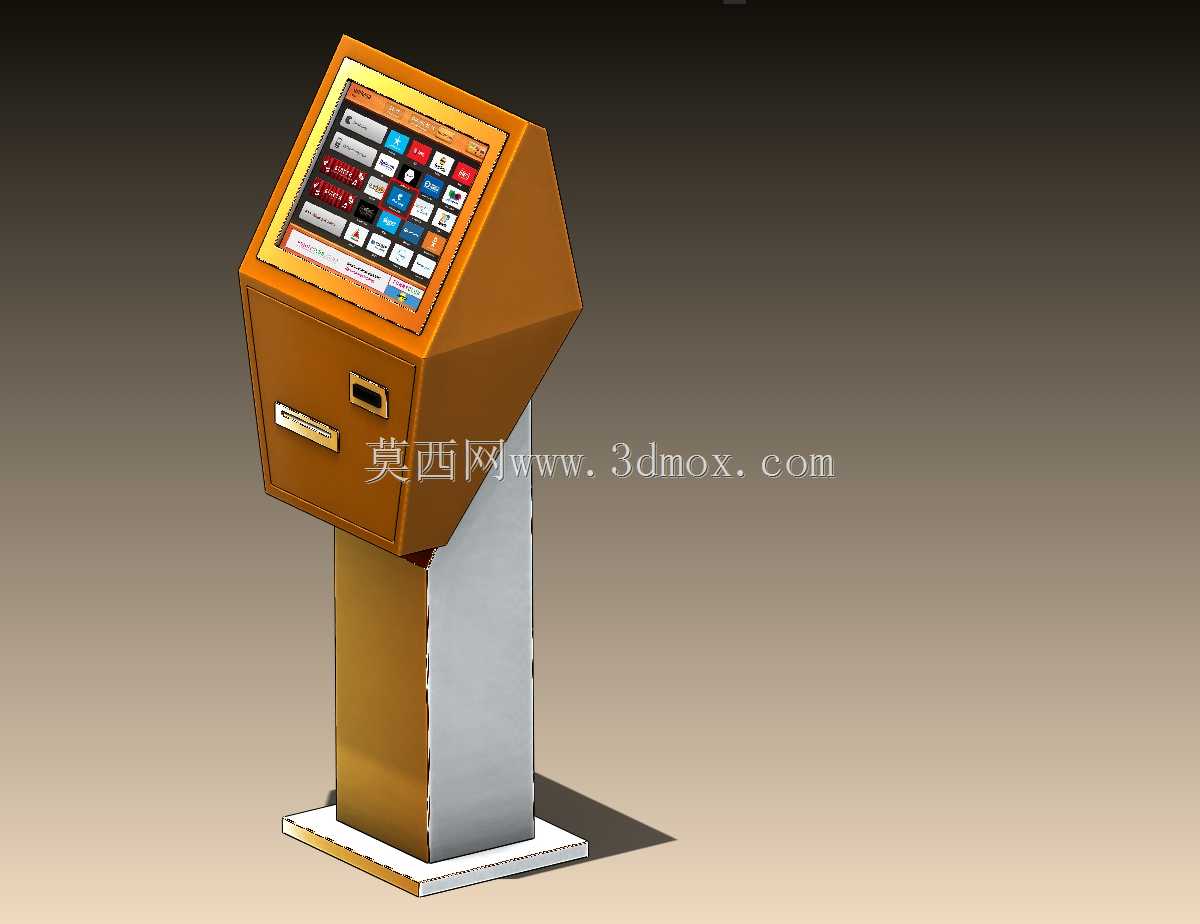

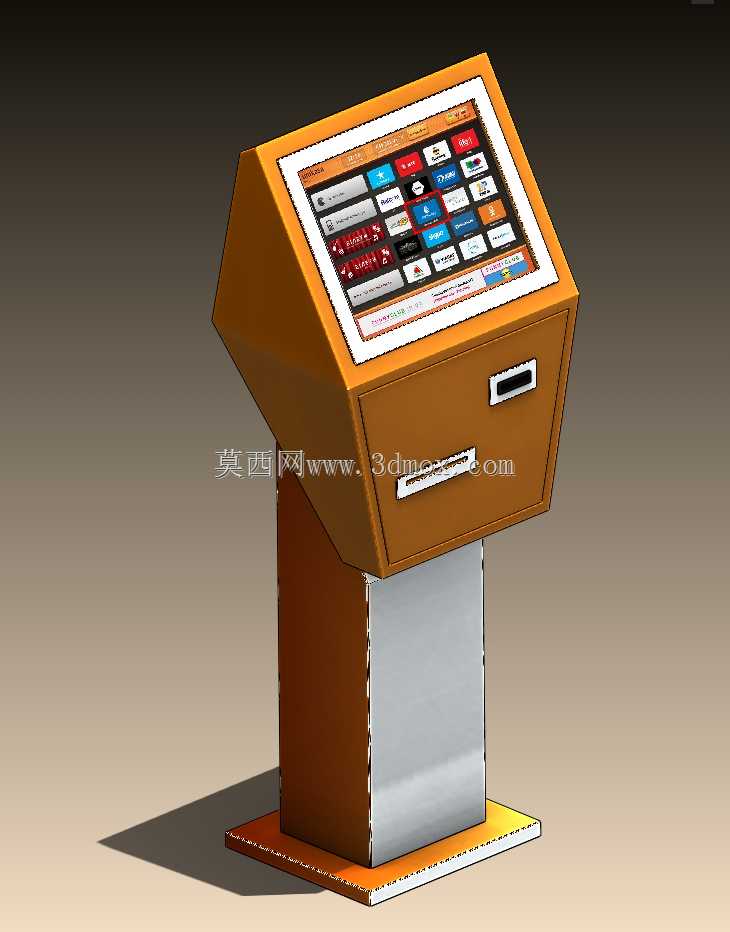

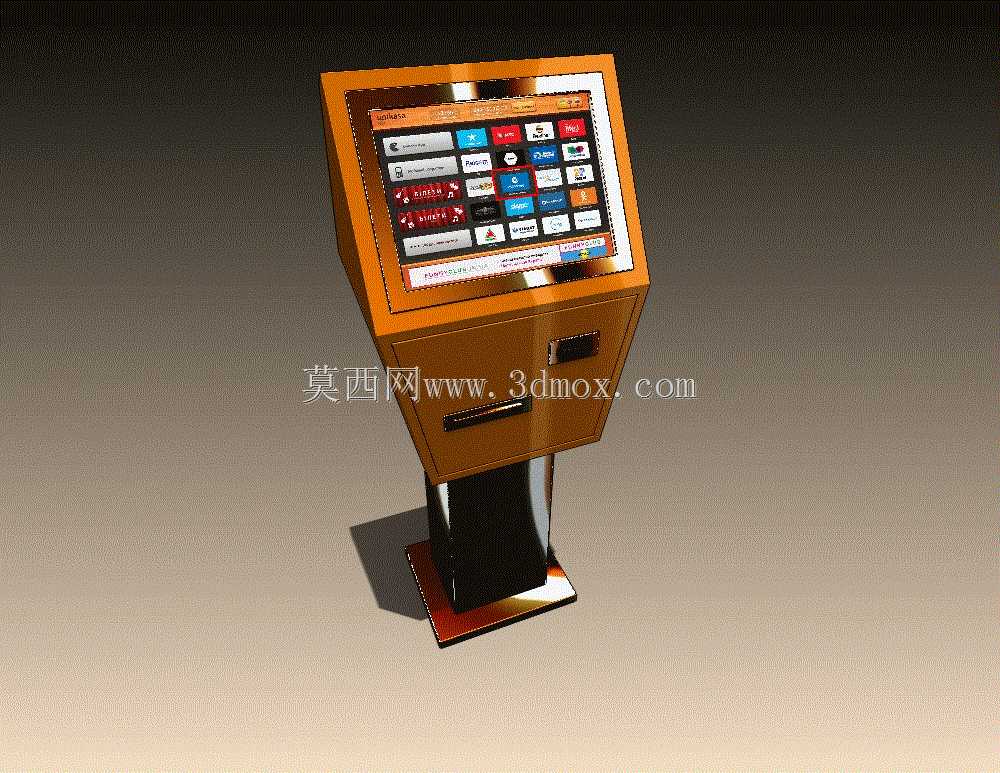

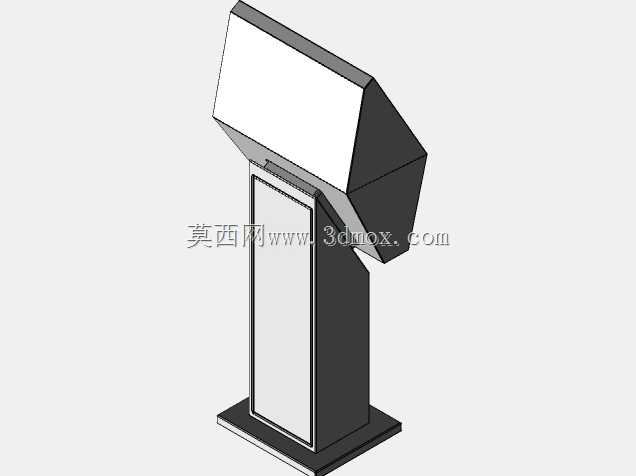

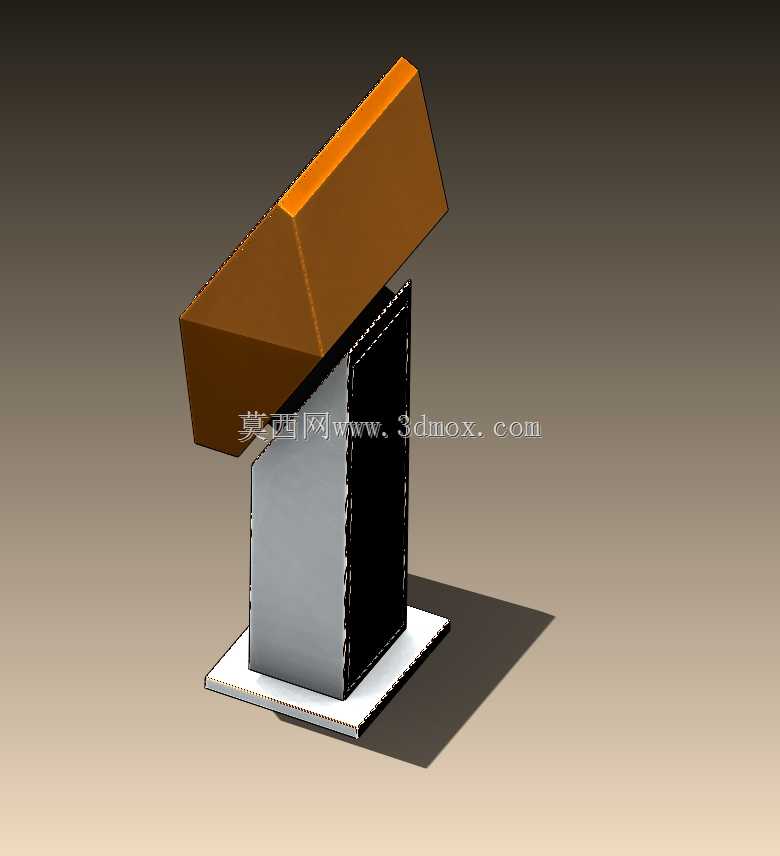

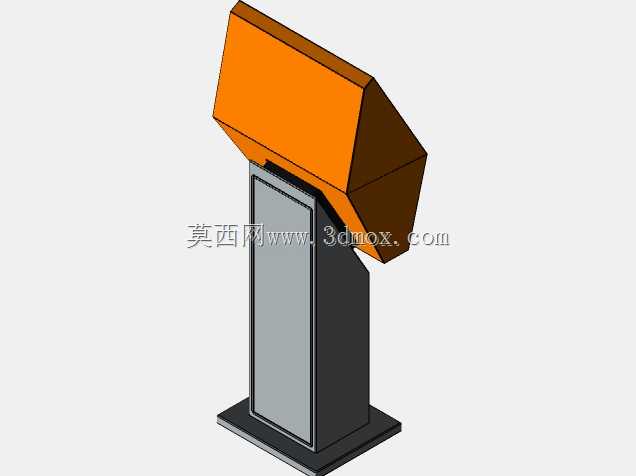

这款立式自助终端的结构设计，首先围绕公共场景高频使用的需求展开，常见部署在商圈、政务大厅、交通站点、社区服务点等区域，承担自助缴费、信息查询、业务办理、凭证打印等日常服务功能，替代人工窗口完成标准化流程操作，缓解高峰时段的服务排队压力。从结构布局来看，整机采用立柱式落地安装方案，上部为倾斜设置的触控操作区，屏幕倾角经过人机工程校核，适配站立状态下成年人的视线高度与手臂操作范围，避免长时间操作产生的颈部与腕部疲劳。机柜上部的操作舱集成了触控显示屏、功能按键区，屏幕周边预留了读卡、扫码模块的安装位，下部舱体设置了凭条出口、票据打印模块的安装空间，内部预留了工控主机、电源模块、散热组件的固定位，走线槽沿机柜立柱内部排布，强弱电分离布设，减少信号干扰的同时方便后期检修维护。底座采用加重式方形结构，与地面接触面积经过稳定性核算，即使受到日常轻微碰撞也不会出现侧翻风险，底座与立柱之间采用可拆卸连接结构，方便运输过程中分体搬运，进场安装时再完成拼接固定。外形设计上采用一体化钣金折弯外壳，边角做圆弧过渡处理，避免公共场景下尖锐棱角造成的磕碰伤害，外壳表面做耐磨防刮的喷涂处理，适配高人流场景下的长期使用损耗。设计过程中优先考虑了设备的维护便利性，前舱门采用带锁的侧开结构，运维人员打开舱门即可直接接触到内部所有功能模块，无需拆解整机外壳，大幅缩短故障排查与模块更换的时间。操作区的屏幕周边做了挡边设计，减少液体泼溅直接流入机身内部的概率，下部打印出口设置了挡雨檐结构，即使部署在半户外的廊下区域，也能避免少量飘雨侵入设备内部。整机的安装边界预留了足够的检修空间，设备背部距离墙面需预留不小于15厘米的散热与操作空间，正面操作区预留不小于1米的站立等候空间，适配多数公共区域的部署条件。内部模块的安装位采用标准化孔位设计，可根据不同场景的功能需求，灵活更换身份证读卡、银行卡读卡、二维码扫描、热敏打印、针式打印等不同功能模块，无需重新改动机柜主体结构，大幅提升产品的场景适配能力。
