户外长通道拱形张拉膜遮阳雨棚结构

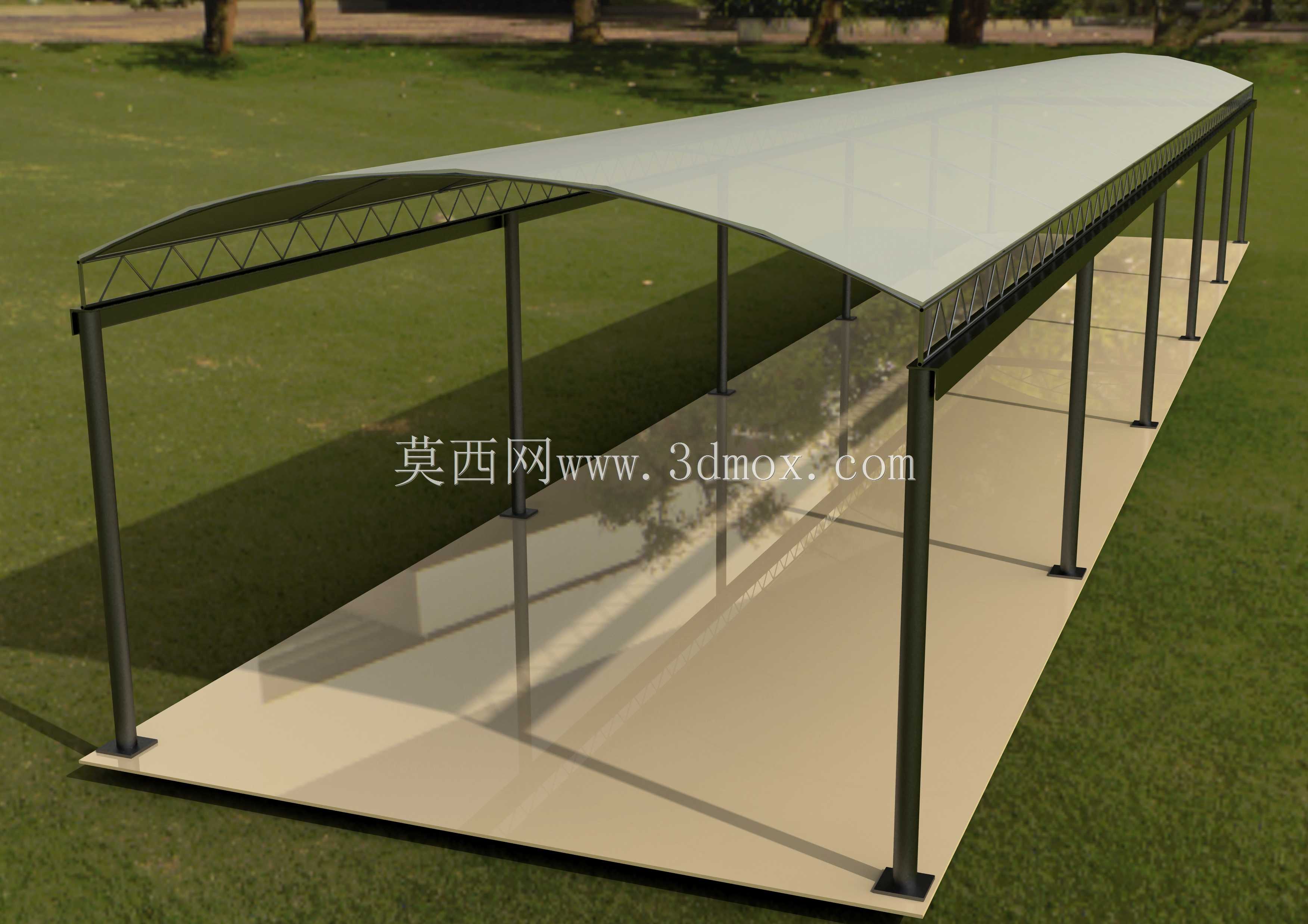

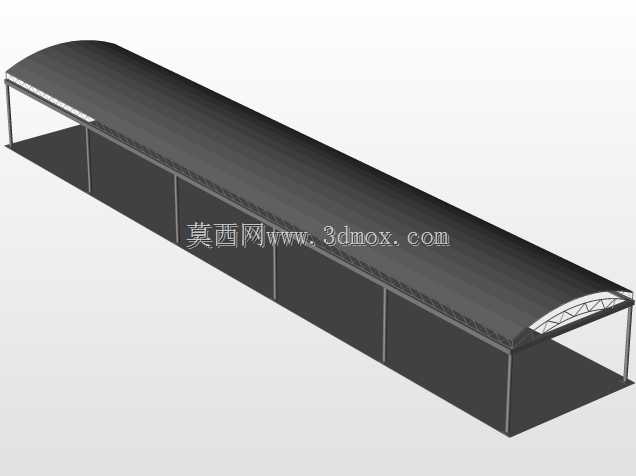

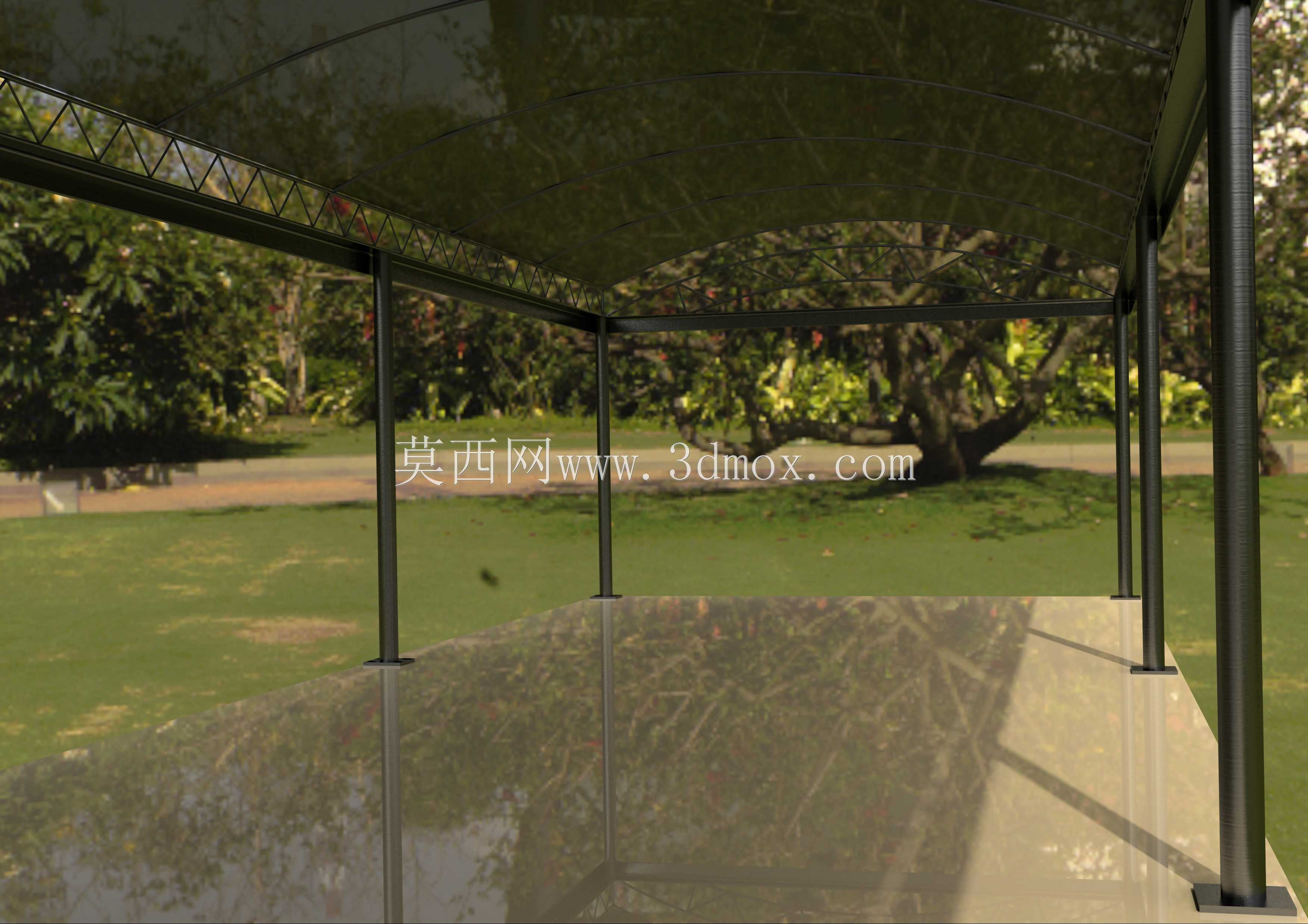

这款长条形拱形膜结构棚体，主要适配厂区人行通道、非机动车停放区、户外作业连廊这类需要连续遮蔽的场景，实际使用中可同时阻隔直射阳光与中等强度降雨，避免通道区域积水、暴晒，也能减少落尘、落叶对通行区域的污染。从结构设计逻辑来看，整体采用单排立柱单侧支撑的布局，立柱沿棚体长度方向等距排布，柱脚通过膨胀螺栓与硬化混凝土地面固定，安装时需要保证立柱的垂直公差控制在千分之二以内，避免长期受侧向风压出现倾斜。棚顶采用拱形张拉膜面，膜材预张拉后固定在顶部的桁架边框上，拱形弧度经过受力验算，可让雨水顺着膜面弧度自然向棚体两侧排出，不会在膜面积水形成兜水荷载。顶部的支撑桁架采用三角形腹杆排布，这种结构形式可以在减少钢材用量的同时，保证整体框架的抗扭、抗弯性能，应对户外常见的风载、雪载工况。棚体的安装边界需要提前确认地面硬化层厚度不低于150mm，单段棚体的长度可根据实际场地需求拼接延伸，宽度方向的遮蔽范围可覆盖常规3-4米的通行宽度，立柱外侧预留不小于0.5米的检修空间，避免后期维护膜面时没有操作余量。设计过程中特意将膜面与下方通行面的净空高度控制在2.8米以上，既满足行人、非机动车辆的通行需求，也不会因为过高导致整体结构受风面积过大增加耗材成本。立柱与顶部桁架的连接节点采用焊接加螺栓紧固的双重固定方式，节点处做圆弧过渡处理，避免尖锐棱角划破膜材，膜面的固定边采用压条加螺栓锁紧的方式，保证张拉应力均匀分布，不会出现局部松弛褶皱的情况。实际选型时，可根据安装区域的常年最大风速调整立柱壁厚与桁架杆件规格，沿海台风区域还可额外增加斜向支撑，提升整体结构的抗风等级。
