薄型可旋转机用台虎钳结构设计

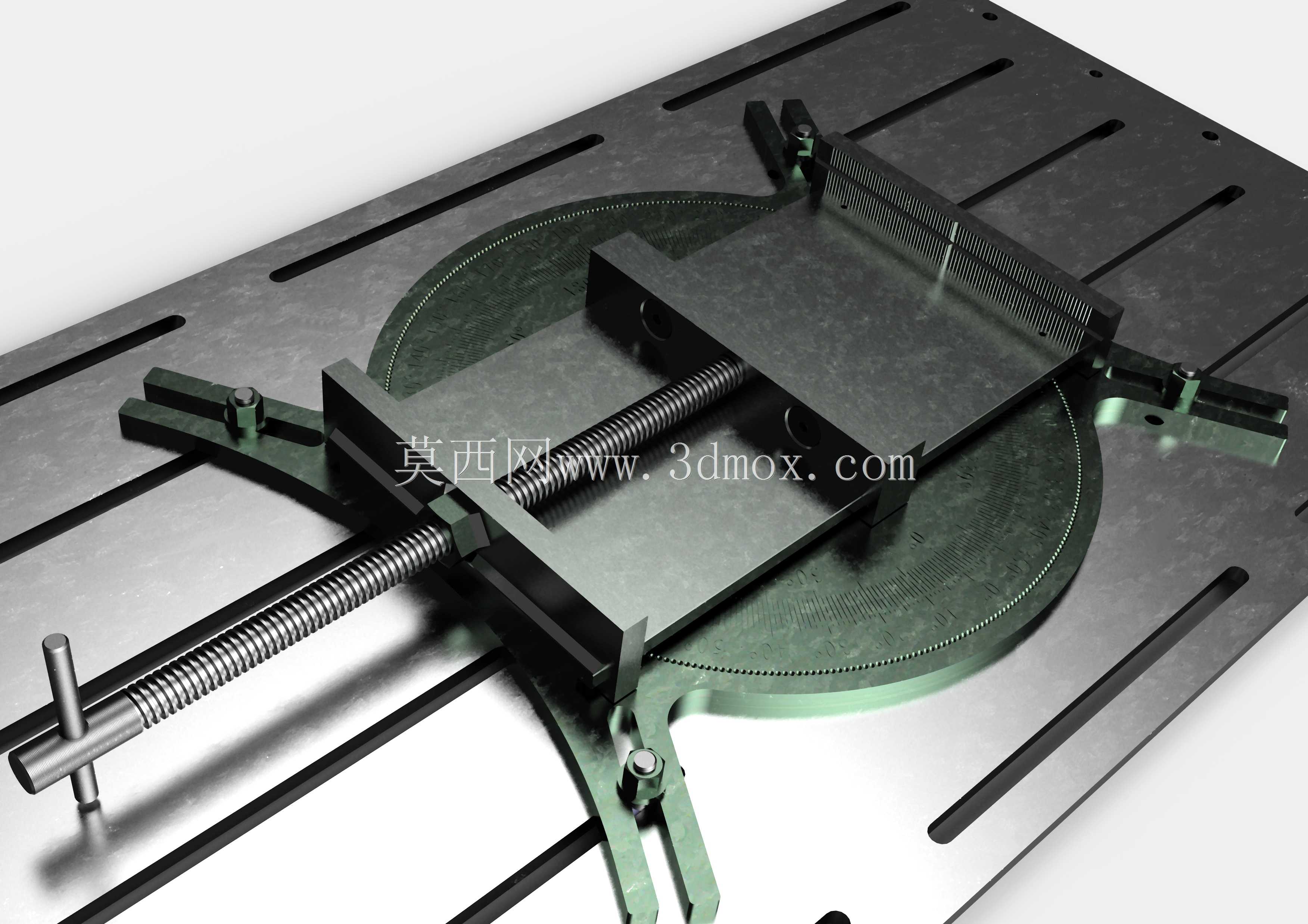

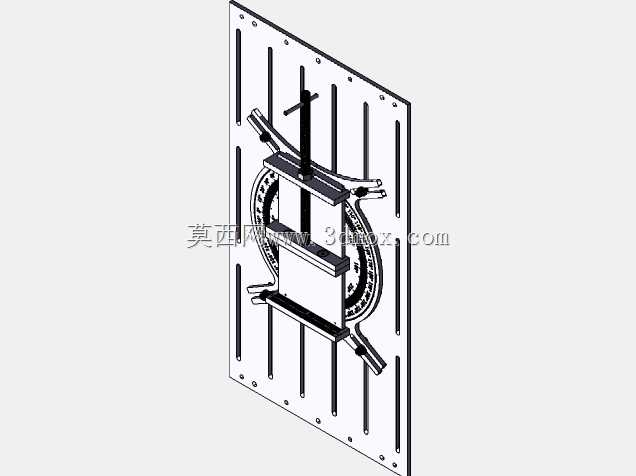

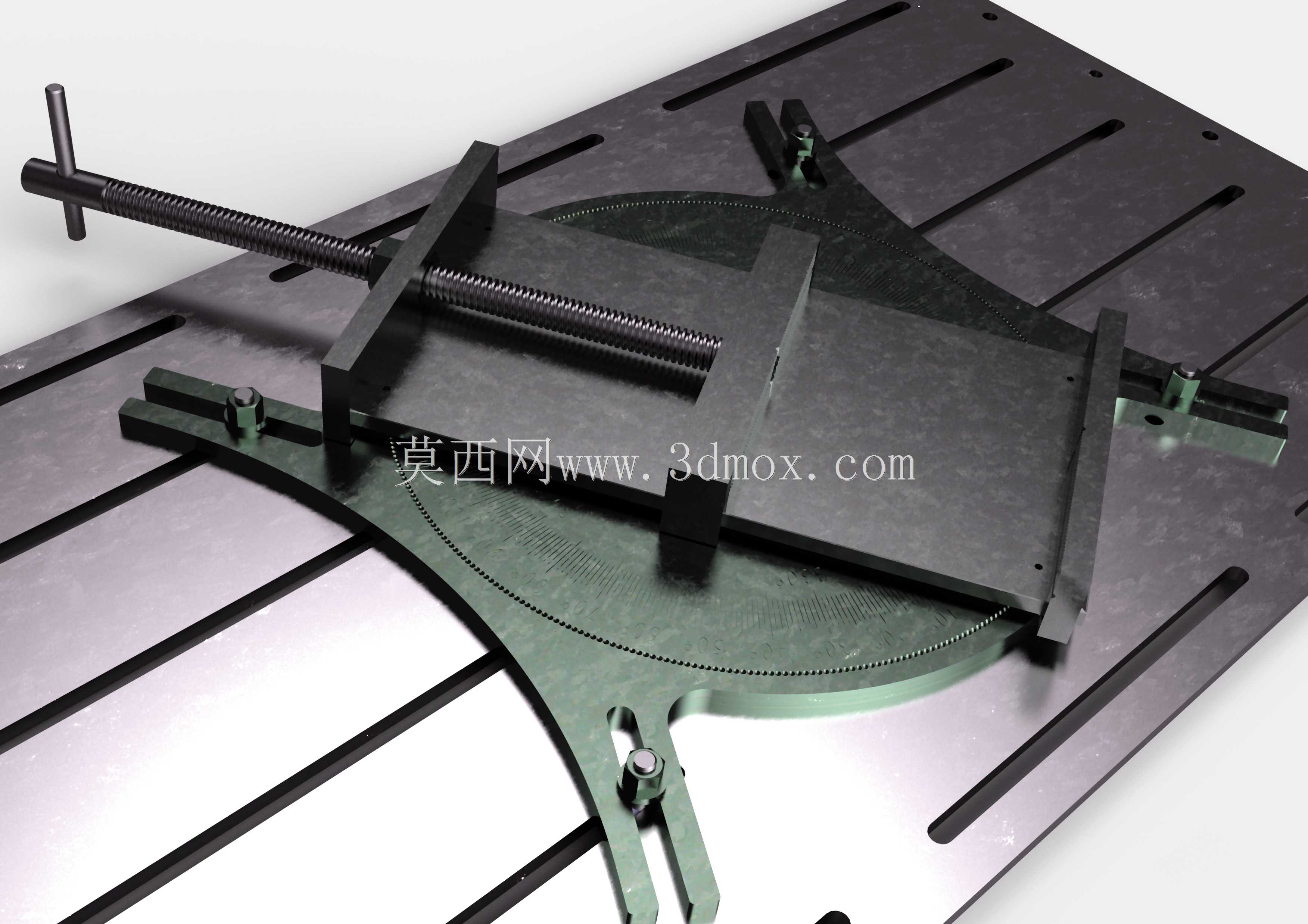

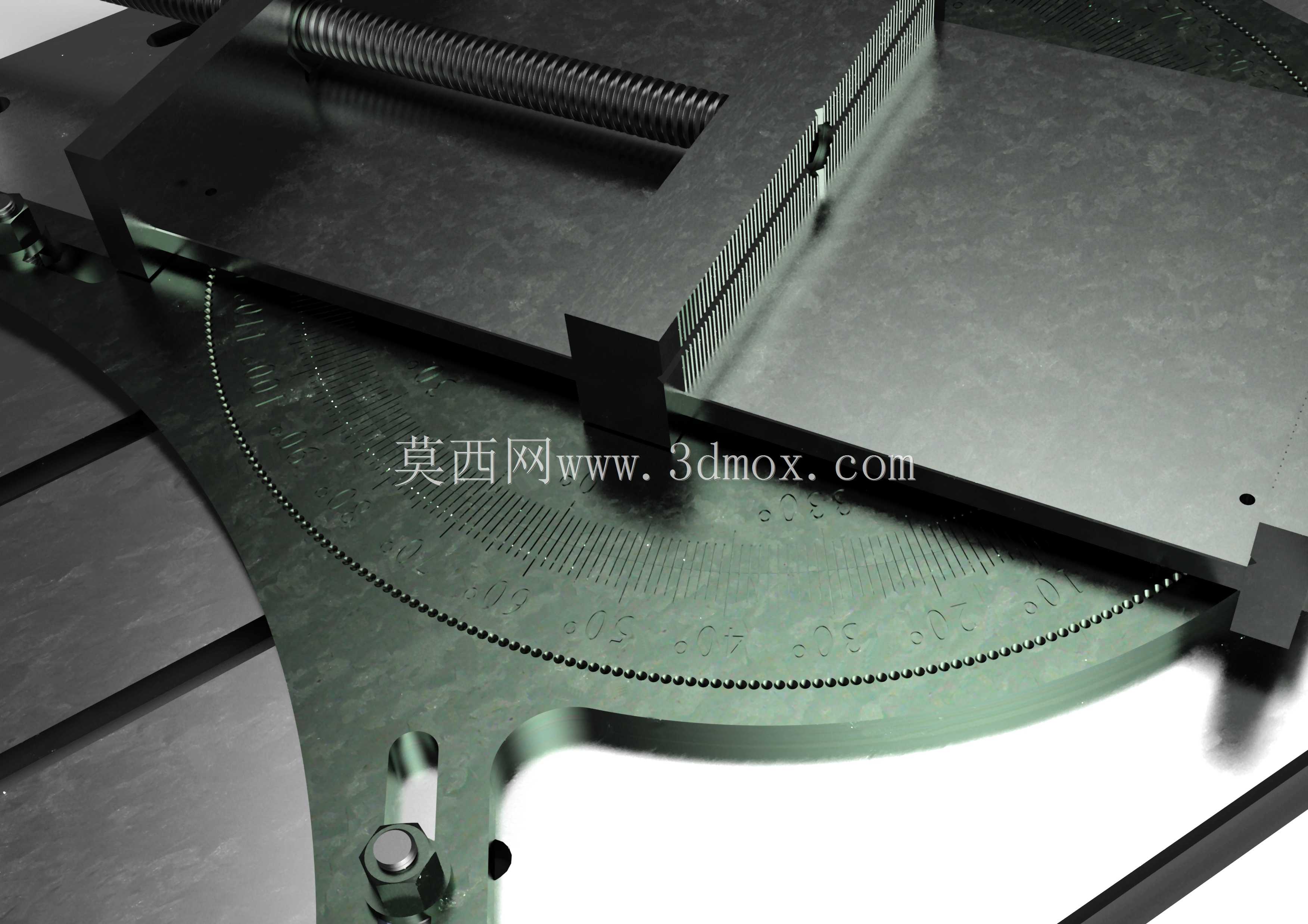

这款薄型旋转虎钳主要适配中小型铣床、磨床、钻床的工作台面安装，也可用于钳工划线工位的工件装夹，相比传统厚重台虎钳，其薄型底座的设计大幅降低了装夹后工件的重心高度，在大切削量加工场景下能有效减少装夹系统的颤振，提升加工面的光洁度与尺寸稳定性。底座采用带刻度的回转盘结构，可实现0-360度范围内的任意角度回转调整，刻度盘的分度参考线能辅助操作人员快速完成角度对位，调整到位后通过两侧的锁紧螺栓即可将回转部分与底座刚性锁定，避免加工过程中出现角度偏移。钳身主体采用整体式铸铁结构设计，固定钳身与活动钳身的导轨配合面经过精磨处理，保证活动钳身移动时的直线度，避免夹紧过程中出现钳口上翘的问题，丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因为加工振动出现松脱，同时梯形螺纹的耐磨性能更优，能承受更大的夹紧力矩。钳口部分采用可更换式设计，标配平钳口带防滑齿纹，针对不同材质的工件可更换软钳口、V型钳口等配件，满足异形工件、薄壁工件的装夹需求，避免夹伤工件表面。安装边界上，底座的安装槽采用通用T型槽适配设计，可直接匹配多数机床工作台的标准T型槽间距，不需要额外制作过渡安装板，薄型底座的整体高度控制在较低范围，能给加工刀具留出足够的Z向行程空间，尤其适合小型加工中心行程有限的工况使用。从设计逻辑来看，这款虎钳优先考虑了工位适配性，在保证夹紧刚性的前提下尽可能压缩自身厚度，回转结构的集成没有额外增加过多的整体高度，两侧的锁紧机构操作空间充足，操作人员在机床旁就能快速完成角度调整与锁紧，不需要探身到工作台内侧操作，降低了操作过程中的安全隐患。日常使用中，丝杆部位预留了润滑注油孔，可定期加注润滑脂减少传动磨损，延长使用寿命，回转盘的刻度面做了防锈处理，长期接触切削液也不会出现刻度锈蚀模糊的问题，整体结构没有冗余的设计部件，拆装维护十分便捷，钳身的排屑槽设计能让加工产生的铁屑顺着斜面滑落，不会堆积在导轨或丝杆缝隙中，减少日常清理的工作量。
