可折叠拼接式模块化框架支撑结构

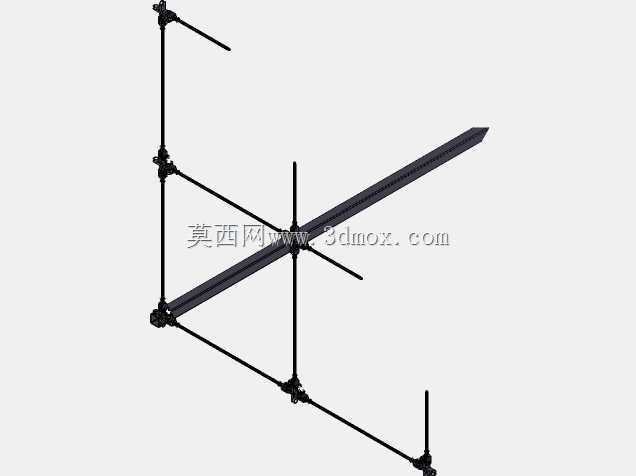

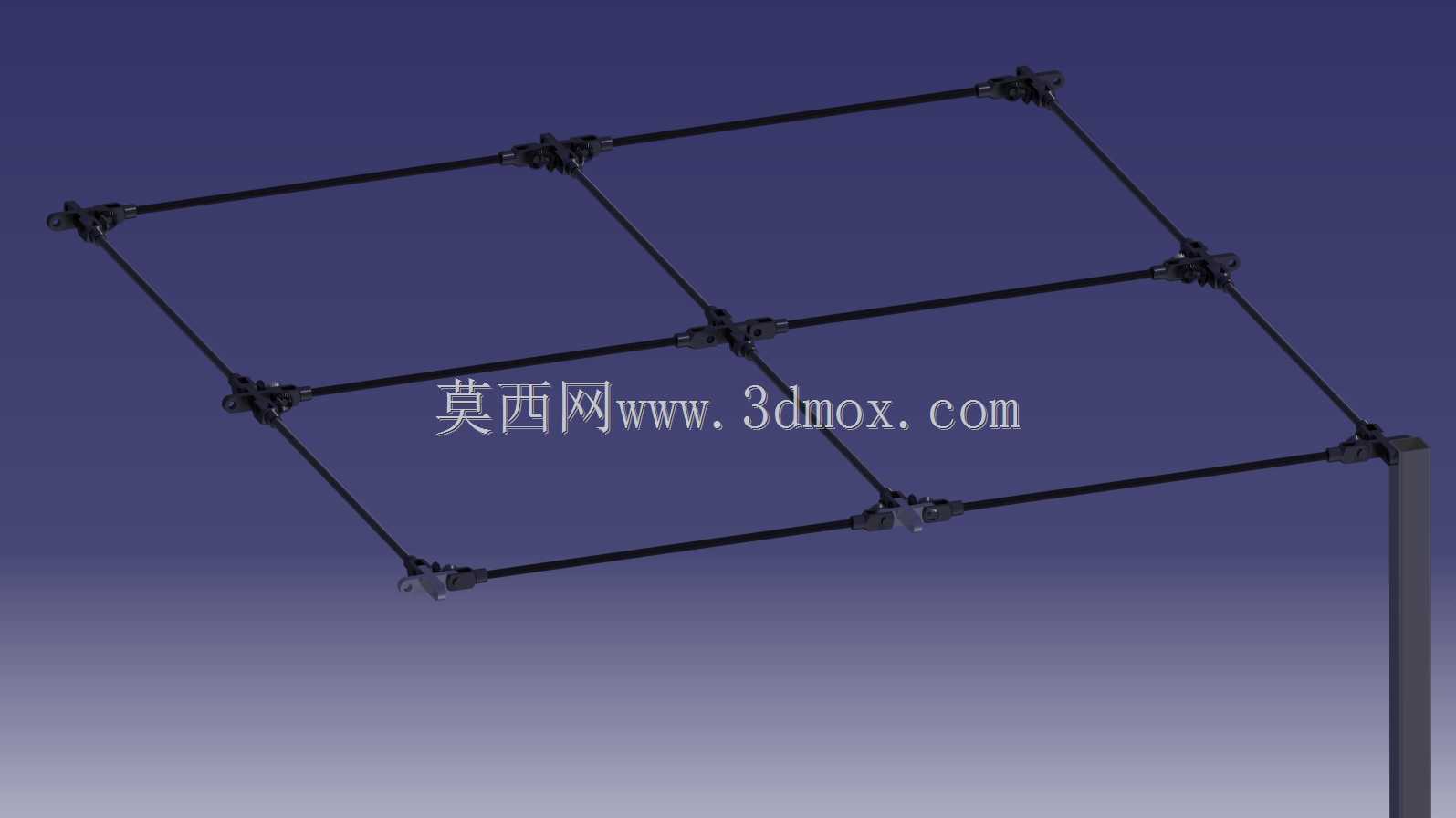

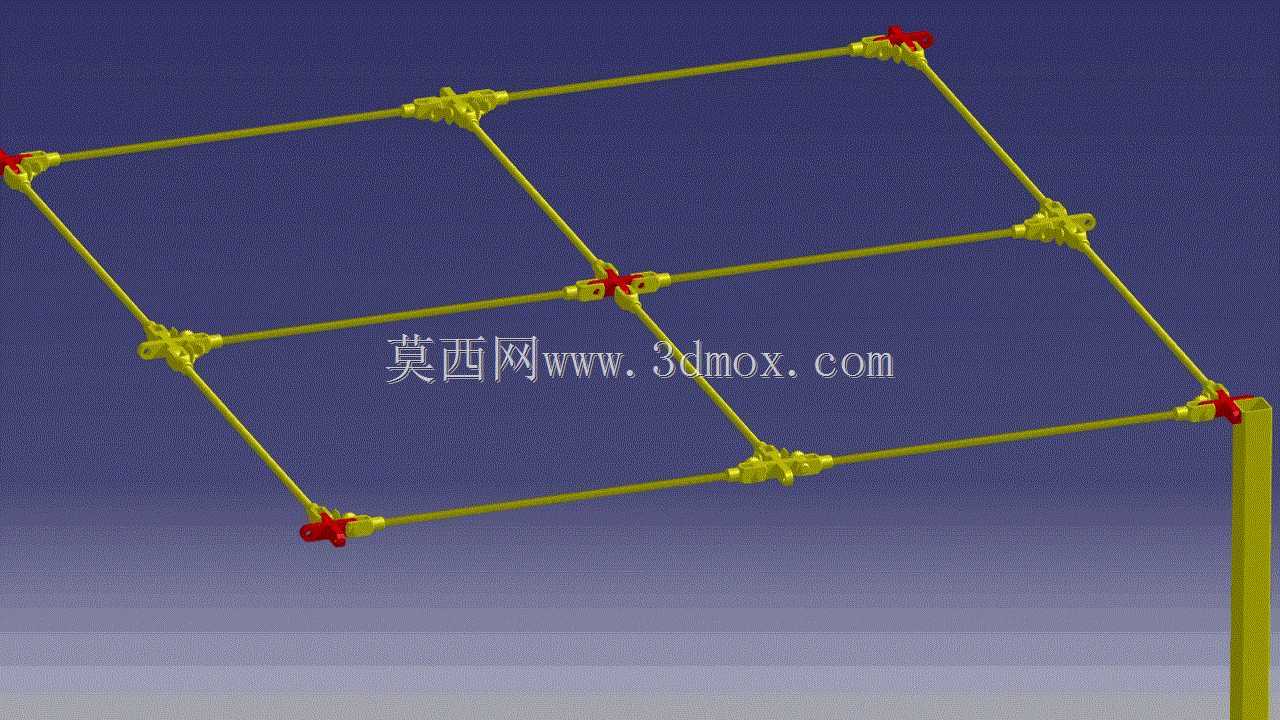

　　这类可折叠拼接的框架结构，在临时展陈搭建、户外临时作业支撑、便携设备承载场景中应用十分广泛，区别于传统焊接固定的刚性框架，它的核心优势在于可快速收折、重复拆装使用，运输状态下能将整体占用体积压缩至展开状态的五分之一以下，大幅降低转运过程中的空间占用与物流成本。从结构组成来看，整套框架由等径的空心杆件与多向连接节点组合而成，节点处设置了可转动的铰接结构，红色标识的部位为铰接锁止位，当框架展开至预设工作形态时，锁止结构会自动卡入定位槽，避免杆件在受载过程中发生非预期转动，保障整体支撑刚度。设计过程中首先要明确的是杆件的长径比控制，作为受弯为主的支撑构件，单段杆件的长度不能超过截面直径的28倍，否则在承受竖向均布载荷时，

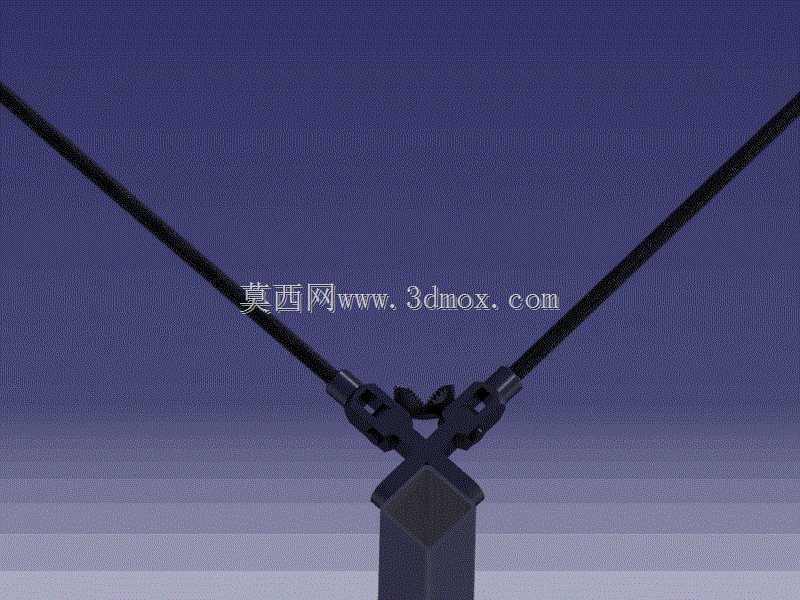

　　杆件中部会出现超出许用值的挠度变形，直接影响框架上承载物的放置稳定性，同时节点处的铰接间隙需要控制在0.1mm以内，间隙过大会导致框架展开后整体出现旷量，多单元拼接时累积误差会让整体框架的平面度超出使用要求。节点构件采用了多通式的结构设计，每个节点可同时连接2-4根不同方向的杆件，除了铰接转动的自由度之外，节点与杆件的连接端采用了快插式的配合结构，杆件插入节点接口后，通过弹性卡销实现轴向固定，不需要额外的螺栓紧固件，单人即可完成整架的展开与拼接作业，不需要借助额外的安装工具。从安装边界来看，单组框架单元展开后为矩形平面结构，可根据实际使用需求沿横向或纵向进行多单元拼接，拼接时相邻单元共用边的杆件与节点，不需要额外增加连接构件，

　　拼接后的整体框架平面度可控制在2mm/㎡以内，能够满足放置轻型设备、铺设临时台面、作为防护围挡支撑骨架的使用需求。在结构受力设计上，铰接节点的转动阻尼经过匹配调校，展开过程中杆件不会因为自重出现快速下坠的情况，避免安装过程中出现夹手风险，收折时只需要按下节点处的解锁按钮，即可将所有杆件沿铰接轴转动收拢，收拢后所有杆件平行叠放，可直接装入配套的便携收纳袋中。这类结构在实际使用中需要注意的是，其承载能力与展开后的杆件支撑角度直接相关，当框架作为水平承载面使用时，需要保证所有杆件处于同一水平面，节点锁止结构完全到位，禁止在节点未锁止的状态下加载重物，同时如果在户外有风环境下使用，需要在框架的边角位置设置配重或者拉锚固定，

　　避免整体结构出现侧翻。不同于一次性的焊接框架，这类折叠框架的所有杆件与节点都采用了标准化的接口设计，单个构件出现损坏时可直接替换同规格的备件，不需要整体报废，长期使用的维护成本远低于传统固定框架。在建模过程中，需要重点还原铰接节点的转动配合关系，明确锁止结构的运动行程，验证杆件在收折过程中不会出现运动干涉，同时要校核展开状态下节点处的应力集中情况，因为铰接位置是整个框架的应力集中点，受载时的最大应力会出现在锁止卡销与节点本体的接触位置，设计时需要对该位置做圆角过渡处理，避免应力过大导致构件出现塑性变形。另外框架的杆件表面做了阳极氧化处理，在潮湿环境下使用也不会出现锈蚀问题，能够适应户外临时作业、展会搭建、仓储临时分拣台搭建等多种不同的使用场景，相比传统的螺栓组装式框架，它的搭建效率能提升70%以上，不需要专业的安装人员，普通作业人员经过简单说明即可完成整架的搭建与收折作业。
