带刻度透明玻璃药剂存储瓶结构设计

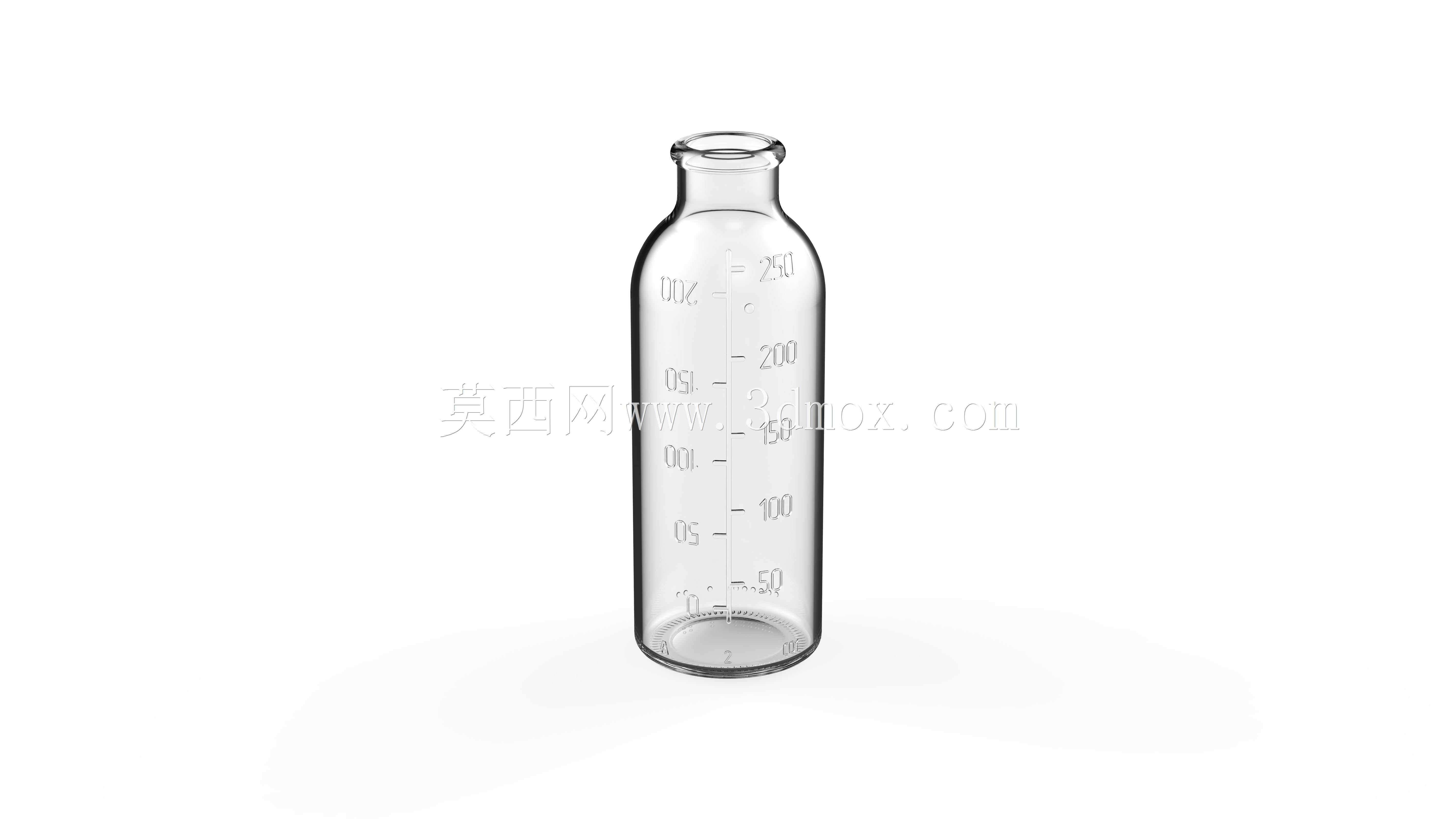

这款带刻度的透明玻璃药剂瓶，主要应用于医药制剂分装、实验室试剂存储、临床药液量取场景，在门诊药房配药、检验科室试剂暂存、家用常备药液收纳环节都能适配使用。瓶身采用高透硼硅玻璃材质的结构设计，整体为细长圆柱造型，瓶口做了加厚卷边处理，既可以适配标准丁基胶塞封口，也能兼容铝塑盖压合密封，卷边结构的圆弧过渡能避免封口时出现应力集中导致的瓶口崩裂问题，同时提升瓶口与密封件的贴合紧密度，降低药液挥发、外界杂质侵入的概率。瓶身侧壁的刻度采用模压成型工艺制作，刻度标识从底部50ml单位起始，每50ml设置一道长刻度线，每10ml设置短刻度线，最高量程覆盖250ml，刻度线做了磨砂哑光处理，在透明瓶身的衬托下辨识度极高，医护人员或实验人员量取药液时无需额外量具，可直接通过刻度快速读取容量数值，误差控制在±2ml以内，满足常规药剂量取的精度要求。瓶底做了内凹加厚设计，放置时的接触环面平整度控制在0.1mm以内，放置在水平操作台面上不会出现晃荡倾斜的问题，加厚的瓶底结构也能降低日常摆放、轻微磕碰时出现瓶底碎裂的风险。从建模设计的角度来看，瓶身的壁厚控制在1.8mm-2.2mm区间，既保证了玻璃材质的结构强度，又不会因为壁厚过大导致整体重量超标，单瓶空重控制在180g左右，日常拿取握持的手感适中。瓶身的过渡圆角全部做了R3以上的圆弧处理，没有尖锐棱角，一方面避免玻璃成型时出现应力集中导致的冷爆缺陷，另一方面也能减少日常使用时磕碰掉渣的概率。瓶口的内径设计为18mm，既可以满足大口径快速灌装药液的生产需求，也能适配常规的滴管、量杯取液操作，不会出现瓶口过窄导致取液时药液洒漏的问题。整体外形的最大直径为62mm，总高度为210mm，在药剂存储架、实验室试管架上摆放时，相邻瓶体之间预留2mm间隙即可顺利取放，不会出现卡滞问题，适配常规的医药存储货架层板间距，空间利用率较高。
