布查德H-209型固定衬套结构设计

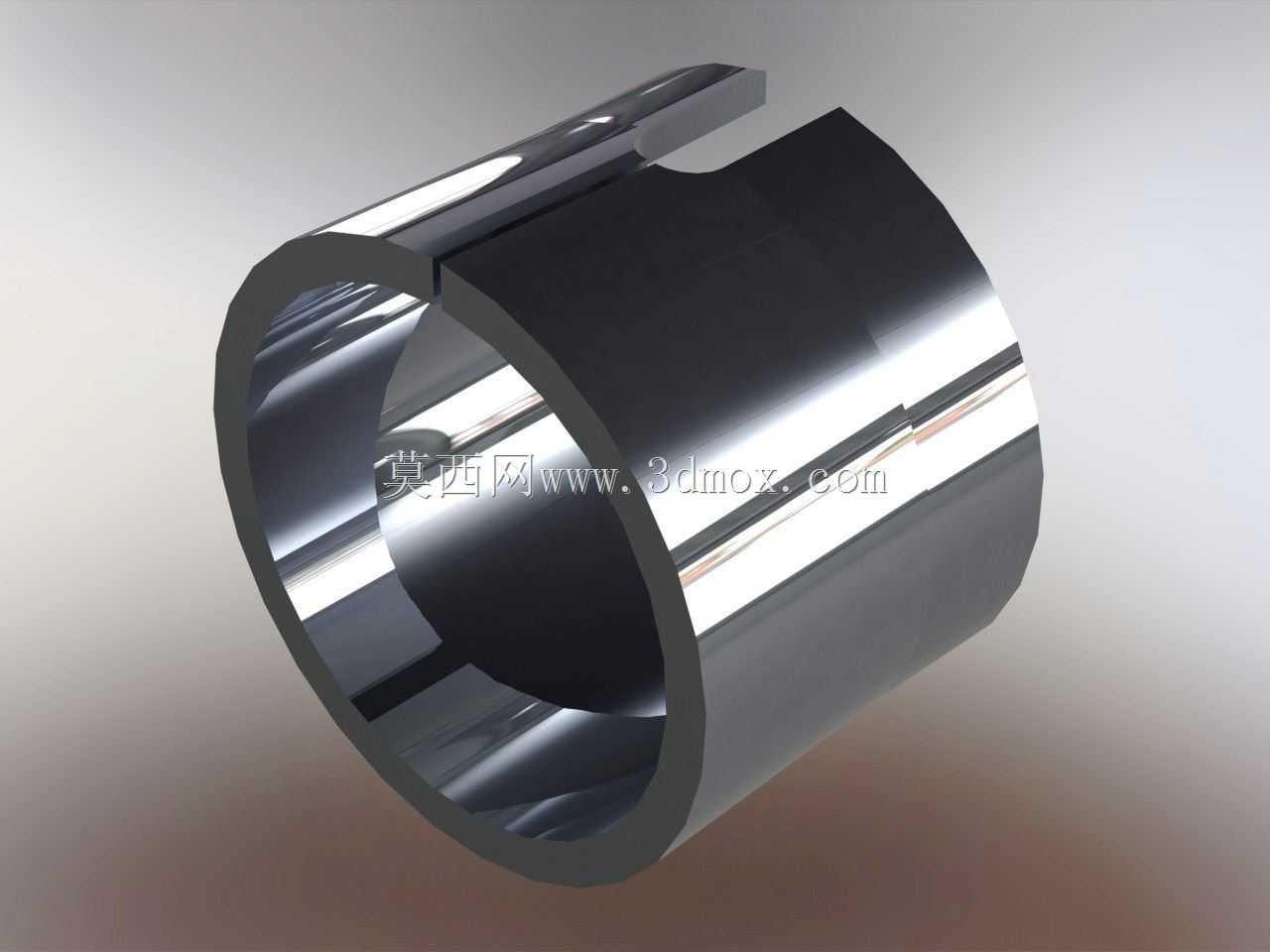

这类固定衬套常应用在液压阀组、小型传动机构、工装夹具的定位环节中，核心作用是为往复运动或者低速转动的轴类零件提供径向支撑，同时补偿安装孔的加工误差，避免轴件直接和基体孔壁摩擦造成基体磨损，后期维护时仅需更换衬套即可，大幅降低设备运维成本。从结构来看，该衬套采用薄壁圆筒设计，侧壁开设的通槽是为了安装时提供一定的收缩余量，方便压入安装孔，同时压装后衬套依靠自身弹性张力贴紧孔壁，避免工作过程中出现衬套跟转、轴向窜动的问题。衬套的内孔经过高精度加工，表面粗糙度控制在较低水平，和配合轴颈的间隙经过精准计算，既可以保证轴件运动顺畅，又能控制径向跳动量在允许范围内，满足精密传动的定位要求。设计过程中首先要确认安装基体的孔位公差，衬套的外径过盈量需要根据基体材质调整，若基体为铝合金这类软质金属，过盈量要适当减小，避免压装时造成基体孔壁胀裂；若基体为钢制件，可适当提升过盈量保证连接可靠性。衬套的轴向长度要略短于安装孔的深度，避免压装后衬套端面突出基体平面，影响相邻零件的装配贴合度。侧壁开槽的宽度和深度需要经过刚度校核，既要保证压装时有足够的变形量，又要避免开槽后衬套整体刚度不足，工作受力后出现过度变形导致内孔失圆。衬套的两端都做了微小的倒角处理，压装时可以起到导向作用，避免压装过程中切屑刮伤安装孔内壁，同时也能去除加工毛刺，防止装配时毛刺脱落进入配合面造成磨损。实际选型应用时，需要先核对配合轴的直径公差，确认衬套内孔和轴的配合间隙符合运动工况要求，若用于有一定冲击载荷的场合，可在衬套压装后增加骑缝销固定，进一步提升连接可靠性；若用于低速轻载的定位场景，仅靠过盈配合加开槽的张紧力即可满足使用需求。这类衬套的材质通常选用耐磨轴承钢，经过热处理后具备足够的表面硬度，内孔抛光后摩擦系数低，能有效延长配合副的使用寿命，相比直接在基体上加工高精度孔，采用衬套结构可以大幅降低基体的加工难度，同时提升易损件的更换便捷性，在各类通用机械设备、液压元件、工装夹具中都有广泛的应用场景。
