工业控制站多管路阀门排布三维设计

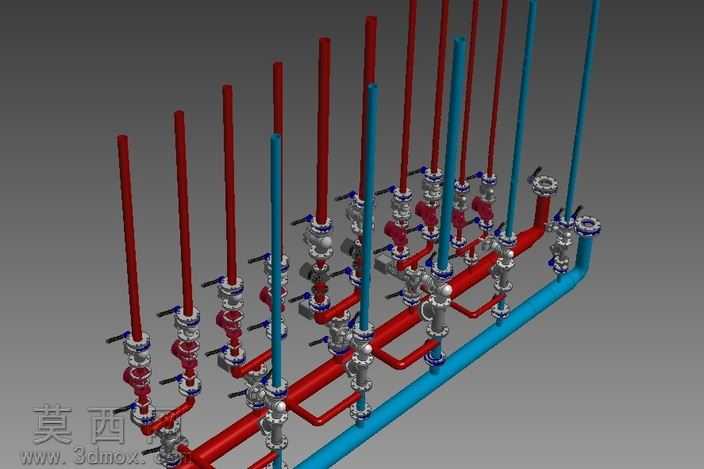

本作品为工业控制站管线系统的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先依据实际控制站的空间布局需求确定整体管线的走向基准，以底部横向主管道作为整个系统的流体输送主干，分别设置红蓝两色管路区分不同介质的输送路径，清晰区分不同功能的管线系统。建模阶段对每一处管道接口、阀门连接位都做了精准的尺寸匹配，所有立式支管均垂直于主管道排布，保证管线排布的规整性与空间利用率，每根支管上依次配置了控制阀、调压阀、截止阀等不同功能的阀件，阀件的建模还原了真实工业阀门的结构特征，包含手轮、阀体、连接法兰、密封结构等细节，所有阀件与管道的连接位都做了同轴度约束，避免出现装配错位的问题。材质渲染阶段，主输送管道与支管分别赋予对应工业管材的材质属性，红色支管采用红色防锈漆金属材质，蓝色主管道采用蓝色防腐涂层金属材质，金属阀件赋予银灰色铸钢材质，手轮部分采用黑色防滑工程塑料材质，通过材质的区分让整个管线系统的功能分区一目了然，同时添加了合适的环境光影与反射效果，让模型的金属质感与工业质感得到充分展现。设计思路上，本模型以空间感知优化为核心目标，完全参照实际财政预算项目中控制站的管线布置参数进行1:1还原建模，将原本平面的管线设计方案转化为直观的三维空间模型，方便施工人员与设计人员快速理解管线的空间走向、阀件操作位置、检修预留空间，避免实际施工过程中出现管线碰撞、操作空间不足的问题。整体管线排布遵循横平竖直的工业管线布置规范，支管间距保持一致，阀件安装高度统一，既满足流体输送的工艺要求，也兼顾了后期运维操作的便利性，每一处管路的转弯处都采用标准弯头连接，法兰连接位的螺栓孔位都做了对应排布，完全符合工业管道安装的规范要求，可直接用于控制站管线施工的方案展示、技术交底与碰撞校验工作。
