手轮驱动剪叉式升降调节支撑机构

项目分类:3D模型 发布时间:2021-08-31 ID:253774
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构
  • 手轮驱动剪叉式升降调节支撑机构

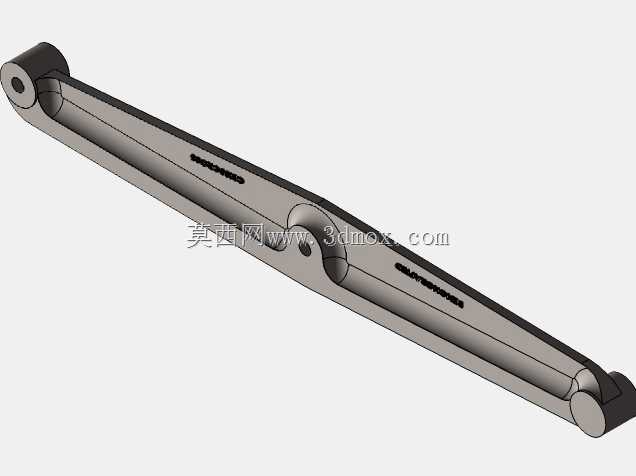

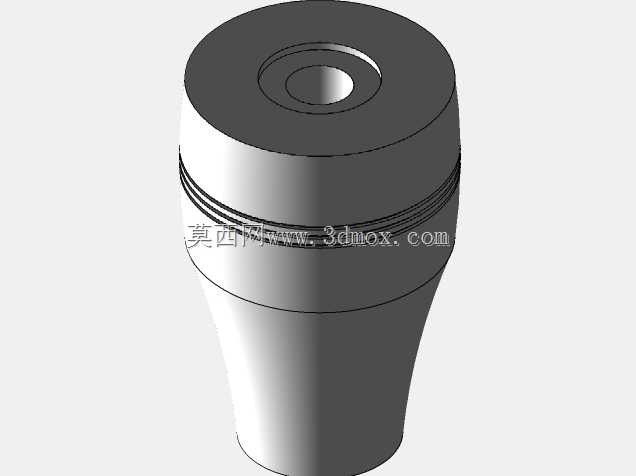

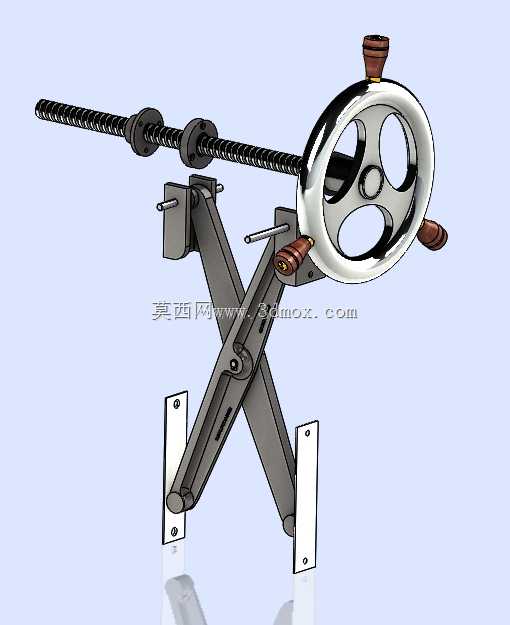

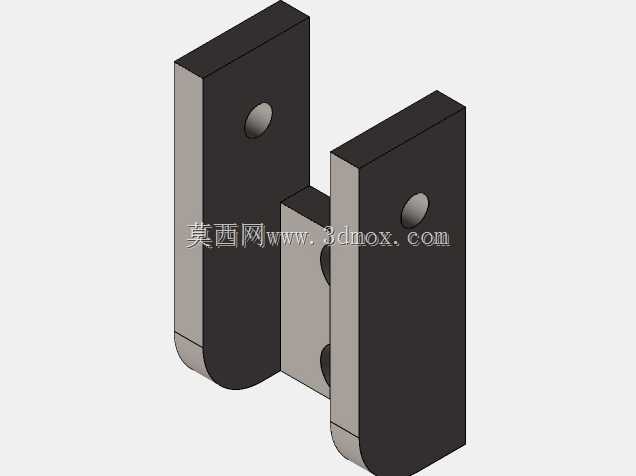

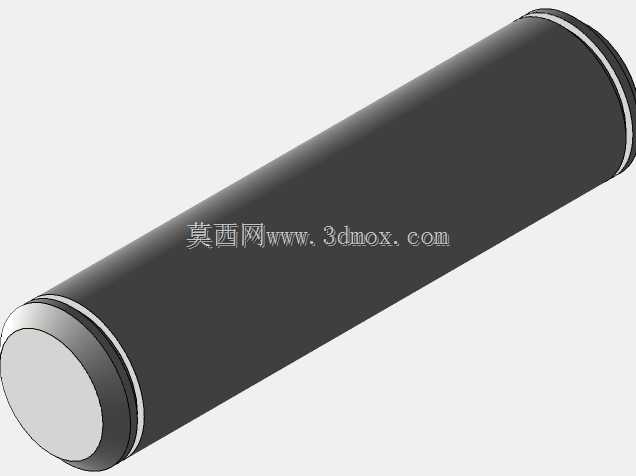

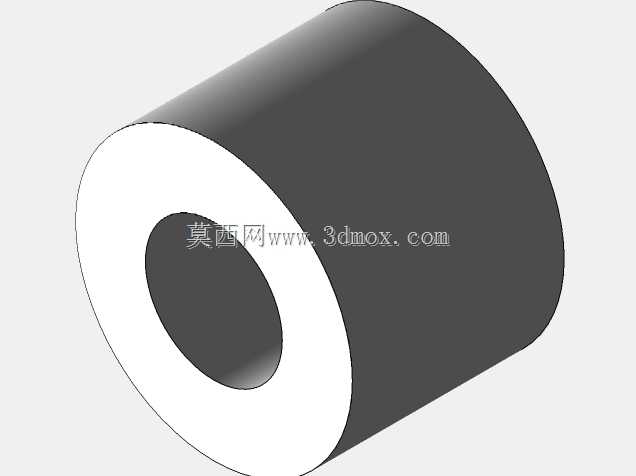

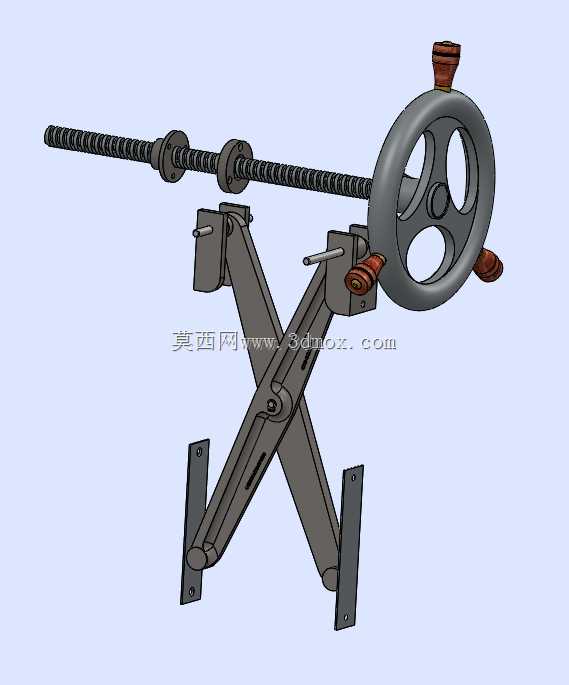

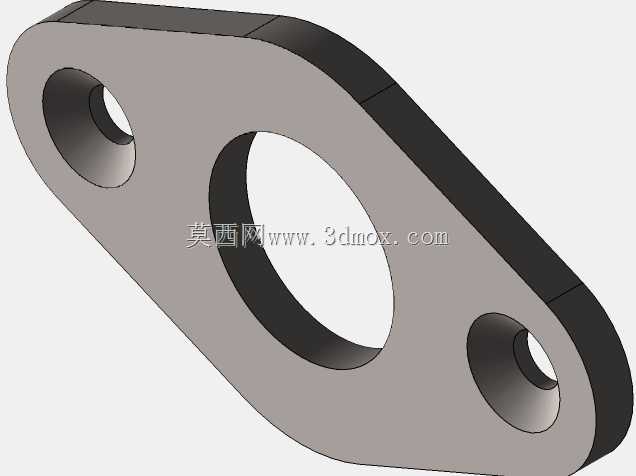

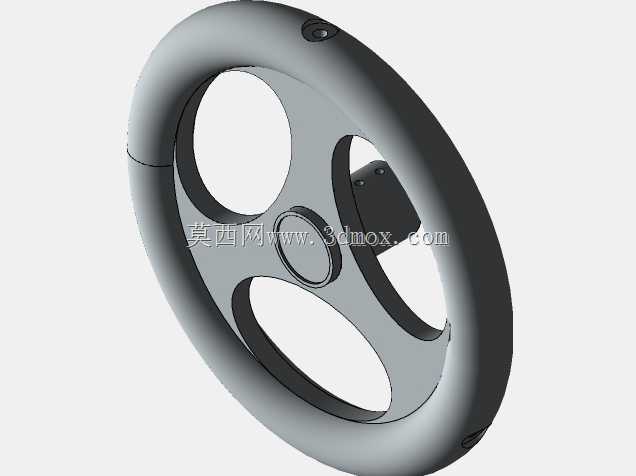

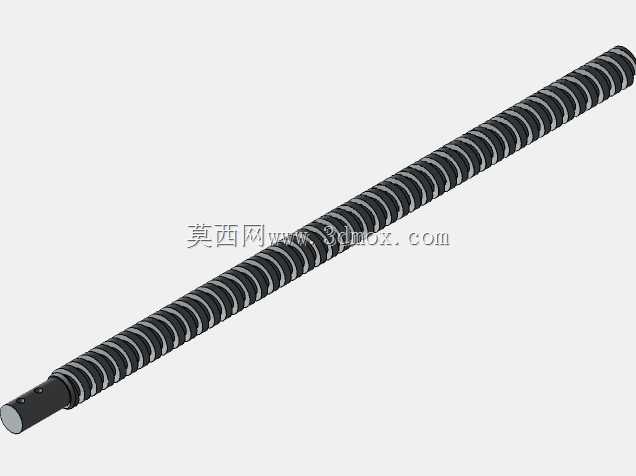

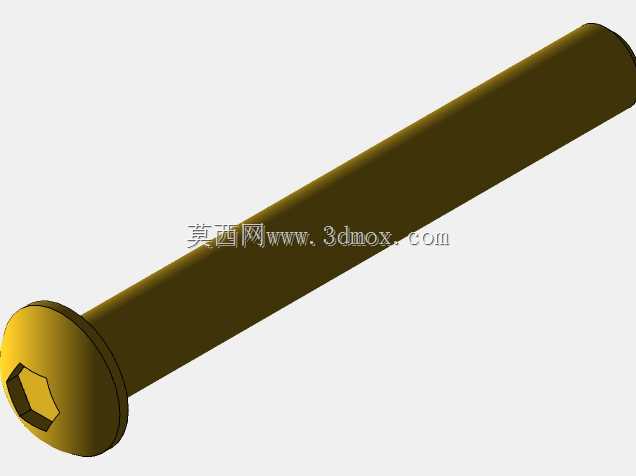

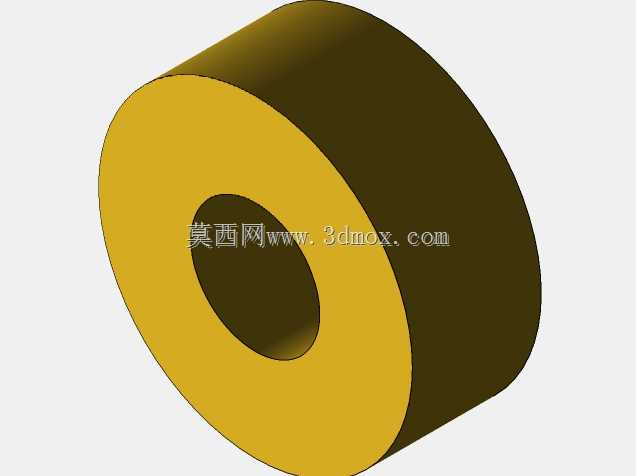

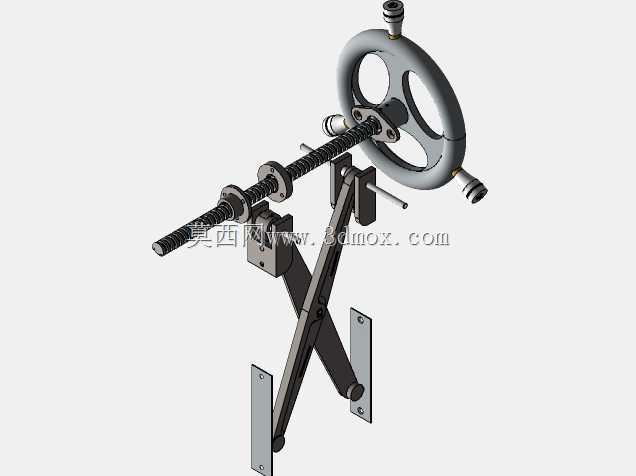

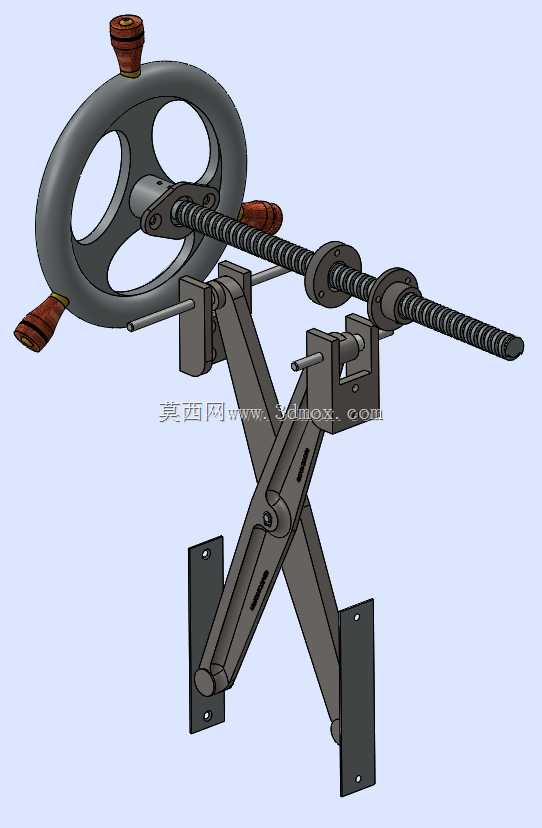

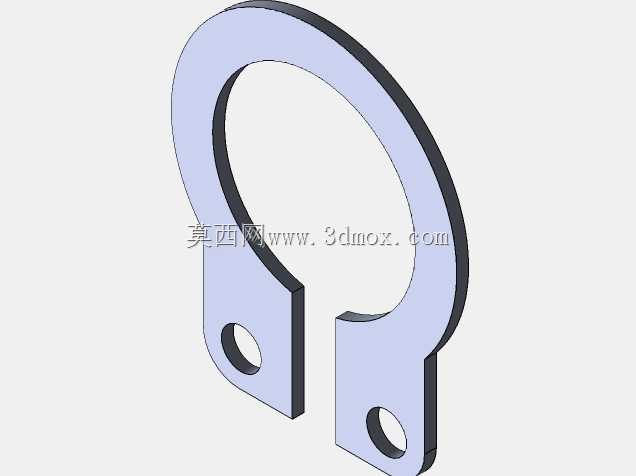

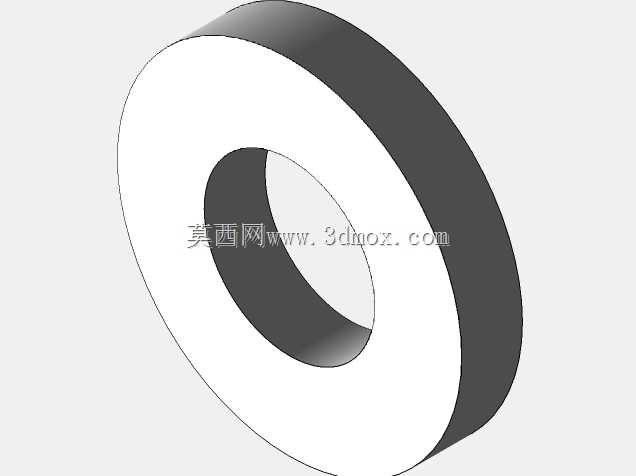

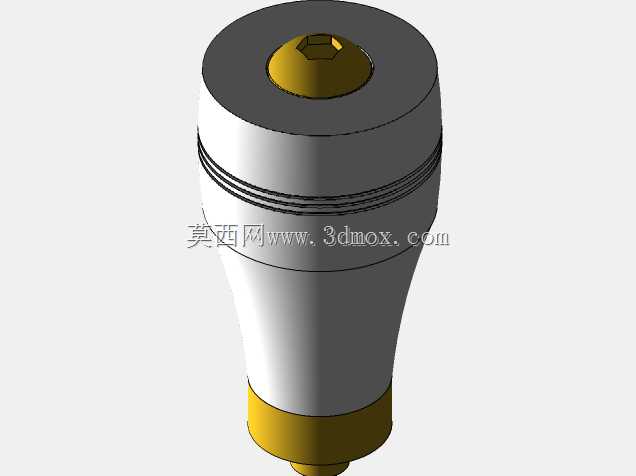

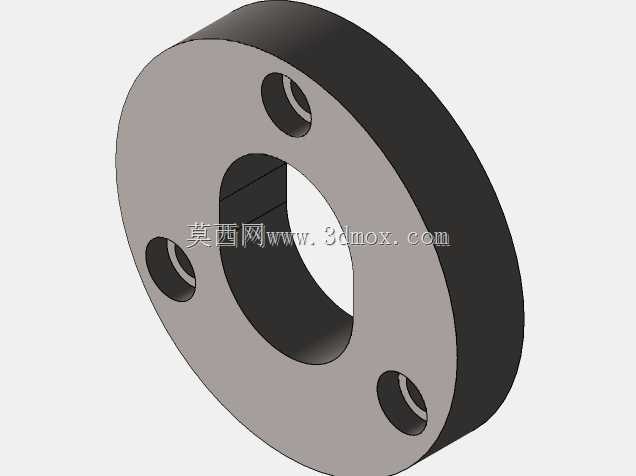

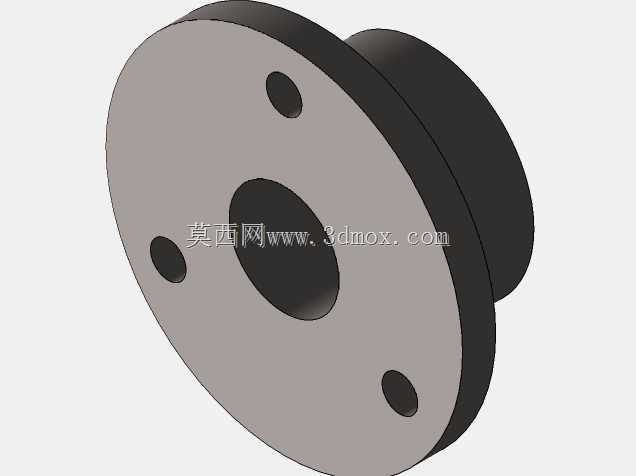

该机构为典型的手动驱动剪叉式升降支撑结构,常见于小型工装夹具调平、实验台高度微调、轻型工件定位支撑等场景,依靠纯机械传动实现高度位置的精准调整,无需外接动力源,适配无供电、防爆要求的作业工位。从功能实现逻辑来看,手轮与梯形丝杠直连,转动手轮时丝杠带动螺母副产生轴向位移,进而驱动交叉布置的剪叉臂绕铰接点转动,实现顶部安装面的垂直升降动作,梯形丝杠自带的自锁特性可保证调整到位后机构不会因负载出现下滑,无需额外增加锁止部件,结构可靠性更高。设计过程中优先考虑了安装适配性,两侧的立式安装板预留了标准螺栓孔位,可直接通过螺栓固定在设备基座或工作台面,安装边界清晰,安装板间距、剪叉臂收拢后的最小高度、完全展开后的最大行程均经过运动干涉校验,全行程范围内剪叉臂、丝杠、手轮部件无运动卡滞,铰接点处采用销轴配合衬套的结构,降低反复调节过程中的磨损量,延长机构使用寿命。手轮边缘设置的三个木质握柄符合人体操作习惯,单手握持转动时施力顺畅,不会出现硌手、打滑的问题,丝杠两端设置的支撑座既保证了丝杠的同轴度,也能承受剪叉臂传递的径向载荷,避免丝杠出现弯曲变形。在实际选型应用中,该类机构多用于负载不大但调节精度要求较高的工位,比如检测工位的工件高度微调、小型工装的快速调平、非标设备的辅助支撑,相比电动升降结构成本更低,维护更简单,不会出现电路故障导致的调节失效问题。建模过程中对所有铰接配合面、丝杠螺母传动副、安装孔位的尺寸公差都做了对应标注,可直接导出工程图用于生产加工,剪叉臂的截面尺寸经过强度校核,在额定负载范围内不会出现结构变形,手轮的转动扭矩经过优化,普通操作人员无需借助辅助工具即可完成全行程调节。
