双轴旋转式激光调节执行机构结构

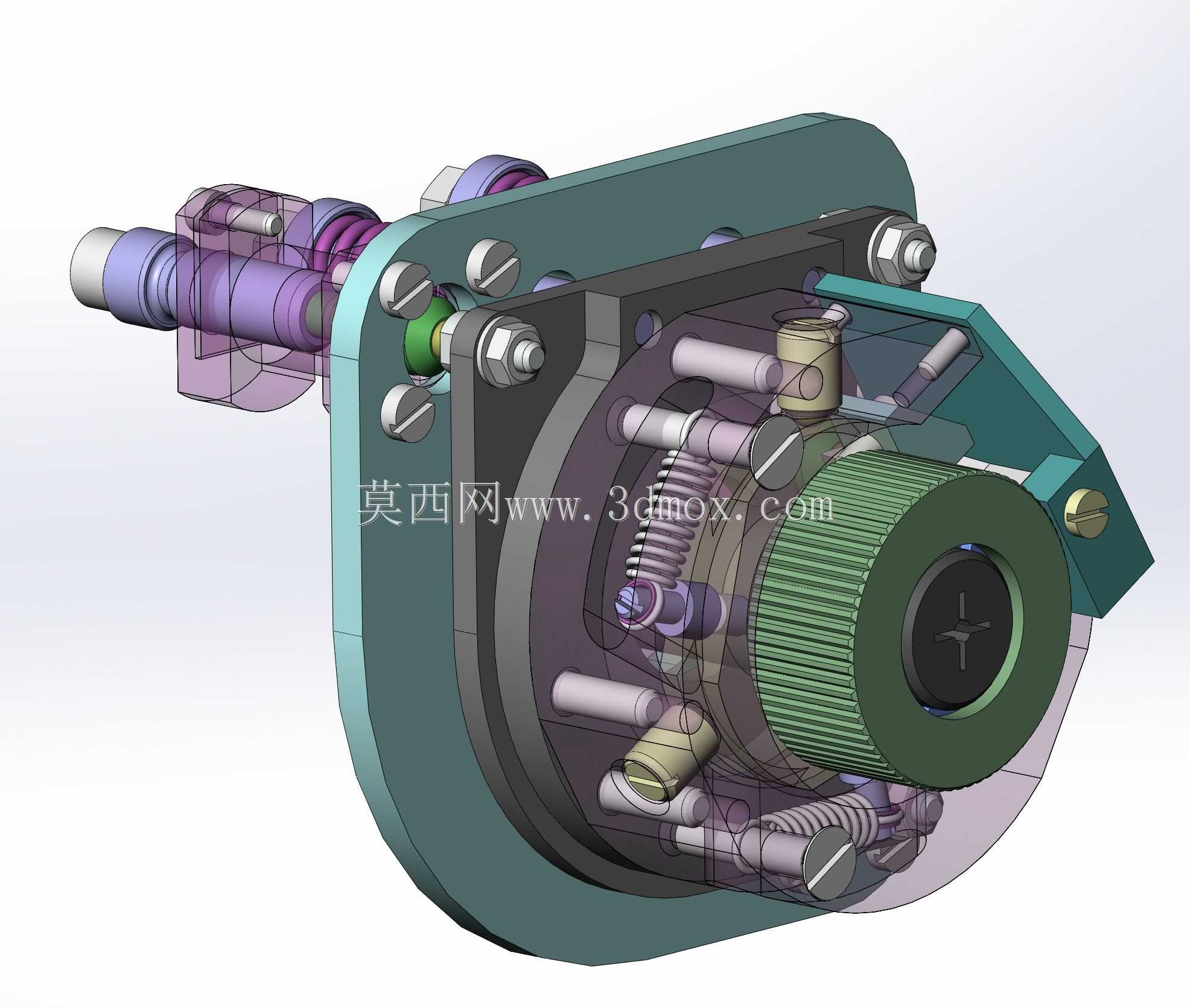

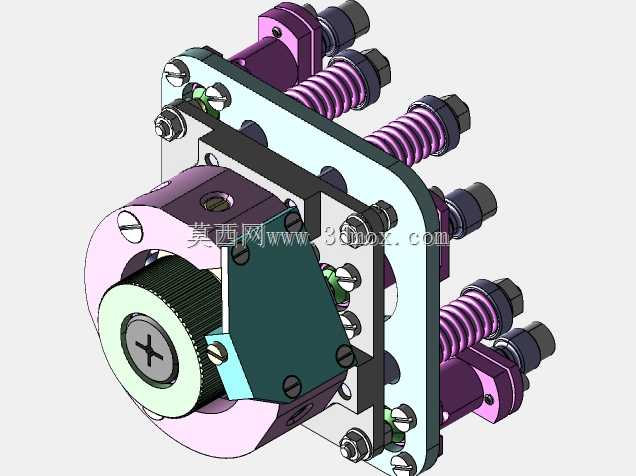

该结构主要面向工业激光加工、光学检测、实验室光路搭建场景下的激光出射角度与位置微调需求，可适配激光打标、激光焊接、光谱检测等设备的光路末端调整环节，解决固定安装激光源无法适配多工位加工、光路偏移后校准难度大的实际问题。结构整体集成两个正交方向的直线调节轴与一个周向旋转调节端，左侧伸出的轴段为直线调节执行端，通过内置的精密螺纹副与复位弹簧配合，实现单方向微米级进给调节，弹簧预紧结构可消除螺纹回程间隙，避免调节过程中出现空程偏差，保证每次调整的位移量精准可控。前端带滚花的旋钮为旋转调节操作端，滚花纹理采用0.8mm间距的直纹设计，方便操作人员徒手操作时获得足够摩擦力，无需额外工具即可完成角度微调，旋钮内部集成周向定位销与阻尼弹片，旋转调节时具备清晰的档位反馈，同时可在调整完成后依靠阻尼力保持位置，不会因设备运行振动出现角度偏移。主体安装基座采用一体化铣削成型结构，安装面预留三个均布的沉头安装孔，可直接固定在设备安装面板上，安装边界尺寸适配主流光学平台的标准孔距，无需额外加工转接板即可完成装配。内部传动结构采用交叉滚子导向与弹簧复位结合的设计，两个直线调节轴呈正交布置，可分别实现激光头在X、Y两个方向的位置平移，配合前端的旋转自由度，可覆盖激光出射方向的全角度调整需求，调节过程中各运动副之间采用无油润滑衬套，避免润滑脂挥发污染光学镜片，适配洁净车间内的使用要求。结构外露的紧固件均采用内六角圆柱头螺钉，装配时可保证外观平整无突出棱角，外壳局部做透明剖视处理的设计仅为展示内部结构，实际量产版本可采用全封闭金属外壳，阻挡加工过程中产生的粉尘进入传动间隙，延长结构维护周期。在设备选型适配时，可根据实际激光头的重量选配不同刚度的复位弹簧，保证重载工况下调节手感依然顺滑，不会出现沉降偏移问题，安装时需保证基座安装面的平面度公差在0.02mm以内，避免装配应力导致调节轴卡滞。
