带挂钩式拉伸弹簧结构三维设计

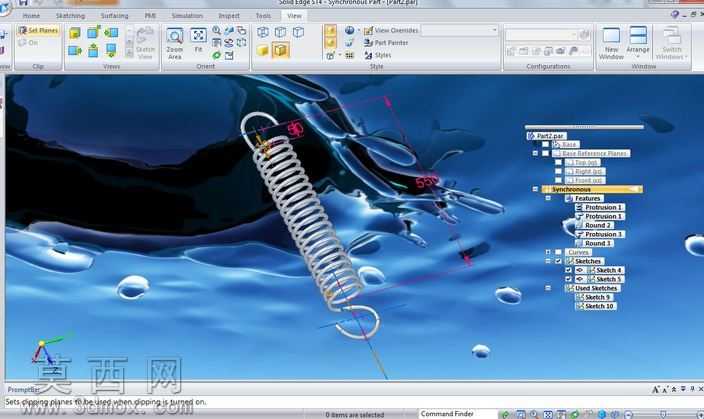

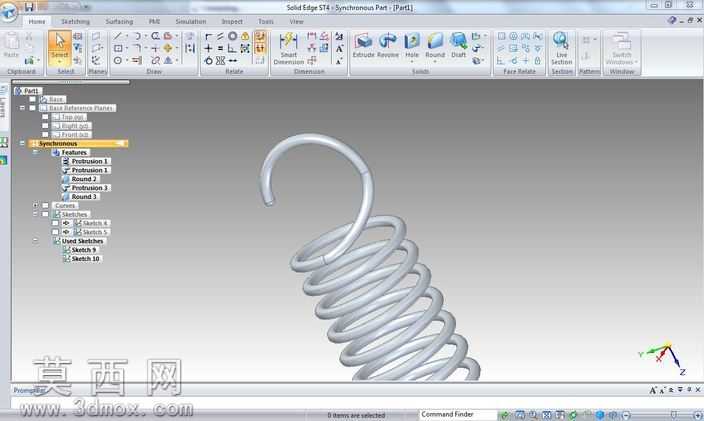

本次设计的带钩拉伸弹簧，采用三维参数化建模方式完成全流程构建，建模过程优先梳理弹簧的核心功能逻辑：该类弹簧主要承受轴向拉伸载荷，端部弯钩用于实现与安装工位的快速挂接固定，因此建模时首先确定弹簧的基础参数，包括有效圈数、弹簧中径、簧丝直径、自由长度、弯钩开口尺寸、弯钩回转半径等核心尺寸，确保结构符合常规拉伸弹簧的力学设计规范。建模阶段首先通过螺旋扫描命令生成弹簧的主体螺旋段，绘制螺旋路径时严格控制螺距参数，保证有效圈数部分的螺距均匀一致，簧丝截面采用圆形轮廓，扫描过程中保持截面与螺旋路径的垂直约束，避免出现簧丝扭曲变形的问题。主体螺旋段完成后，开始构建端部弯钩结构，首先在螺旋段的两个末端分别创建过渡圈，过渡圈的螺距逐步收窄，实现螺旋主体与直段弯钩的平滑衔接，避免应力集中在衔接位置；随后绘制弯钩的弧形路径，将直段簧丝沿弧形路径扫描，形成半环形的挂钩结构，弯钩末端做微小的收边处理，去除尖锐棱角，既避免安装时划伤操作人员，也能减少挂接时的应力集中。材质与渲染环节，为弹簧赋予常用的弹簧钢材质，调整金属材质的粗糙度参数，还原弹簧钢经过表面处理后的哑光金属质感，添加轻微的环境反射效果，让螺旋结构的层叠层次感更加清晰，通过调整场景光源角度，让簧丝的圆柱曲面呈现自然的明暗过渡，清晰展现每一圈簧丝的轮廓与间距，方便查看整体结构比例。结构校验阶段，重点检查弯钩与螺旋主体的衔接位置是否存在曲面缝隙、重叠等建模缺陷，通过剖面查看功能确认簧丝的截面尺寸全程保持一致，螺旋段的圈数间距均匀无偏差，弯钩的对称度符合安装要求，确保模型可直接用于后续的装配模拟、工程图导出或者3D打印验证。整个建模过程遵循参数化设计逻辑，所有尺寸均可通过参数面板快速调整，方便后续根据不同的载荷需求修改弹簧的刚度、长度、挂钩尺寸等参数，适配不同的安装使用场景。
