多层剪叉式液压升降作业平台结构设计

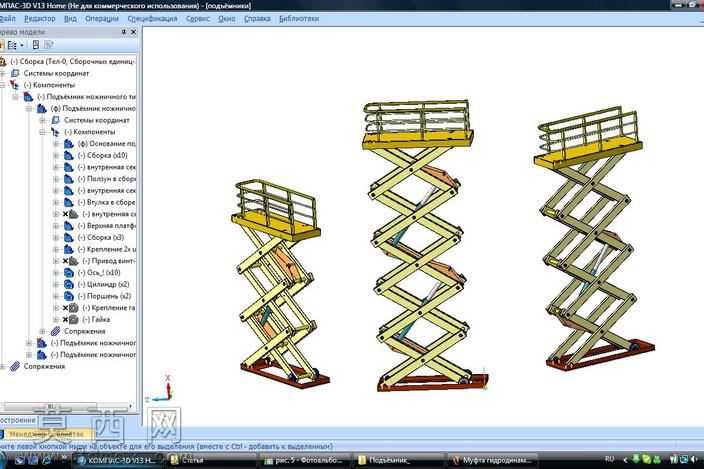

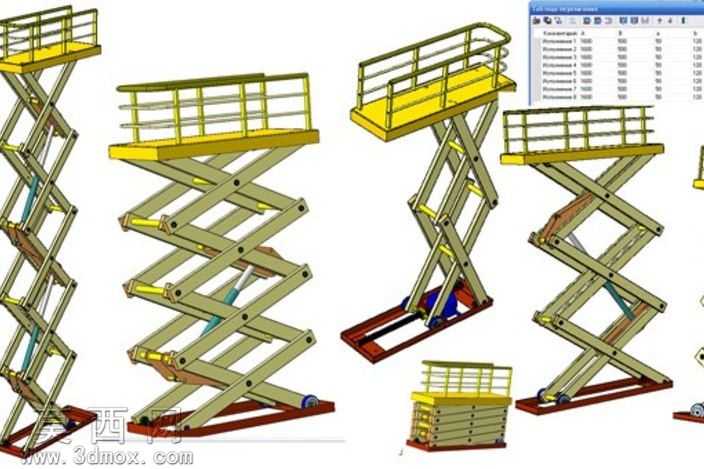

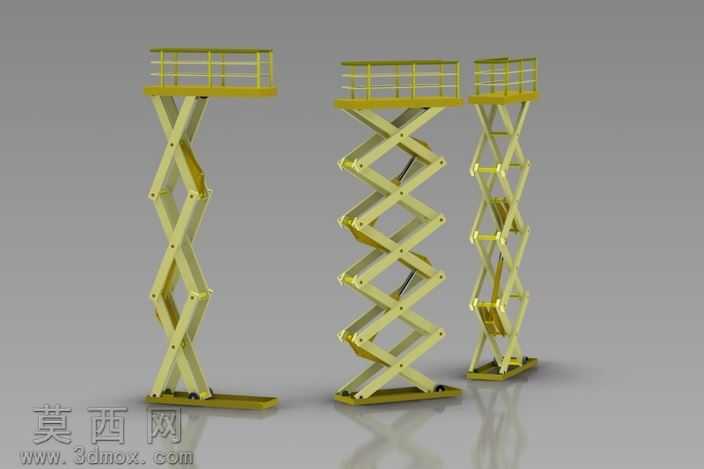

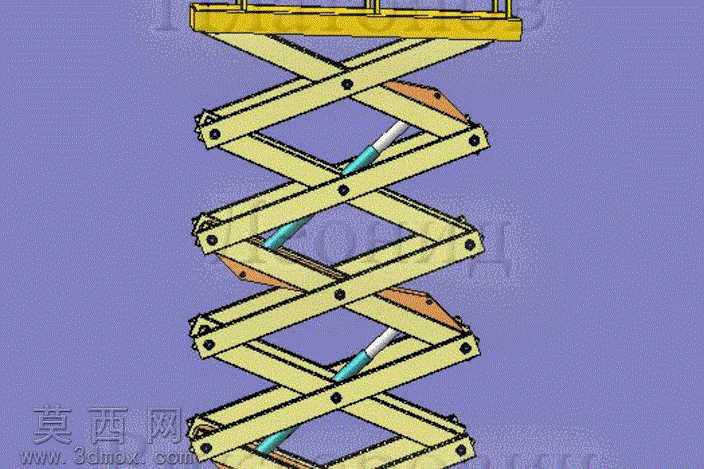

本作品为多层剪叉式液压升降作业平台的三维结构设计，建模过程中严格遵循机械设计的尺寸配合规范，对每一层剪叉臂的铰接点位、臂长比例、交叉转动间隙都做了精准的参数化设定，确保剪叉结构在伸缩过程中运动轨迹顺滑无卡滞，不会出现运动干涉问题。模型完整还原了剪叉升降结构的核心组成：包含顶部承载作业平台、多层交叉铰接的剪叉支撑臂组、内置的多级液压驱动油缸、底部安装基座，以及每一处铰接位置的销轴、轴套、限位挡块等细节结构，所有零部件的装配关系都按照实际机械装配逻辑搭建，可直观呈现剪叉结构的运动传动逻辑。材质渲染方面，对剪叉臂结构件赋予了哑光工业黄的金属漆面材质，模拟工程起重设备常用的防护涂层质感，对液压油缸的缸筒部分赋予亮面镀铬金属材质，活塞杆部分做了抛光金属质感处理，铰接销轴做了发黑防锈的金属质感区分，顶部平台做了防滑花纹钢板的纹理表现，背景采用低饱和度的纯色衬托，让整体结构的层级关系清晰可辨。设计思路上，采用多层剪叉叠加的结构形式，相比单层剪叉结构在收拢状态下占用更小的竖向安装空间，伸展后可获得更大的升降行程，每一组剪叉臂之间都设置了独立的液压驱动单元，配合剪叉的力臂放大特性，可在较低的油缸推力下实现大吨位载荷的平稳举升，铰接点位的布局经过反复优化，让升降过程中平台始终保持水平状态，不会出现偏载倾斜的问题，同时在每一层剪叉的极限伸展位置都预留了机械限位结构的安装位，避免油缸超出行程引发结构失稳，整体结构兼顾了收拢体积小、举升行程大、承载能力强、运行平稳的特点，可广泛适配高空作业检修、货物垂直转运、工位高度调节等多种应用场景，模型结构完整，细节表现到位，可直接用于结构验证、方案展示以及后续的工程图纸转化参考。
