三工位独立伺服驱动升降机构

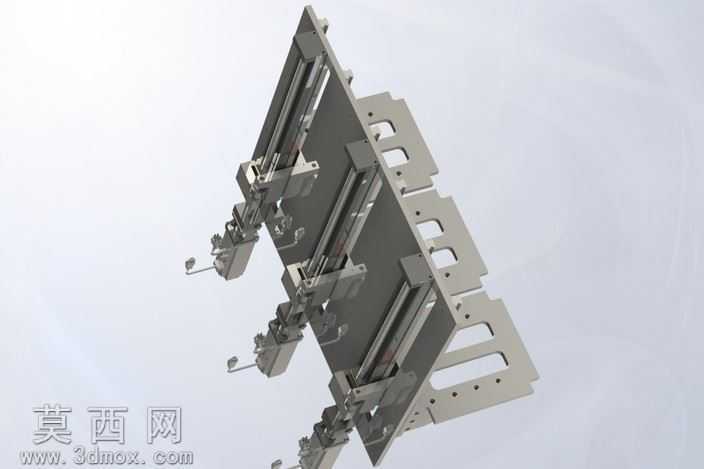

本模型为三工位独立伺服升降机构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计装配规范，对所有零件的配合公差、安装基准进行了统一约束，确保各运动部件无干涉、运动路径顺畅。模型整体采用立式安装板作为承载基体，安装板上平行布置三套完全独立的伺服升降单元，每套单元均集成伺服驱动模组、直线导轨副、传动丝杆、末端执行安装位，可实现三个工位的独立升降动作，互不干扰，能够适配多工位同步或异步作业的自动化产线需求。材质设定上，安装板采用阳极氧化铝材质渲染，表面做哑光磨砂质感处理，导轨、丝杆等传动部件采用轴承钢材质，呈现金属镀铬的亮面反光效果，伺服电机外壳采用哑光工业灰漆面材质，末端工装位采用不锈钢金属质感，整体渲染效果贴合工业设备真实材质表现，光影层次清晰，能够直观展现设备的结构层次与装配关系。结构设计上，每套升降单元的导轨采用双轨平行布置，提升升降过程的抗偏载能力，丝杆与伺服输出端采用联轴器直连，减少传动间隙，保证升降位置精度，安装板侧边预留多组安装槽位，可适配不同的机架安装需求，三套单元的间距可根据实际工位需求进行调整，具备较强的适配性。设计思路围绕多工位独立作业的需求展开，摒弃传统单升降台的统一驱动模式，采用三套独立伺服控制，可根据不同工位的作业高度需求单独设定升降行程与速度，既能够满足同步升降的批量作业需求，也可实现不同工位的差异化高度调节，大幅提升机构的场景适配能力，建模过程中对所有运动部件做了运动仿真校验，确认全行程范围内无零件碰撞、无行程超限问题，各紧固件的安装位置均预留了操作空间，方便后期装配与维护。
