撬装式化工制药反应配料集成装置

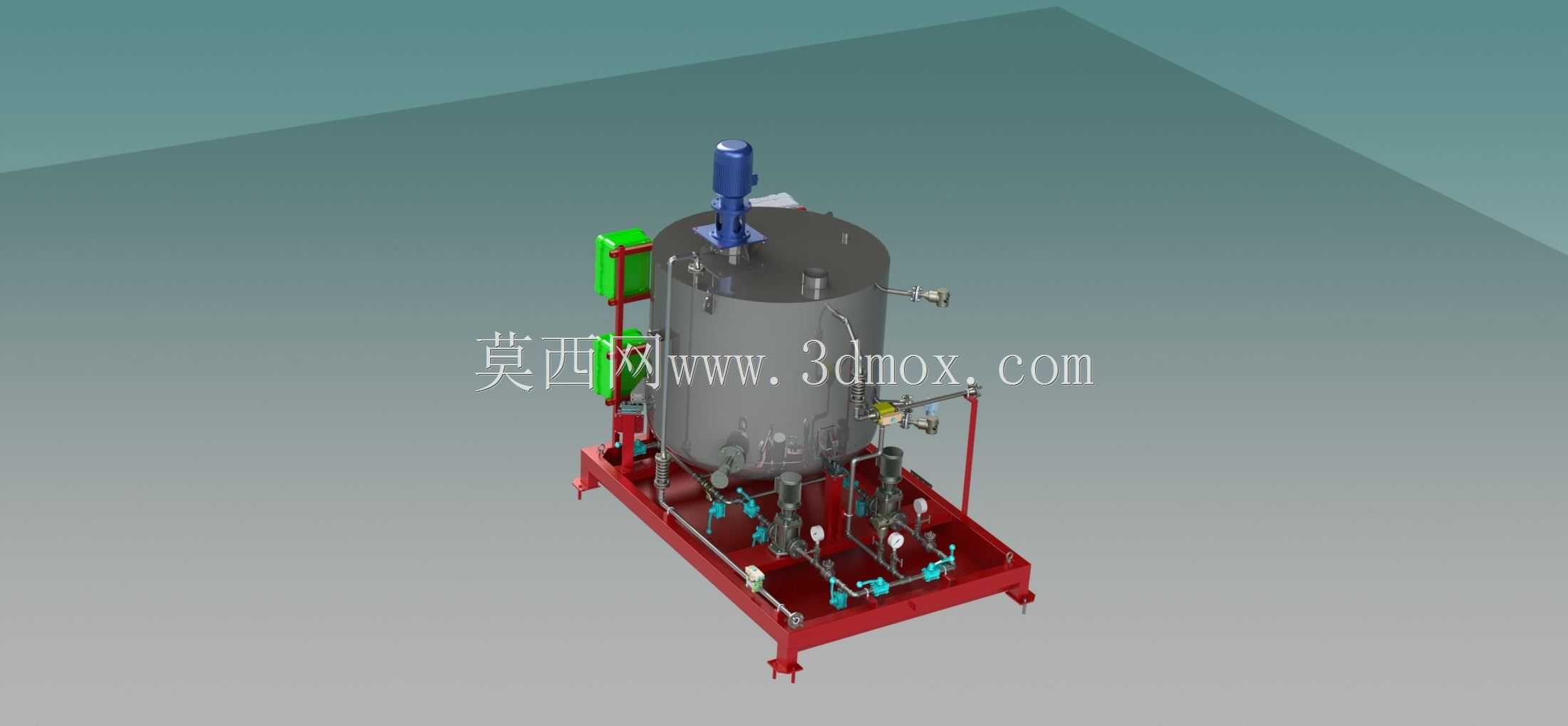

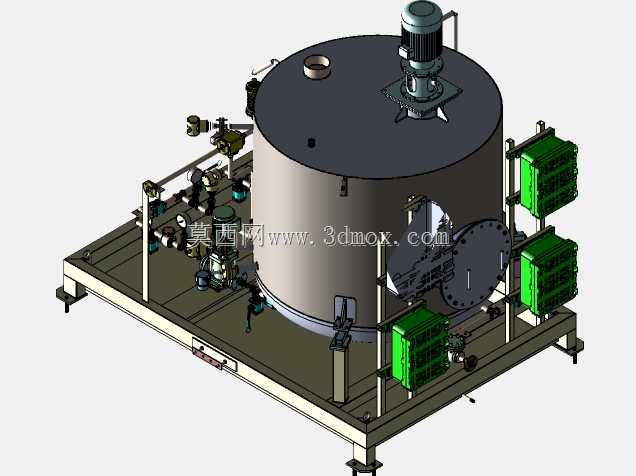

这套集成装置主要面向精细化工、医药中间体生产的小批量配料、反应工序场景，适配车间内固定工位的连续化小批量生产需求，也可作为中试线的核心反应单元使用，替代传统分散布置的单台反应釜、输送泵、管路组件，减少现场安装的配管、找平工作量。设备整体采用撬装式集成设计，所有功能部件全部集成在统一的钢制焊接机架上，机架底部预留叉车孔与调平地脚，无需额外制作混凝土安装基础，就位后仅需对接进料、出料、公用工程接口即可投入使用，安装边界控制在单块标准工业托盘的占地范围内，适配多数老旧车间的狭小工位布局，也可整体吊装转移至不同生产区域适配多品种柔性生产需求。核心反应罐体采用立式承压结构设计，顶部配置顶入式搅拌组件，搅拌轴延伸至罐体下部，搭配适配高粘度物料的桨叶结构，可满足物料混合、反应过程中的均质搅拌需求，罐体侧壁预留温度检测、压力检测、观察口等标准接口，可根据实际工艺需求加装传感器、视镜等配件，罐体外侧配置绿色方形附属箱体，用于容纳接线端子、小型控制元件或者辅助换热组件，减少外部走线的杂乱问题。罐体下方的撬座层面分层布置多台流体输送泵、手动阀门、管路组件与仪表，管路全部采用硬管焊接搭配法兰连接的结构，按照工艺流程走向排布，减少不必要的管路弯折造成的流阻损失，每台泵的进出口都配置独立控制阀门与压力显示仪表，可单独控制单路物料的输送流量与压力，实现多路物料的精准配比进料、反应完成后物料的转输送出，不同管路采用差异化的颜色标识，方便现场操作人员快速识别物料走向，降低误操作概率。设计过程中优先考虑日常操作与维护的便利性，搅拌驱动装置布置在罐体顶部正中心位置，预留足够的检修空间，可直接在撬装平台上完成搅拌密封件、驱动电机的更换维护，无需拆解周边管路；撬座上的泵组全部采用底座螺栓固定的安装方式，对齐安装基准面，保证泵轴与管路接口的同轴度，减少运行过程中的振动与泄漏风险，机架底部的调平地脚可适配车间地面不平整的工况，调整后保证整体设备的水平度，避免搅拌轴偏磨、泵组运行异响的问题。整套装置的管路布局经过优化，在保证工艺流程顺畅的前提下尽可能压缩整体外形尺寸，操作侧预留足够的站立操作空间，阀门、仪表的安装高度都符合人体工程学要求，操作人员站在地面即可完成所有阀门操作、仪表读数工作，无需额外搭建操作平台。
