带底置均质器双夹套混炼搅拌设备

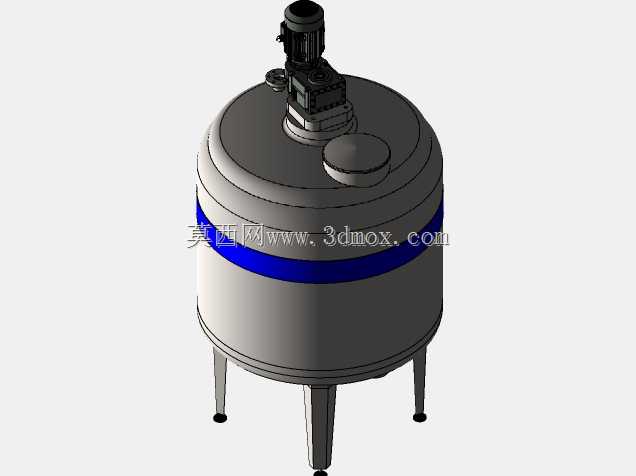

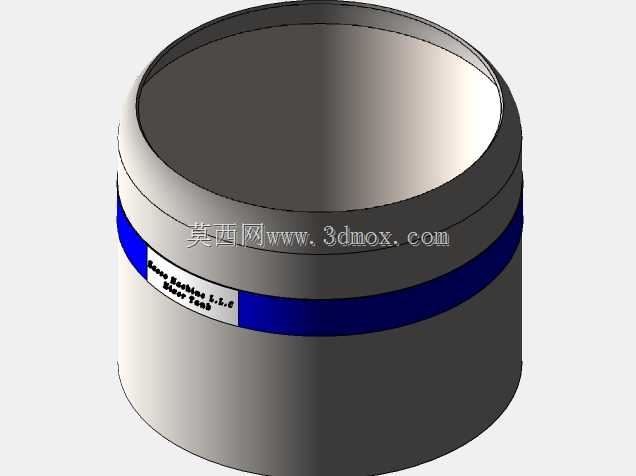

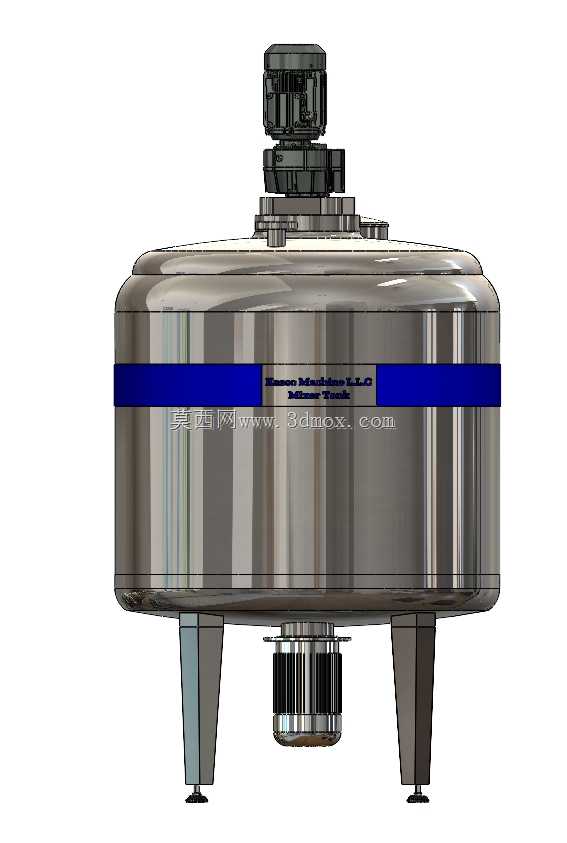

该设备主要应用于食品酱料、精细化工浆料、日化膏体类物料的混配均质工序，可在带压或常压工况下完成物料的搅拌混合、温度调控、均质细化作业，适配中小批量多品种的生产场景，也可作为中试线的核心反应混配单元使用。设备采用立式圆筒罐体结构，上封头配置顶入式搅拌驱动组件，可根据物料特性选配桨叶、螺带或涡轮式搅拌桨，实现罐内物料的轴向与径向循环流动，避免物料分层沉积；罐体下部设置底装式均质器，直接伸入罐底最低液位区域，可对罐底沉积的重质组分进行高速剪切均质，解决常规顶搅拌无法覆盖罐底死角的问题，均质头采用快拆结构设计，便于日常拆洗与易损件更换，符合食品、医药类生产的卫生级维护要求。双夹套结构包覆罐体直筒段区域，夹套内部可通入导热油、冷却水或蒸汽，根据工艺需求完成对罐内物料的加热、保温或冷却控温，夹套流道采用螺旋导流设计，避免介质短路，提升换热效率，夹套外部做镜面抛光处理，减少外壁积尘，便于车间日常清洁。罐体采用三点式支腿支撑，支腿底部配置可调式脚杯，可适配安装地面的不平整度，安装时需预留罐体顶部驱动装置的检修空间，以及底部均质器的拆装操作空间，罐体侧壁预留温度检测口、物料进出接口、人孔或手孔等工艺接口，可根据实际工艺需求增减接口位置与规格。设计过程中优先考虑罐体的承压能力与搅拌动平衡匹配，顶搅拌与底均质器的安装同轴度需控制在合理公差范围内，避免运行过程中出现轴系振动；夹套与内罐的焊接采用连续满焊工艺，焊后做水压试漏检测，杜绝介质串漏风险，罐体内部所有转角做圆弧过渡处理，无卫生死角，便于CIP在线清洗作业。
