镂空星型方位指示罗盘结构设计

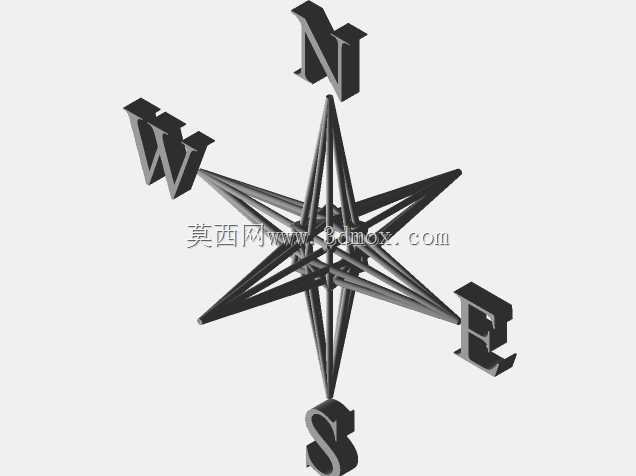

这款方位指示罗盘的结构设计，最初是为户外勘测设备配套的定向标识组件做的方案，后续也可适配车载导航配套装饰、户外装备集成、科普展示装置等多个场景的定向指示需求。不同于传统实心罗盘的厚重结构，这款设计采用了镂空星型辐条式主体框架，四个方位端点分别对应北东南西四个正方向，端点处的方位标识采用立体凸起结构，从任意观察角度都能快速识别方位指向，不会因为视角偏差出现识别误差。

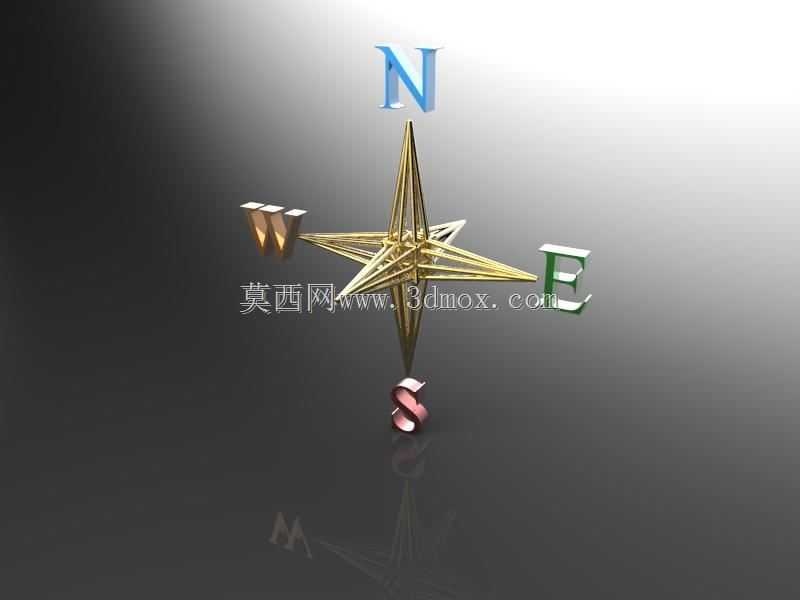

从功能特性来看，主体星型框架采用等辐条对称布局，每根辐条的截面做了渐变收窄处理，从中心交汇点向方位端点逐步收窄，既保证了中心位置的结构强度，也减少了整体的材料用量，降低组件自重。四个方位的标识块采用差异化的造型与配色区分，北向标识采用蓝色立体字块，东向为绿色，西向为古铜色，南向为红铜色，即使在光线不足的环境下，也能通过色彩差异快速定位北向基准，符合户外使用的实际识别需求。

设计过程中首先确定了中心旋转基准点的位置，所有辐条均以中心点为基准做圆周阵列分布，相邻辐条的夹角严格控制为90度，保证方位指向的精度误差控制在结构设计允许的范围内。方位标识块与辐条端点的连接采用嵌入式卡合结构，不需要额外的粘接或紧固件，装配时直接将标识块卡入辐条端部的卡槽即可，既简化了装配流程，也避免了紧固件外露影响整体外观效果。底部预留了标准的安装接口，可适配直径8mm的标准安装轴，安装基准面与主体框架的垂直度公差控制在0.05mm以内，保证安装后罗盘旋转时不会出现偏摆卡顿的问题。

外形尺寸上，主体星型结构的最大外接圆直径控制在120mm，整体高度（含标识块凸起）为35mm，安装底座的直径为20mm，安装时需要预留的最小边界空间为直径150mm的圆形区域，高度方向预留40mm的安装间隙即可，不会占用过多的设备内部空间。辐条的镂空设计也减少了风阻，在户外有风的环境下使用时，不会因为气流冲击导致方位指示出现偏移，同时镂空结构也不容易积灰积水，日常使用不需要频繁清理维护，适配户外复杂的使用环境。中心交汇点做了圆弧过渡处理，没有尖锐棱角，避免装配和使用过程中出现划伤的风险，所有外露的棱边都做了R0.5的倒圆角处理，触感光滑无毛刺，符合机械产品的安全设计规范。
