HB-400D型4英寸内径软管悬挂吊具

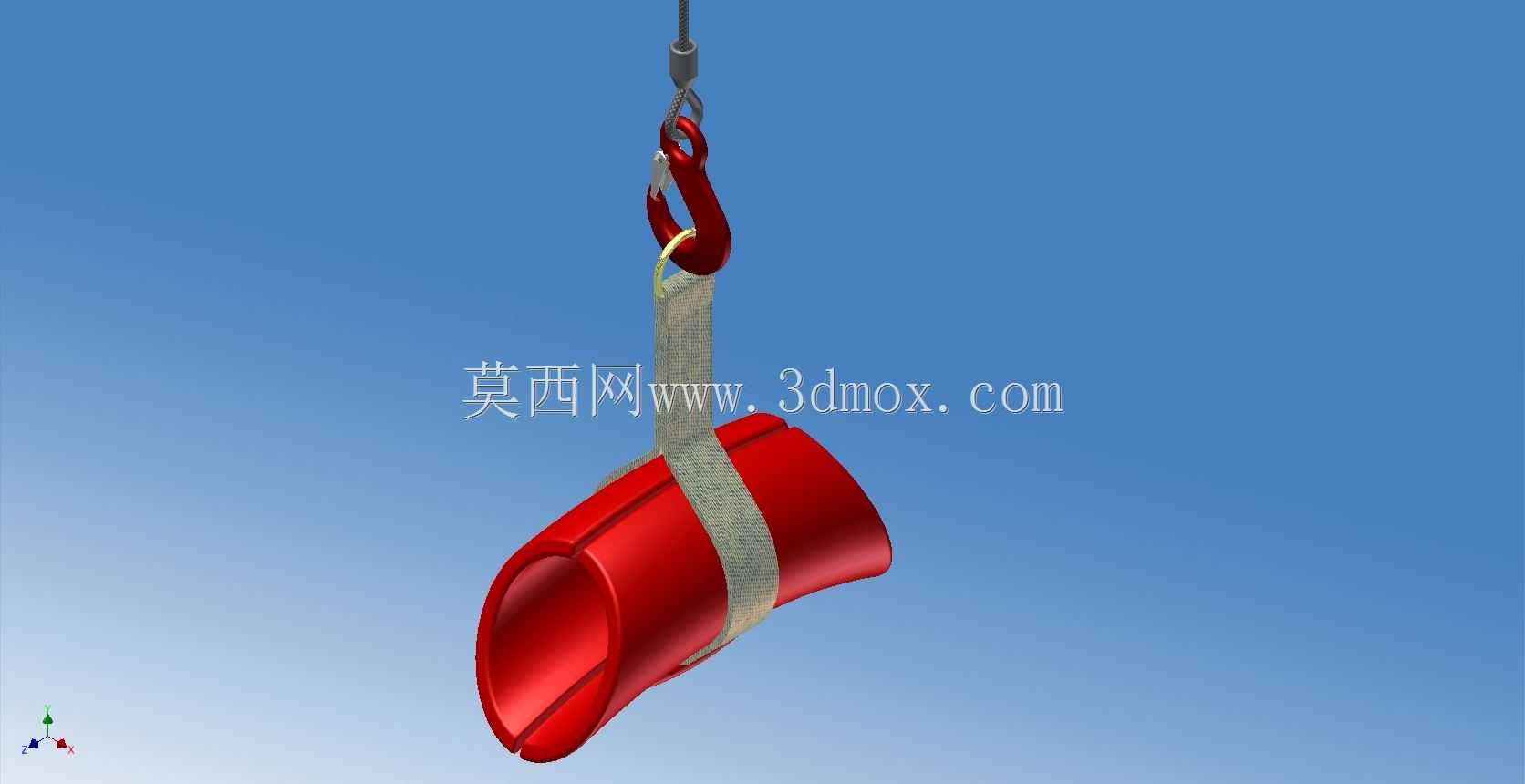

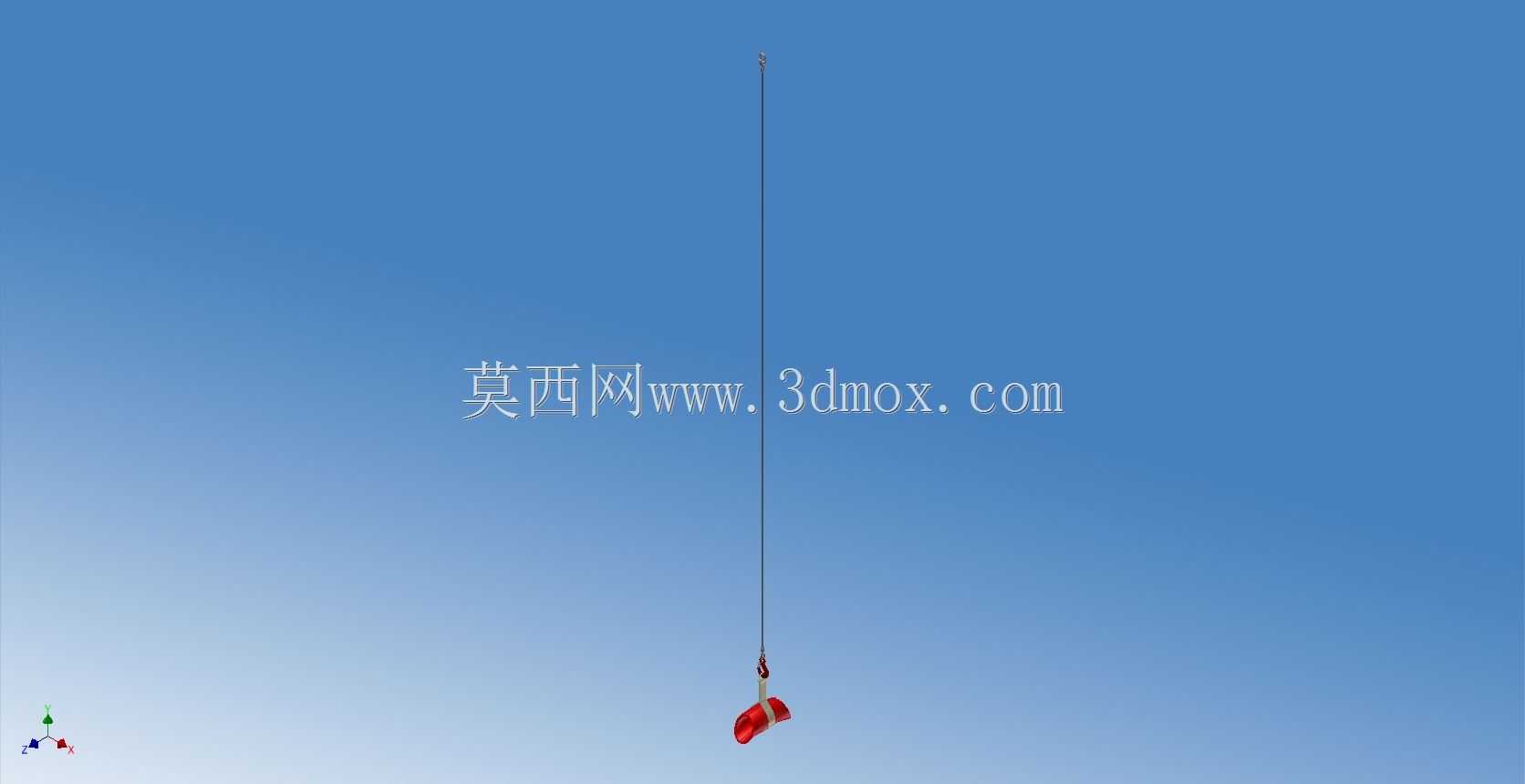

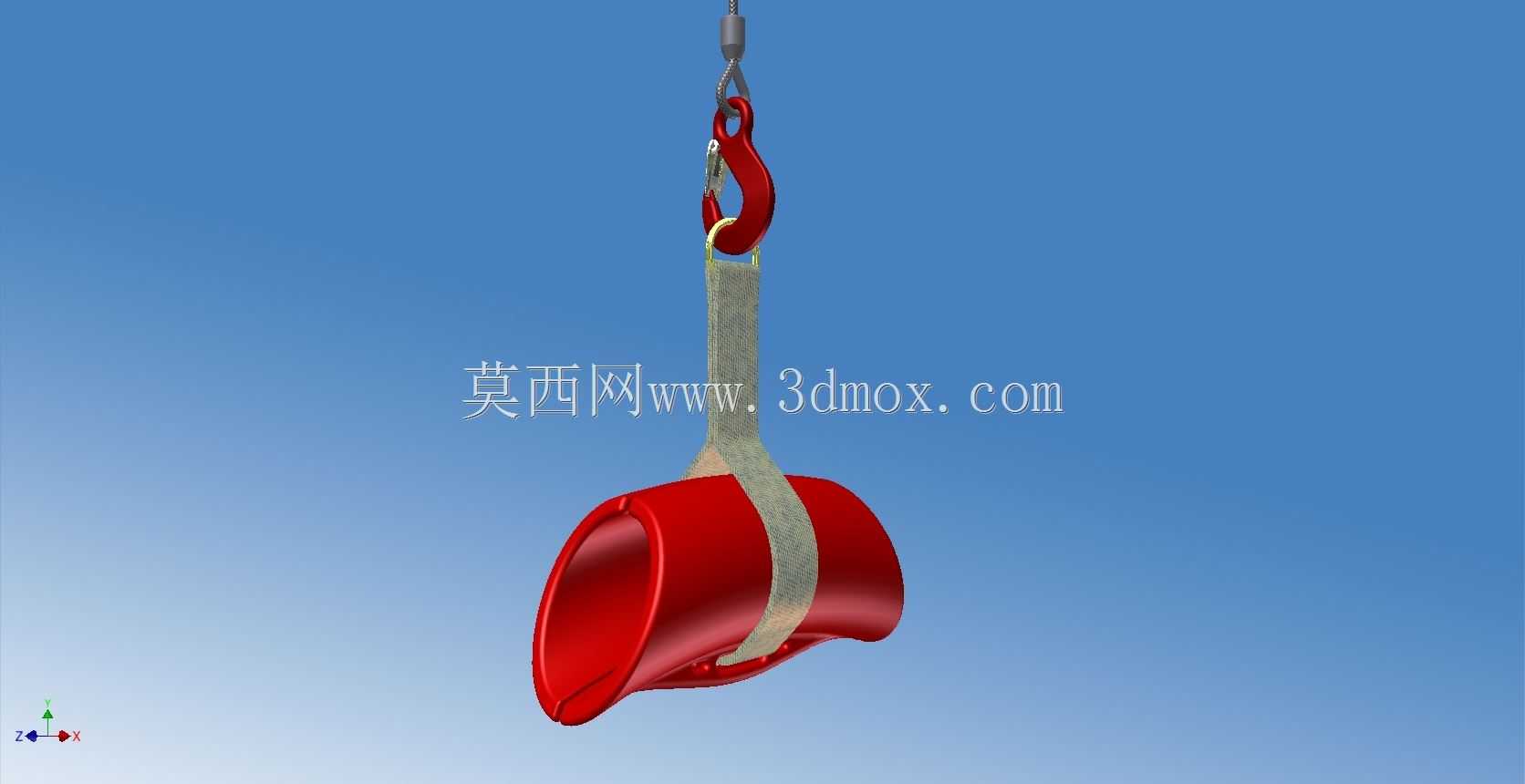

在流体输送类作业现场，大口径软管的移位、临时悬挂固定一直是现场运维的常见痛点，尤其是4英寸内径的输料、输水软管，单米自重加上管内介质重量，常规的绳索捆绑吊装很容易出现软管形变、弯折堵流，甚至捆绑滑脱的安全隐患，这款软管悬挂结构正是针对这类场景设计的专用吊装辅件。从结构设计逻辑来看，该悬挂件采用弧形承托主体，曲面弧度完全匹配4英寸内径软管的外壁曲率，接触区域做了宽面过渡处理，不会像窄吊索那样在吊装时对软管壁产生局部应力集中，避免软管被挤压变形影响内部流体通路，承托面的弧度经过反复校核，吊装状态下软管的自然弯曲半径符合工程软管的最小弯曲半径要求，不会出现折管损伤内部增强层的问题。上部的连接结构适配标准起重吊钩，通过高强度织带与承托主体连接，织带的宽度和抗拉强度匹配对应规格软管满介质状态的总重量，连接点做了防磨处理，避免长期吊装过程中织带与金属承托件反复摩擦出现断丝隐患。实际应用场景覆盖多个工程领域，在市政应急排涝作业中，可用于临时悬挂大口径排水软管，调整软管排布走向，避免软管拖地被过往设备碾压；在工矿企业的流体输送工位，可用于固定输料软管的悬空段，减少软管接头处的拉扯应力，延长接头和软管的使用寿命；在船舶码头的油料、淡水补给作业中，也可用来悬挂输送软管，适配潮汐带来的船体位移，避免软管过度拉扯。从安装边界来看，该悬挂件的承托槽宽度完全适配4英寸软管的外径尺寸，上部吊环的尺寸适配常规1-5吨级的起重吊钩，吊装时不需要额外加工转接件，直接挂入吊钩即可使用，承托主体的边缘做了圆角钝化处理，不会割伤软管的外橡胶层，整体结构没有突出的尖锐棱角，现场操作时不会划伤作业人员。设计过程中重点考量了吊装状态的受力平衡，承托件的重心与上部吊点处于同一垂直线上，起吊后软管不会出现侧翻滑脱的问题，织带与承托件的连接位置做了防滑定位，起吊过程中织带不会沿承托件边缘窜动，保证吊装过程的稳定性。不同于通用吊具的通用性妥协，这款结构专门针对大口径软管的吊装需求做了适配，不需要现场对软管做额外的捆绑防护，单人即可完成挂装操作，能大幅提升现场软管吊装、排布的作业效率，同时降低软管吊装过程中的损坏概率，减少现场运维的配件损耗成本。
