多股分层抗扭钢丝绳结构三维数模

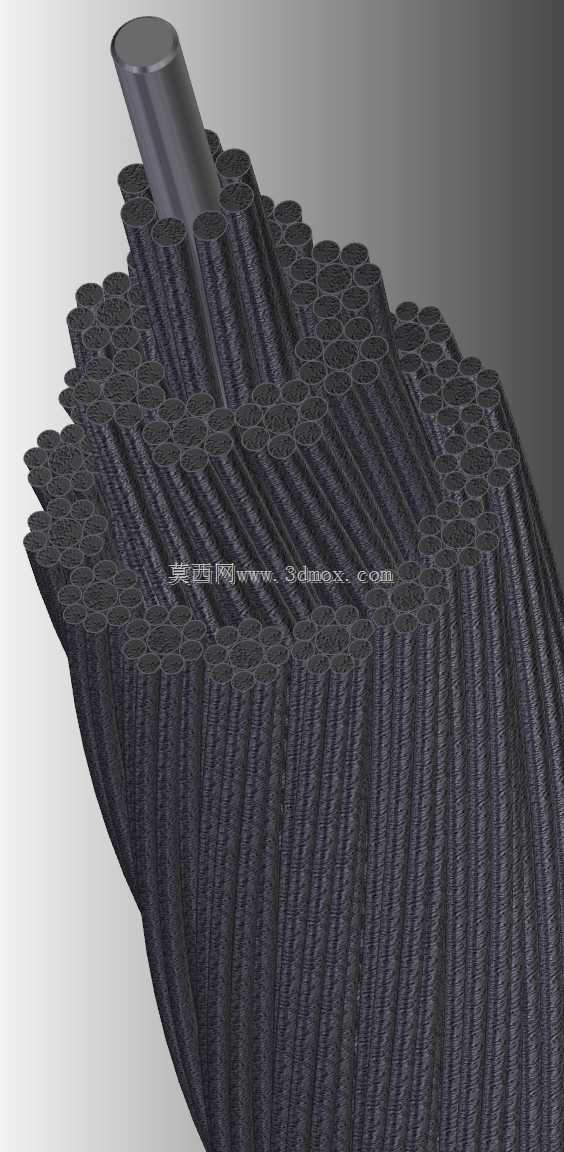

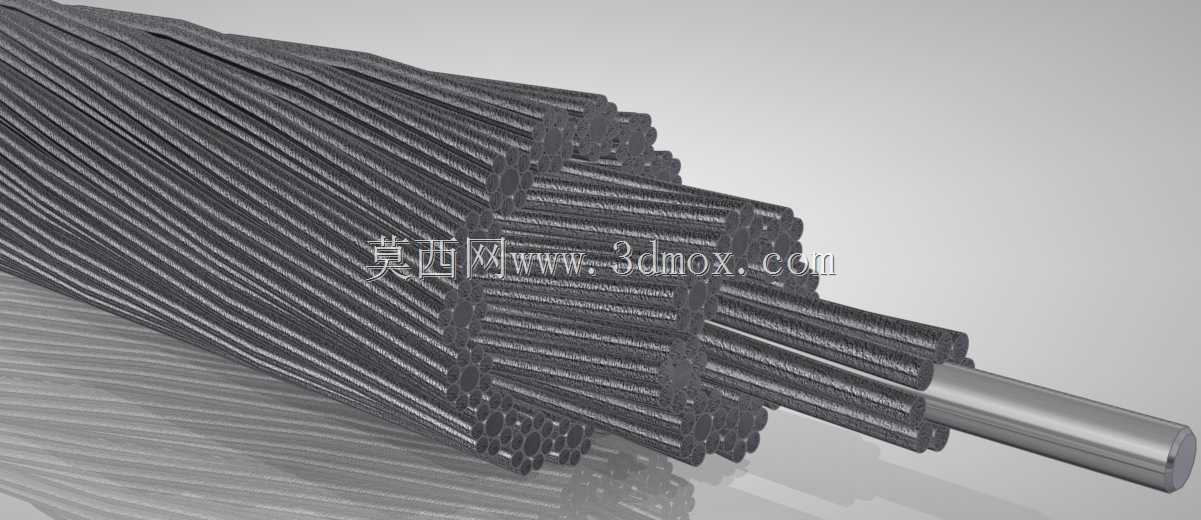

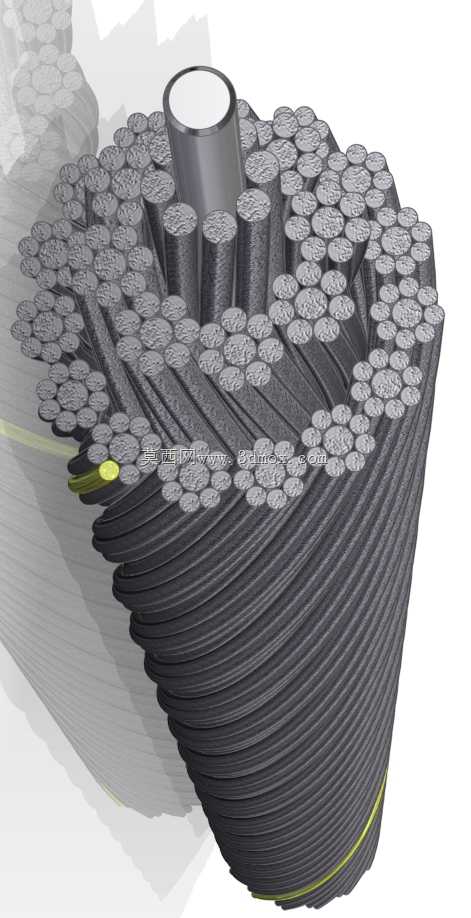

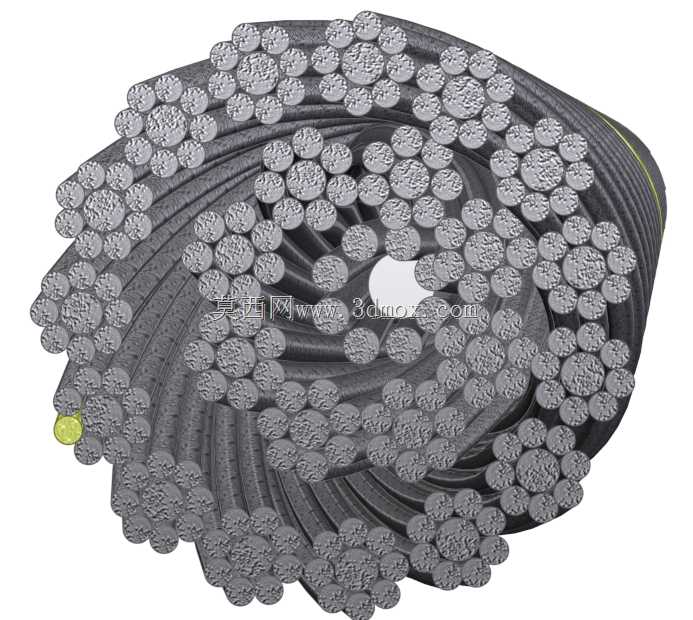

这款抗扭钢丝绳的三维结构，完整还原了多层股捻制的真实排布逻辑，核心承载芯采用独立金属直杆作为支撑基准，外层股线按照交互捻的工艺逻辑逐层排布，相邻层股线的捻向相反，从根源上抵消承载受拉时产生的自转扭矩，避免常规同向捻钢丝绳在悬吊作业中出现的打扭、散股问题。从工程应用场景来看，这类抗扭钢丝绳多用于起重吊装的主吊索、电梯曳引配套索具、矿山提升设备的牵引缆、索道承载索以及大型工程机械的张紧拉索，尤其是在需要长距离悬吊、重物升降过程中不允许索具自转扭转的工况下，抗扭结构的稳定性远优于普通单捻钢丝绳。在设计建模过程中，每一层股线的捻距都按照实际工艺参数做了等比例还原，外层股的丝数排布、股与股之间的贴合间隙都做了写实处理，既没有过度简化导致结构失真，也没有冗余的细节影响后续装配调用。从安装边界来看，该结构的端部预留了与索具套环、楔形接头、压接套匹配的衔接段，核心直杆段的直径与外层股的包络直径比例符合行业通用规格，选型时可直接根据包络直径匹配对应的绳夹、导轮槽宽参数，不需要额外调整截面尺寸。不同于普通钢丝绳的建模只做单一线缆的拉伸扭转，这个数模把每一股的独立形态都做了还原，能直观看到受拉状态下各股的受力传递路径——核心直杆承担主要的轴向拉力，外层各股通过层间摩擦力分散载荷，反向捻制的结构让各股产生的扭转力矩相互抵消，即使在一端自由悬吊的状态下，也不会因为载荷变化出现端部旋转。在设备配套选型时，可直接将该数模导入导轮、卷筒、吊钩组的装配环境中，验证钢丝绳弯曲时的层间挤压量、与导绳器的配合间隙，避免实际安装时出现绳股卡滞、磨损过快的问题。数模的外形尺寸按照通用工程规格做了等比例缩放，各段捻距均匀一致，股线之间无干涉重叠，完全符合实际生产中抗扭钢丝绳的结构特征，可直接用于结构展示、装配干涉校验、工况模拟分析等场景。
