方形底座圆形接口风机过渡连接风罩

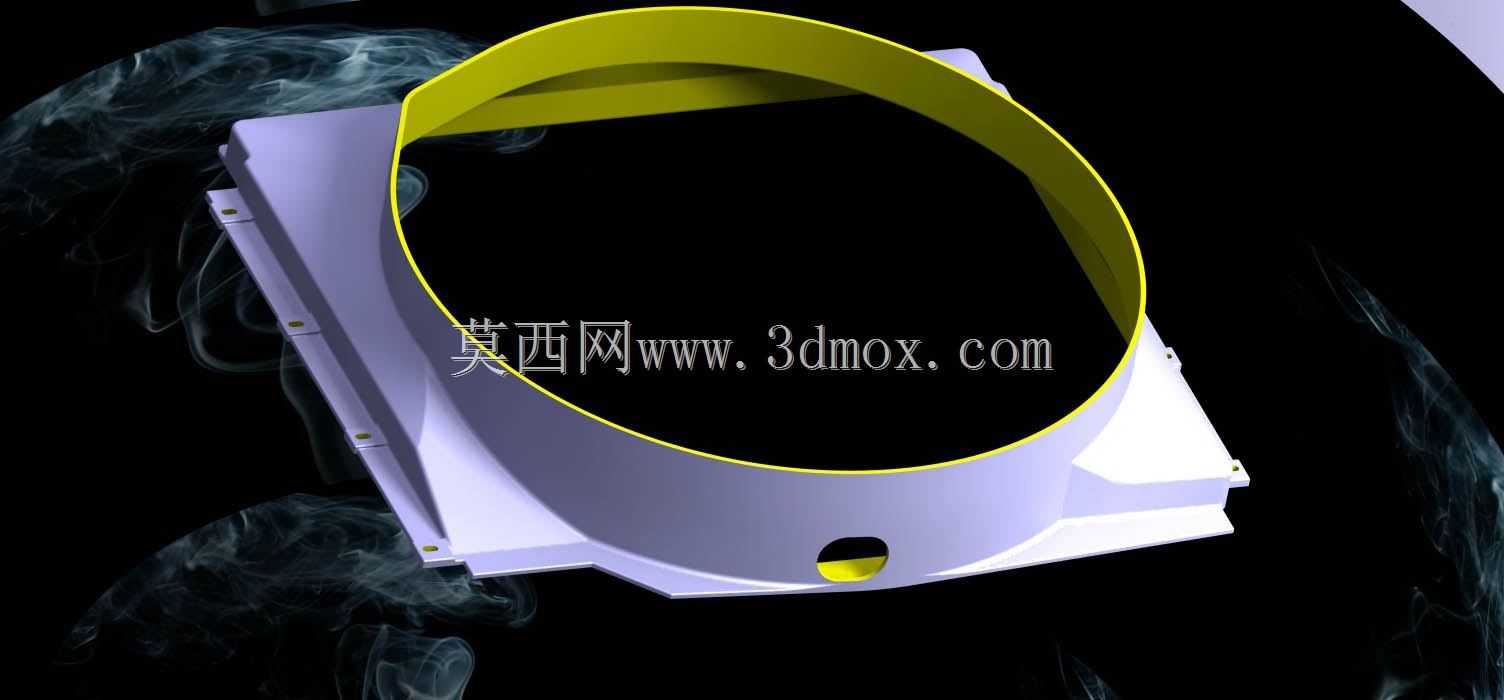

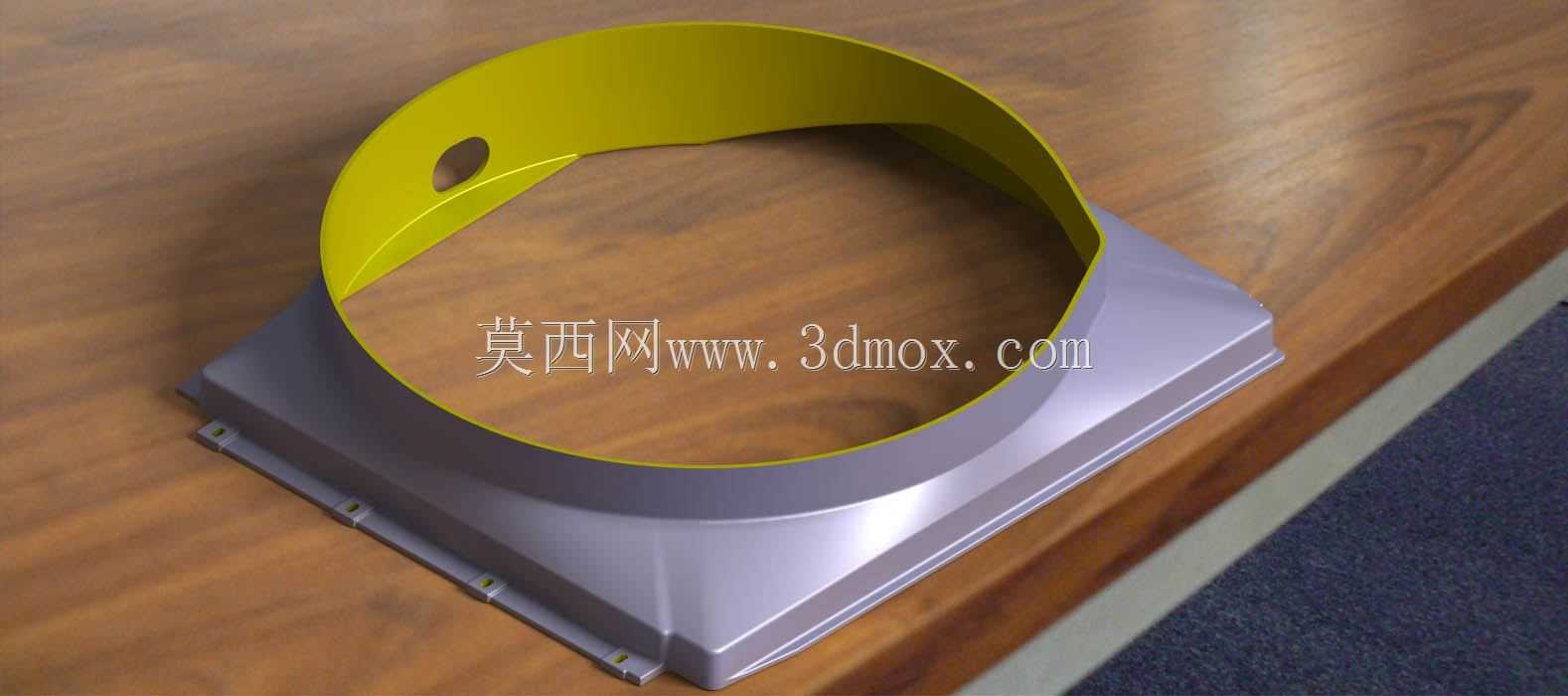

该部件主要应用在通风系统、工业散热机组、厂房排风设备的风机进出口衔接位置，解决方形安装基面与圆形风筒之间的截面过渡问题，避免气流在截面突变位置产生涡流、压损增大的情况，同时承担风机端与风路端的连接固定作用。从结构设计来看，下部采用带安装孔的方形法兰底座，法兰边缘预留的沉头孔位可直接配合螺栓固定在风机出风口的方形安装面上，底座平面做了铣平处理，安装时配合密封垫即可保证连接面的气密性，避免漏风影响通风效率。上部为等直径圆形接口，接口边缘做了卷边强化处理，既可以提升接口的结构刚度，避免安装软接或硬风筒时出现接口变形，也能消除锐边防止安装过程中划伤操作人员或风管密封层。中间的过渡段采用平滑变径曲面设计，从方形底座的四个角位逐步顺滑过渡到上部圆形截面，曲面曲率经过反复调整，保证气流经过时的流向平滑，减少局部阻力损失，相比直角拼接的方变圆结构，该导流结构可降低15%左右的局部风阻，提升风机的实际送风效率。上部圆形侧壁预留的小孔位为固定孔，用于安装风筒卡箍或者接线固定座，避免外接风筒在运行振动中出现松脱移位。设计过程中重点考量了安装边界的适配性，方形底座的孔位间距匹配常规轴流风机、离心风机出风口的通用安装尺寸，上部圆口直径适配市面常用的螺旋风管、帆布软接的标准管径，无需额外加工转接件即可直接完成装配。结构壁厚根据不同部位的受力情况做了差异化设计，法兰底座位置壁厚略大，承担安装锁紧时的压紧力，避免螺栓锁紧时底座出现开裂变形，中间过渡段与上部圆口在保证结构刚度的前提下适当调整壁厚，兼顾整体重量控制与材料成本优化，同时曲面过渡位置做了圆角处理，减少应力集中，提升部件在风机长期振动工况下的结构疲劳寿命。实际使用中，该部件除了导流衔接作用，还可阻隔部分风机运行传递到风筒的振动，降低风路系统的共振噪音，适配工业厂房通风、设备散热排风、环保除尘系统的风机端连接需求，安装时只需对准底座孔位锁紧螺栓，上部圆口对接风筒后做密封固定即可完成装配，无需复杂的现场加工调整。
