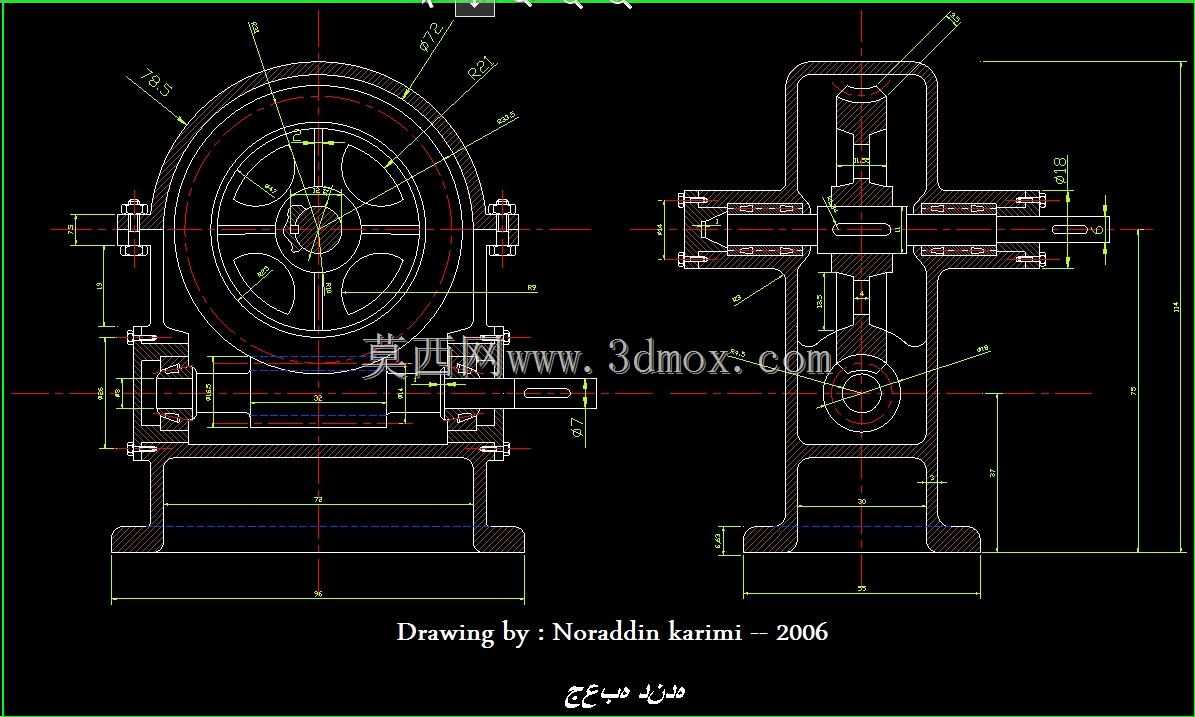

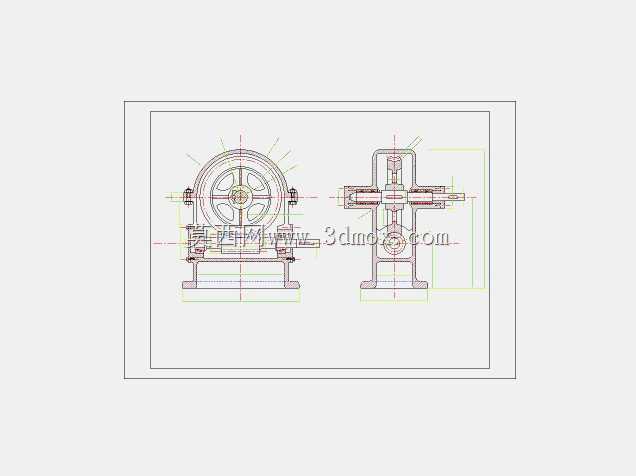

单级立式齿轮传动箱结构设计

这款齿轮传动箱是机械传动系统中的核心动力匹配部件，主要应用于中小功率的动力传输场景，常见于轻工生产线输送单元、小型农用作业机具、配套加工设备的进给传动端，能够在原动机与工作执行端之间完成转速调整与扭矩放大的核心功能，让高转速低扭矩的动力输出适配作业端低转速大扭矩的实际工况需求。从结构设计来看，这款齿轮箱采用立式同轴布局的设计思路，输入轴与输出轴沿垂直方向排布，箱体采用一体式铸造基座加剖分式上盖的结构，既保证了整体安装的刚性，也方便内部齿轮副、支撑轴承的装配与后期维护。箱体底部设置了平整的安装法兰面，预留了对称分布的安装螺栓孔位，能够直接固定在设备的安装基座上，不需要额外设计转接支架，有效压缩了整机的安装占用空间。内部采用单级圆柱直齿轮啮合传动结构，齿轮参数经过匹配计算，能够保证稳定的传动比，传动过程中冲击小、运行噪音低，适合长期连续运转的作业场景。轴系部分采用两端支撑的轴承布置方案，能够有效抵消齿轮啮合过程中产生的径向载荷，避免轴系出现挠曲变形，延长齿轮与轴承的使用寿命。箱体两侧的轴伸端设置了密封结构，能够防止内部润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，保证内部传动部件的润滑环境稳定。在安装边界设计上，这款齿轮箱的外形轮廓规整，没有外凸的易干涉结构，输入轴与输出轴的轴伸长度、轴径尺寸都按照通用配套标准设计，能够直接匹配标准规格的联轴器、带轮等传动连接件，不需要对配套部件进行二次改造。箱体上部设置了观察与注油结构，日常维护时不需要拆解箱体就能检查内部齿轮的啮合情况、补充润滑油，降低了设备运维的难度。整体结构紧凑，传动效率高，能够适应多尘、有轻微振动的车间作业环境，在常规工况下能够长期保持稳定的传动精度，不会因为长期负载运转出现传动比漂移、异响等问题，能够为整套设备的动力传输提供可靠的结构支撑。
