集成轴承与齿轮的传动转轴结构设计

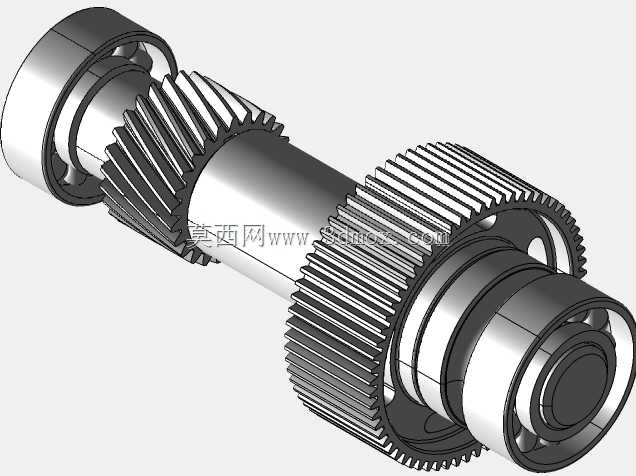

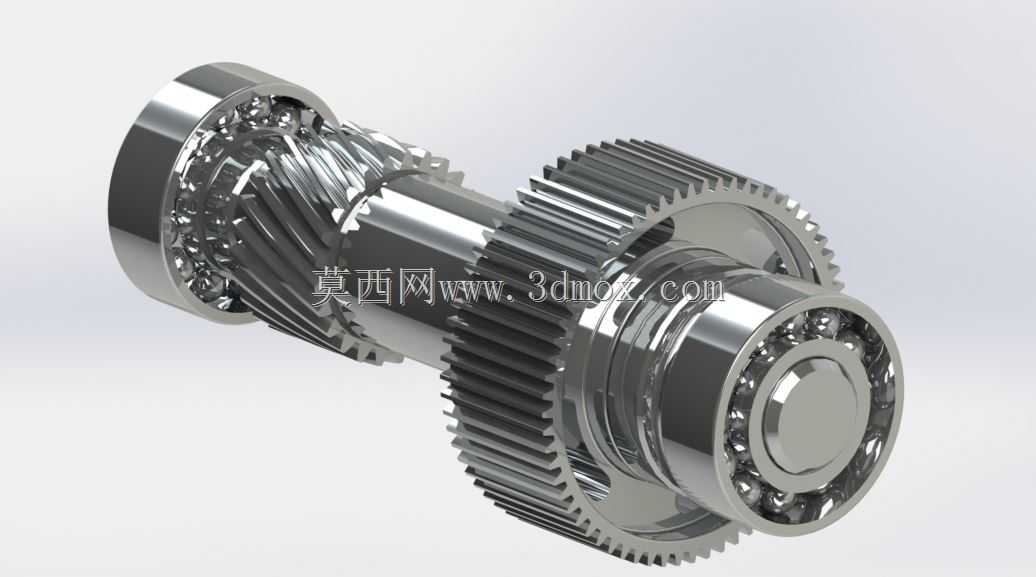

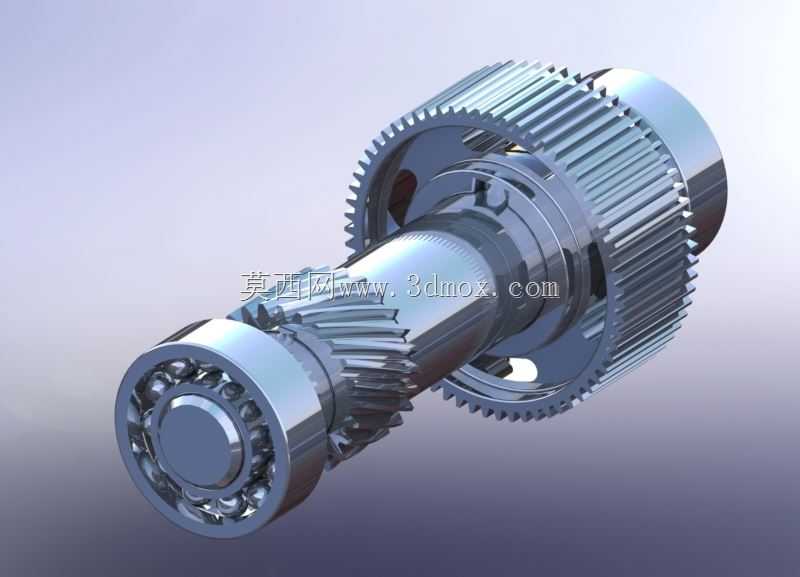

该轴系结构广泛应用于各类需要定比传动、旋转支撑的工业设备场景中，常见于中小型减速机输出端、机床主轴进给单元、自动化输送线驱动端以及农用机械的动力传递路径上，承担着将动力输入端的扭矩稳定传递至执行端，同时约束轴系径向与轴向窜动的核心作用。从结构设计逻辑来看，该组件将传动齿轮与支撑轴承集成在同一根轴体上，省去了额外的连接套与定位隔套冗余结构，能够有效缩短传动链的轴向安装尺寸，适配安装空间局促的紧凑式设备腔体。轴体上的齿轮采用斜齿与直齿组合的结构形式，靠近输入端的斜齿段用于啮合高速级传动齿轮，啮合重合度更高，传动过程中冲击载荷更小，运行噪音更低，适合持续高速运转的工况；外侧的直齿段可用于连接取力齿轮或者转速检测齿盘，满足设备的动力分流或者转速信号采集需求。轴端集成的滚动轴承采用满装圆柱滚子与保持架组合的结构，内圈与轴体采用过盈配合实现周向固定，轴承外圈可直接装入设备箱体的轴承座孔内，无需额外设计轴承压盖的复杂定位结构，安装时仅需从轴端推入即可完成定位，大幅缩减现场装配的工序时长。从安装边界来看，轴体各阶梯段的直径差严格按照轴肩定位标准设计，齿轮安装位的轴肩高度控制在齿轮轮毂厚度的八分之一，既保证齿轮轴向定位的可靠性，又避免轴肩过高导致齿轮拆卸困难；轴承位的轴肩直径小于轴承内圈的拆卸高度，适配常规拉马的卡爪伸入空间，方便后期设备维护时的轴承拆解作业。轴体上的花键段用于连接外部动力输入的联轴器，花键的齿侧采用定心配合设计，传递大扭矩时不会出现周向松动，同时具备一定的轴向滑移余量，可补偿安装过程中输入轴与该轴的少量同轴度误差，避免运转过程中出现别劲卡滞的问题。整个轴系的动平衡等级按照G2.5级设计，所有回转面的同轴度公差控制在0.02mm以内，齿轮的齿向误差与齿形误差均按照7级精度加工，能够满足转速3000rpm以内的长期连续运转需求，轴承的额定动载荷选型留有1.5倍的安全系数，可承受一定程度的瞬时冲击载荷，适配存在不均匀负载的作业场景。
