卡弗达斯博德拖拉机操控显示面板结构

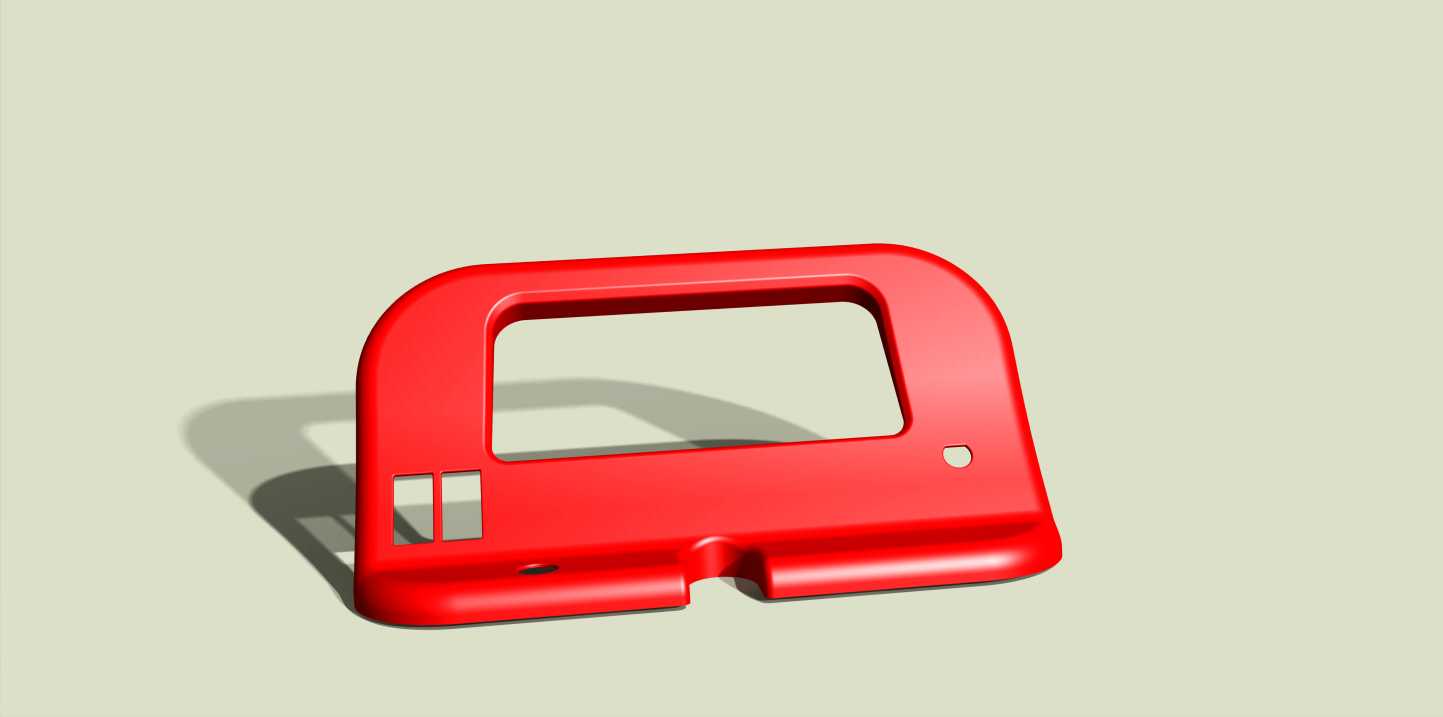

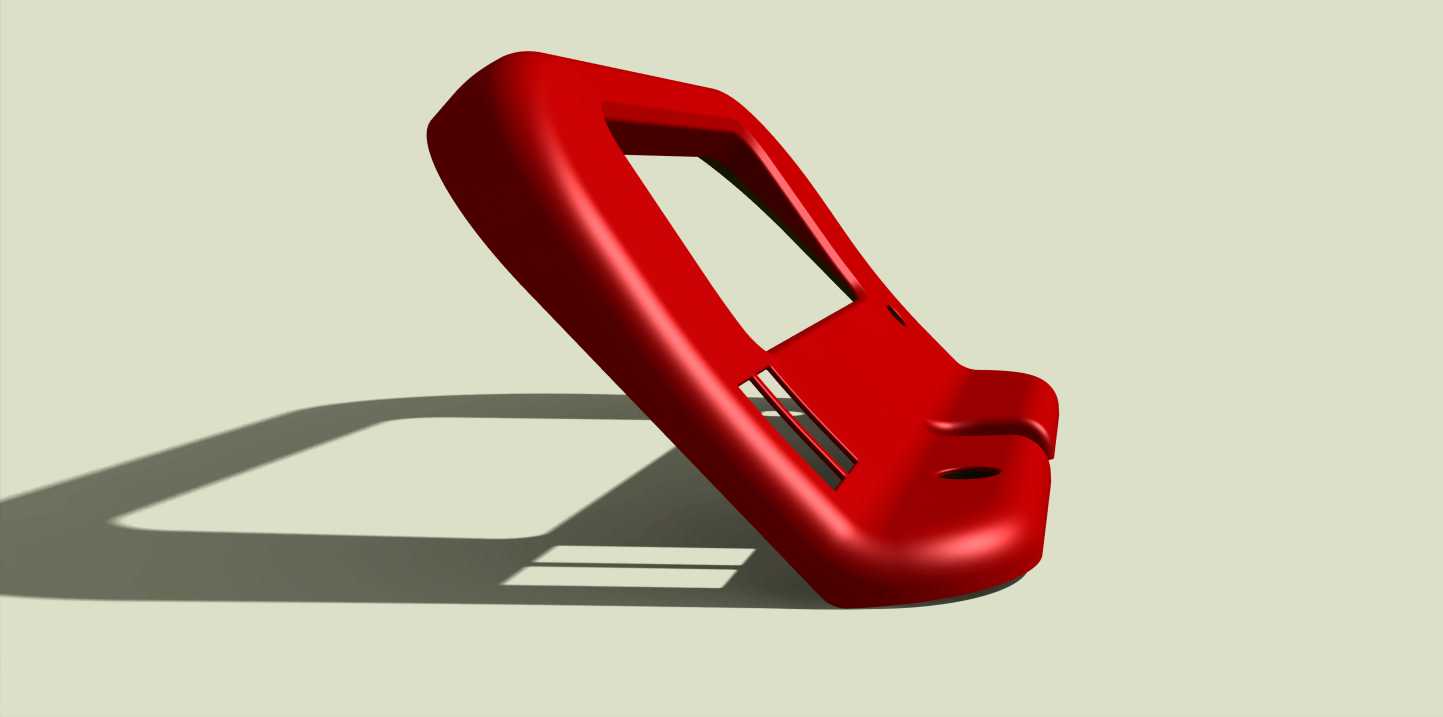

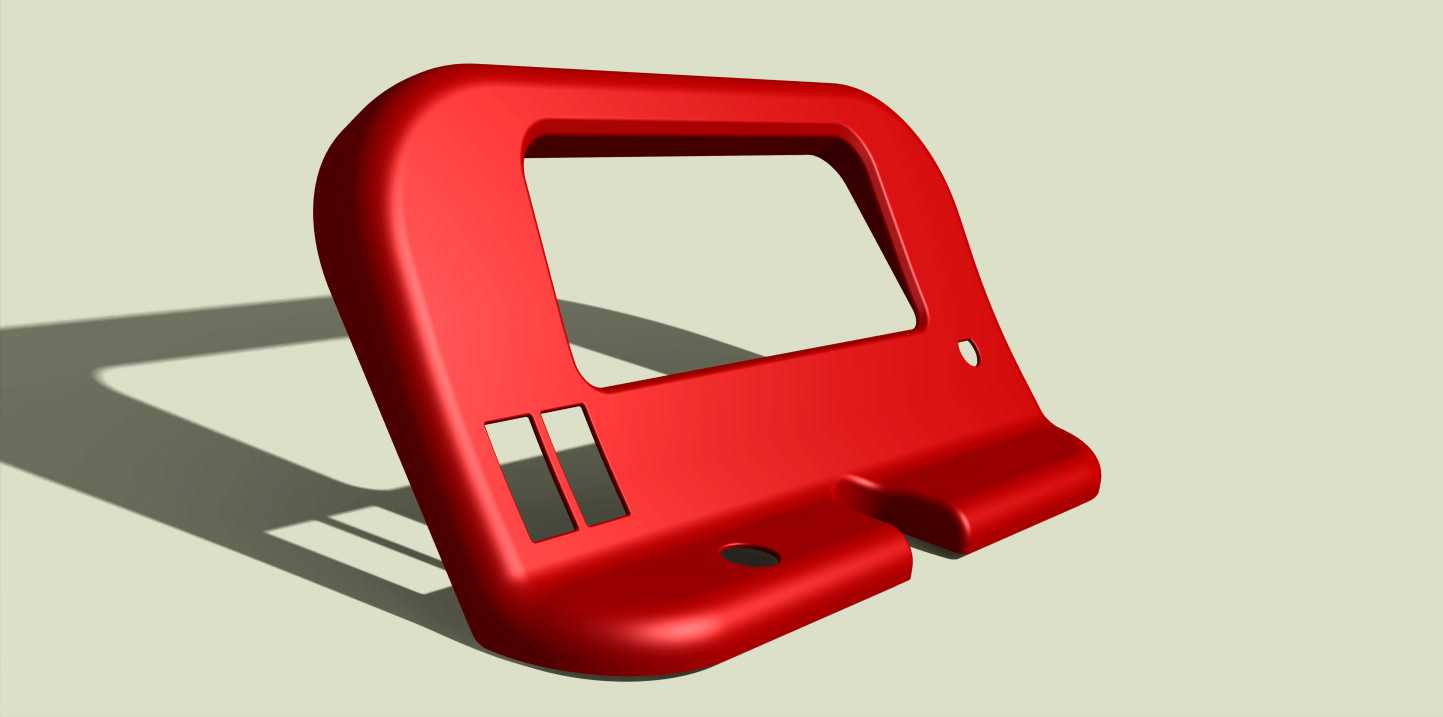

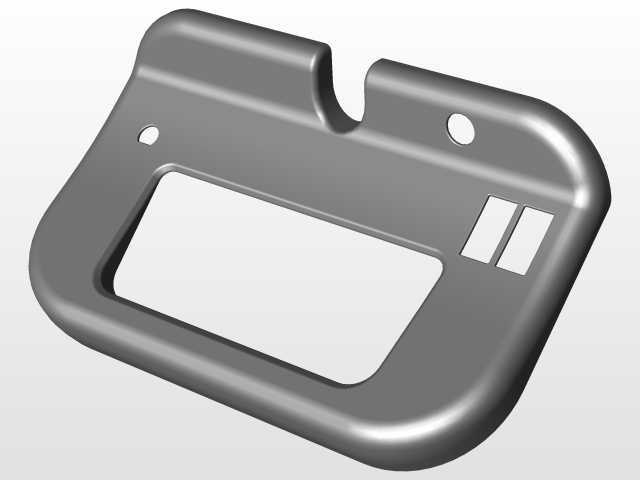

该面板属于农用拖拉机驾驶舱内的核心操控显示承载构件，主要安装在驾驶位正前方的仪表台区域，是驾驶员获取设备运行参数、操控附属功能的直接交互载体，适配卡弗-达斯博德系列拖拉机的驾驶舱布局，承担显示模块防护、操控按键承载、舱内人机交互界面整合的作用。从结构设计来看，整体采用一体化注塑成型的曲面壳体结构，主体轮廓做了大圆角过渡处理，既规避了农机作业场景下尖锐边角易磕碰损坏的问题，也能降低驾驶舱内的视觉突兀感，适配农机作业粗犷的使用环境。上部开设的大尺寸矩形镂空区域，用于嵌装液晶显示模组，镂空边缘做了阶梯式止口设计，装配时显示屏可直接卡入止口位，配合背部卡扣即可完成固定，无需额外打胶，既方便后期运维拆卸更换，也能保证装配后显示屏表面与面板外表面齐平，避免积灰积水渗入模组内部。面板下部左侧开设的两组竖向矩形开槽，是功能按键的预留安装位，开槽尺寸匹配常用的农机翘板开关规格，开关装入后可与面板表面齐平，防止作业过程中秸秆、尘土卡入按键缝隙造成操作卡滞；开槽旁侧的小圆孔为状态指示灯的透光孔，孔位做了内倒角处理，可扩大指示灯的光线散射角度，让驾驶员在不同坐姿下都能清晰识别设备的工作状态。下部右侧的凸起承托结构，是为驾驶员操作时提供手腕支撑的区域，曲面弧度贴合人体手腕自然放置的形态，长时间作业操作时可降低腕部疲劳感，承托结构下方预留的安装柱位，可直接通过螺栓与驾驶舱内部的安装支架连接，保证面板整体固定的稳定性，应对农田作业时的持续振动工况，避免面板松动异响。从安装边界来看，该面板整体外轮廓适配对应型号拖拉机仪表台的预留安装开口，背部周圈设置的定位卡扣可先与仪表台骨架卡接完成预定位，再通过下部的螺栓孔完成最终锁紧，装配公差控制在合理范围内，不会出现装配后缝隙不均、错位的问题。壳体壁厚采用均匀化设计，整体壁厚保持在2.5mm左右，既保证了注塑成型时的熔体流动性，避免出现缩痕、缺料等成型缺陷，也能在控制整体重量的前提下，满足农机使用场景下的抗冲击、抗振动要求，即使田间作业时遇到颠簸、轻微磕碰，也不会出现壳体开裂的问题。面板表面采用哑光磨砂处理，一方面可以避免户外强光下的反光问题，保证驾驶员清晰查看显示屏内容与按键标识，另一方面哑光表面不容易残留指纹、尘土，日常清洁维护更加方便，适配农机作业多尘的使用环境。在结构细节处理上，所有的镂空边缘、转角位置都做了圆角过渡，避免应力集中导致的壳体开裂，背部的加强筋布局沿着受力方向设置，在螺栓安装位、按键安装位、显示屏安装位周边都做了局部加厚与筋位补强，提升局部结构强度，防止反复拆装或者长期受力后出现结构变形。该面板的设计充分考虑了农用机械的实际使用场景，没有冗余的装饰结构，所有结构特征都服务于功能实现与可靠性提升，既满足了人机交互的使用需求，也适配农机作业的恶劣工况，能够在多尘、颠簸、温差变化大的田间作业环境下长期稳定工作，为驾驶员提供清晰、便捷的操控交互界面，同时降低后期的维护更换成本。
