车用燃油过滤装置结构设计展示

在车用动力系统的油路布设场景中，燃油过滤部件是保障发动机稳定运行的核心易损件，这款汽油过滤器的结构设计完全围绕油路杂质拦截的核心需求展开，适配多数乘用车辆及小型农用动力机械的供油管路安装需求。从实际使用场景来看，该部件串联在燃油泵与喷油器之间的供油管路中，主要用于滤除汽油内携带的氧化铁、粉尘、胶质沉淀等固态杂质，避免杂质进入喷油嘴、气缸等精密配合部位造成磨损卡滞，直接影响发动机的喷油精度与使用寿命。

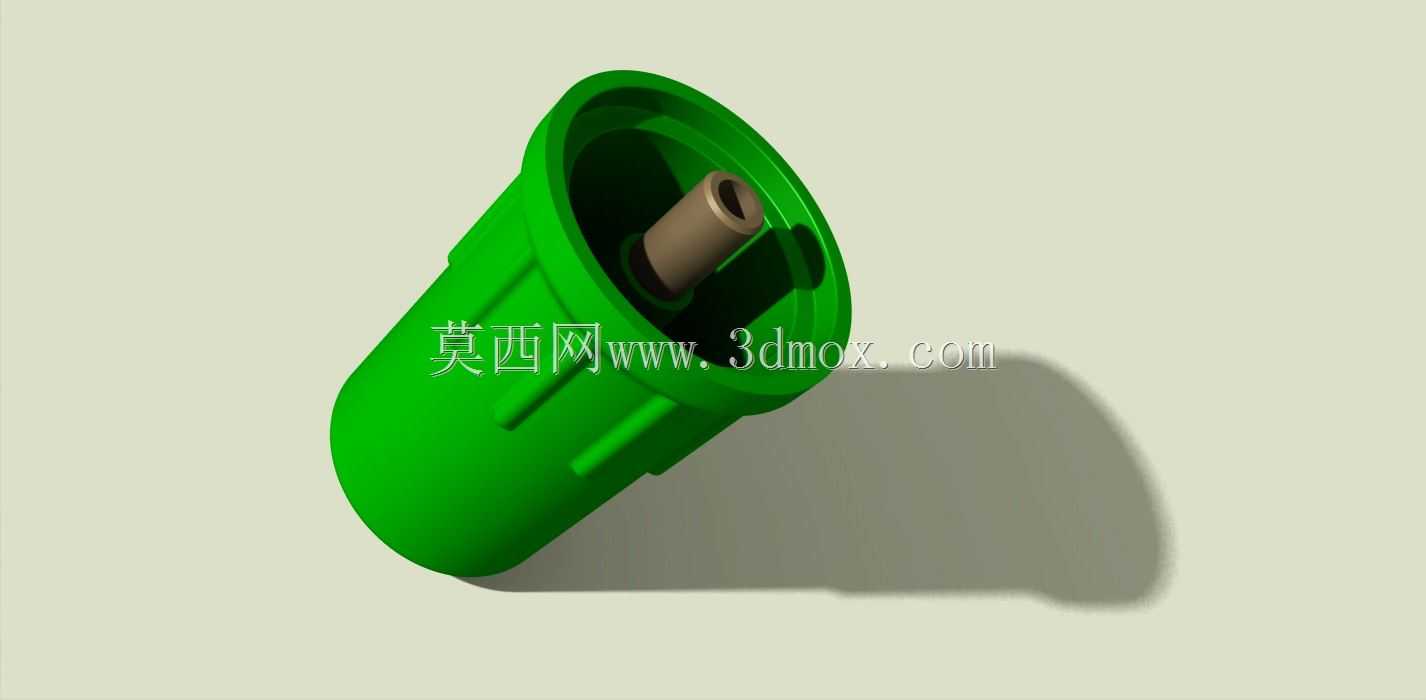

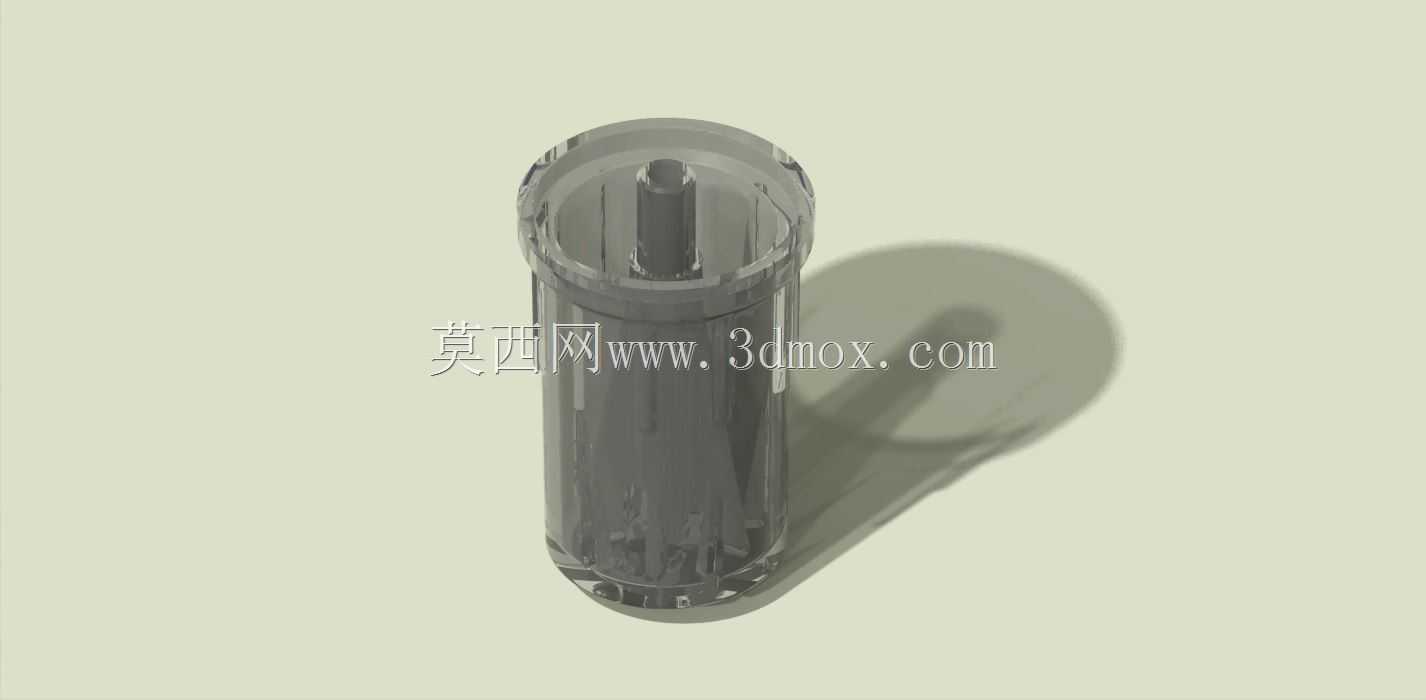

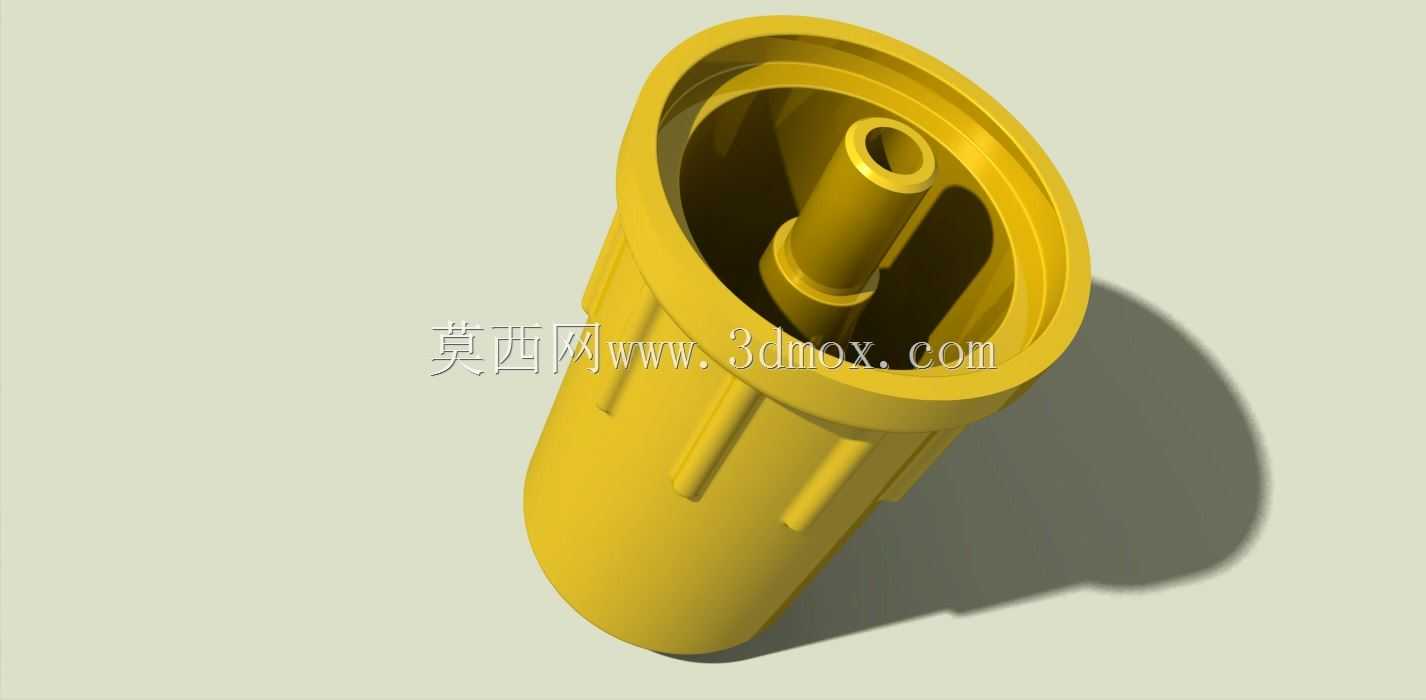

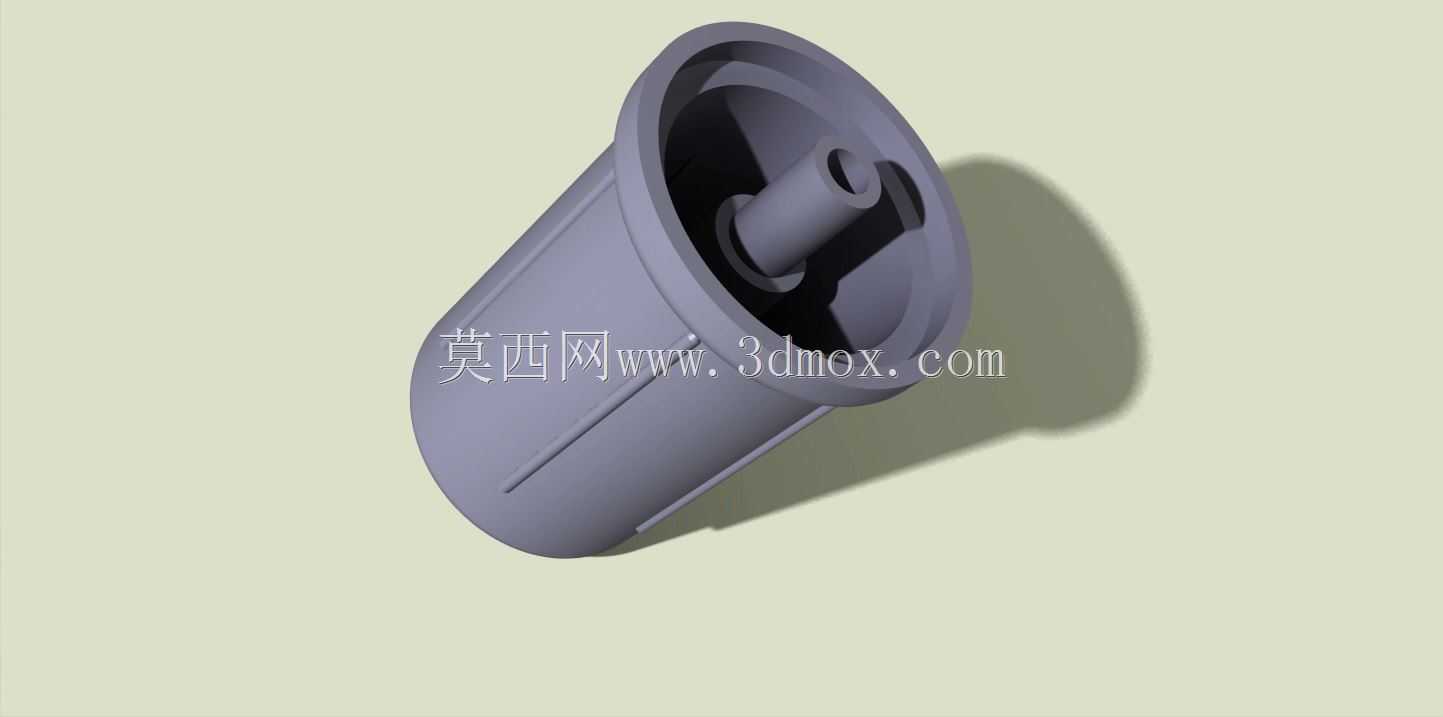

设计过程中优先考虑了安装便捷性与密封可靠性，外壳采用一体式注塑成型的筒状结构，外壁设置的多道纵向加强筋既提升了壳体的抗油压形变能力，也为安装时的夹持操作提供了受力位点，避免安装过程中壳体打滑或受力开裂。壳体一端采用大开口设计用于内置过滤滤芯，内部的中心导油管采用同轴布设结构，燃油从壳体侧壁的进油口进入后，穿过滤芯层完成杂质拦截，洁净燃油汇入中心导油管后从端部出油口送入后续油路，这种流道设计能最大化利用滤芯的有效过滤面积，降低油路的压损，避免供油压力不足导致的动力衰减问题。

从安装边界来看，该过滤器的整体筒径适配常规车型的油路安装空间，端部的接口尺寸匹配通用燃油管路的快插接头标准，不需要额外定制转接件即可完成布设，壳体的长度控制在合理区间，不会与周边的车架、线束等部件产生运动干涉。设计时还考虑了日常维护的便利性，壳体的密封结构采用卡合式设计，配合端面的密封胶圈，既能承受供油系统的额定工作压力不出现渗漏，在更换滤芯时也能快速拆解，不需要复杂的专用工具即可完成维护操作。

在结构细节处理上，中心导油管的端部做了圆弧过渡处理，避免安装时刮伤燃油管路的密封胶圈，壳体内部的滤芯定位台阶做了公差适配设计，能保证滤芯安装后同轴度偏差控制在合理范围，避免燃油偏流导致的局部滤芯过早堵塞。外壳的青绿色材质选用耐燃油腐蚀的工程塑料，长期接触汽油不会出现溶胀、开裂问题，表面的哑光处理也能避免使用过程中吸附过多灰尘，便于日常检修时观察壳体外观是否存在渗漏、破损问题。
