双立柱导向轴类工件定位夹紧工装

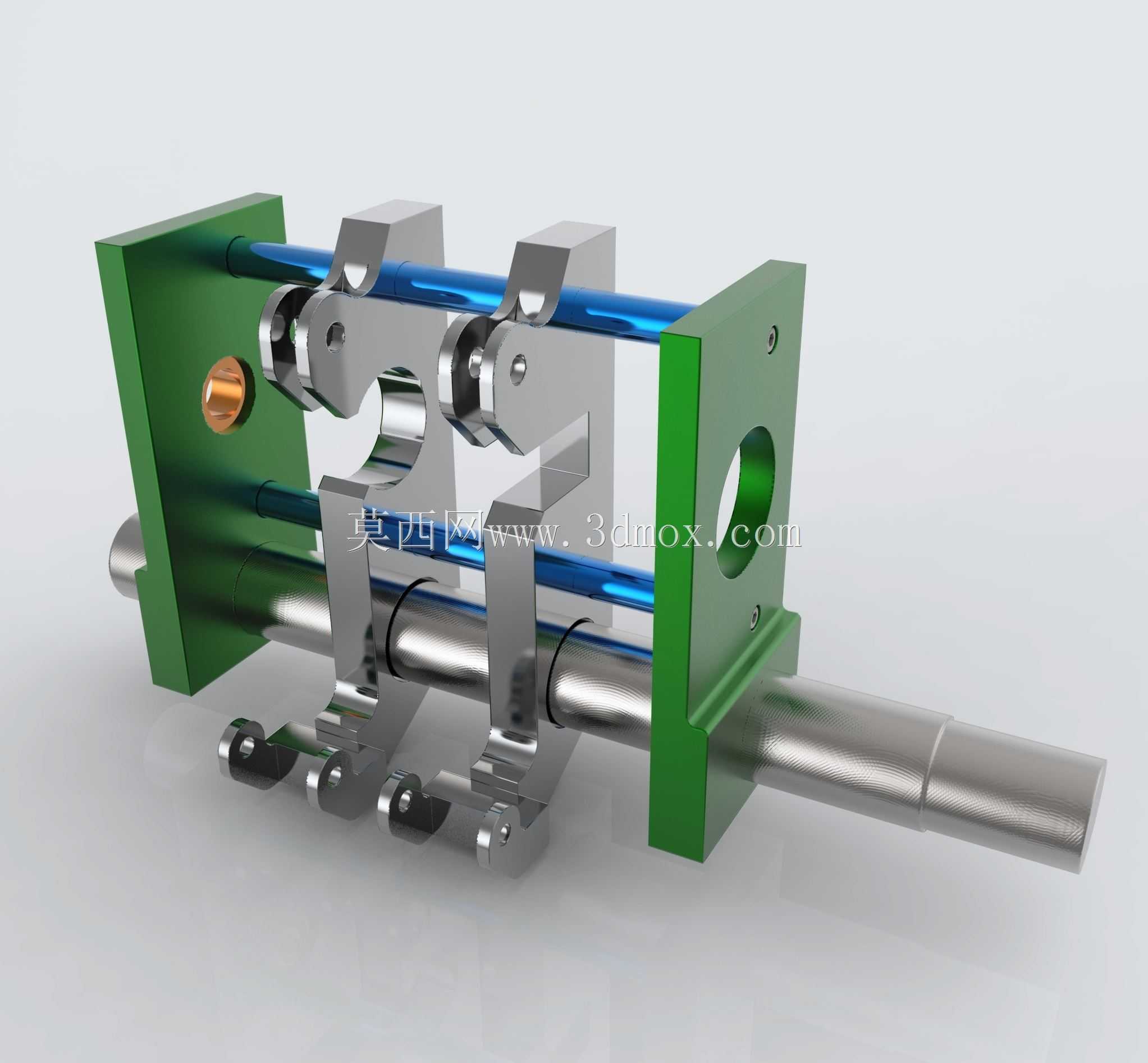

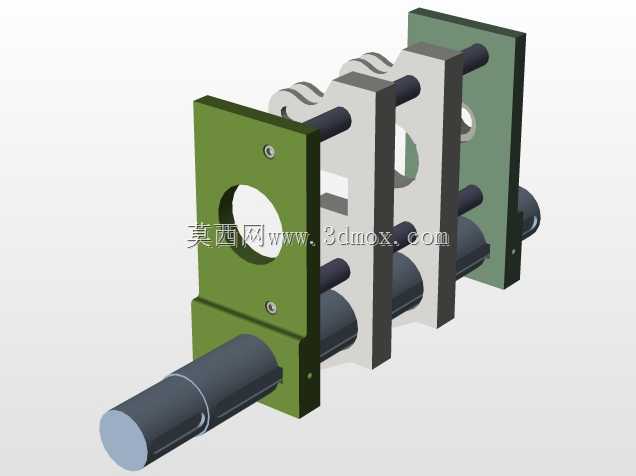

这套工装主要面向轴类零件加工、装配工序的定位装夹需求，在中小批量轴类零件的铣削平面、钻径向孔、配套组件压装环节都能适配使用，替代传统的V型块搭配压板的零散装夹方式，减少装夹找正的辅助工时。从结构布局来看，两侧的立式安装板作为整个机构的支撑基准，板上预留的安装孔可直接固定在机床工作台或者装配线工位台面上，安装板之间平行布置两根光轴作为导向支撑，保证中间夹紧组件的移动直线度，不会出现偏载卡滞的问题。中间的夹紧模块采用对称式的抱合结构，夹紧接触面做了适配轴径的圆弧仿形设计，装夹时能和圆柱形工件外圆形成足够的接触面积，避免单点夹紧造成的工件表面压伤，也能防止加工过程中工件出现周向转动或者轴向窜动。贯穿整套工装的主轴是被装夹的目标工件，安装时工件从一侧安装板的中心孔穿入，依次穿过各夹紧组件的定位孔后从另一侧安装板穿出，两侧安装板的中心孔同轴度在设计时做了严格公差约束，能给工件提供初始的径向定位基准，不需要额外打表找正工件的轴线位置。夹紧组件的动作通过配套的联动结构实现同步开合，操作时不需要逐个调整夹块位置，单次操作就能完成所有夹点的锁紧或者松开，在装配工序中使用时，还能根据工件上需要装配附件的位置，沿导向光轴调整各个夹紧模块的间距，适配不同长度规格、不同装夹点位的轴类工件，不需要更换整套工装就能覆盖一定尺寸范围内的产品装夹需求。设计时特意将导向光轴和工件的穿装轴线做了平行度公差约束，保证夹紧组件移动时始终和工件轴线保持垂直，夹块闭合时不会对工件产生额外的侧向挤压力，避免工件装夹变形。整套工装的外露运动部件都做了圆滑过渡处理，没有突出的尖锐棱角，操作时不会剐蹭操作人员的劳保用品，夹紧力的传递路径经过优化，手动操作的锁紧力就能满足常规轻切削加工和装配作业的装夹刚度要求，不需要额外配套液压或者气动动力源，适合没有集中气源的小型加工车间、装配工位使用。安装边界方面，两侧安装板的底面为统一的安装基准面，板上的固定孔采用标准孔距设计，能直接适配常见的机床T型槽间距，不需要额外制作过渡连接板，工装整体的宽度尺寸控制在常规小型机床的工作台行程范围内，不会出现超程无法安装的问题。
