啄木鸟微型间隙规测量工具结构设计

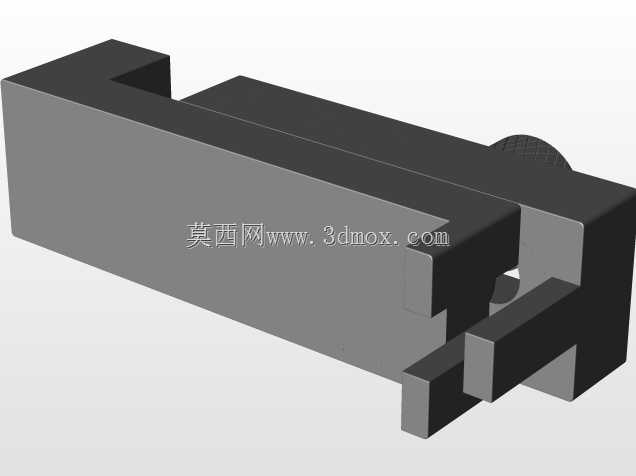

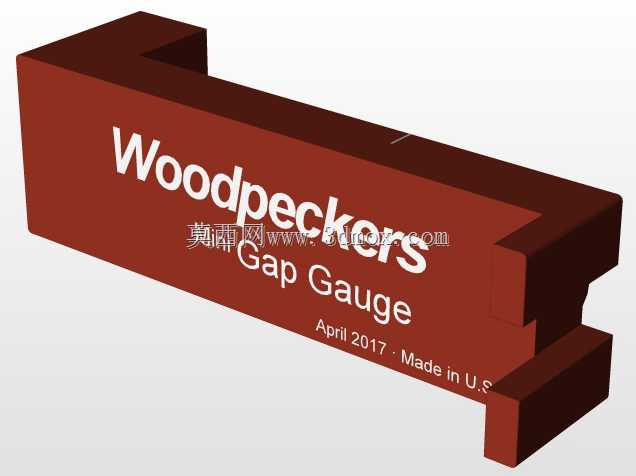

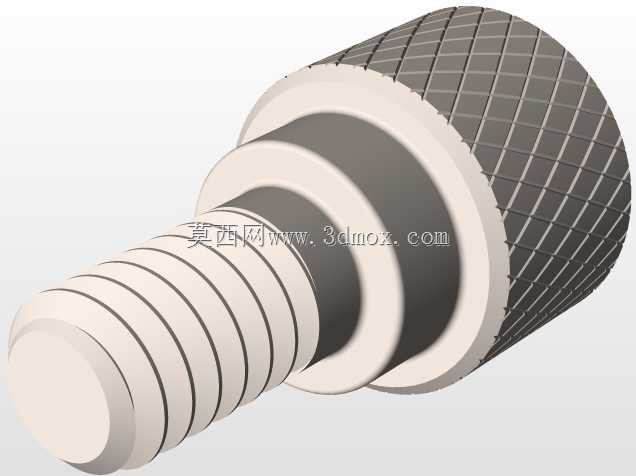

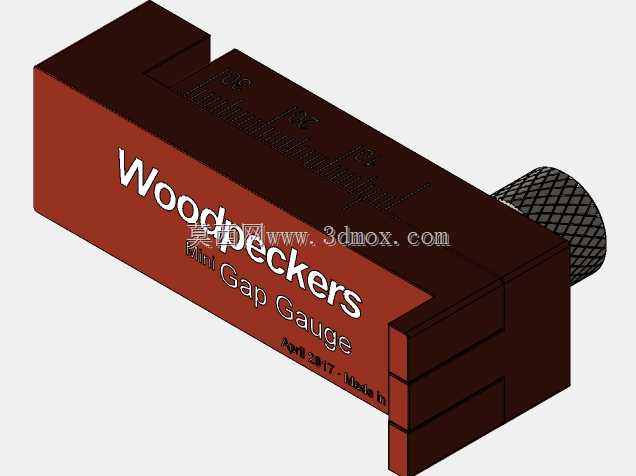

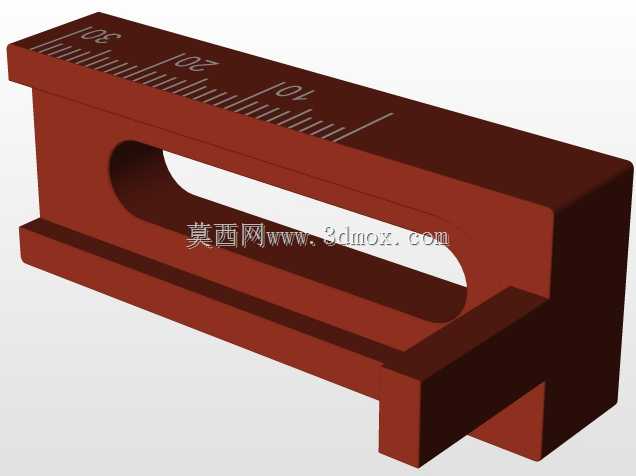

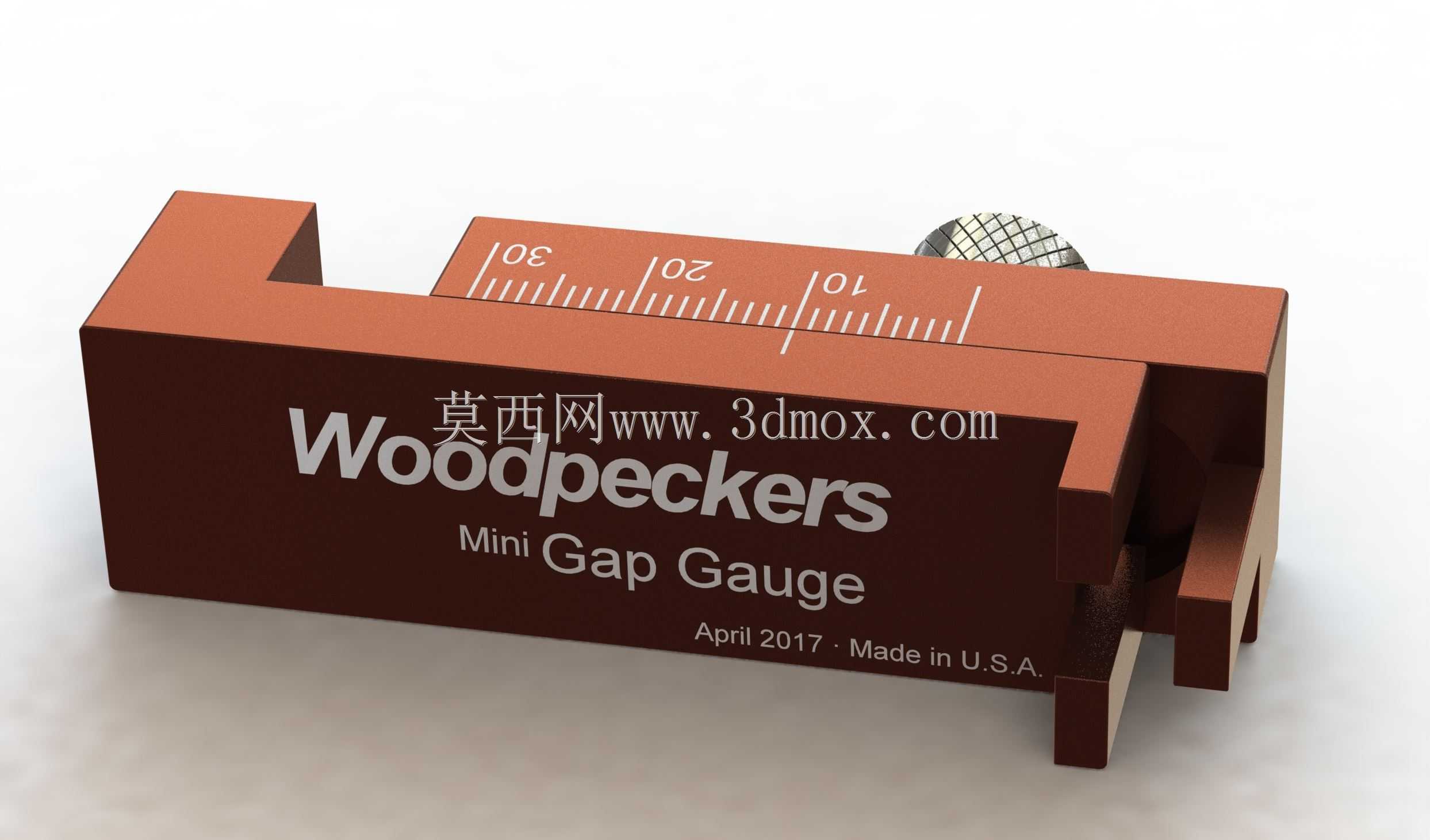

在设备装配、五金检修、木工调校等现场作业场景中，间隙尺寸的快速核验是保障装配精度、避免配合干涉的核心环节，传统塞规在狭窄操作空间内往往存在取放不便、读数效率低的问题，这款微型间隙规正是针对这类现场痛点完成的结构设计。从实际使用逻辑出发，这款间隙规采用一体式C型框架结构，主体框架的开口尺寸覆盖日常作业中常见的0-30mm间隙测量范围，框架侧边集成的刻度直接蚀刻在本体表面，无需额外搭配读数组件，作业人员单手握持即可完成测量操作，无需反复调整量具姿态。设计阶段优先考虑了现场作业的便携性需求，整体外形控制在掌级尺寸，可直接放入工装口袋随身携带，顶部设置的滚花调节旋钮采用细牙螺纹传动结构，测量时旋动旋钮即可带动测量滑台平稳移动，滑台与主体框架之间采用小间隙滑动配合，既保证滑动过程无卡滞，又能避免测量时出现窜动影响读数精度。不同于常规分体式塞尺需要多片组合比对的操作逻辑，这款间隙规的测量面经过精磨处理，两个测量端面的平面度、平行度均按照现场测量的精度要求做了公差管控，测量时直接将框架卡入待检测间隙位置，滑动测量滑台贴紧被测面后即可直接读取刻度数值，大幅缩减了现场测量的操作时间。在安装与适配边界上，这款间隙规无需额外固定安装，属于手持便携类测量工具，整体结构无突出的尖锐边角，在狭窄的设备缝隙、木工拼接缝、钣金装配间隙等场景下都能顺利伸入测量，本体采用硬质金属材质制作，表面做了防锈处理，能够适应车间、装修现场等多粉尘、多油污的作业环境，长期使用也不会出现刻度磨损、结构锈蚀的问题。从结构设计的细节来看，刻度标识采用反向蚀刻填充工艺，即便表面沾染油污、木屑，擦拭后即可清晰读数，滑台的锁紧结构集成在旋钮内部，测量到位后轻微旋紧旋钮即可固定滑台位置，方便作业人员将量具取出后在光线充足的位置读取数值，避免在狭窄空间内凑看读数产生的视差误差。针对日常高频使用的磨损问题，测量接触端面做了局部硬化处理，长期反复接触金属、木质被测面也不会出现凹陷、磨损，能够长期保持测量精度的稳定性，整体结构无易损可拆卸小零件，日常使用无需特殊维护，擦拭干净即可存放，非常适合一线装配、检修、木工调校人员作为随身常备测量工具使用。
