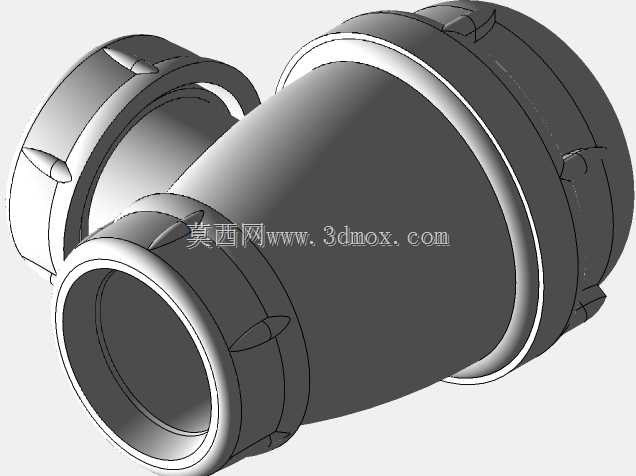

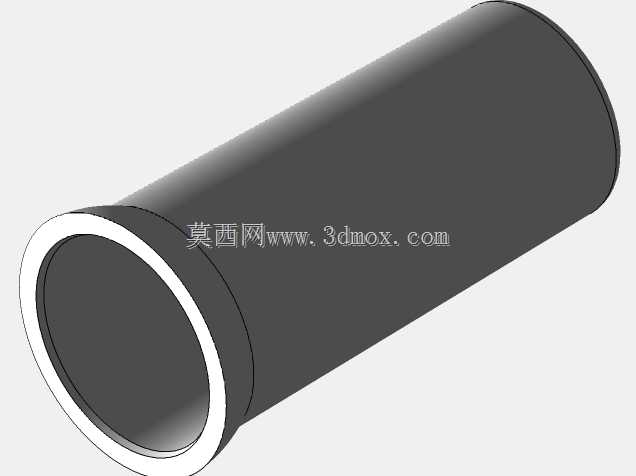

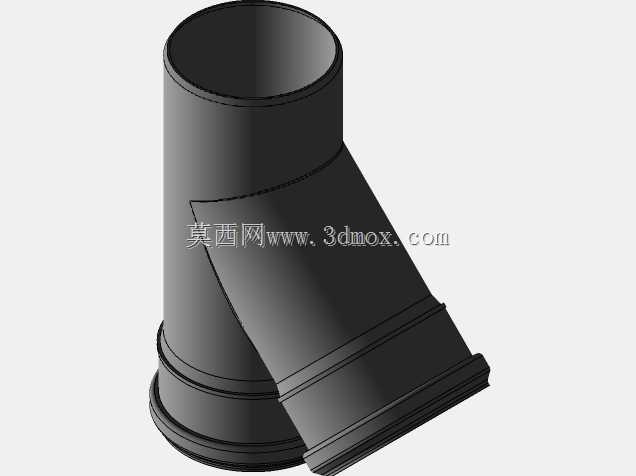

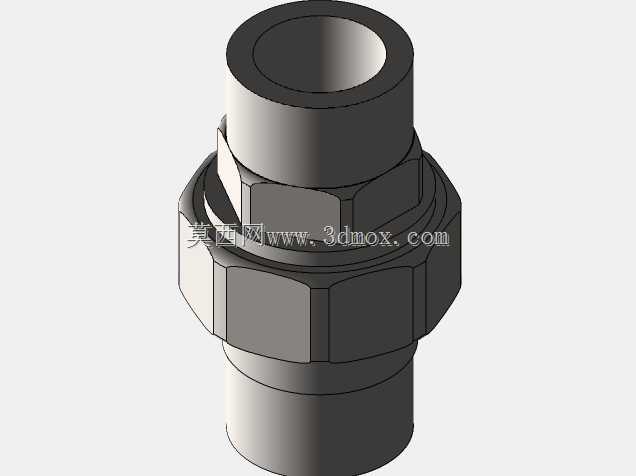

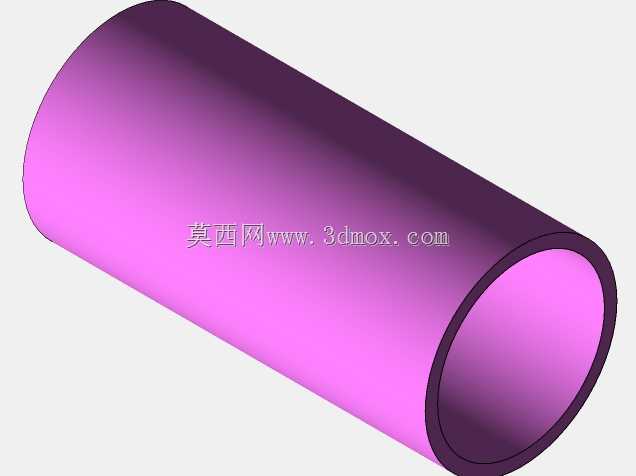

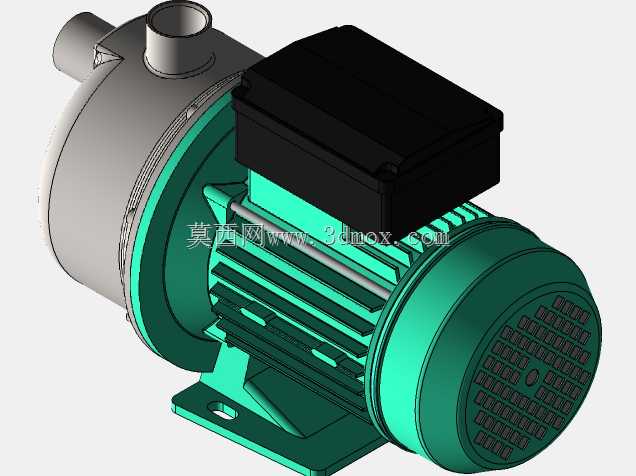

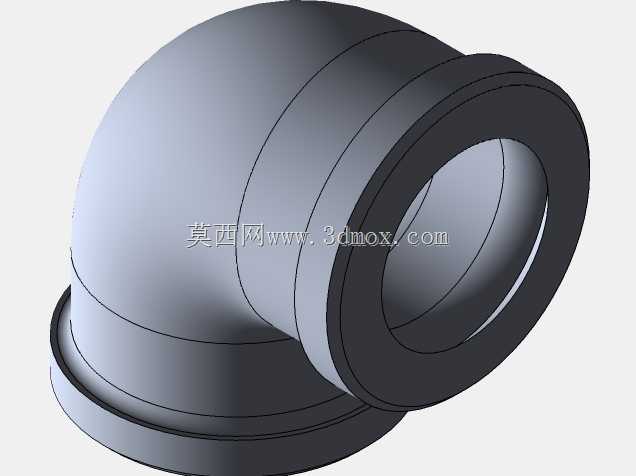

卫浴管道安装技能实训教学装置

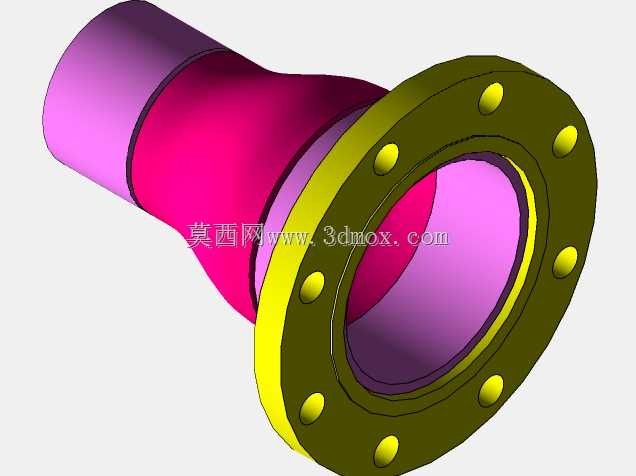

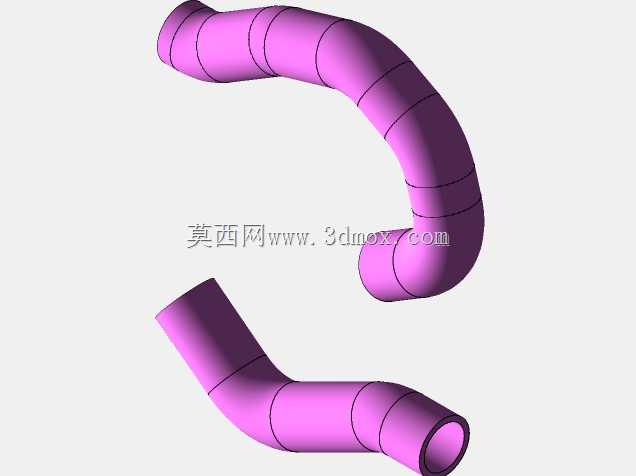

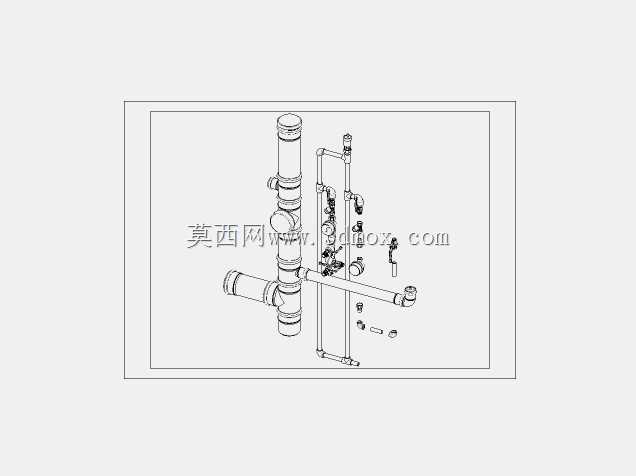

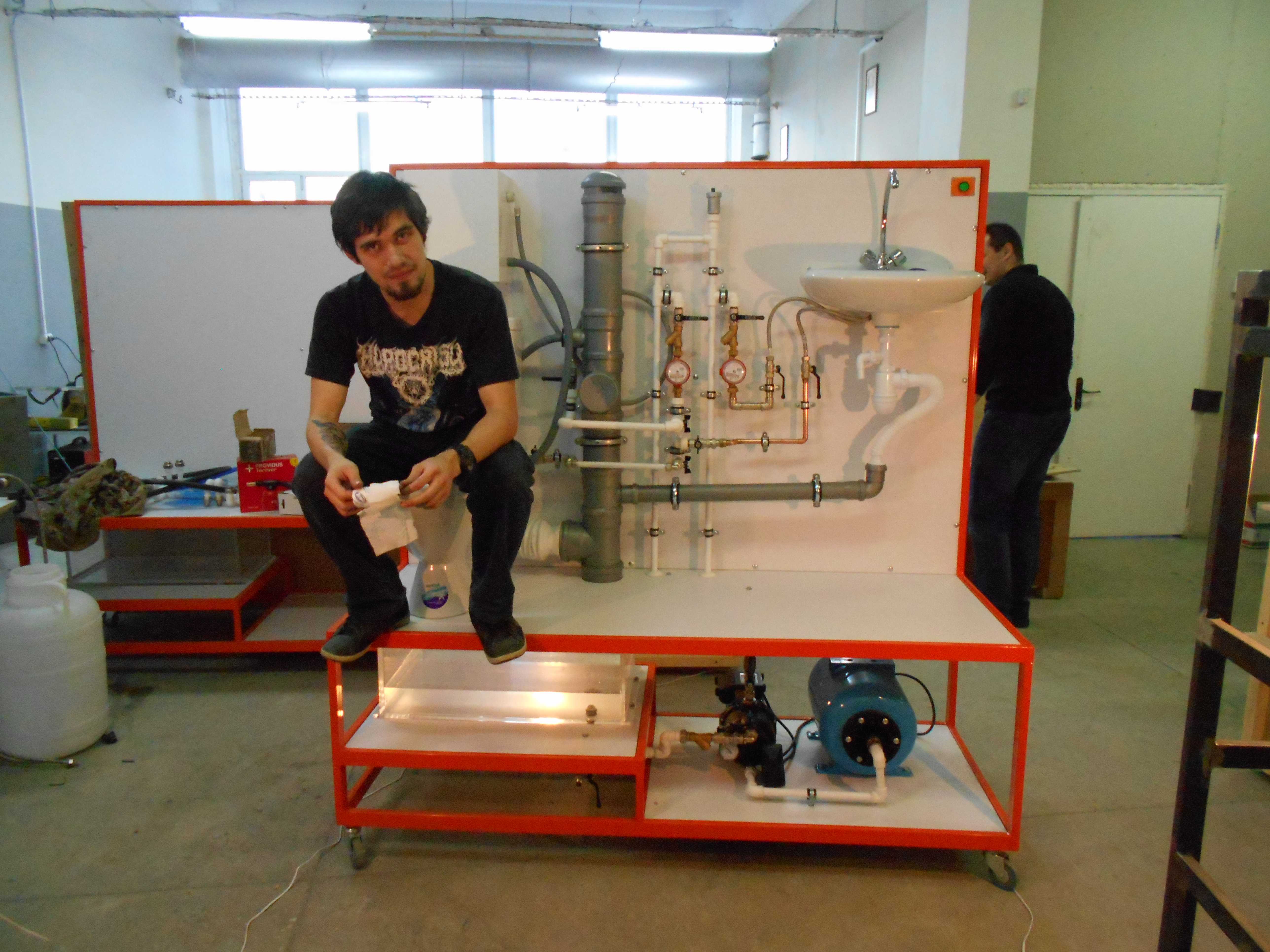

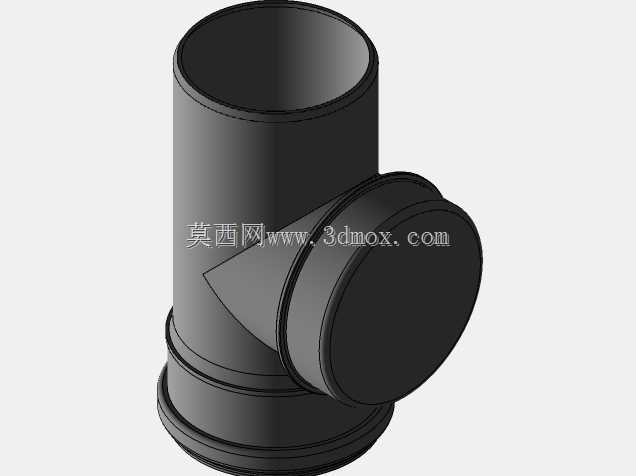

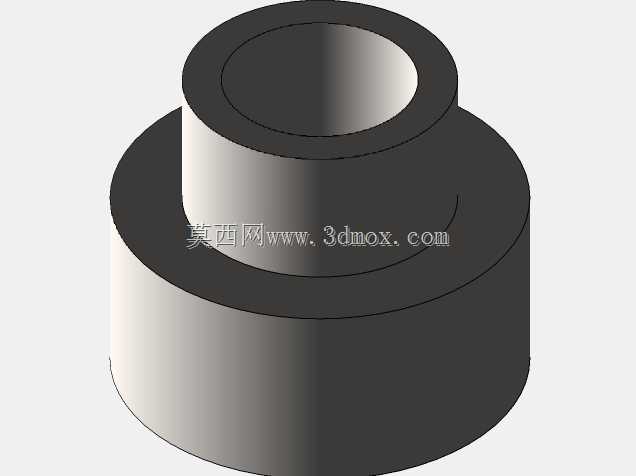

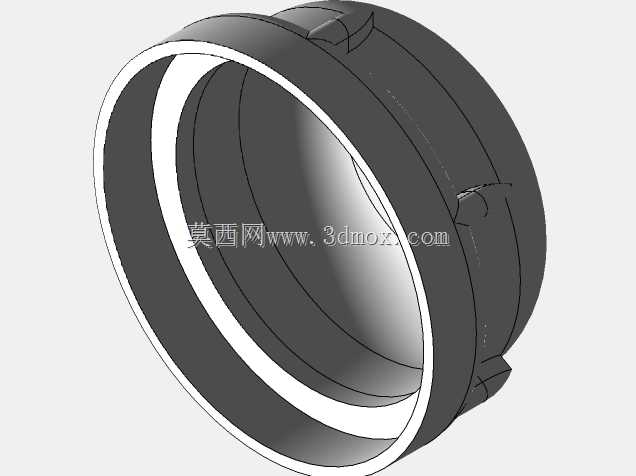

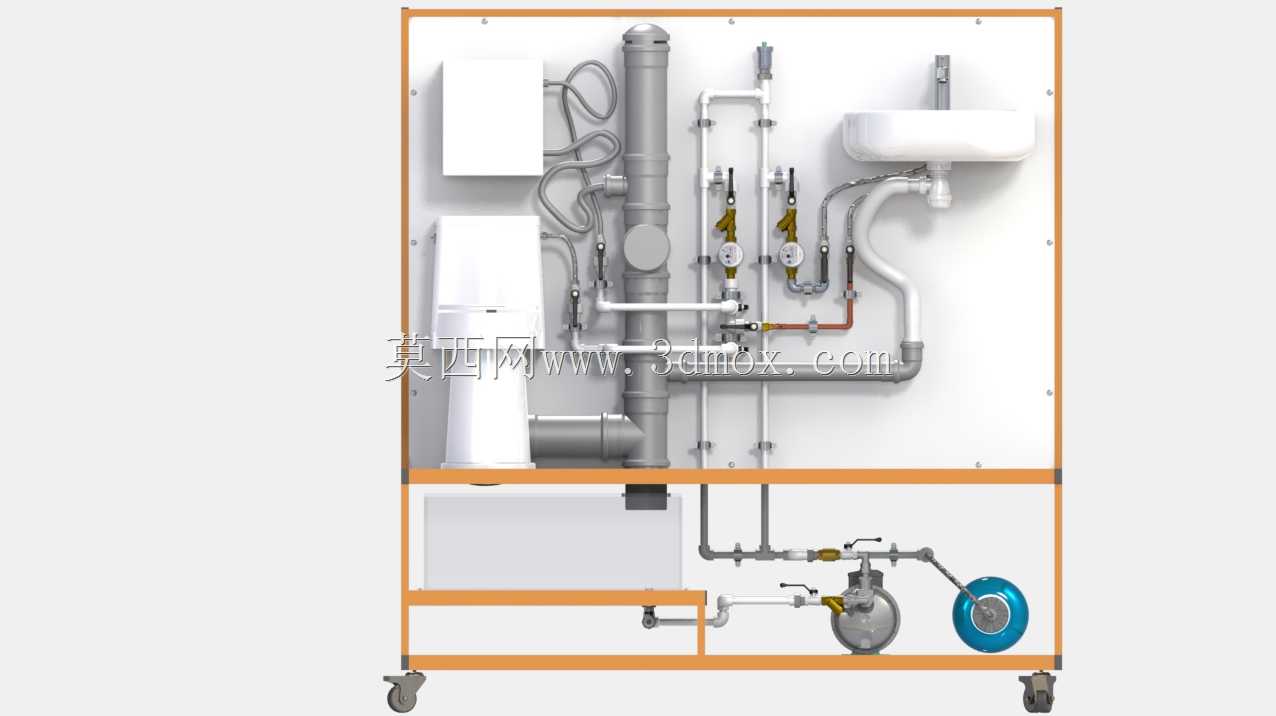

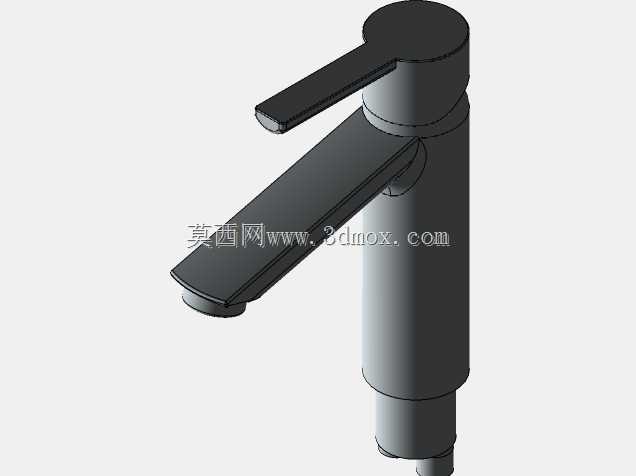

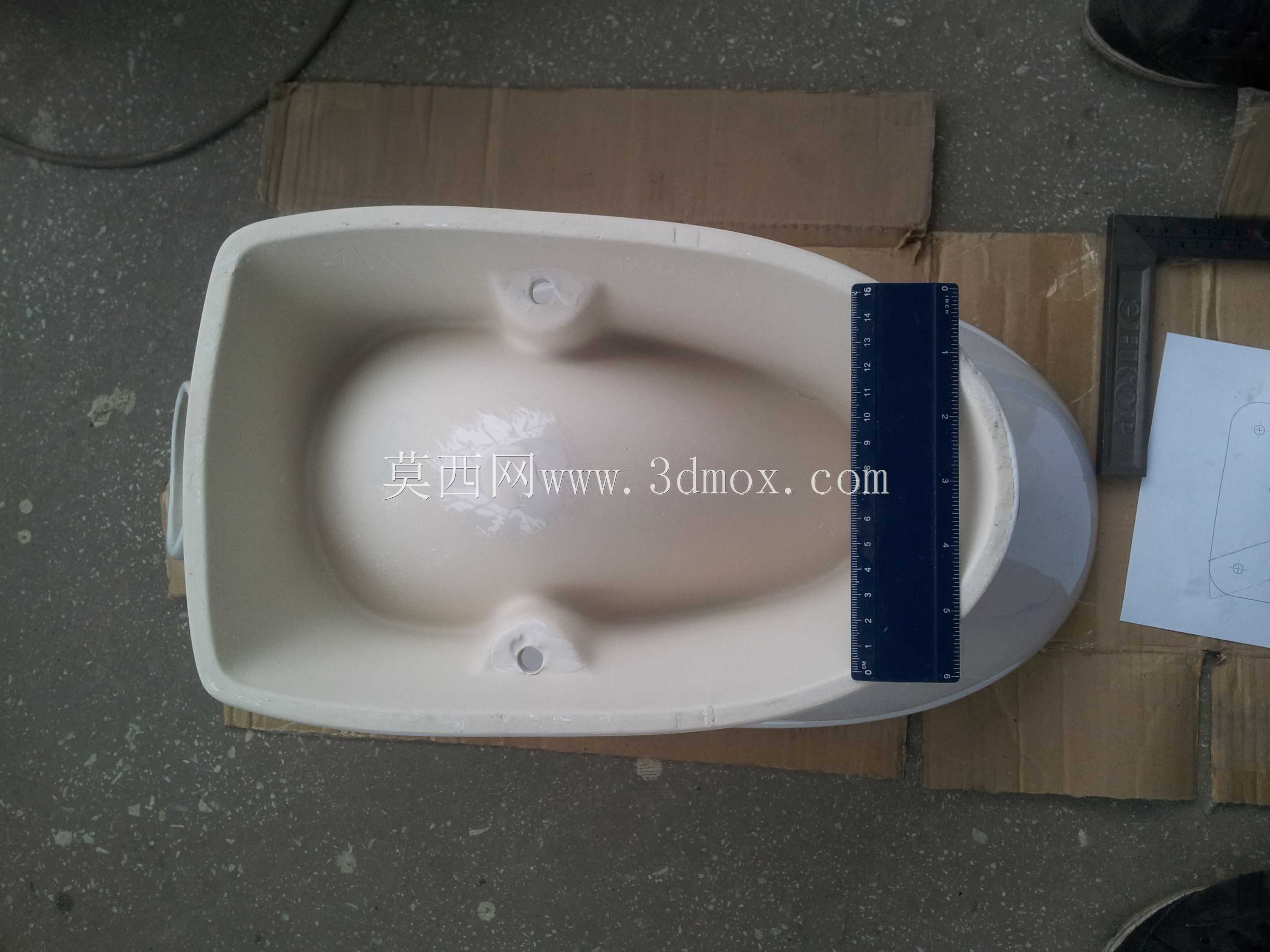

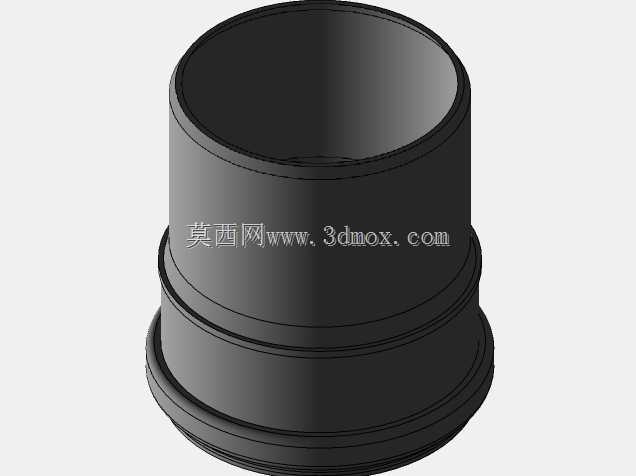

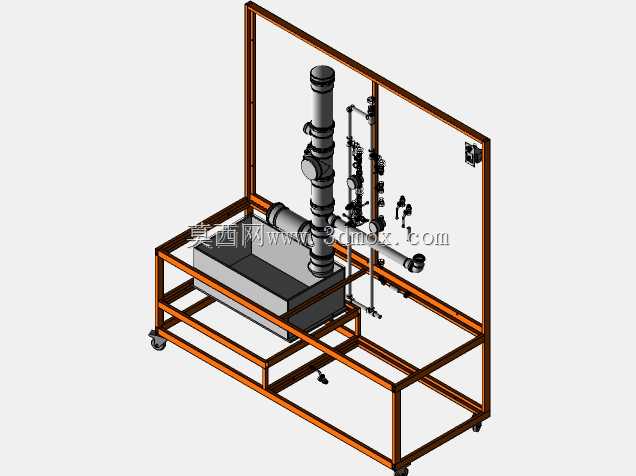

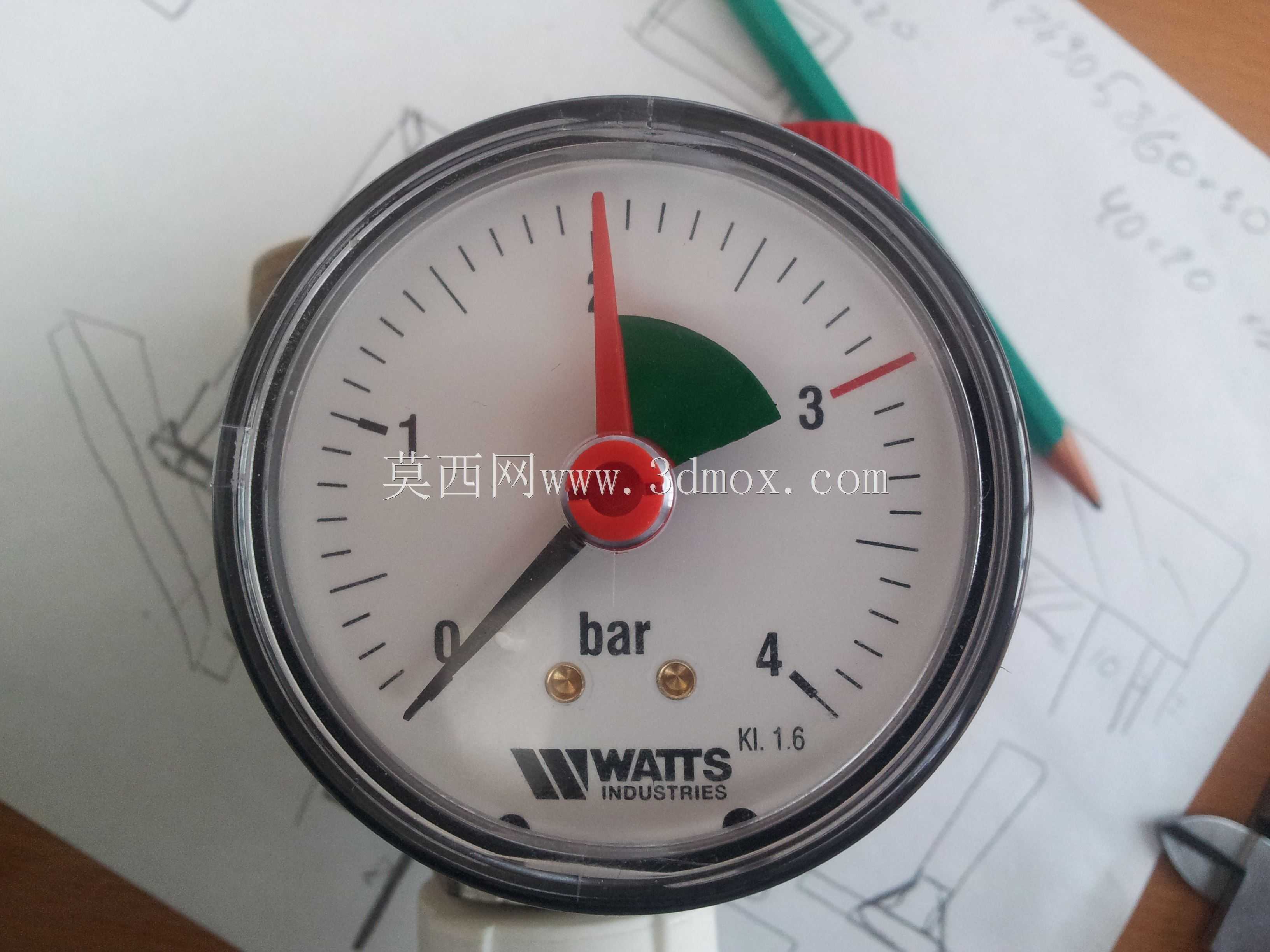

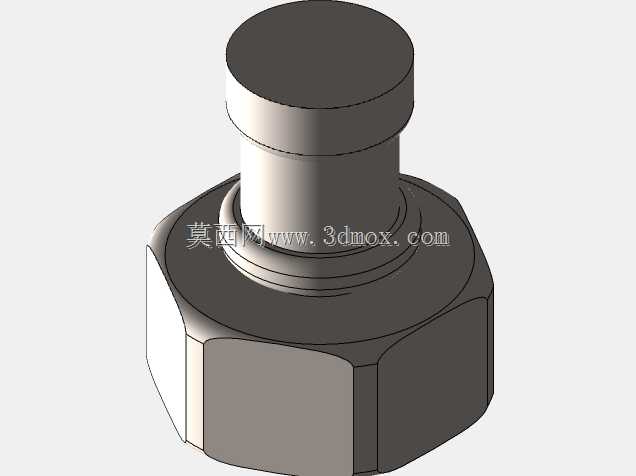

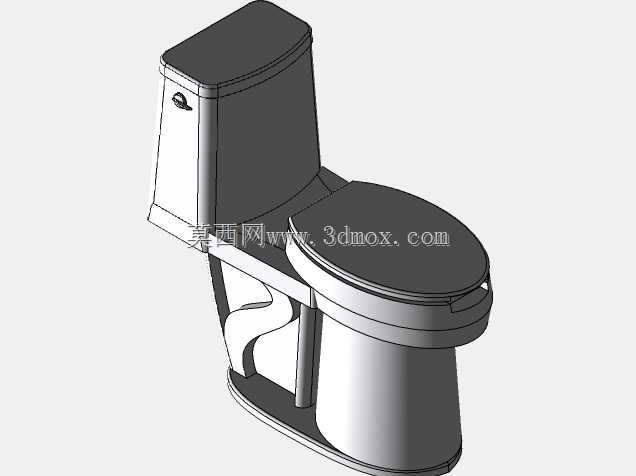

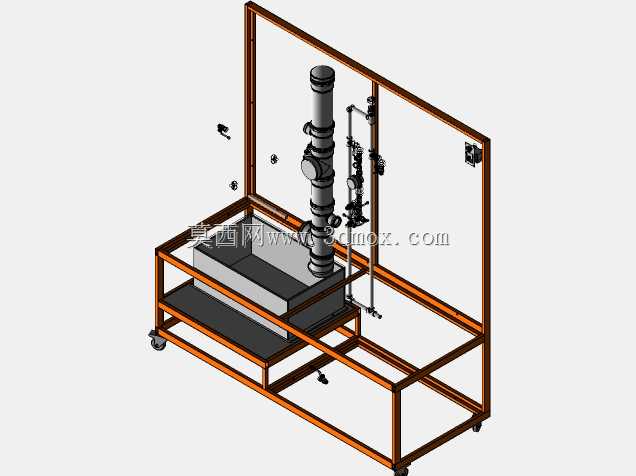

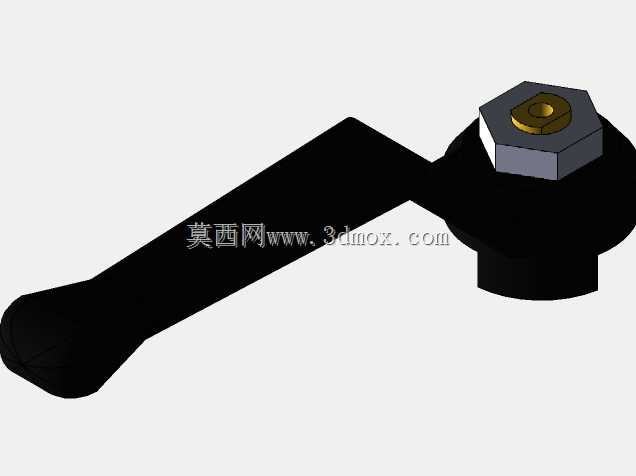

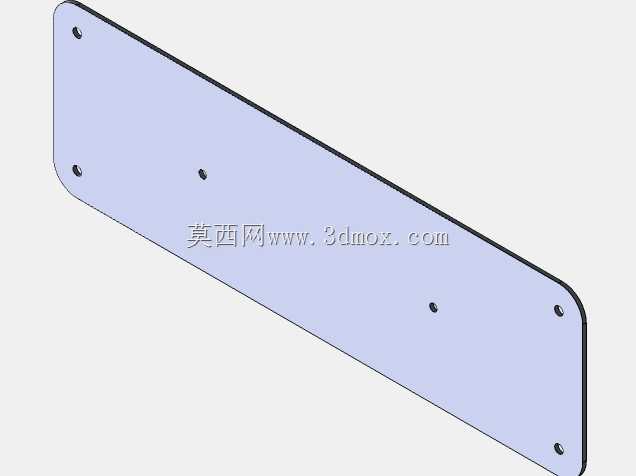

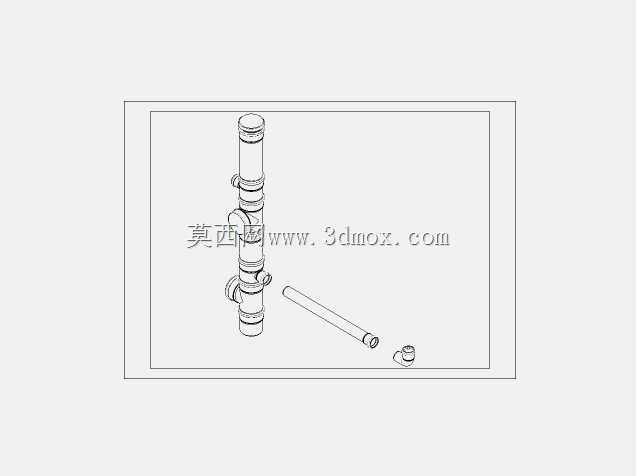

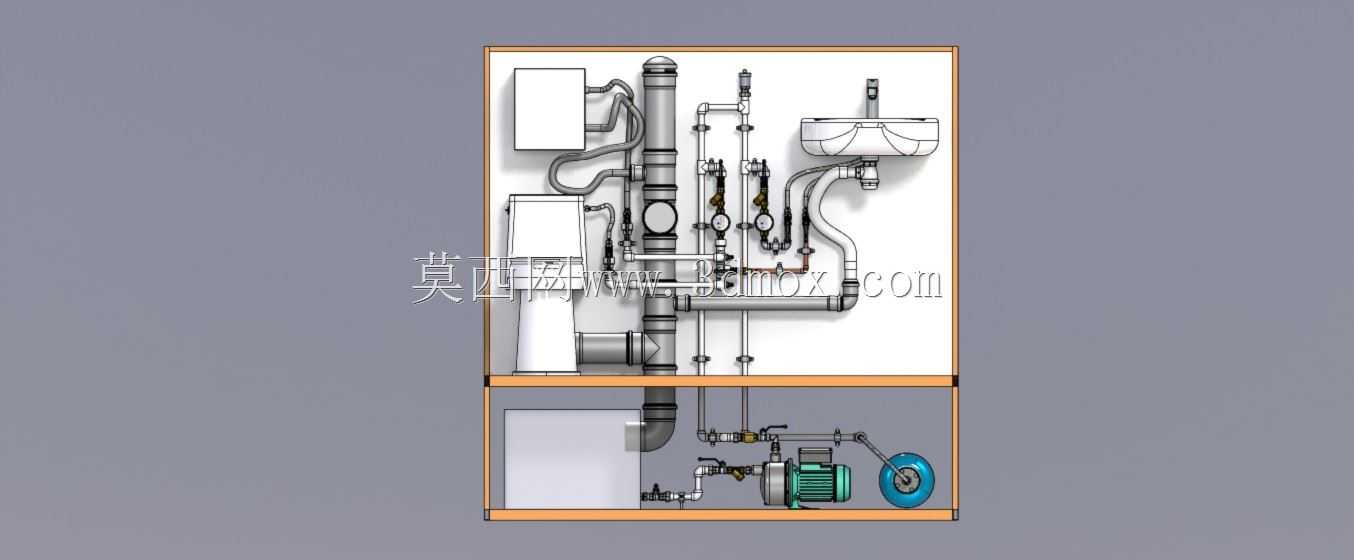

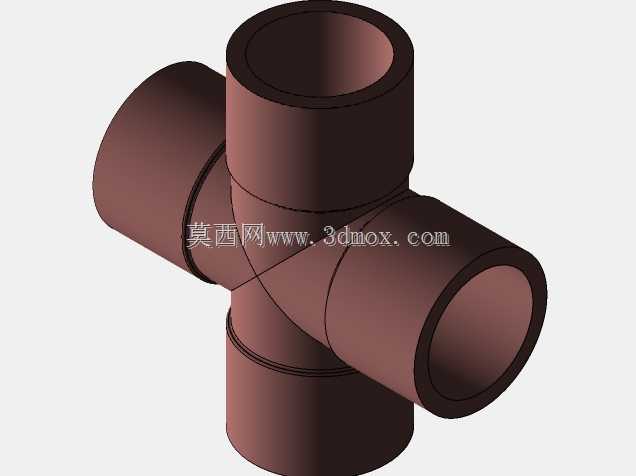

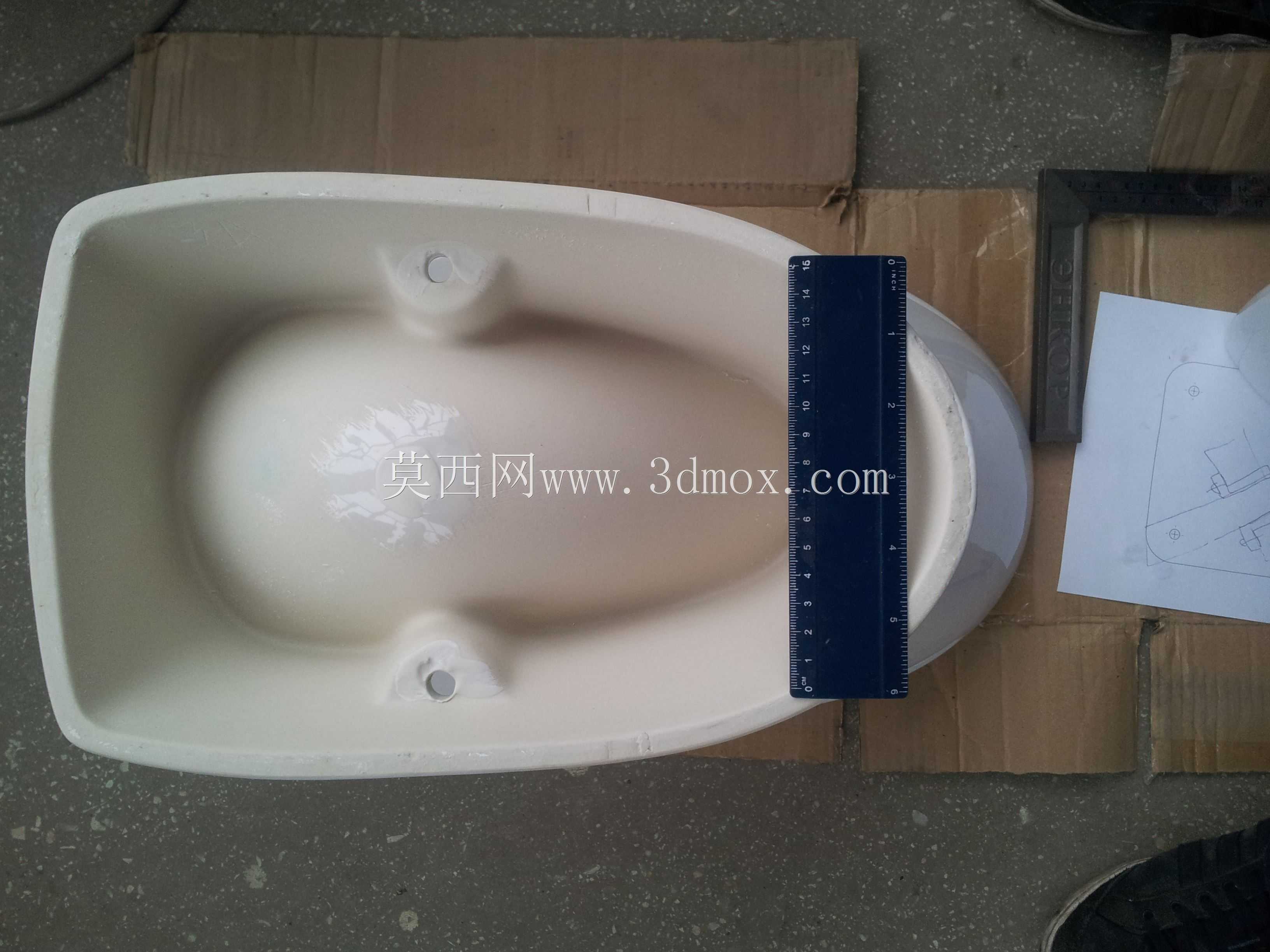

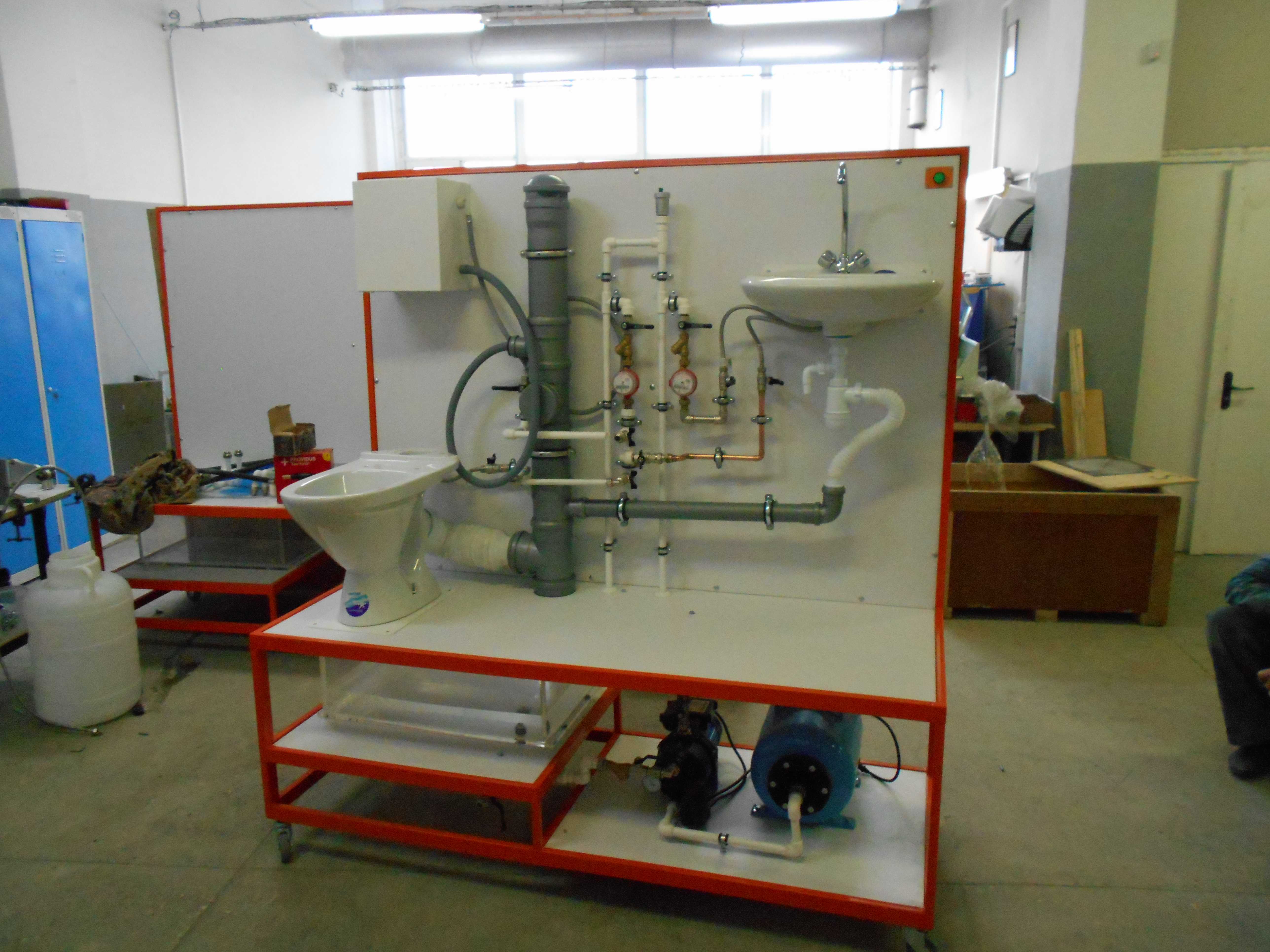

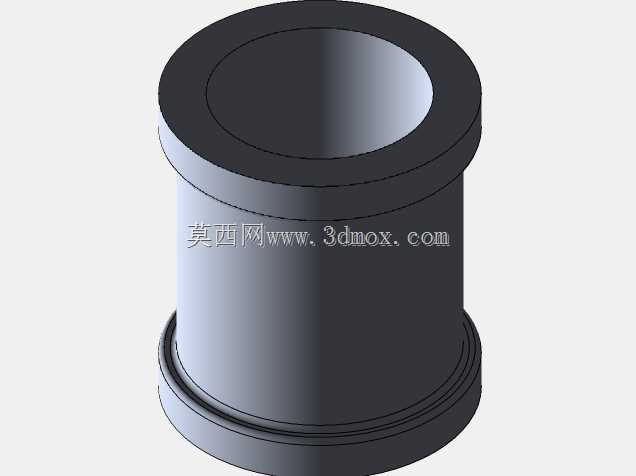

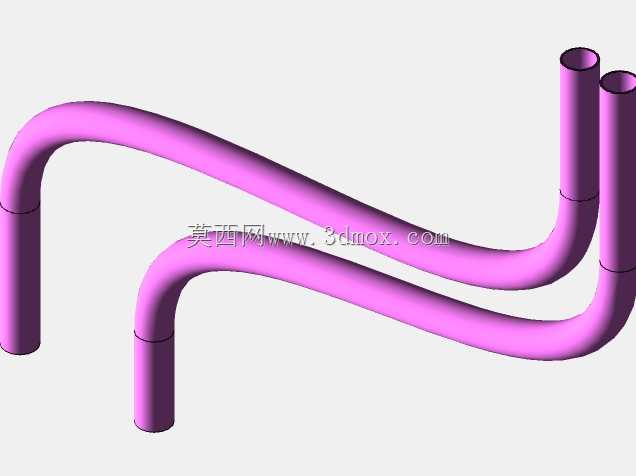

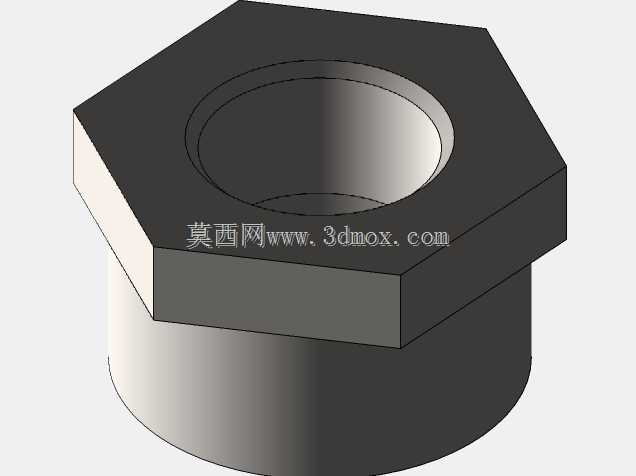

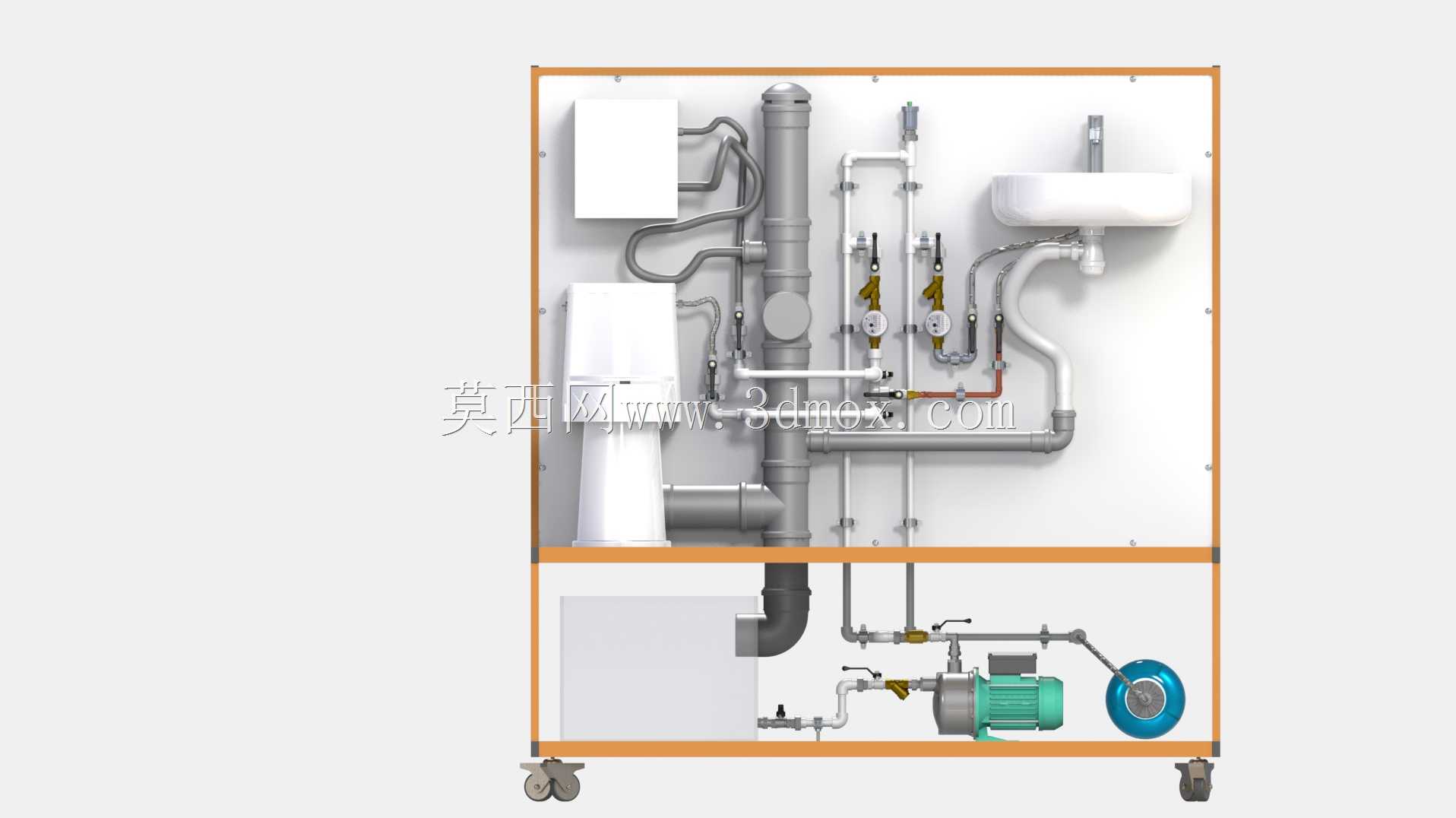

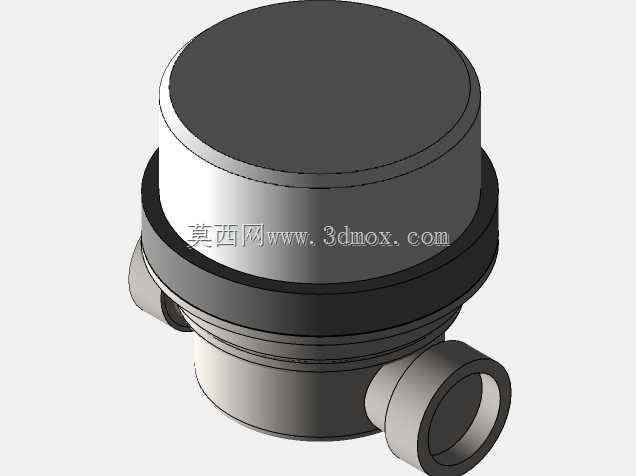

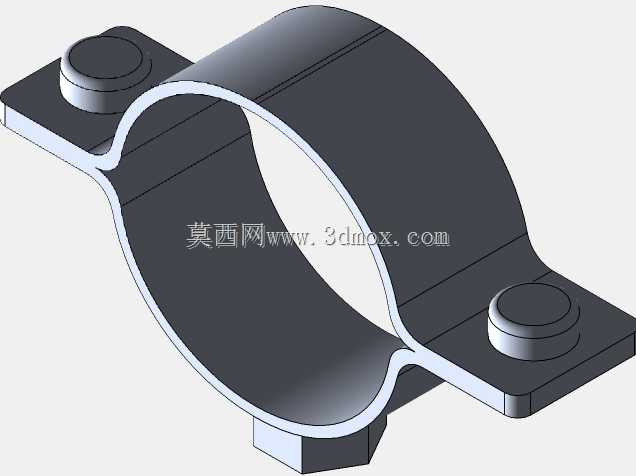

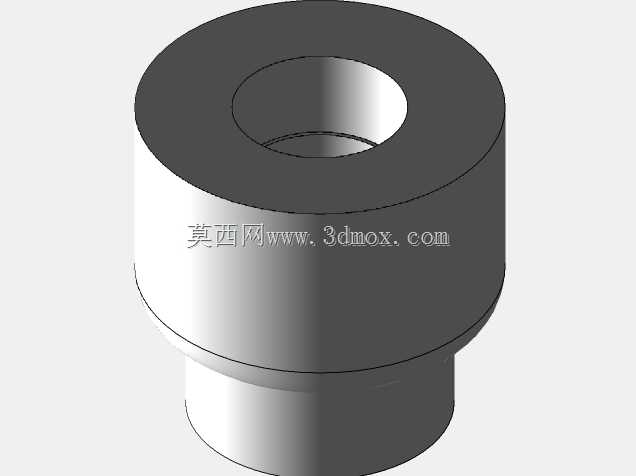

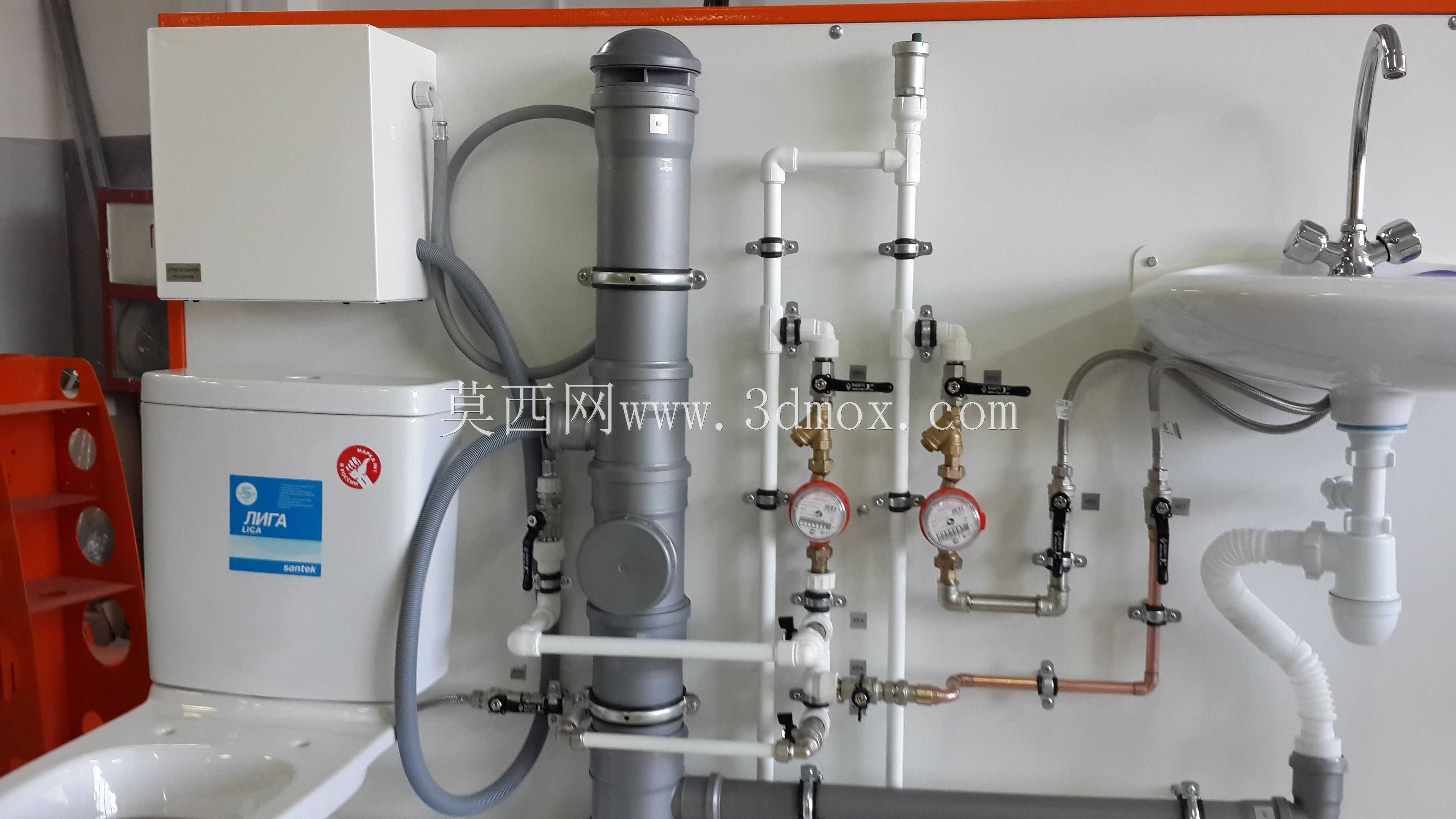

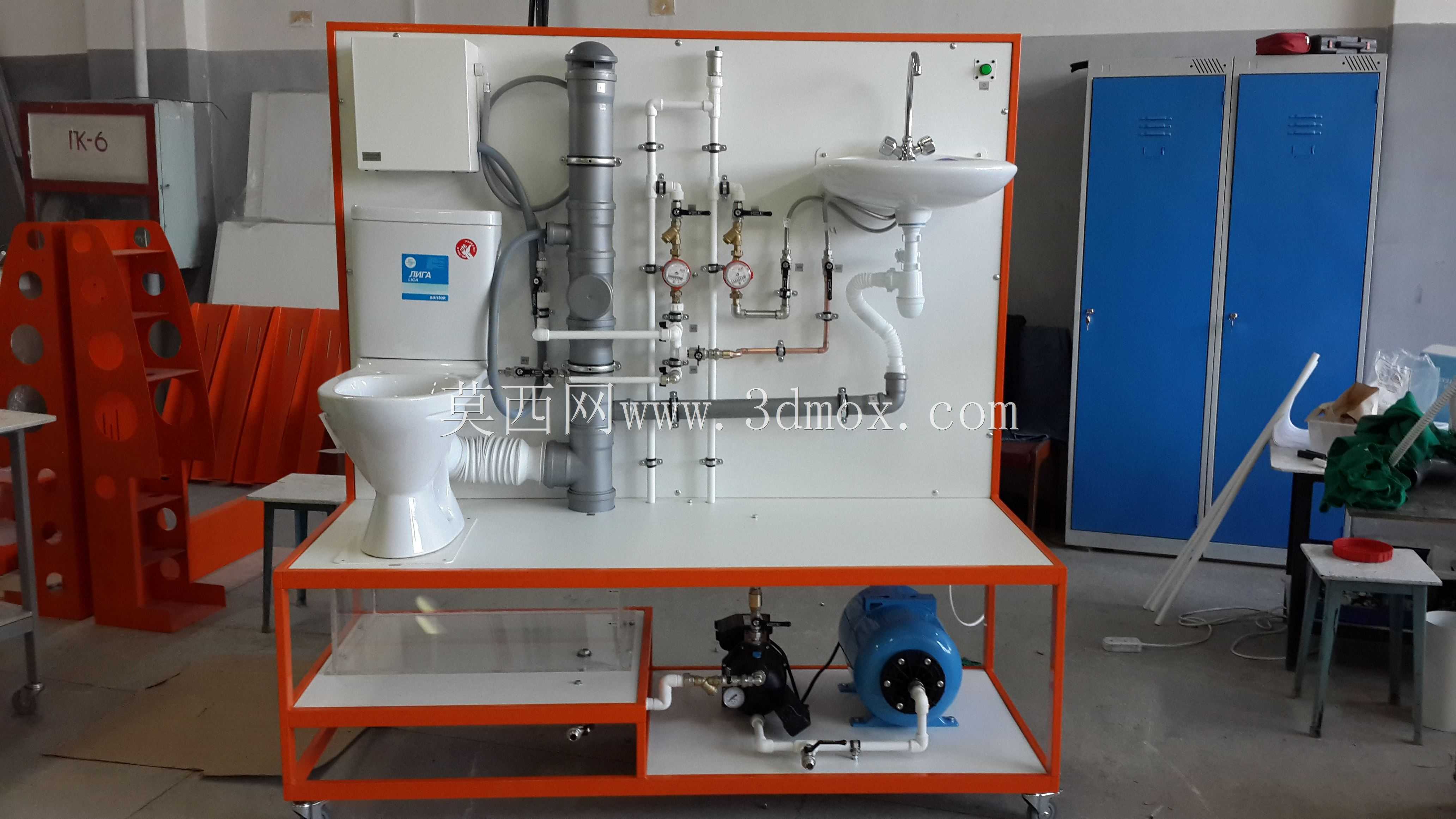

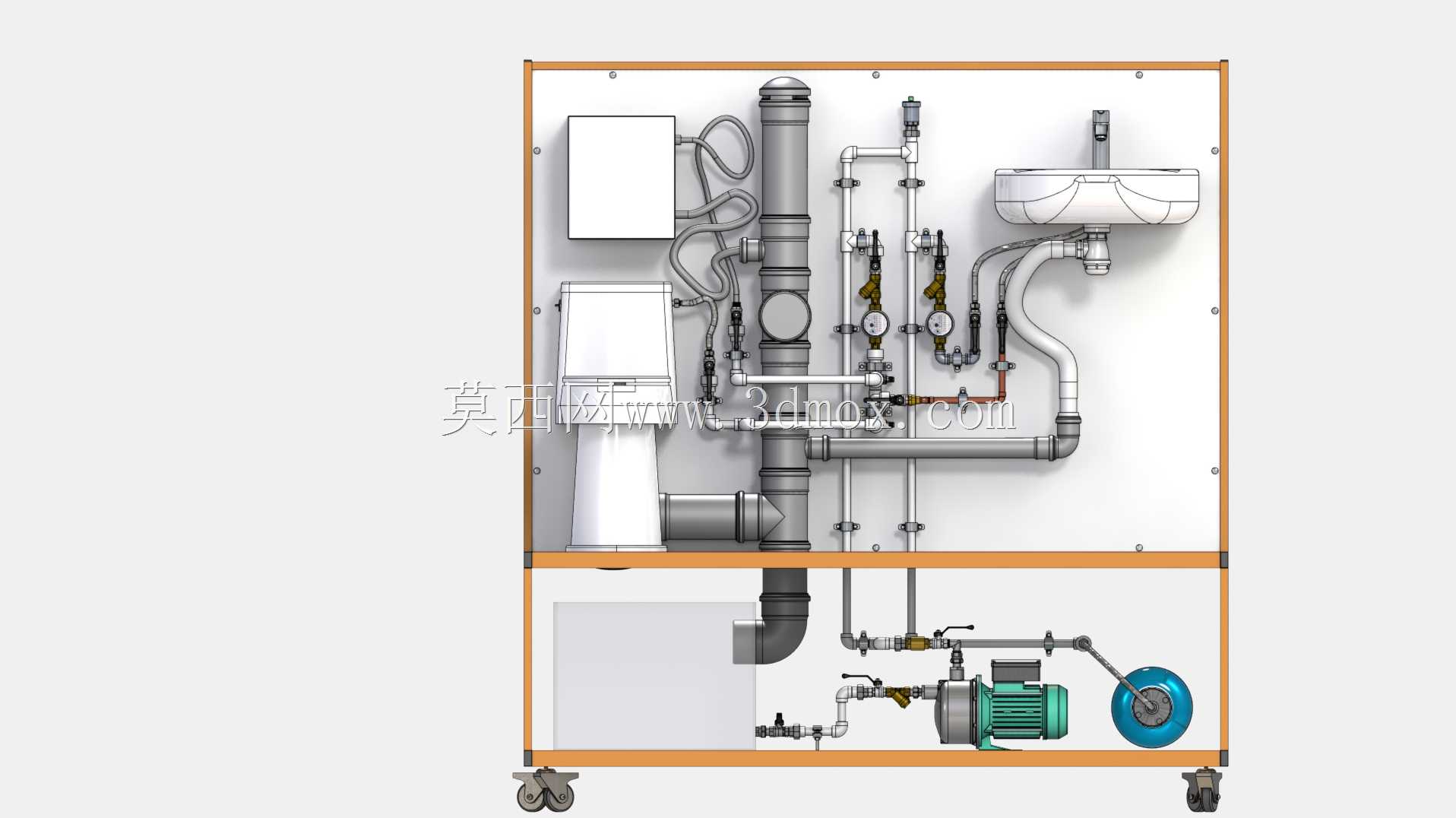

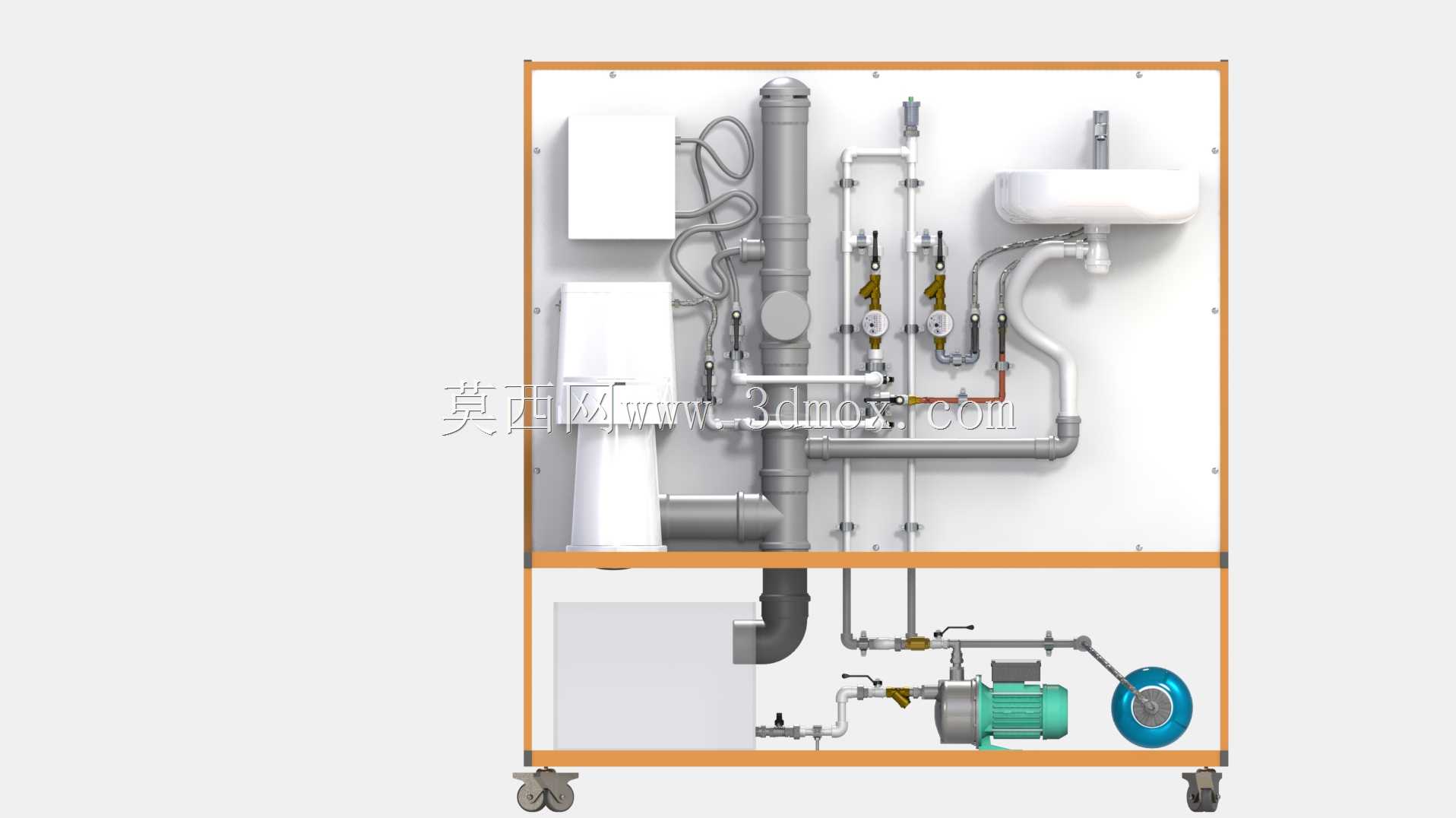

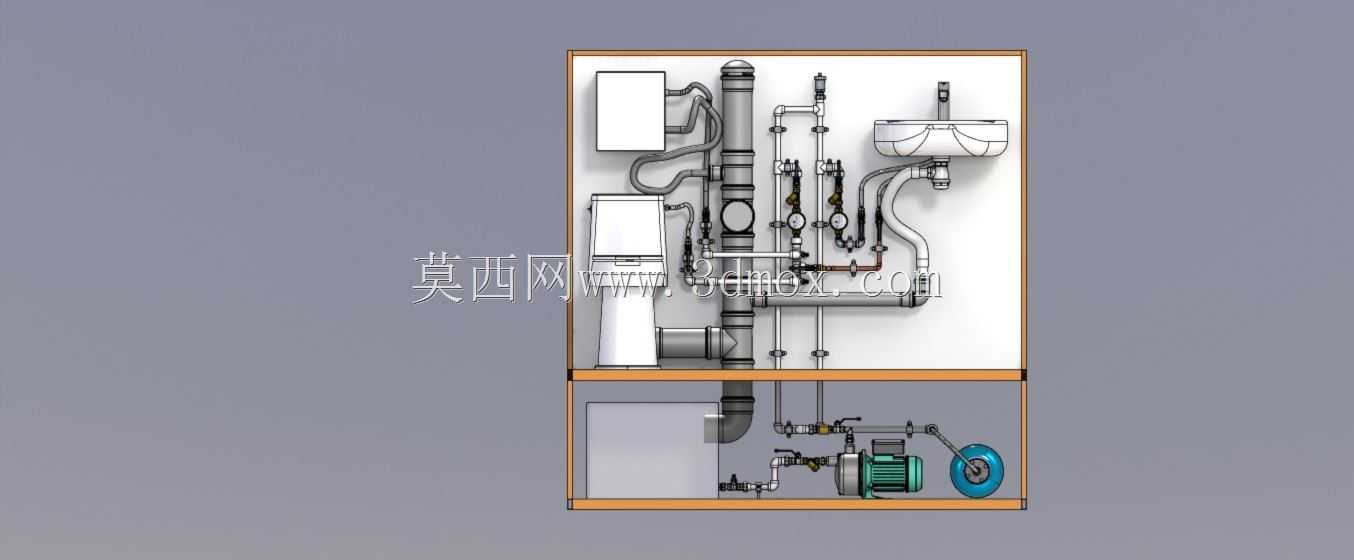

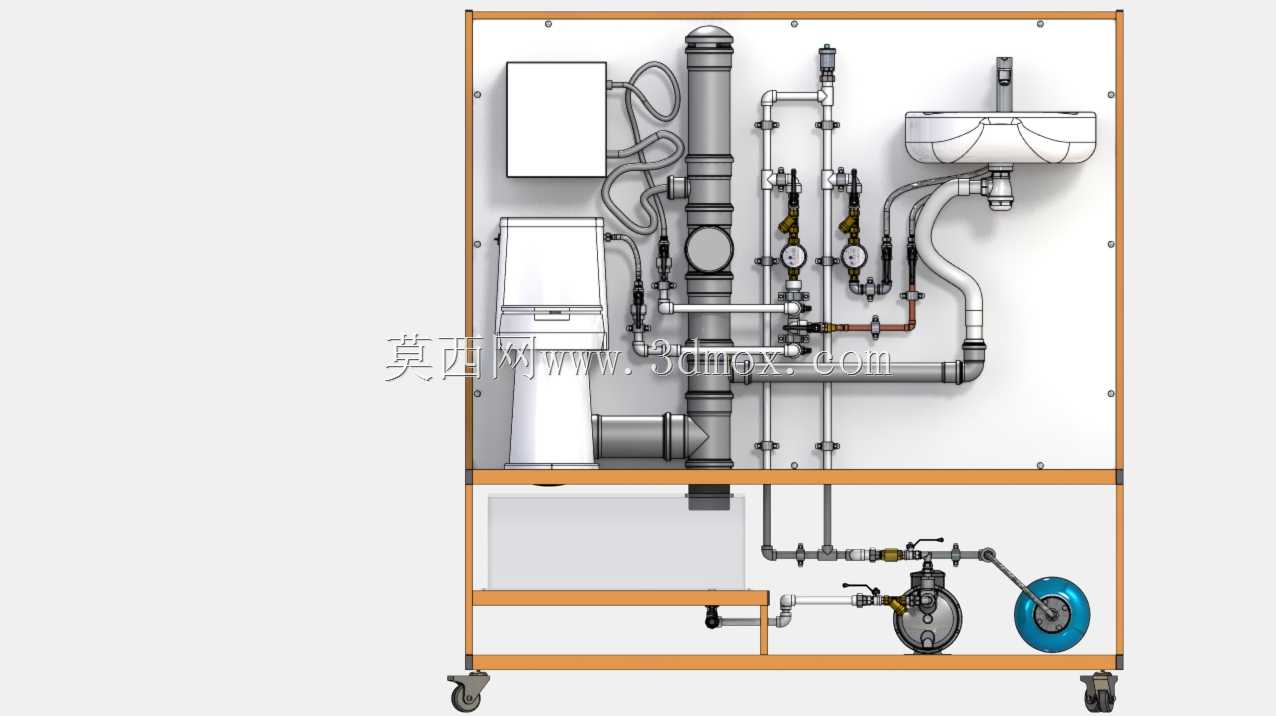

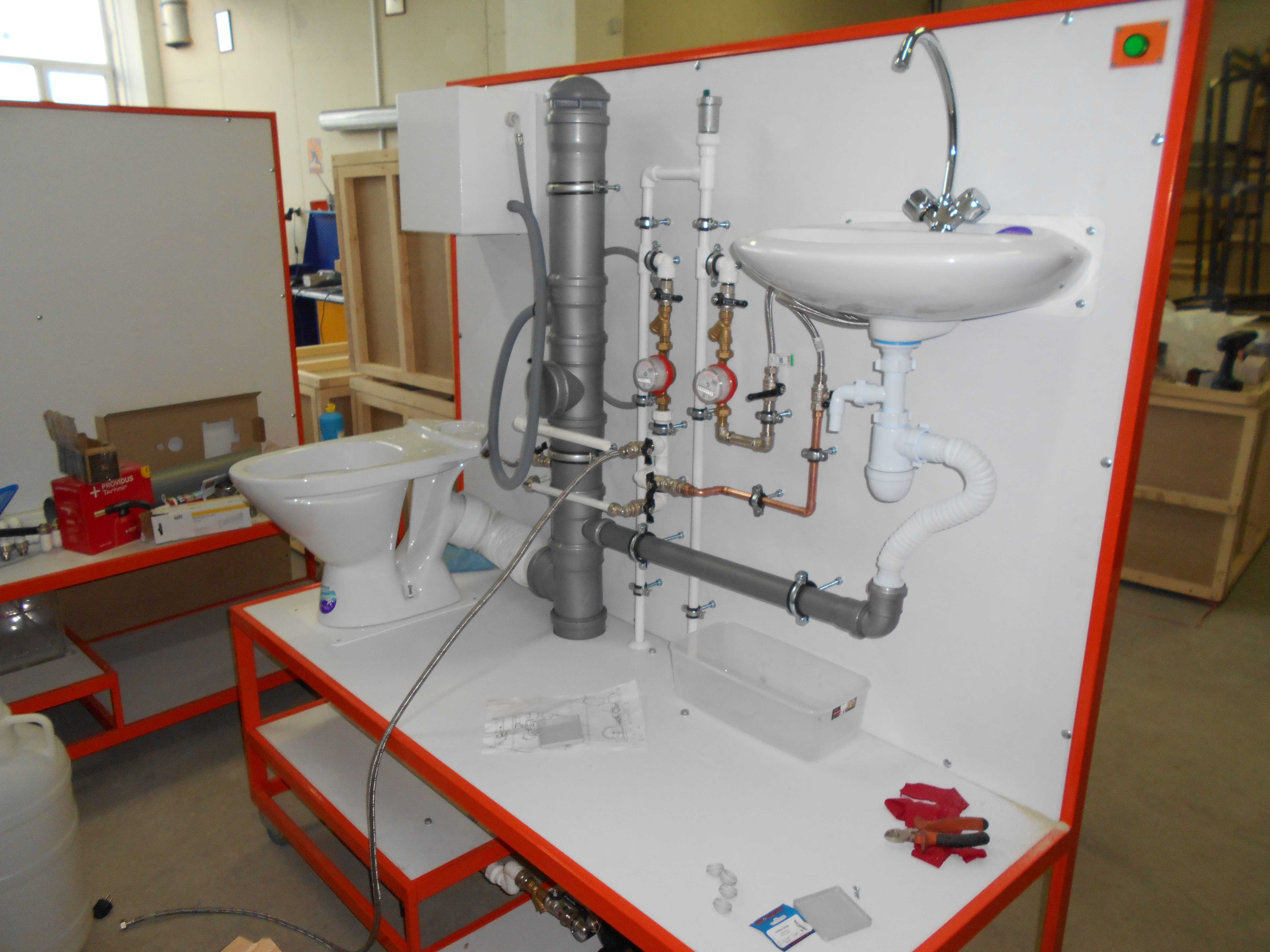

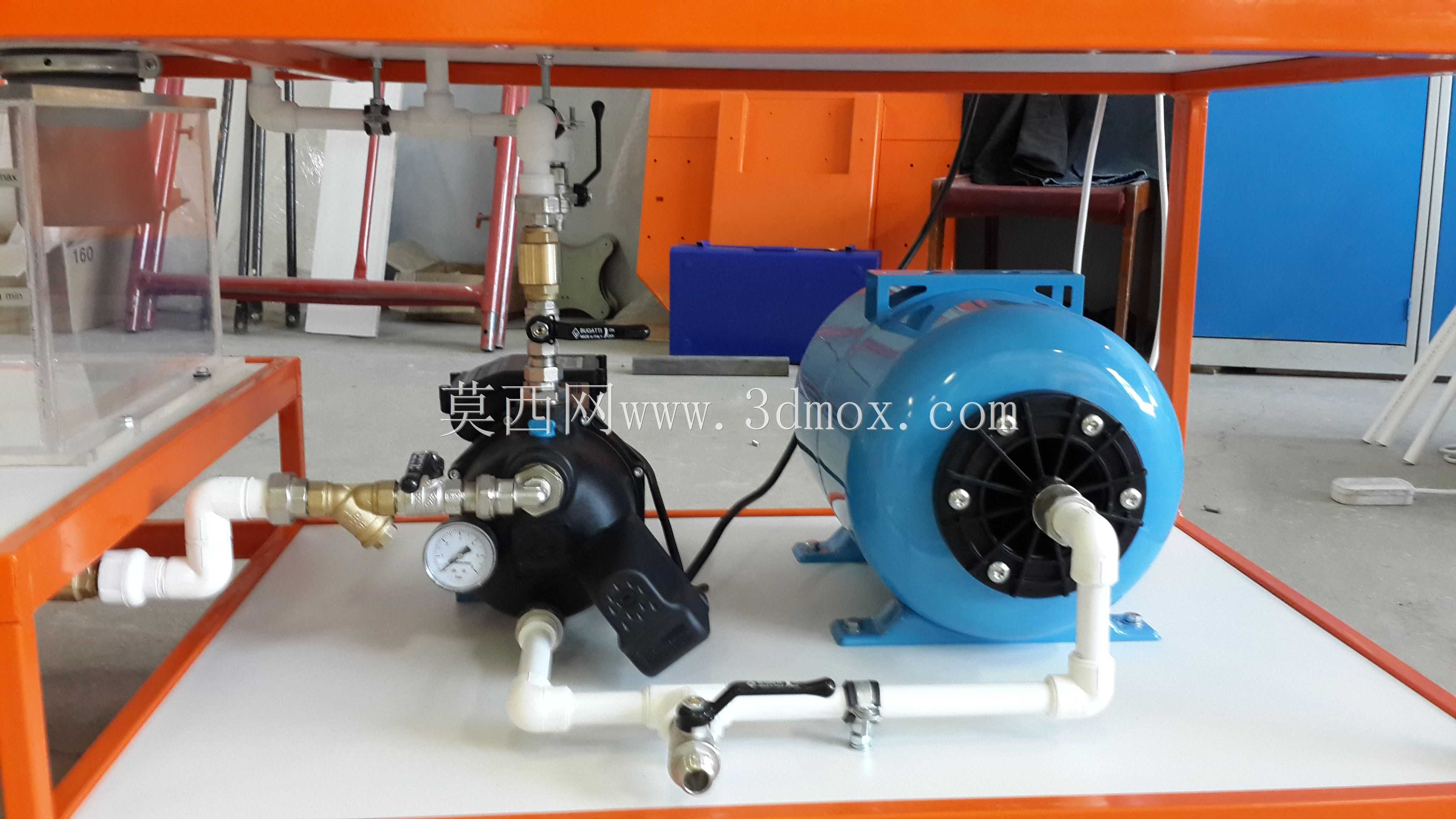

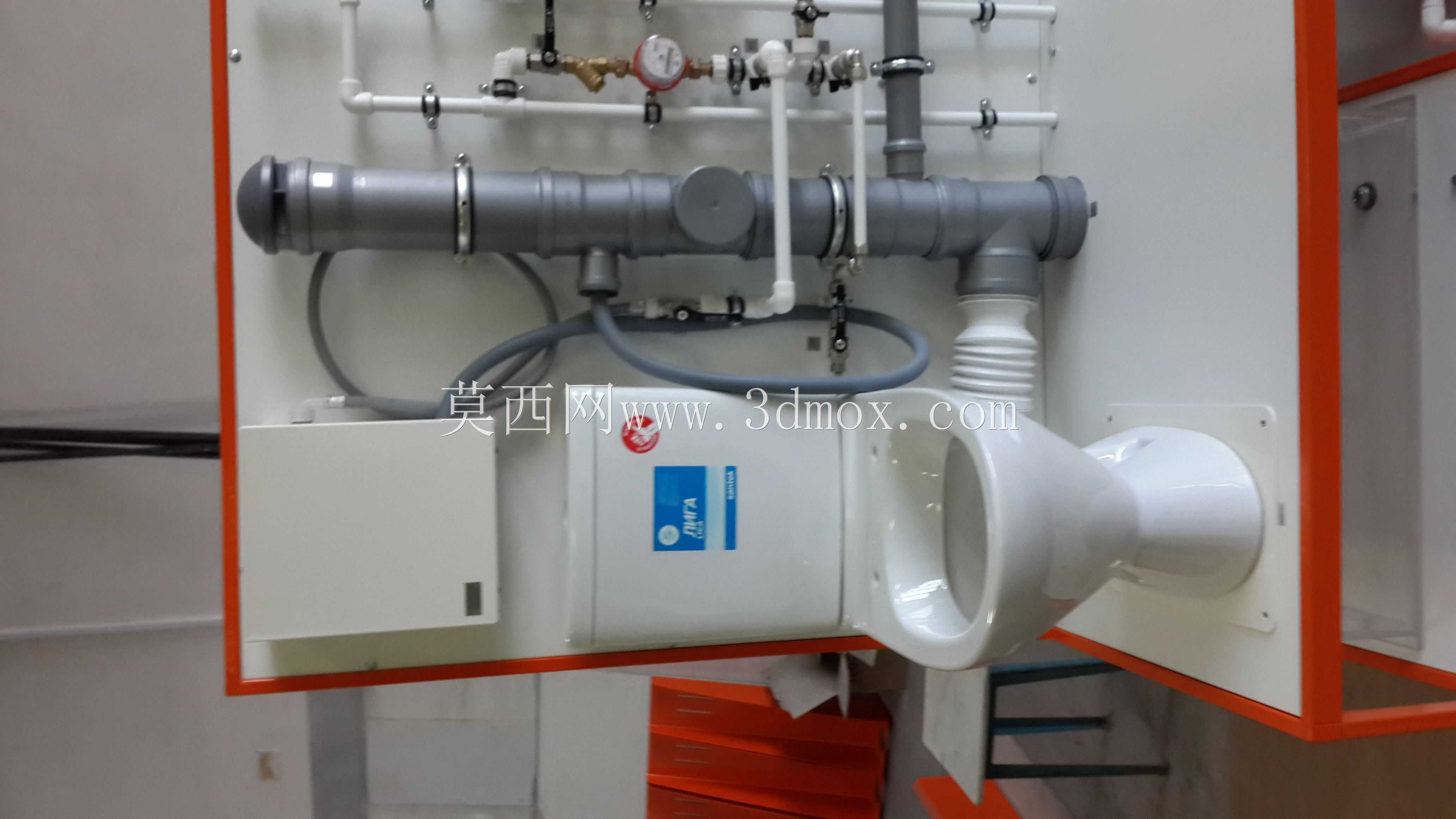

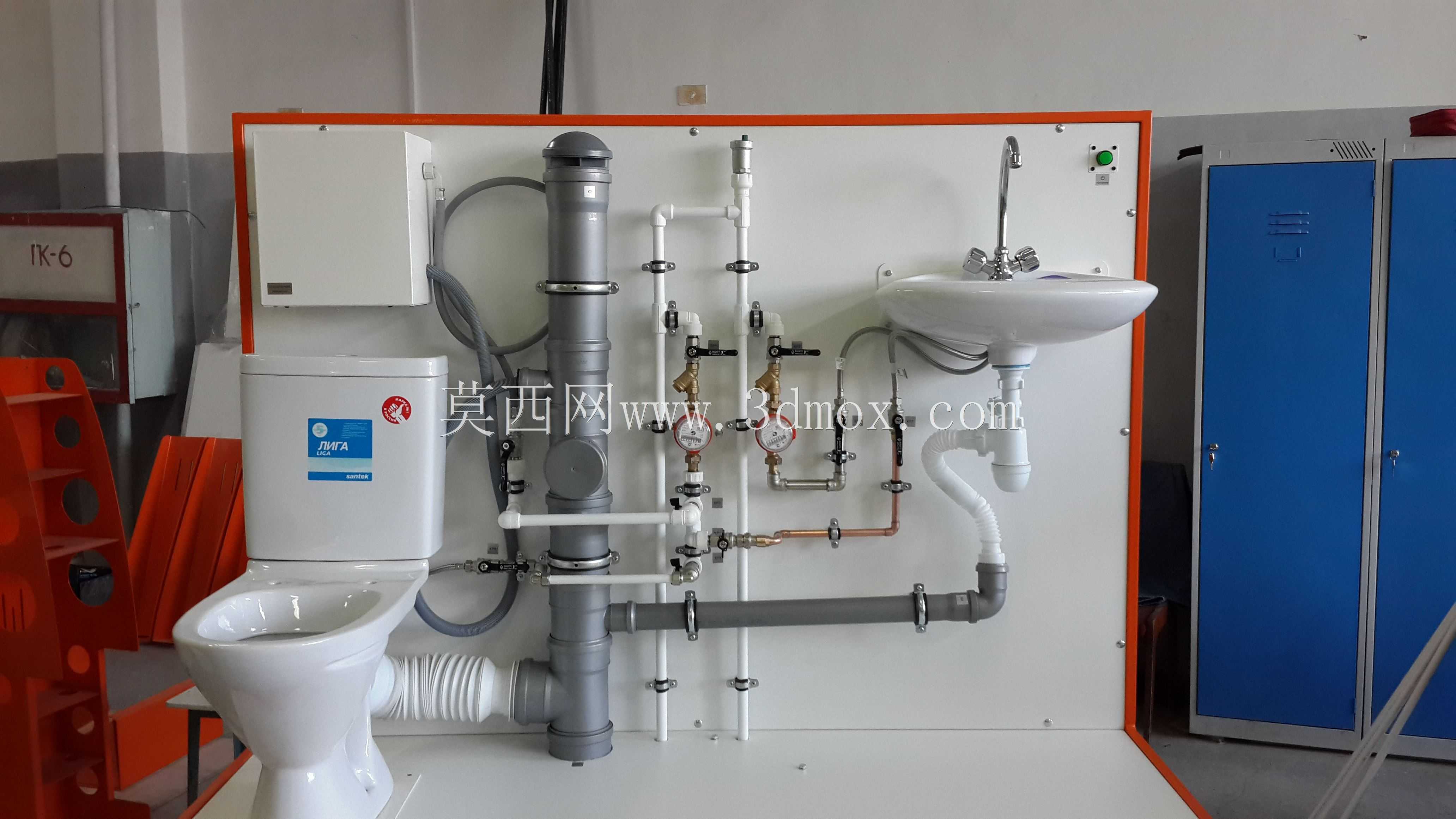

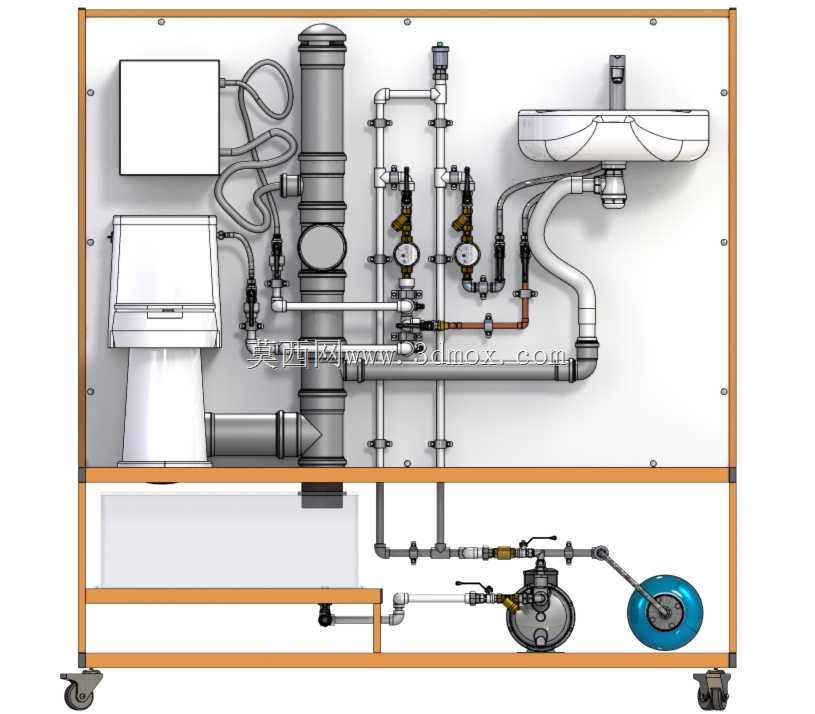

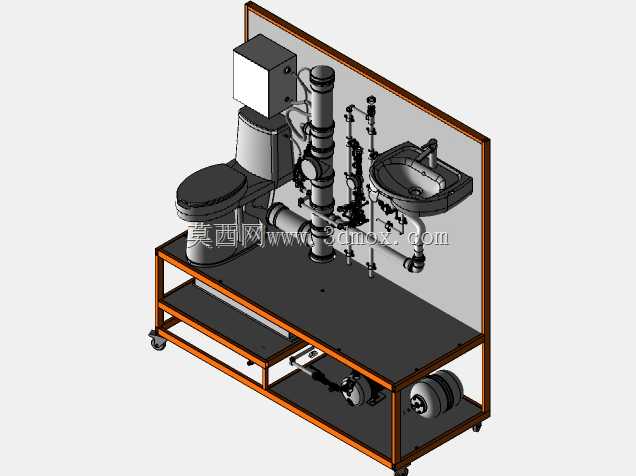

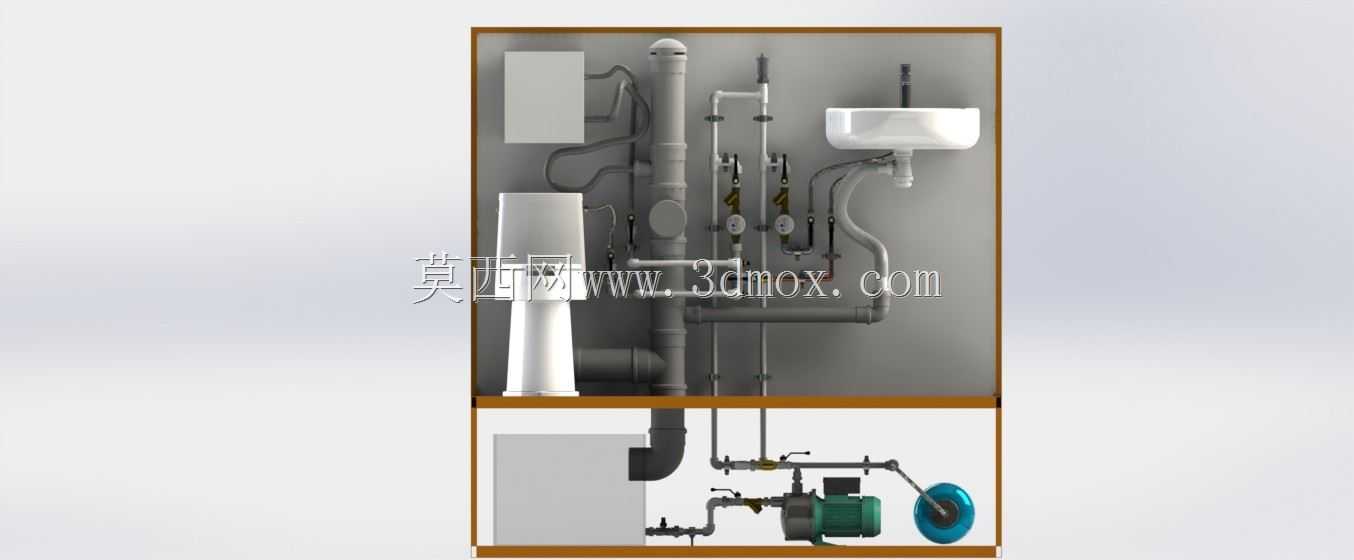

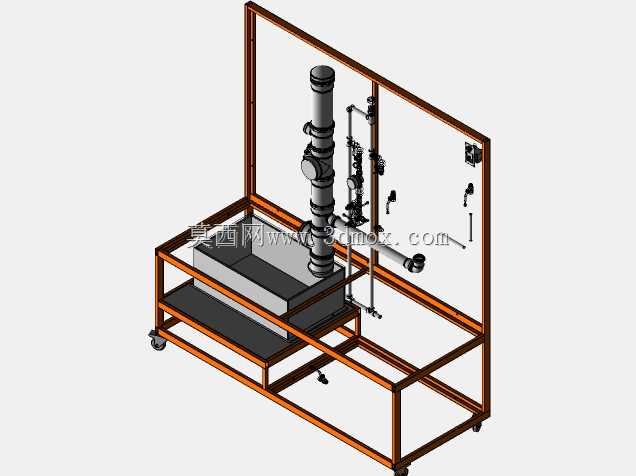

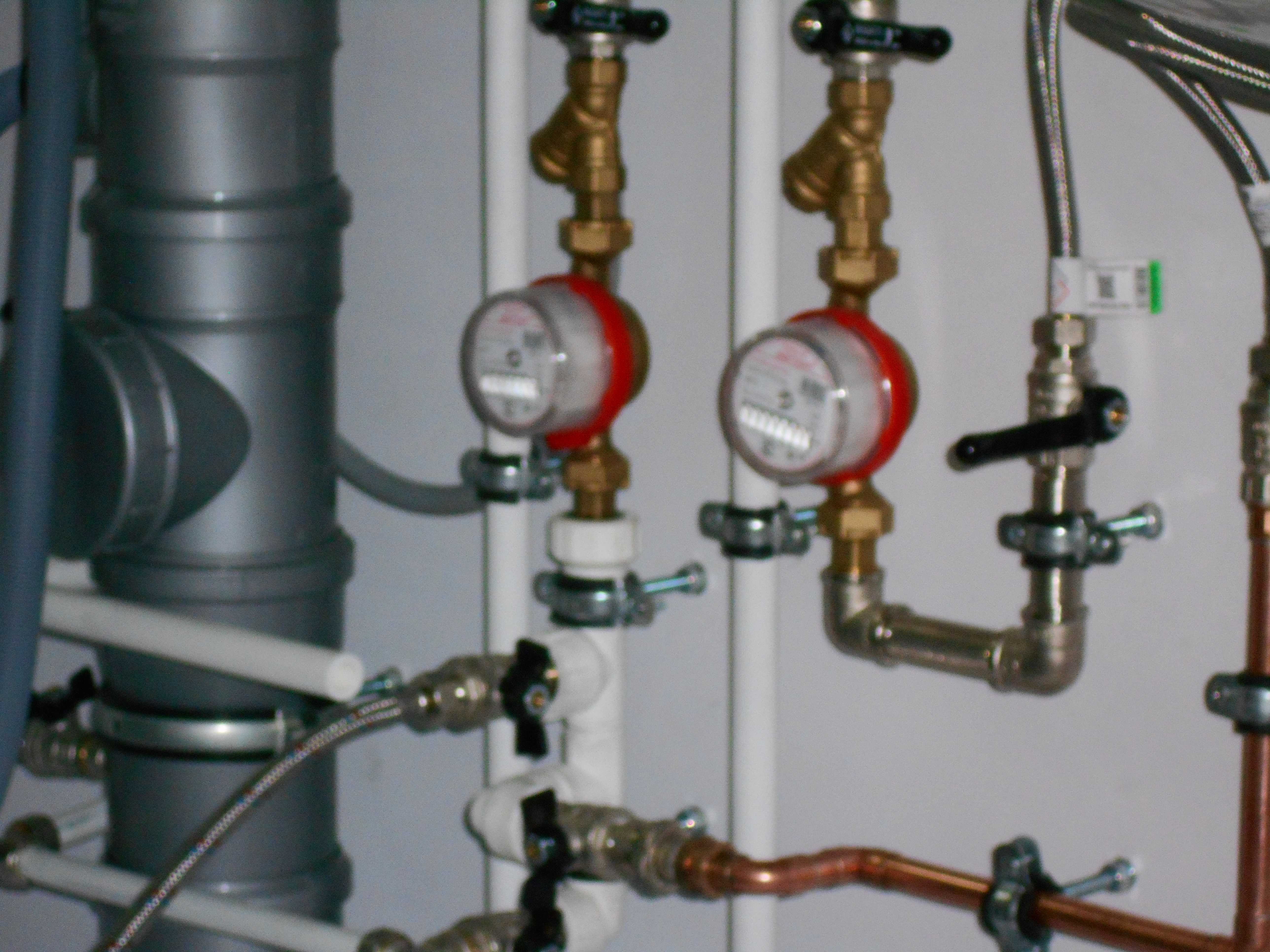

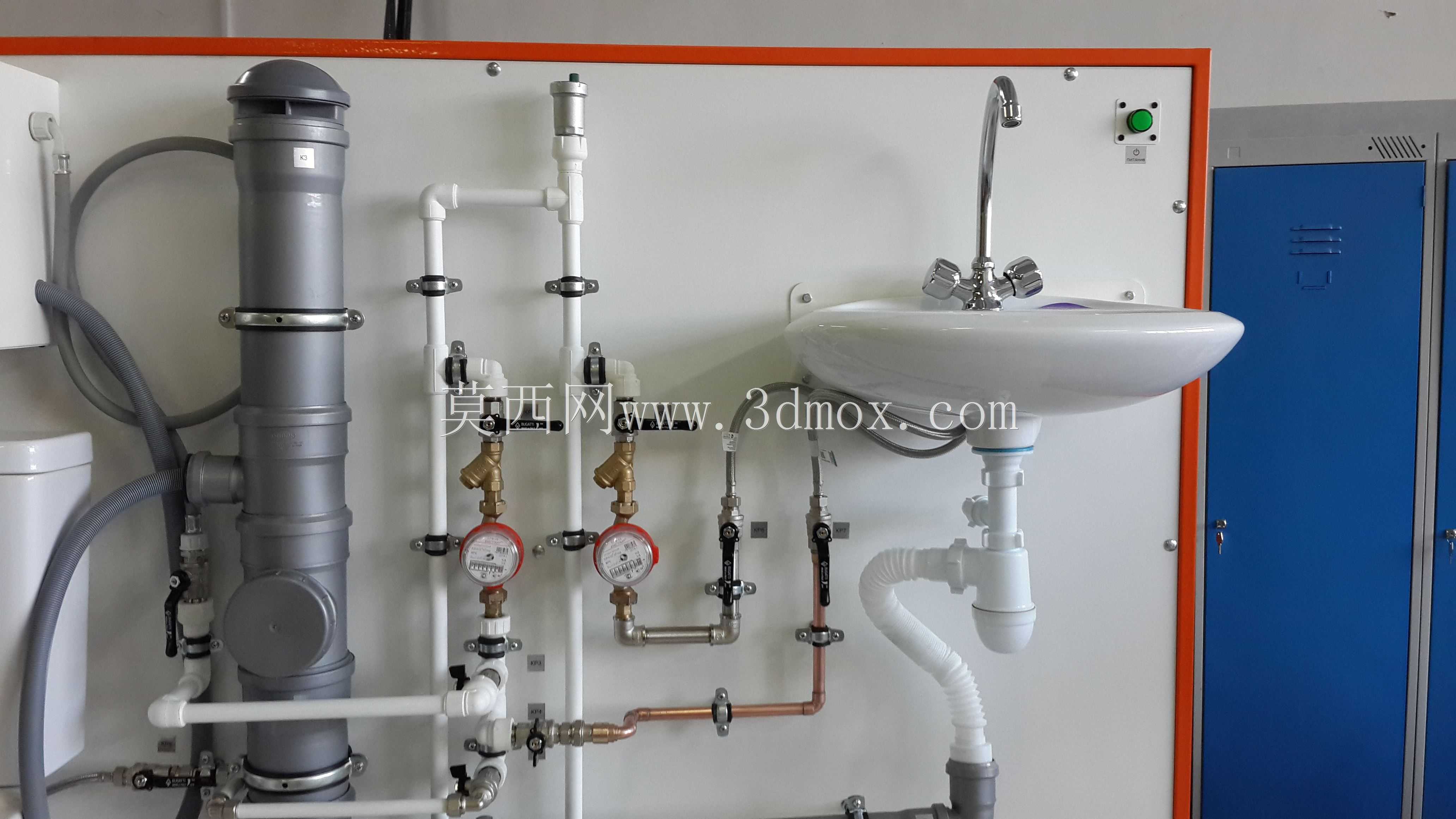

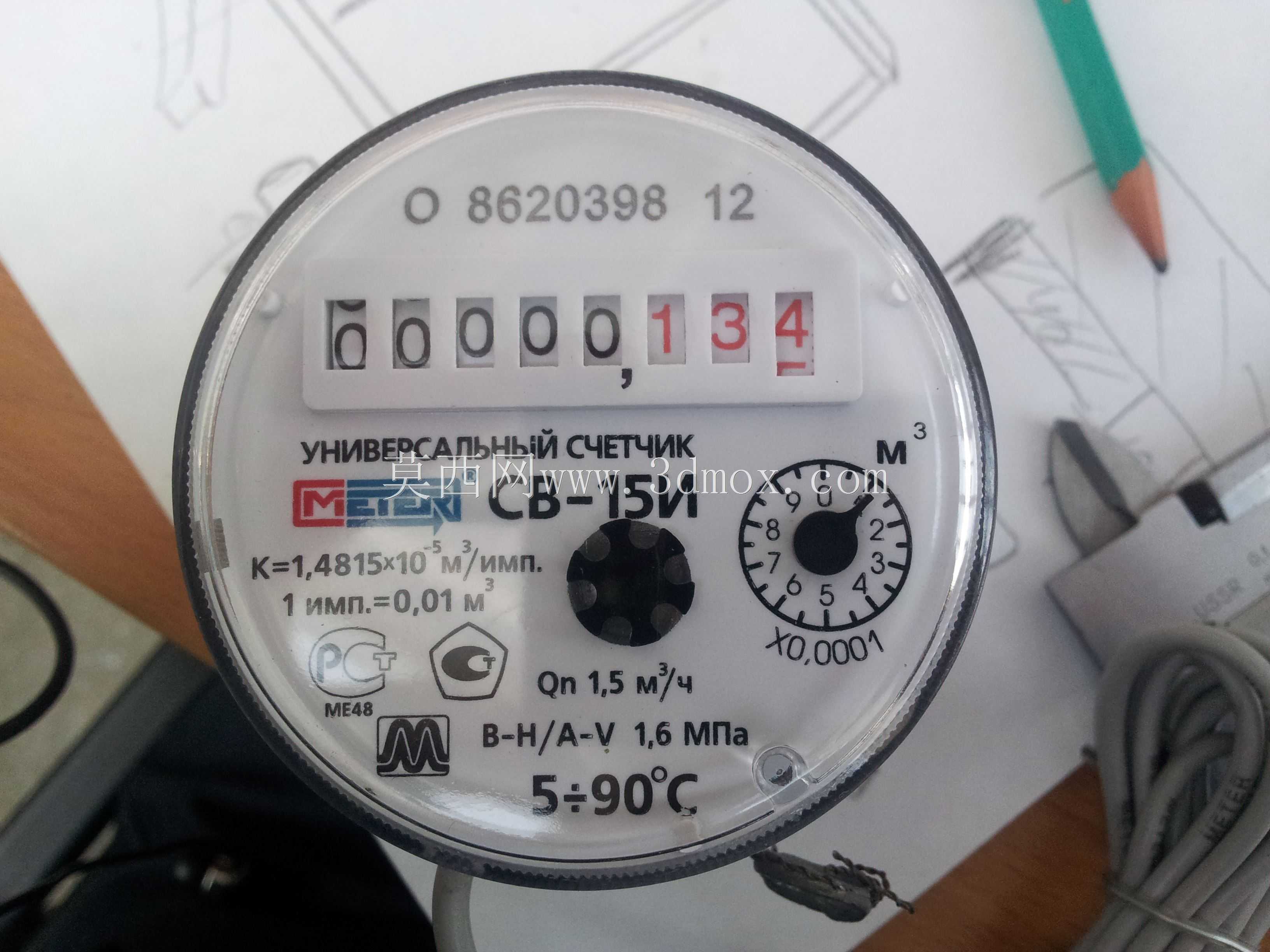

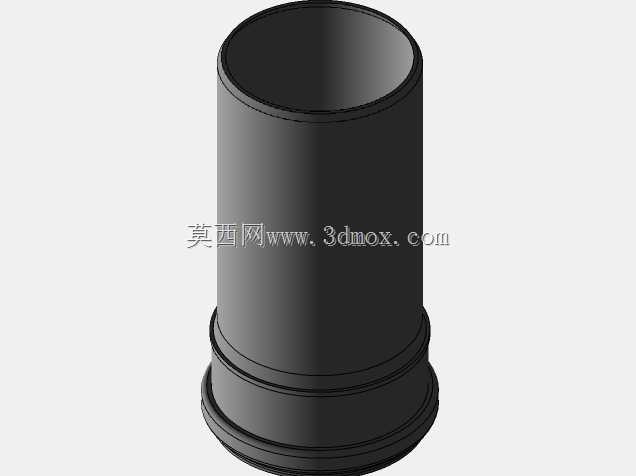

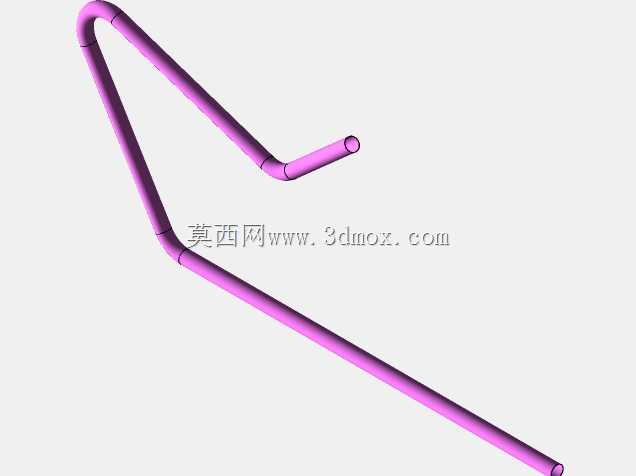

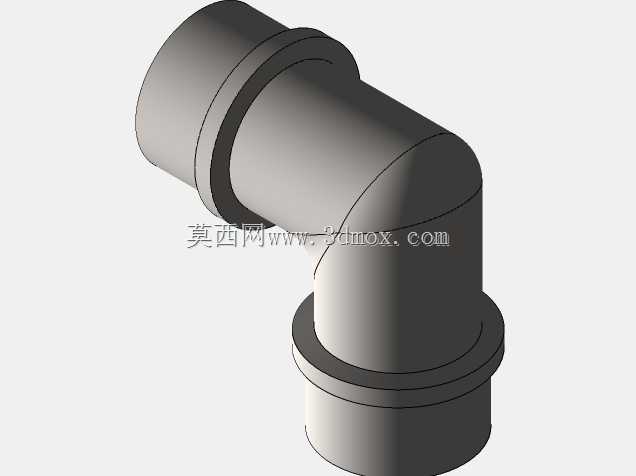

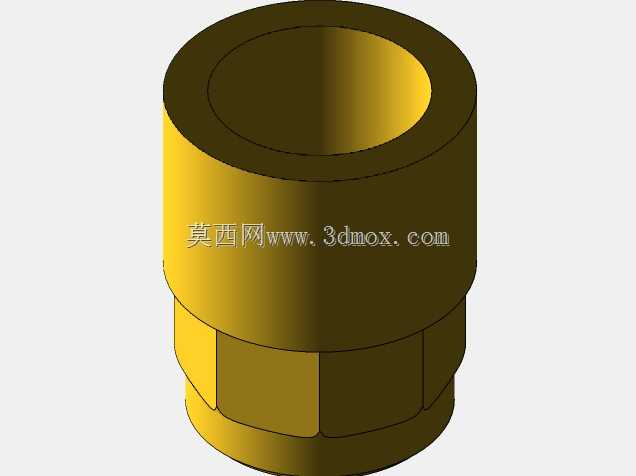

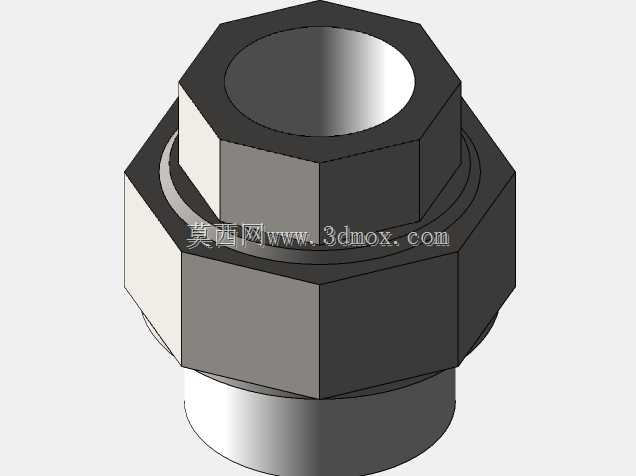

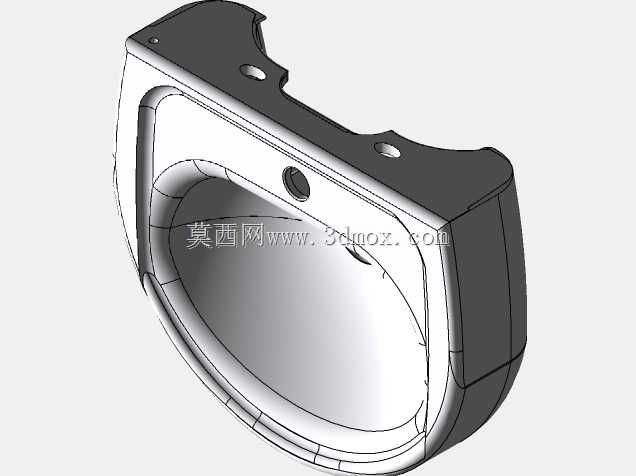

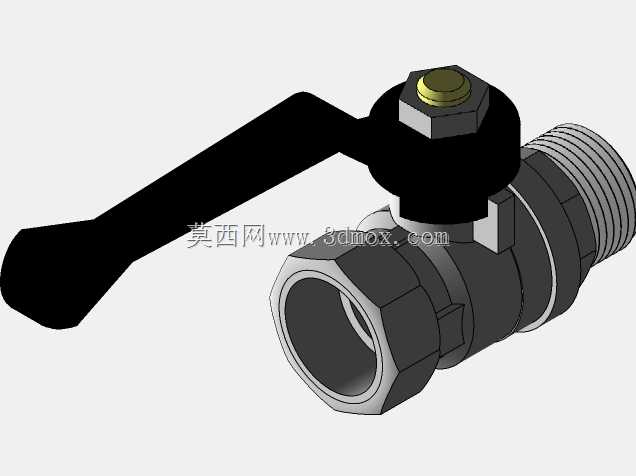

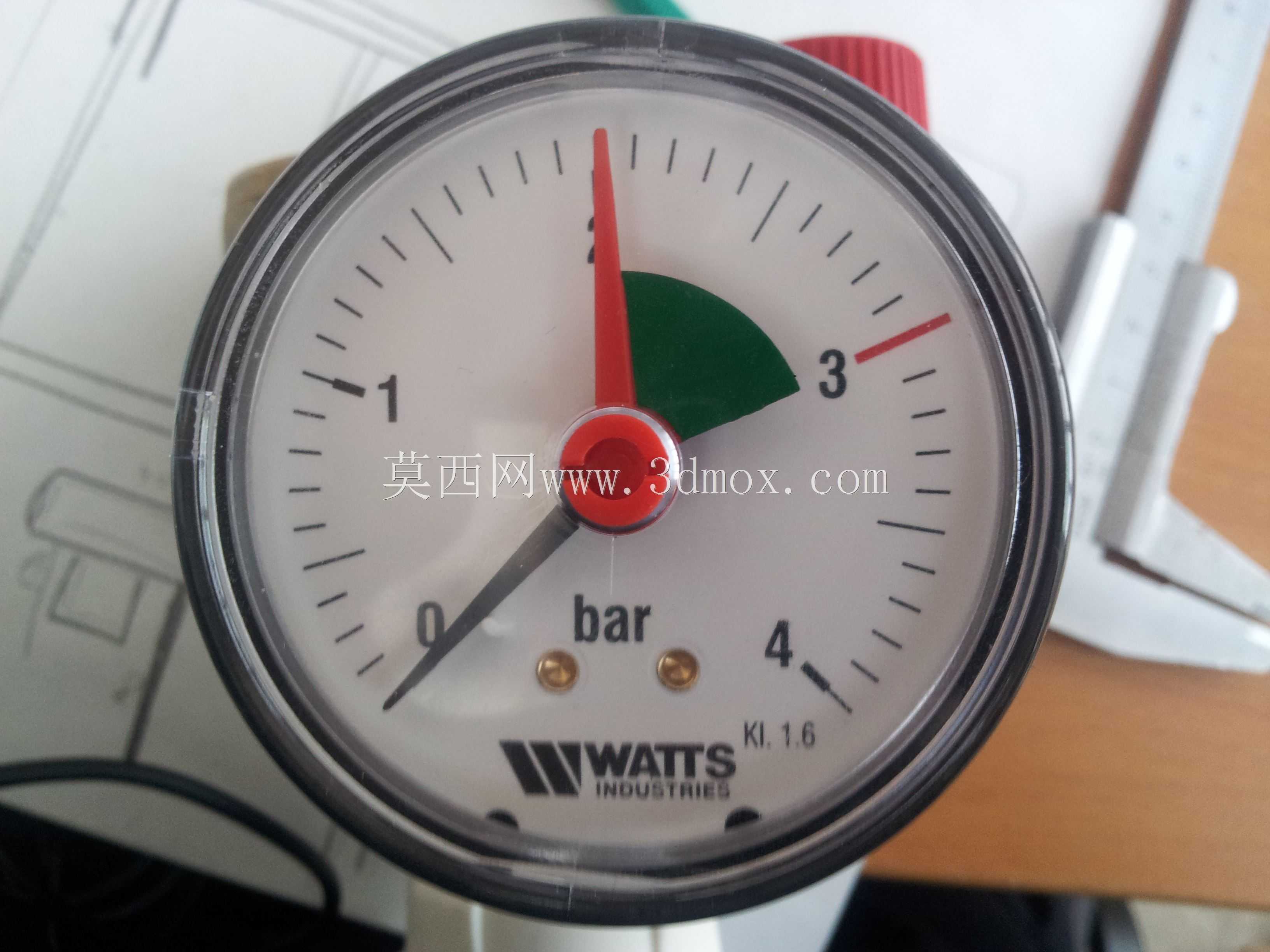

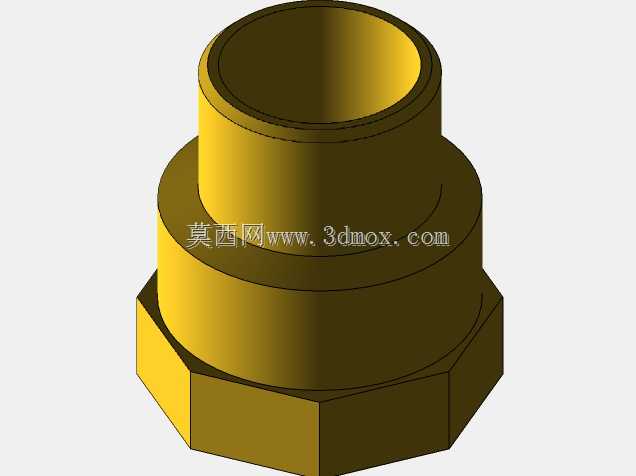

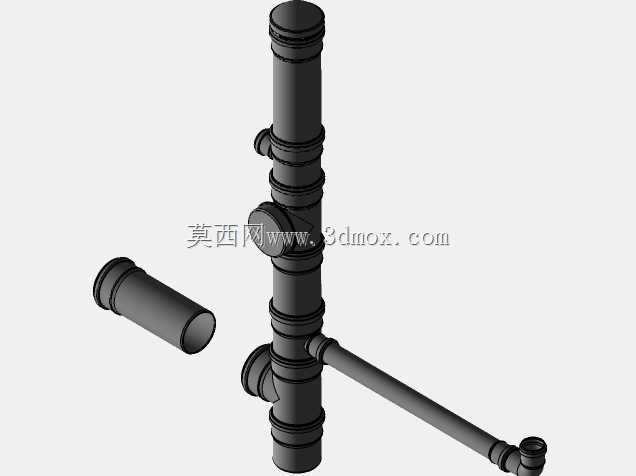

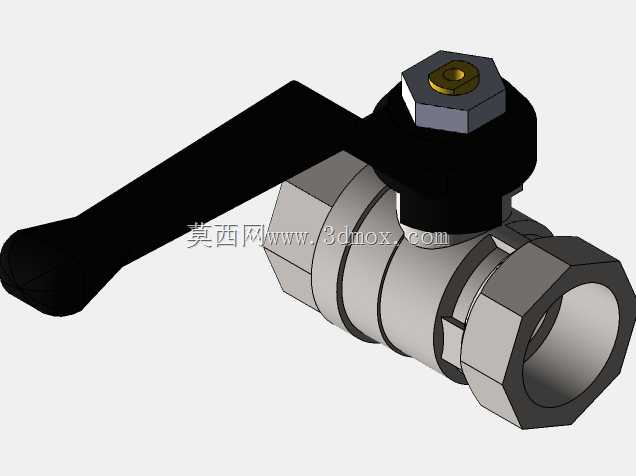

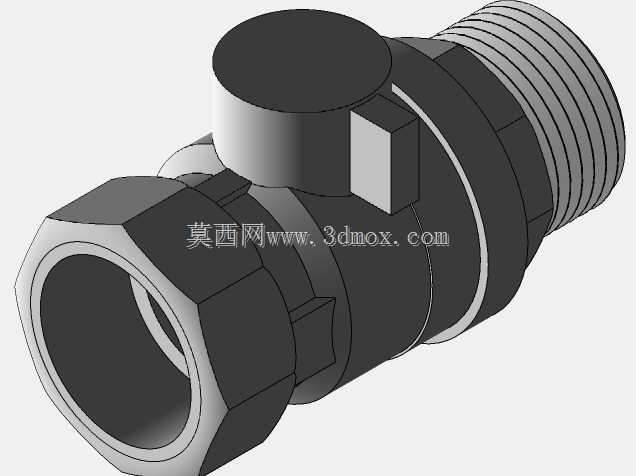

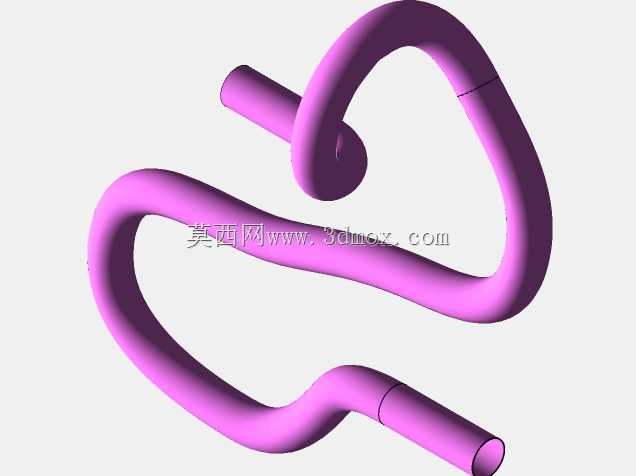

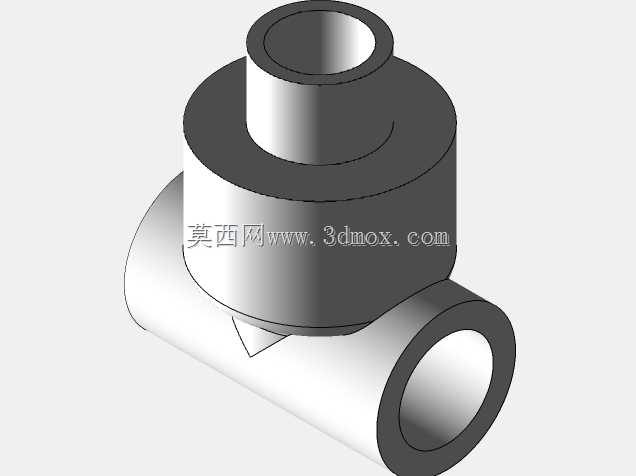

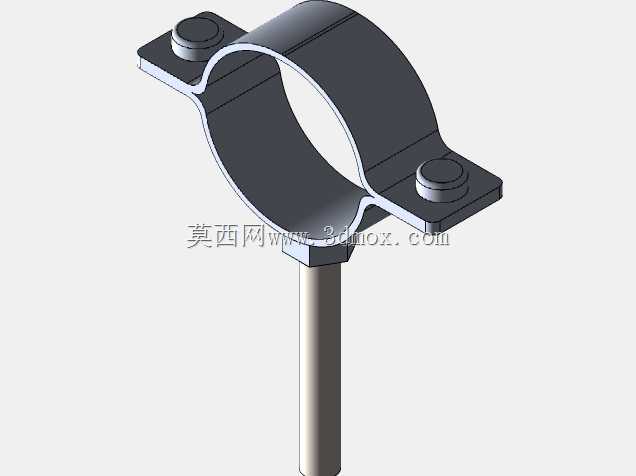

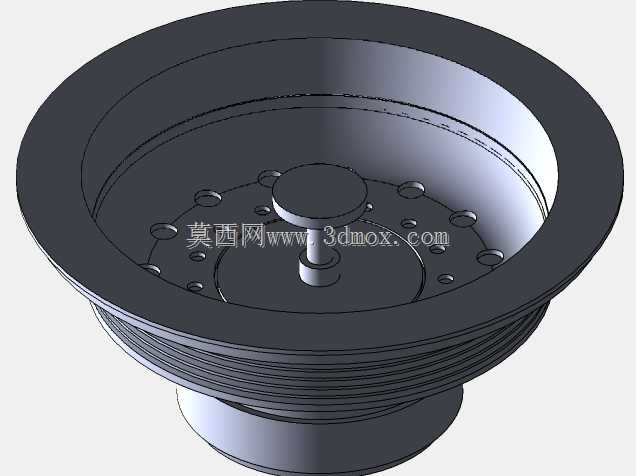

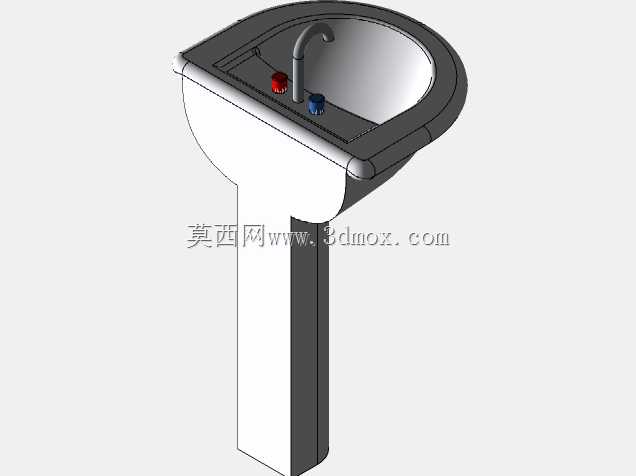

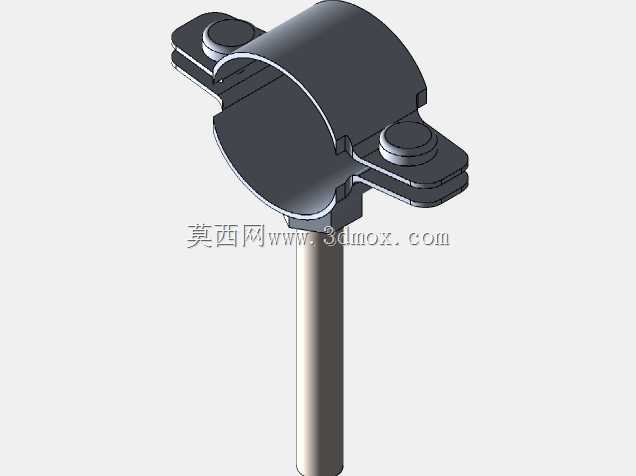

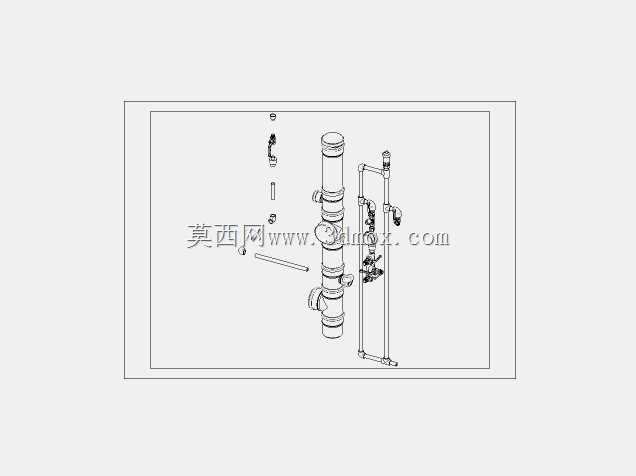

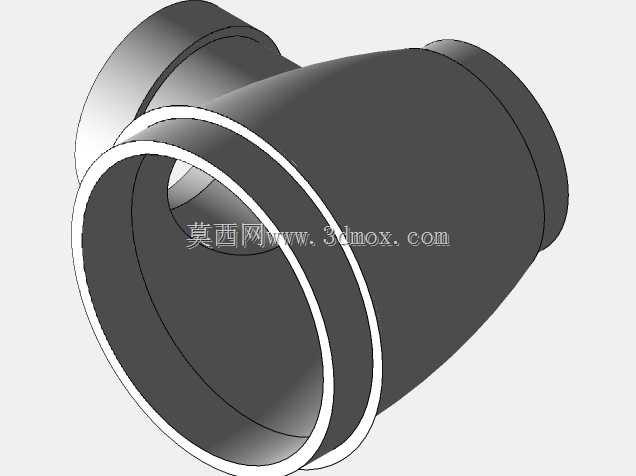

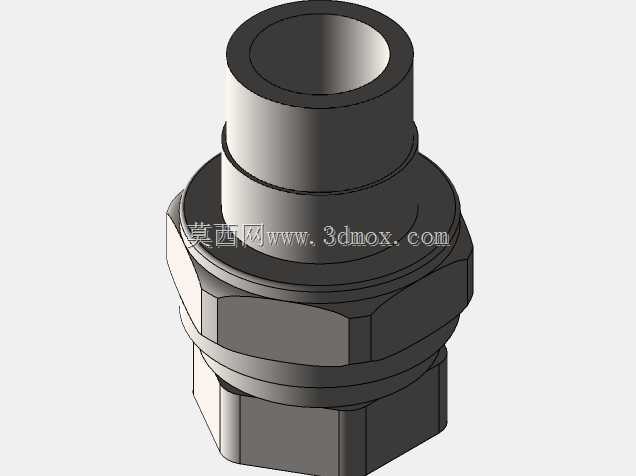

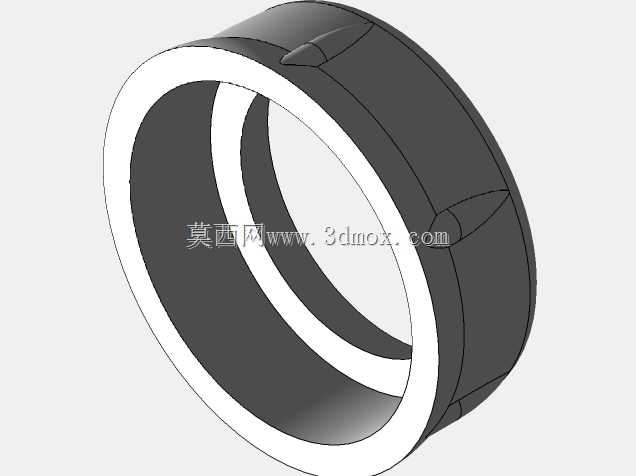

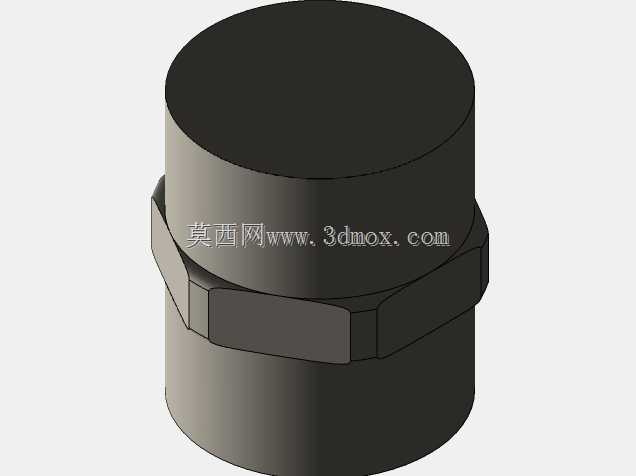

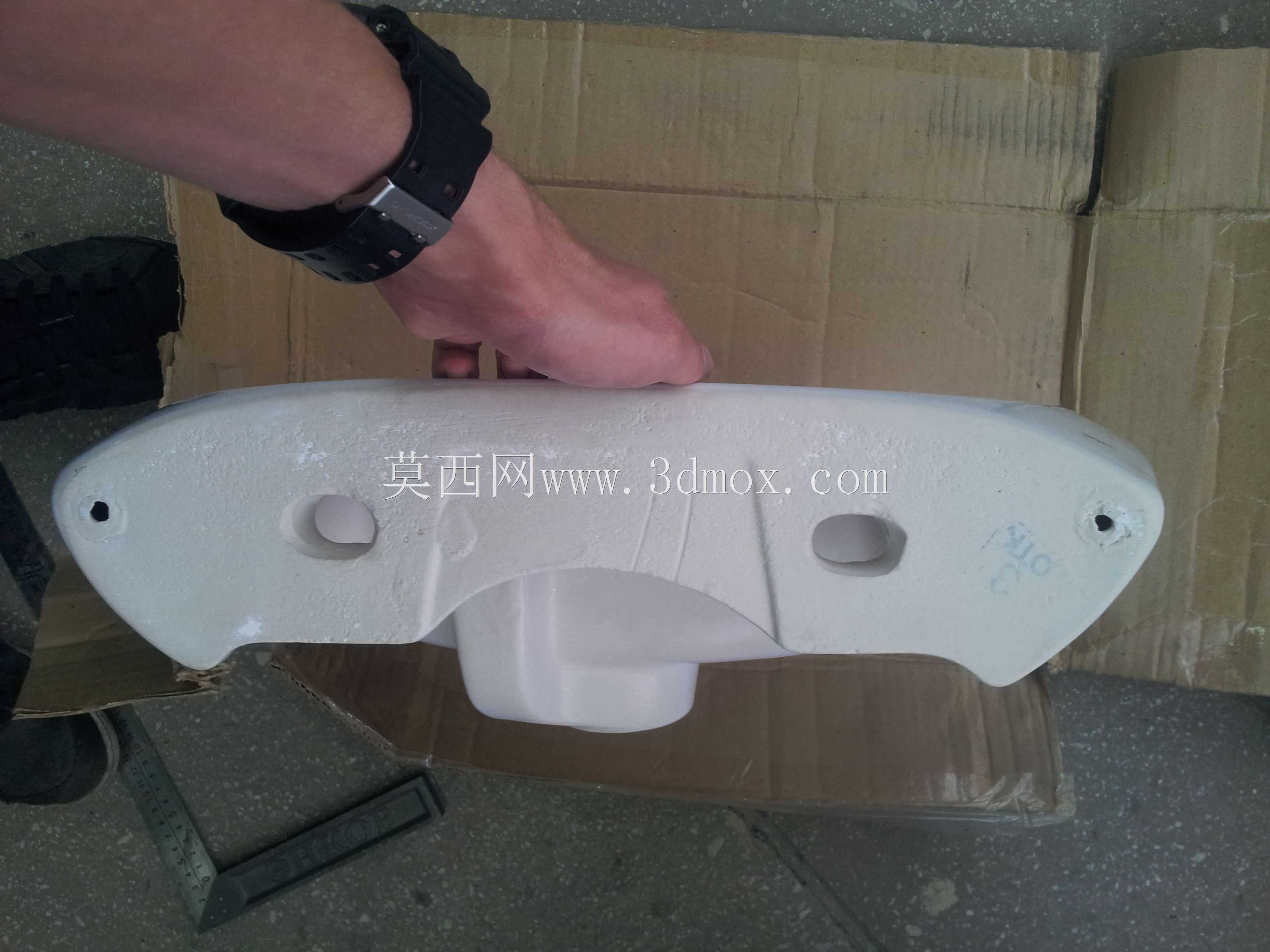

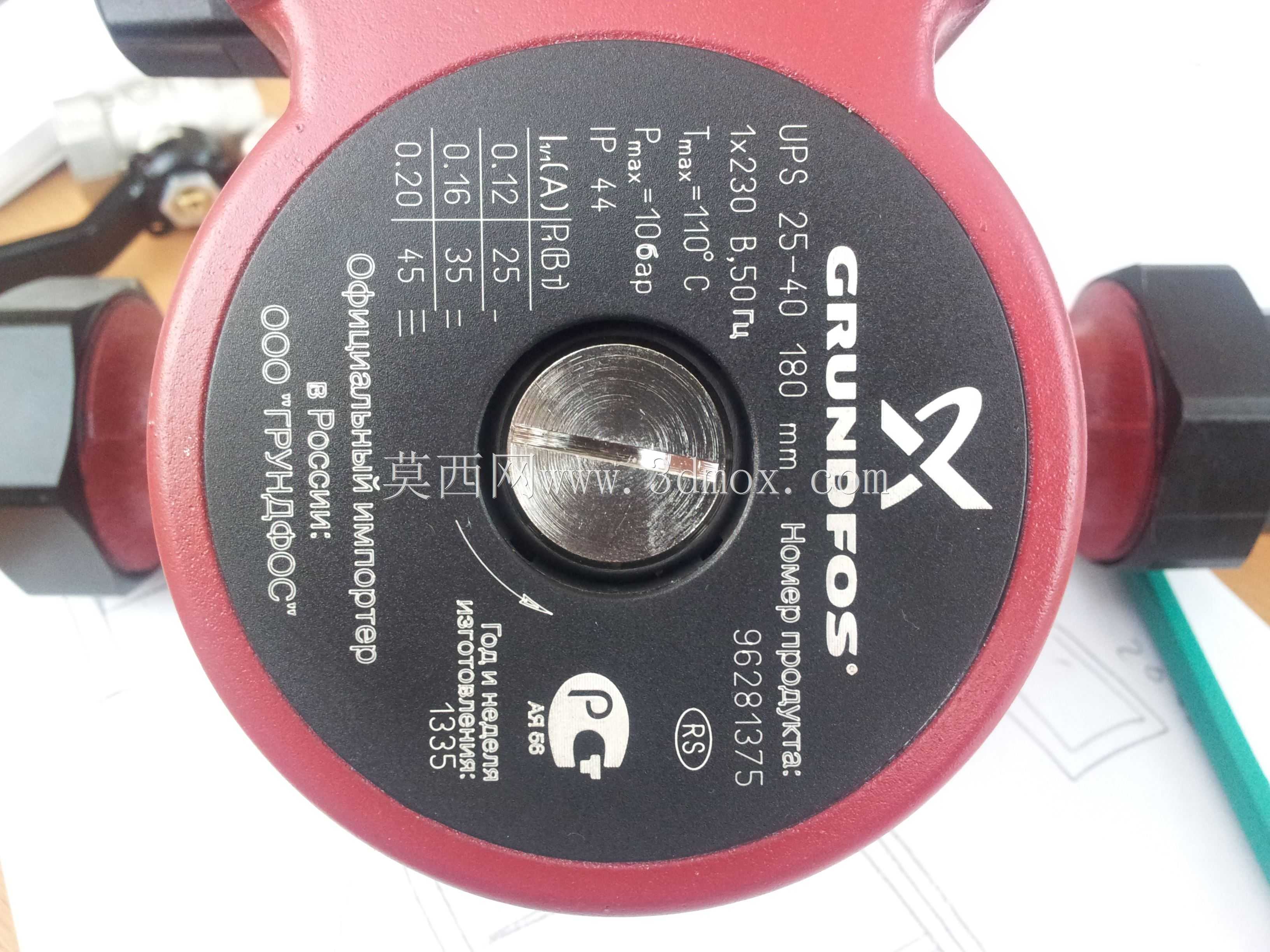

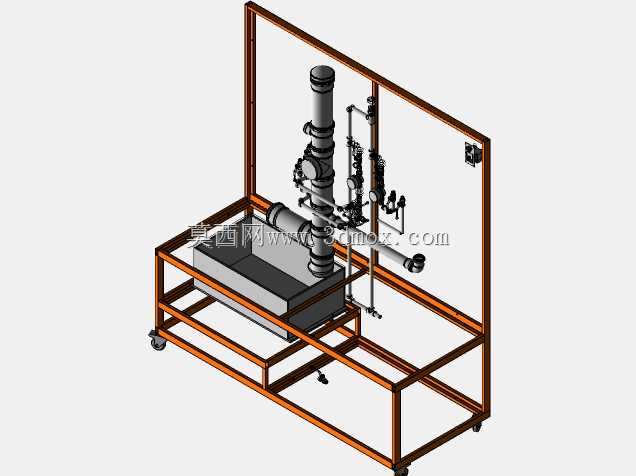

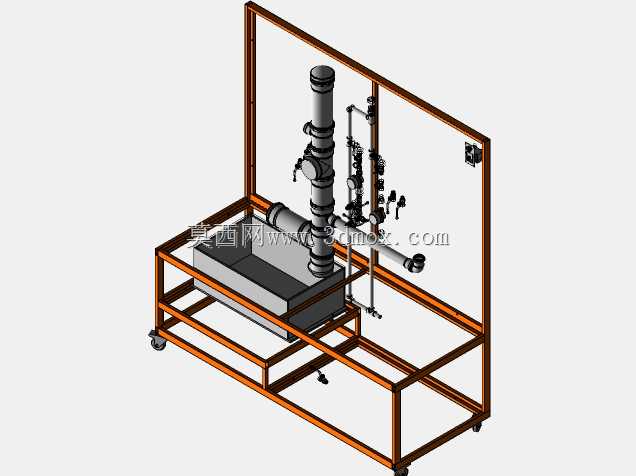

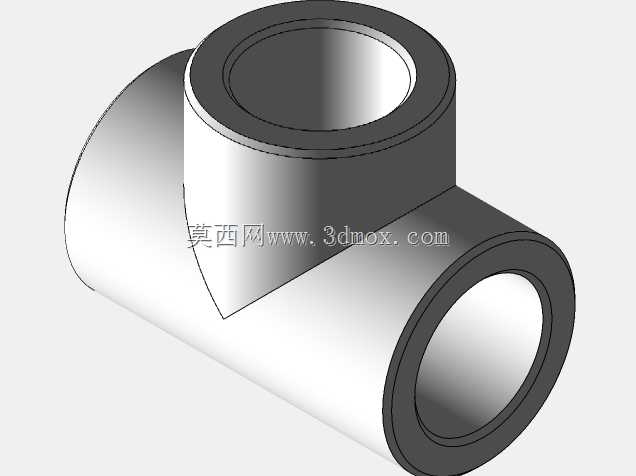

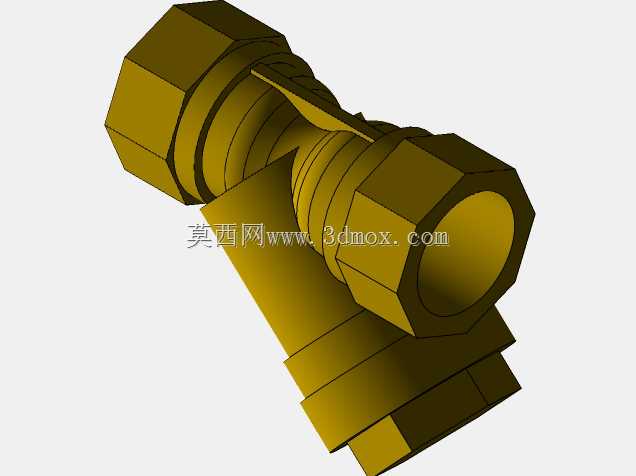

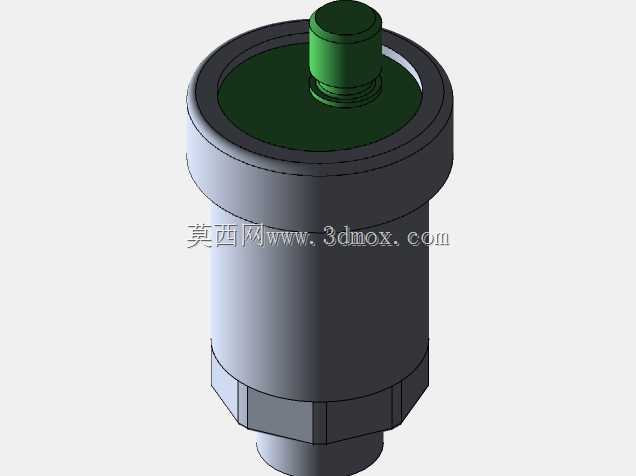

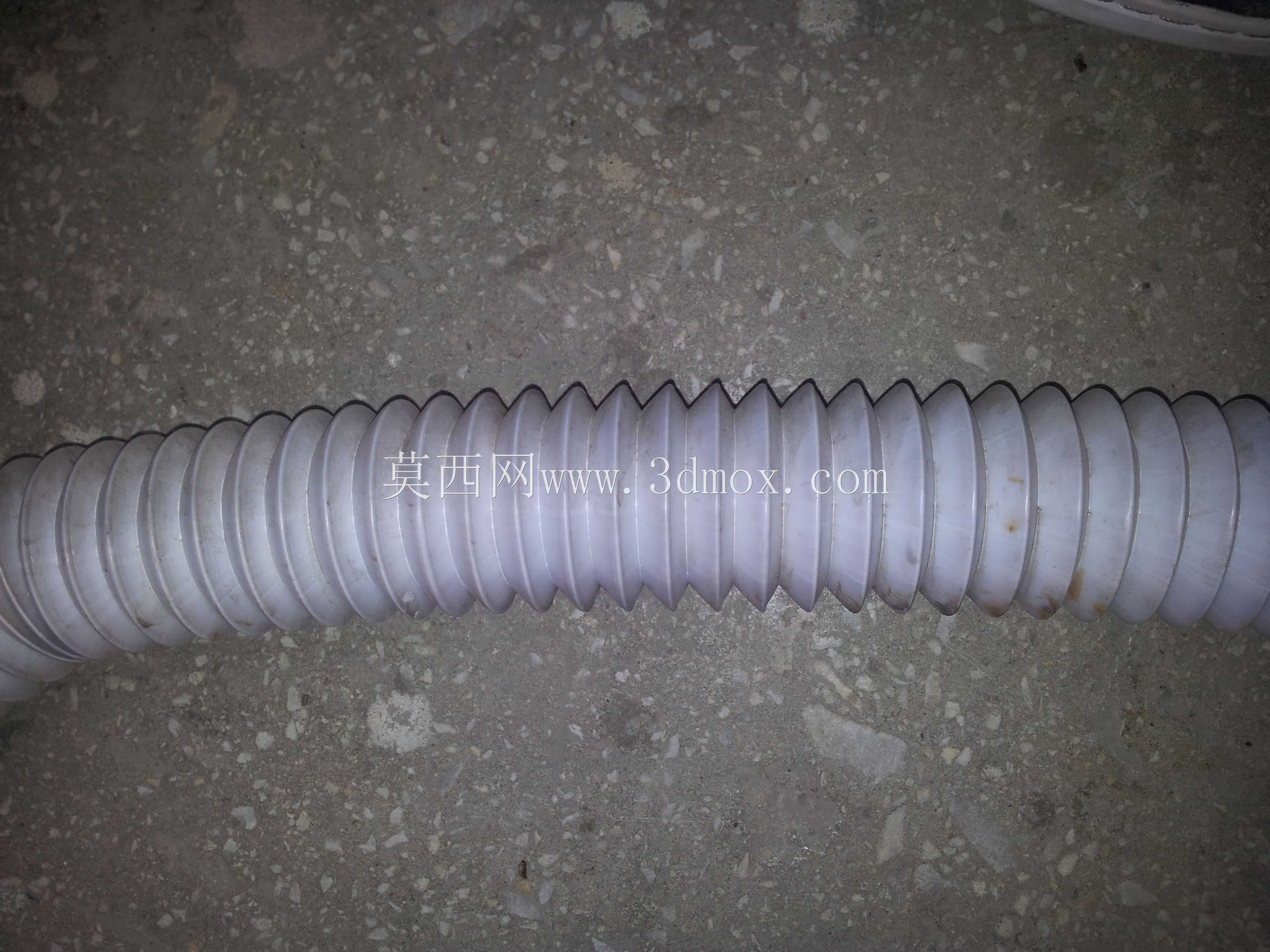

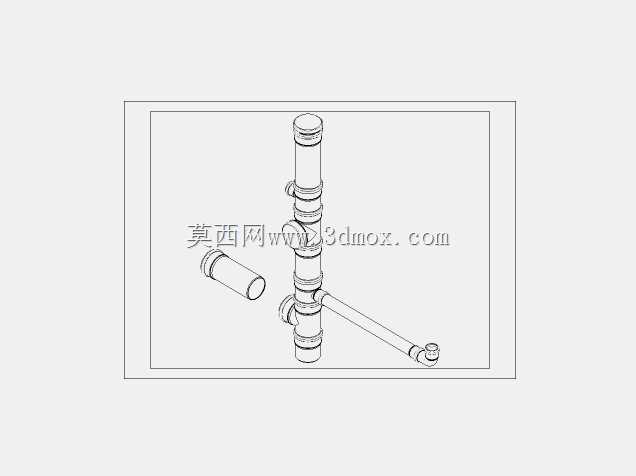

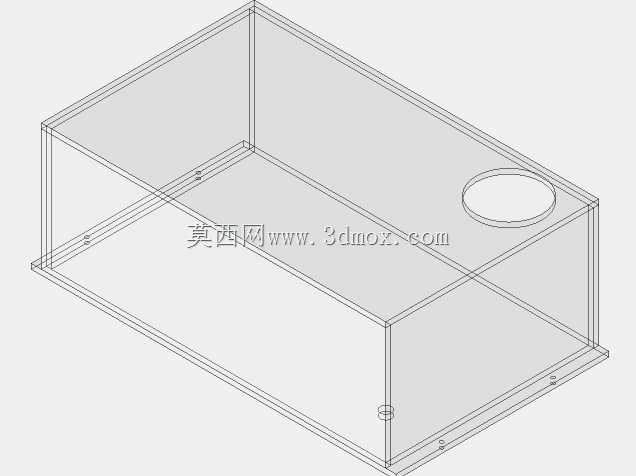

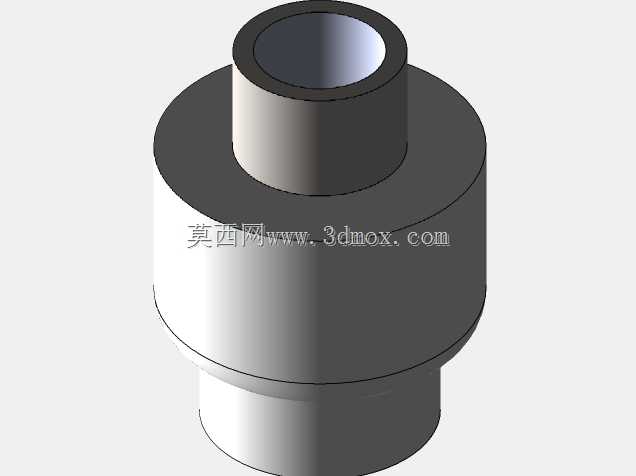

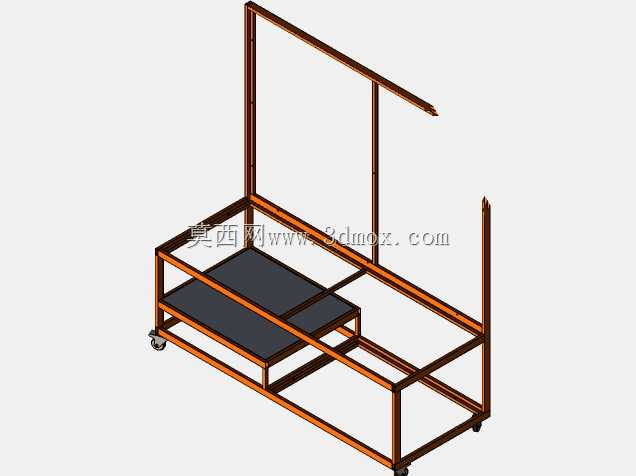

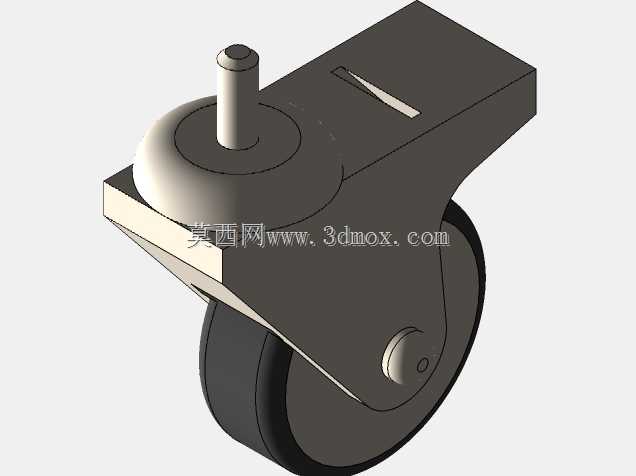

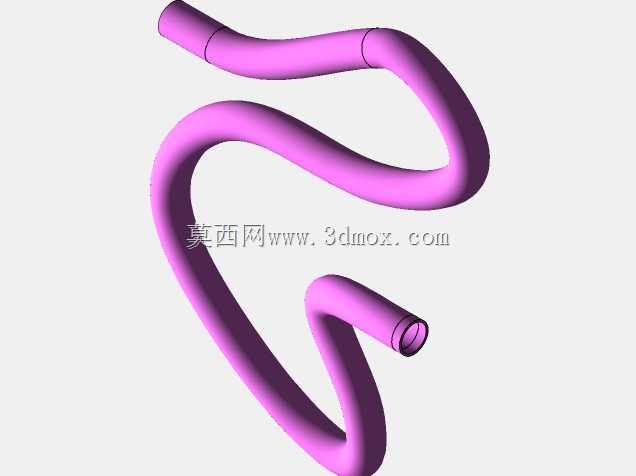

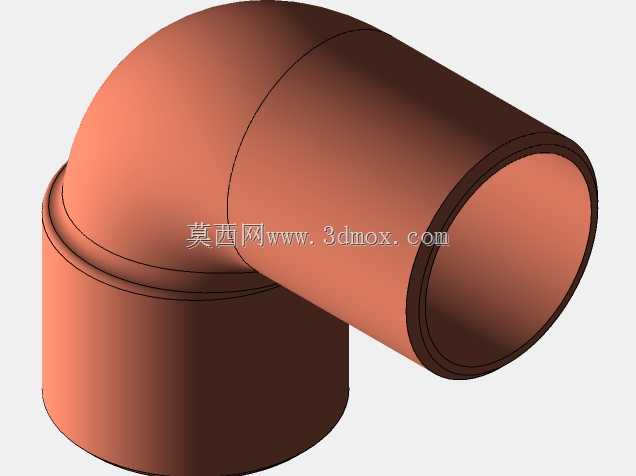

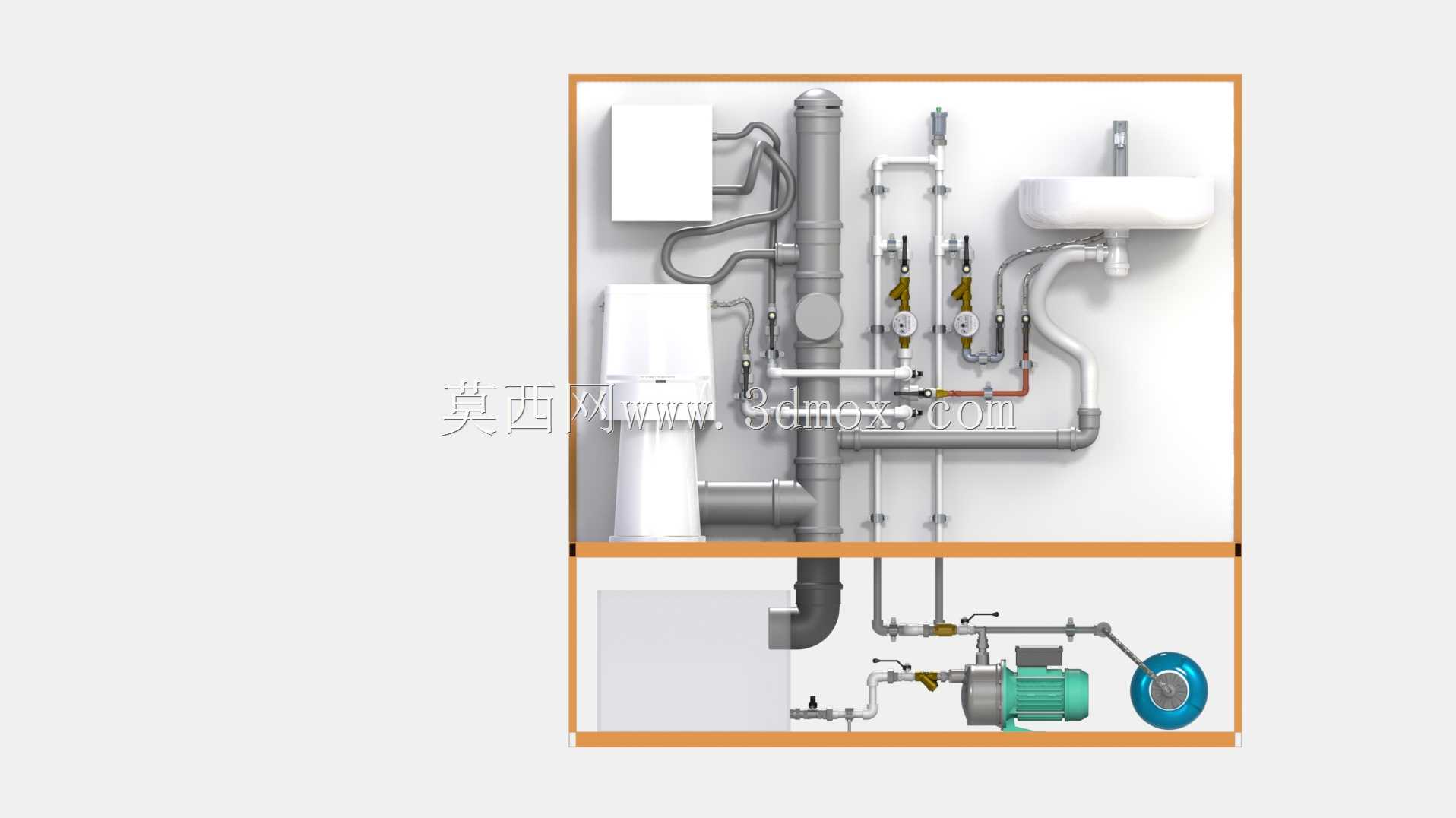

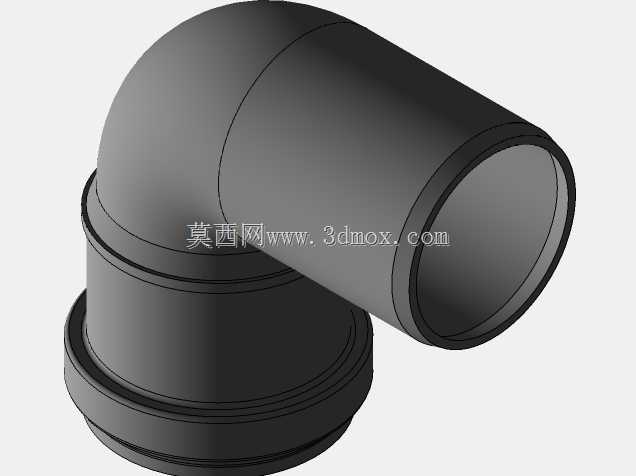

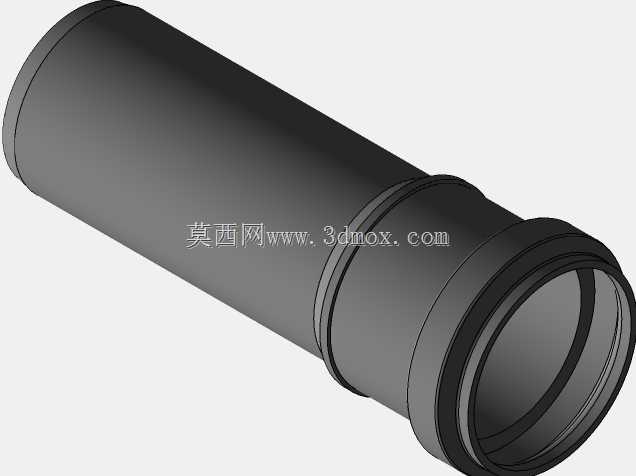

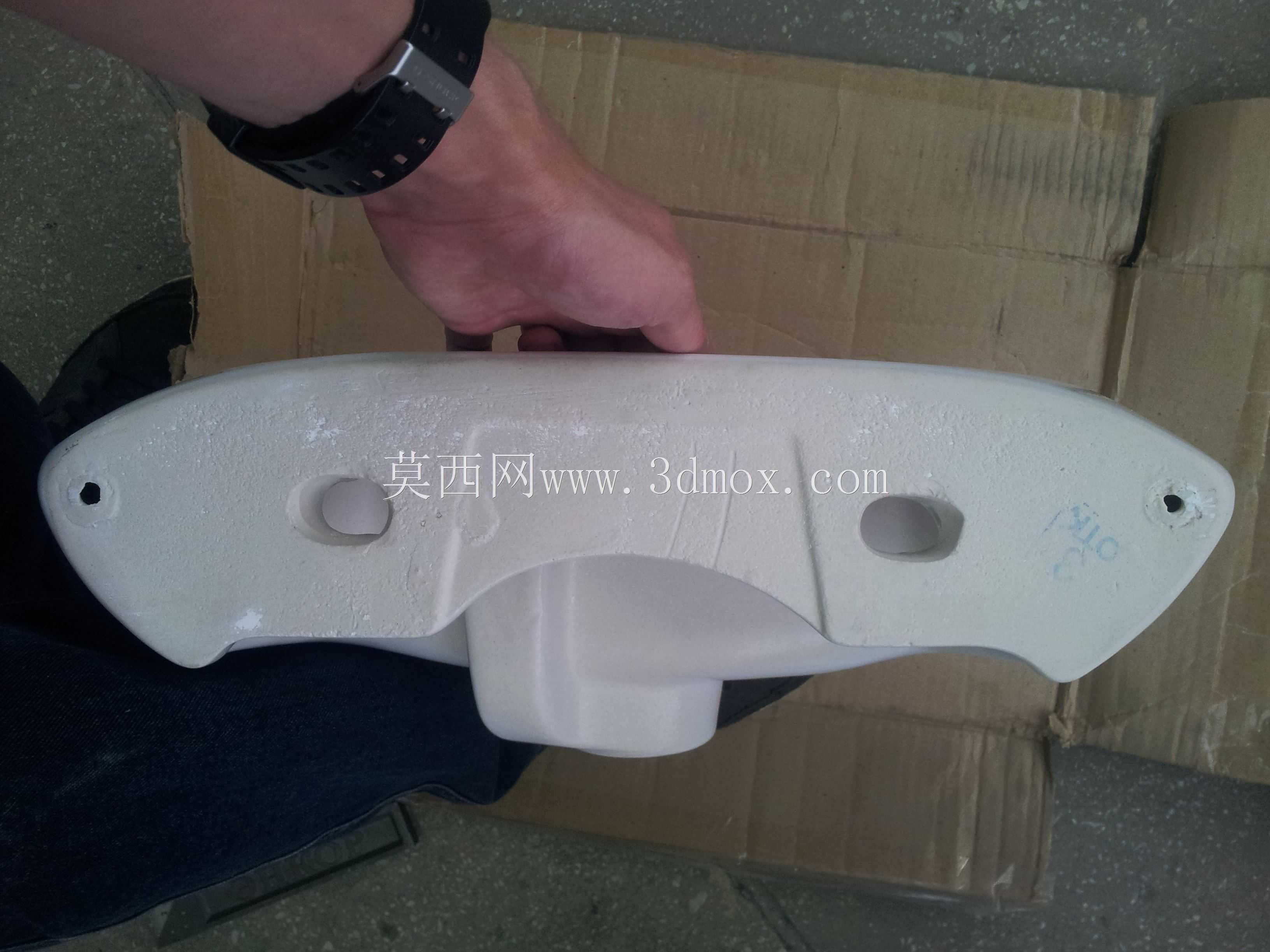

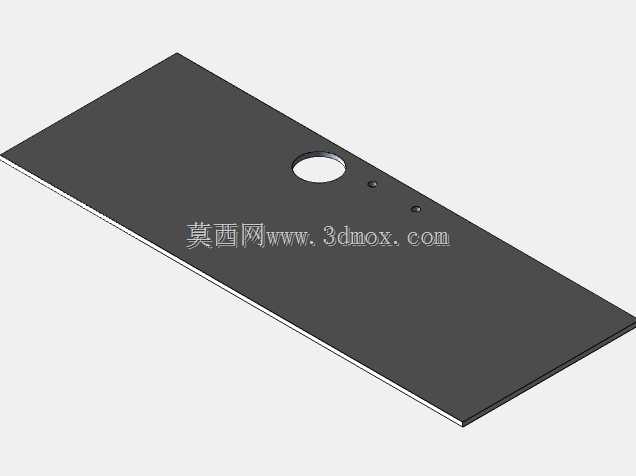

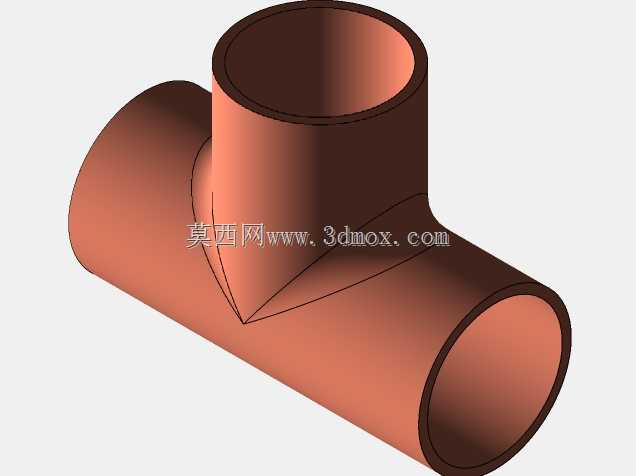

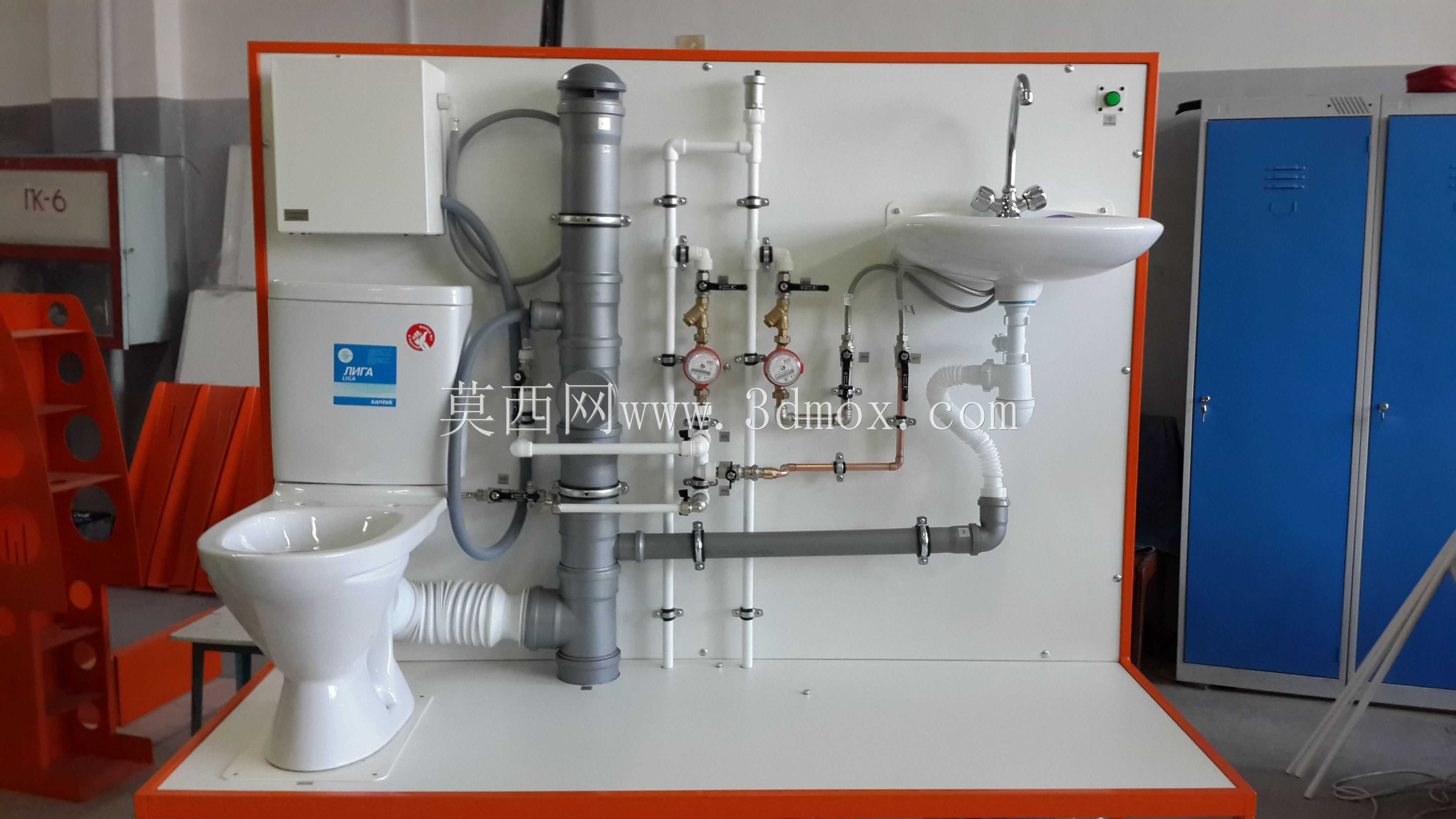

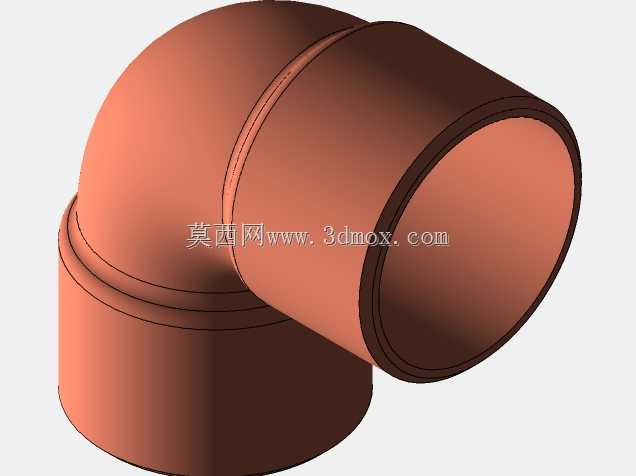

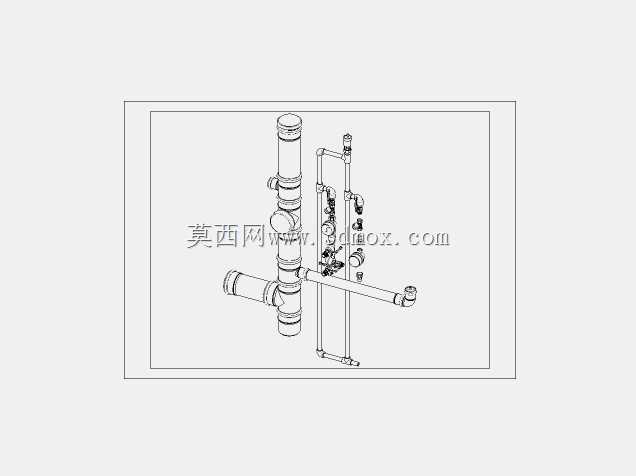

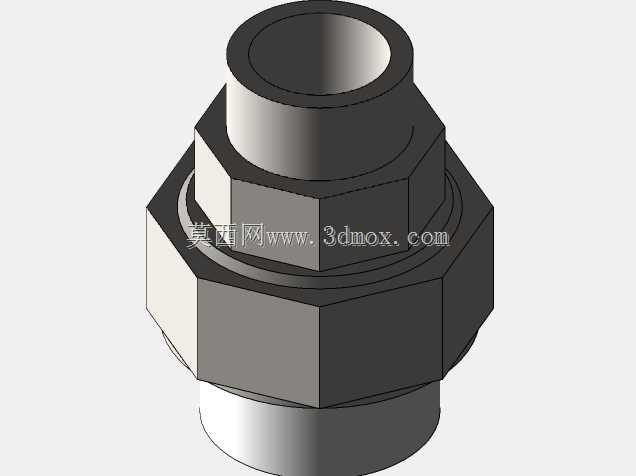

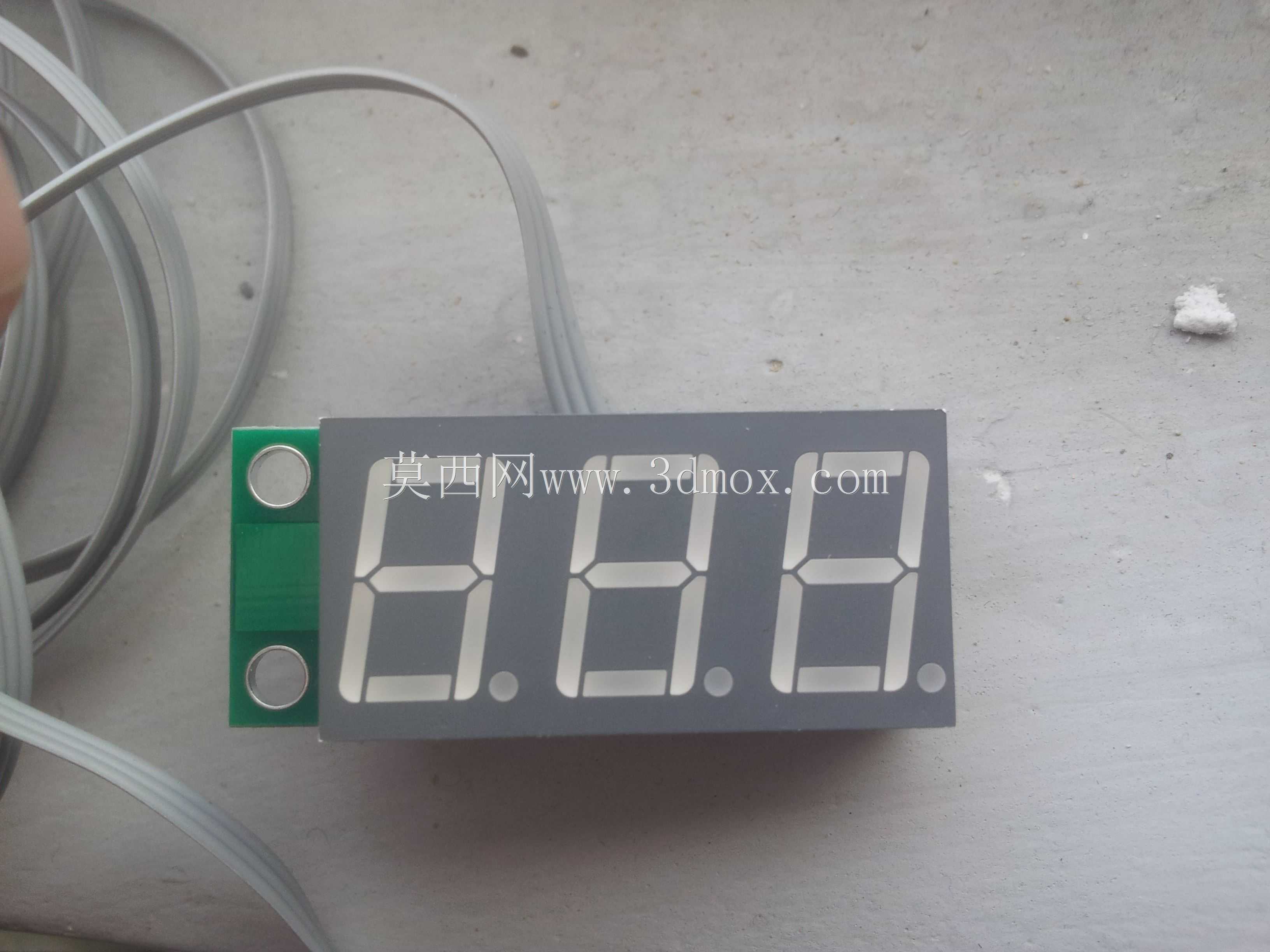

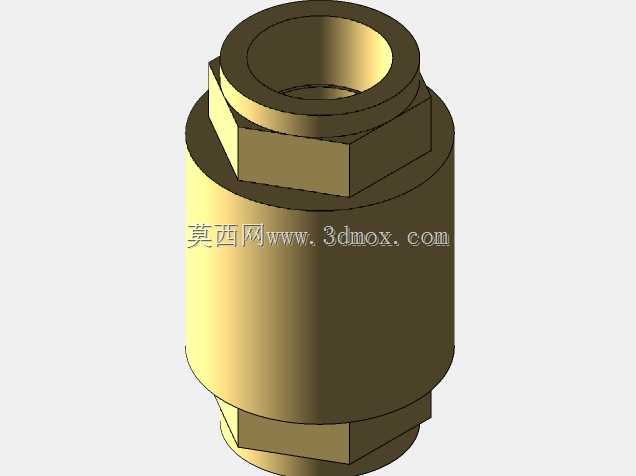

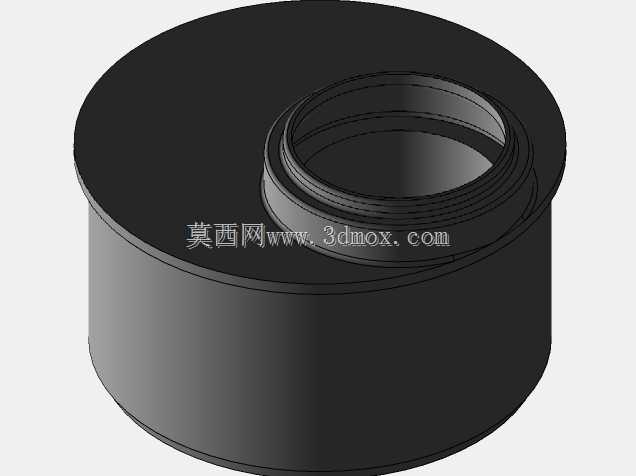

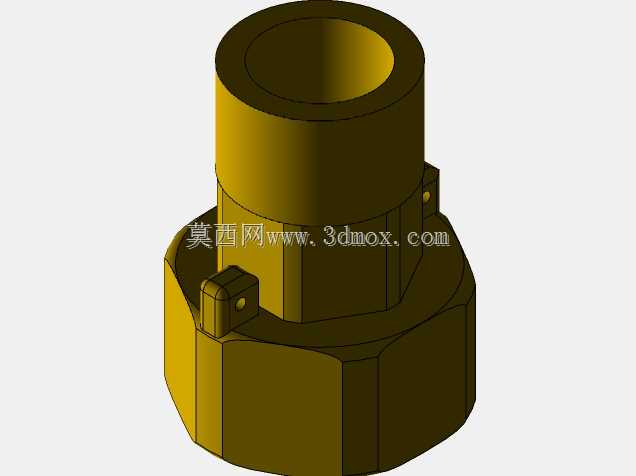

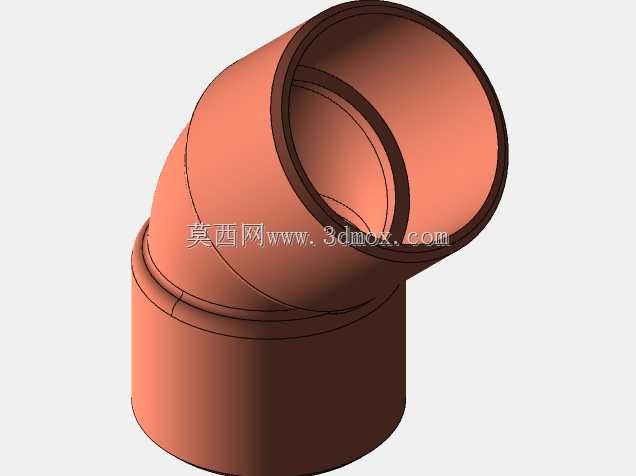

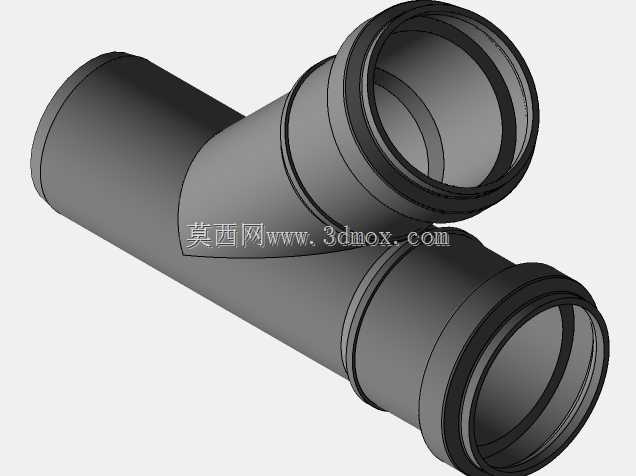

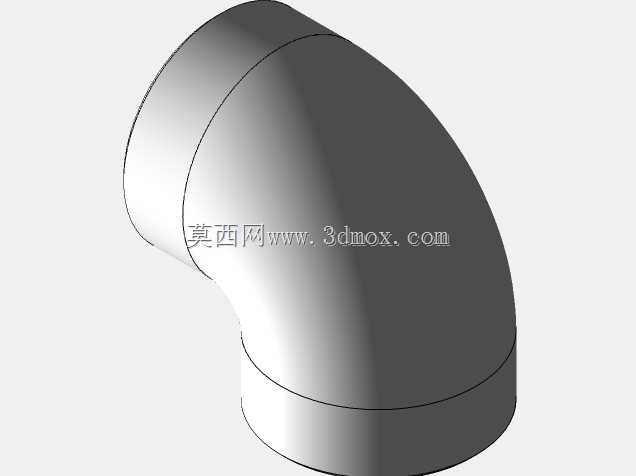

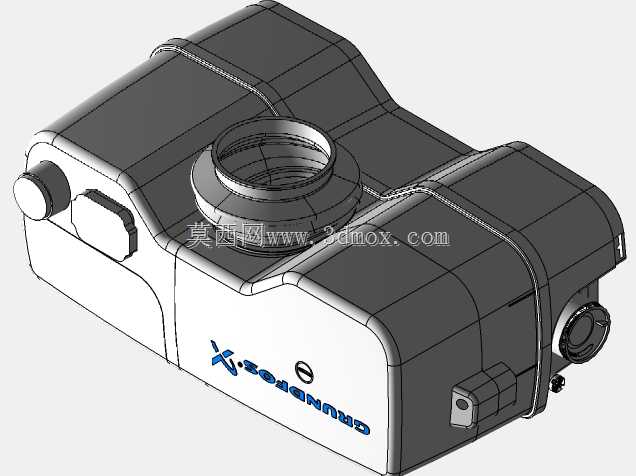

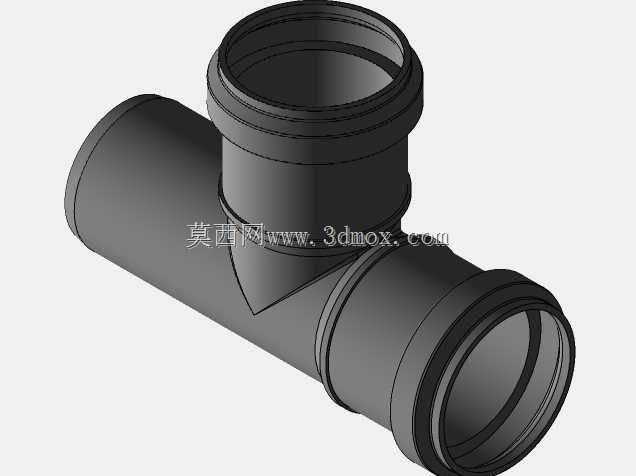

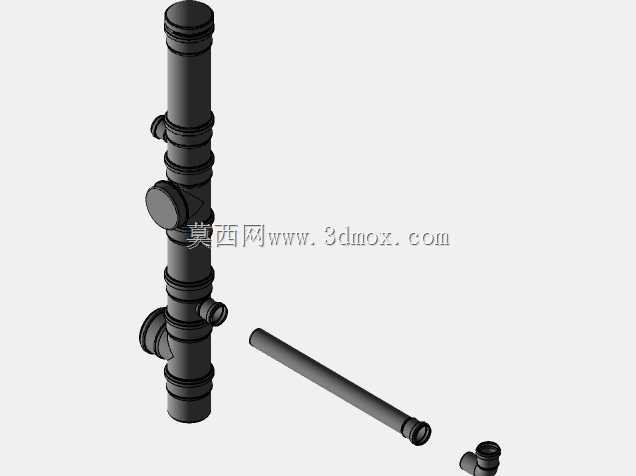

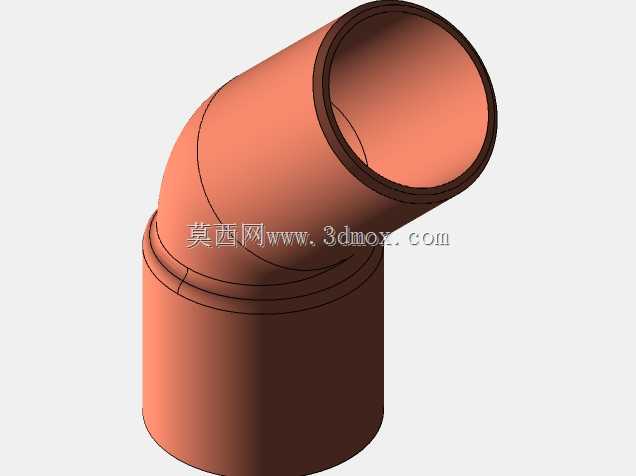

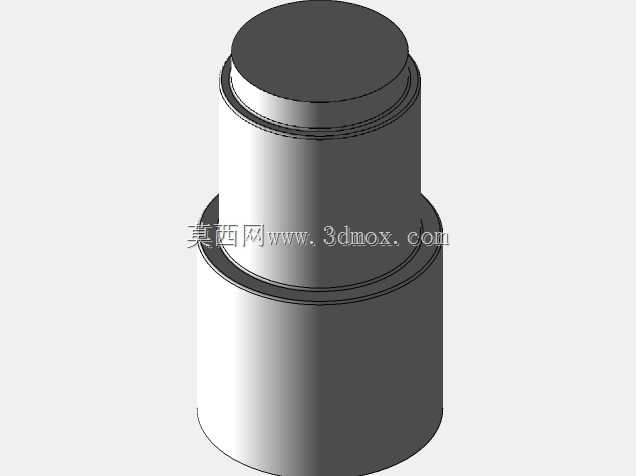

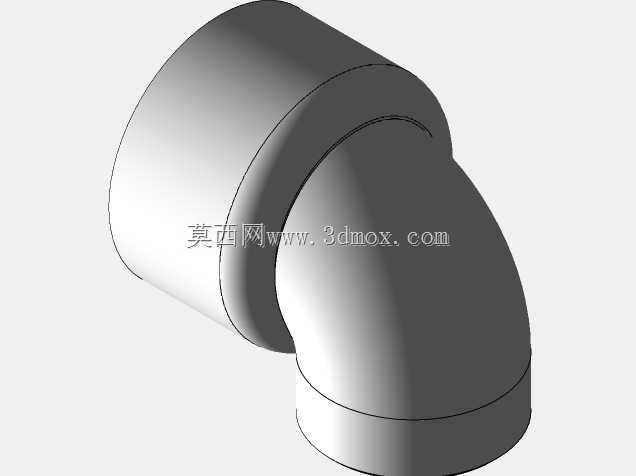

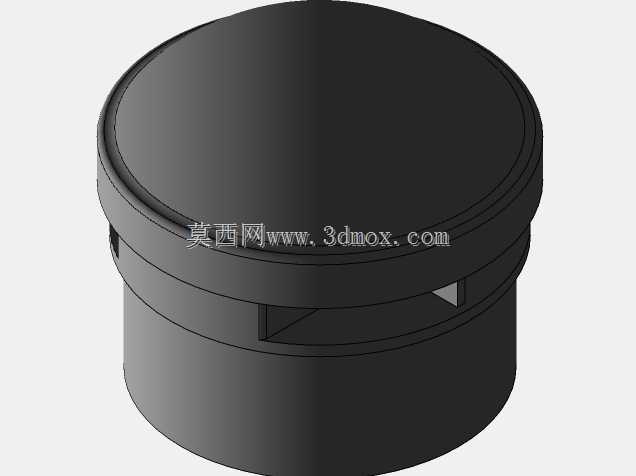

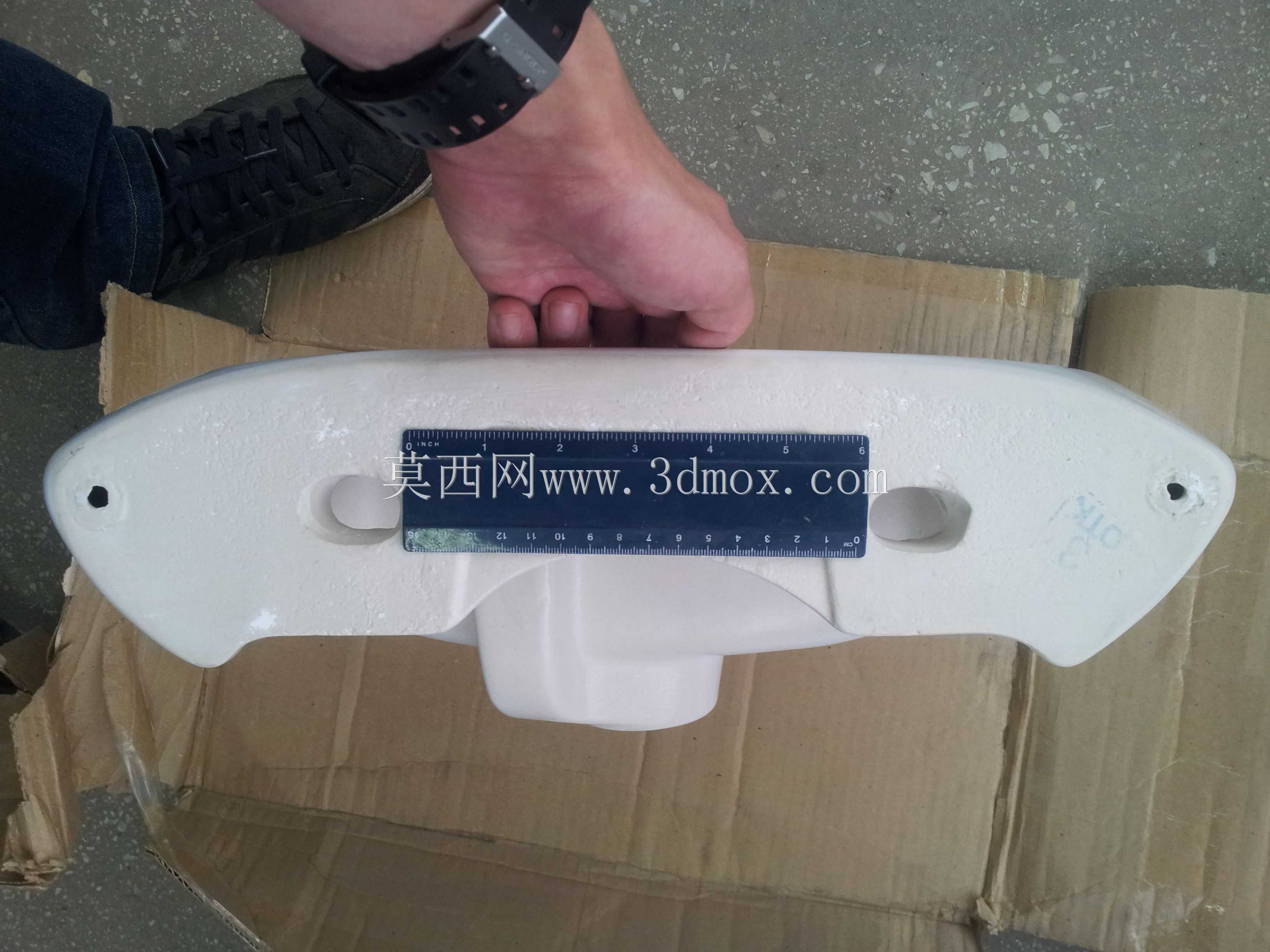

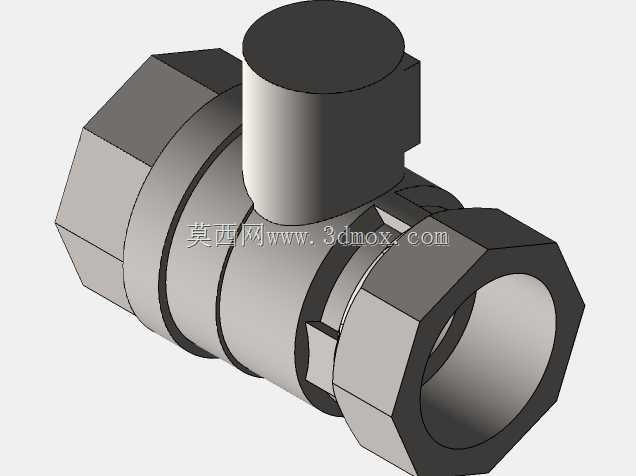

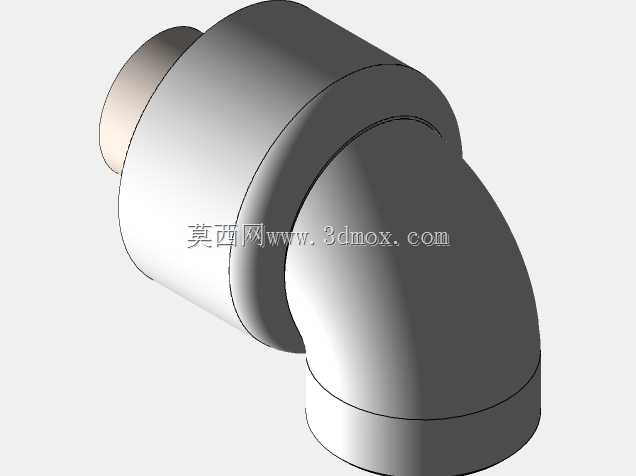

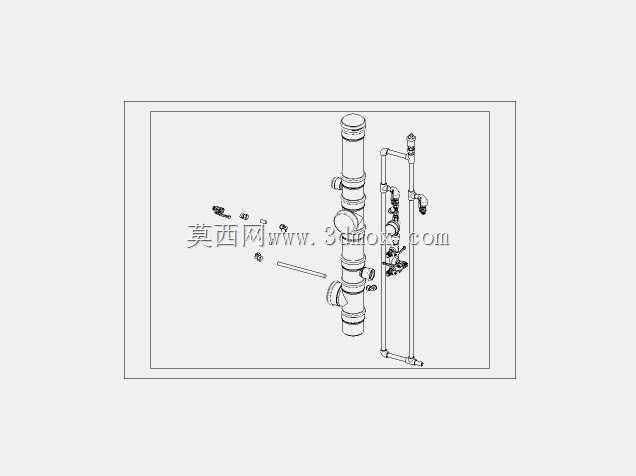

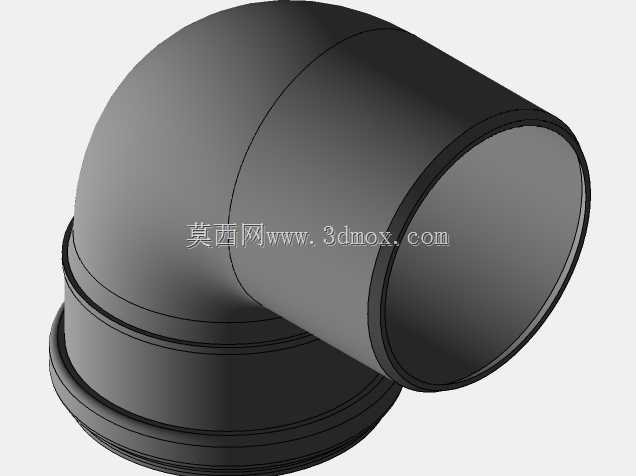

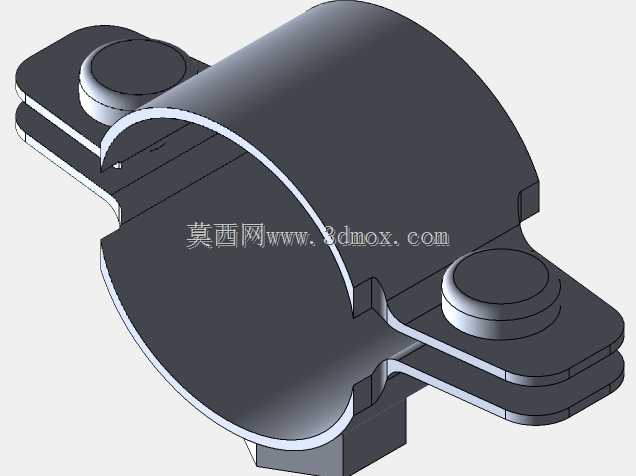

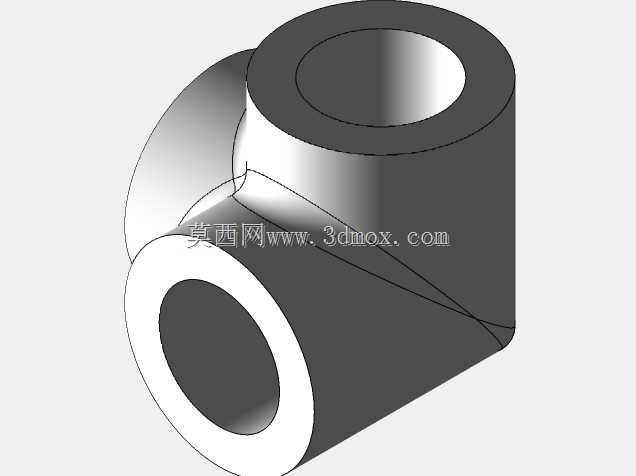

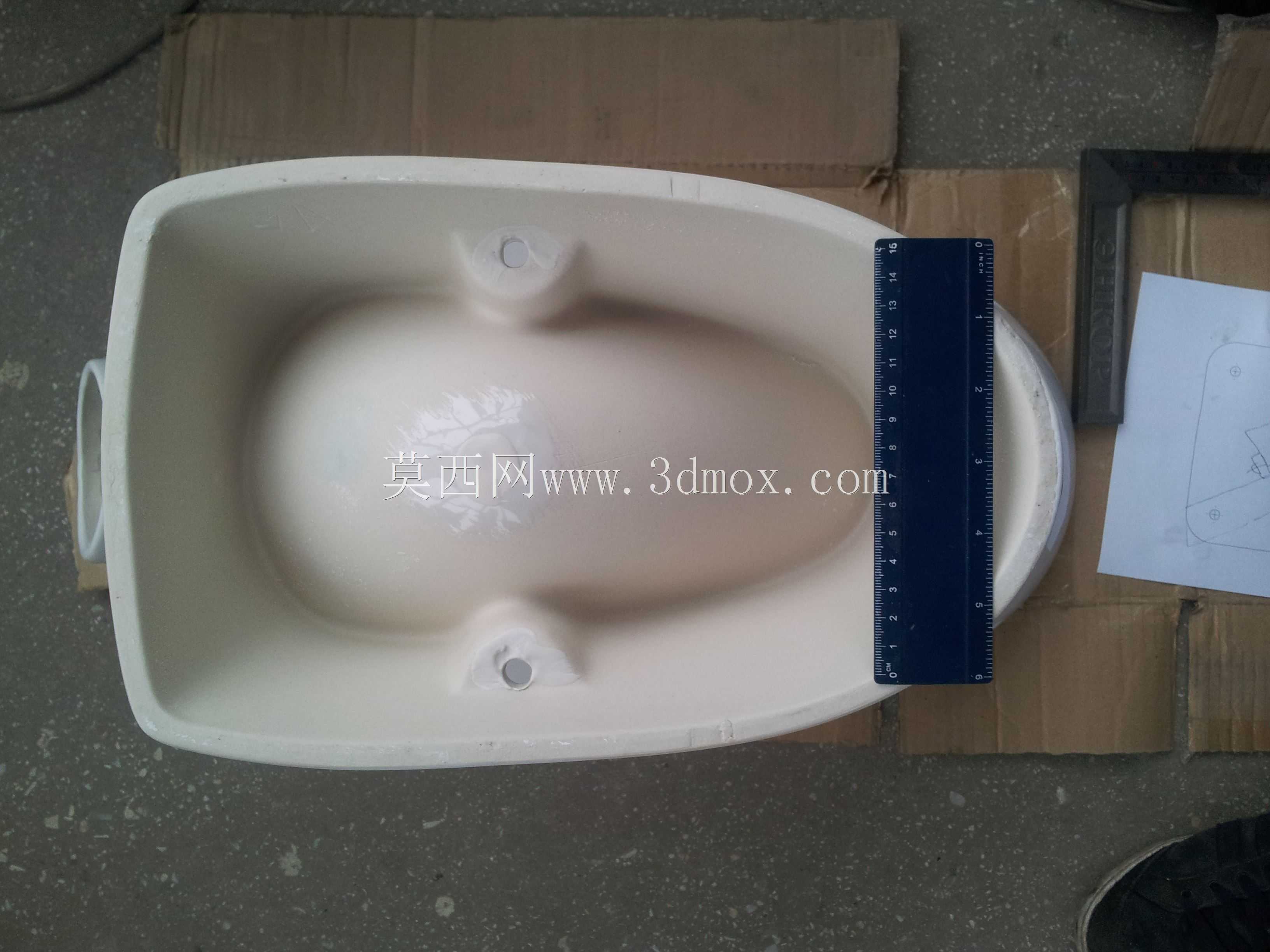

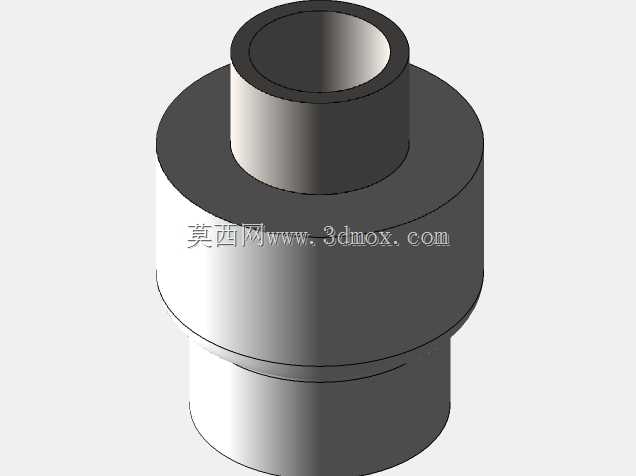

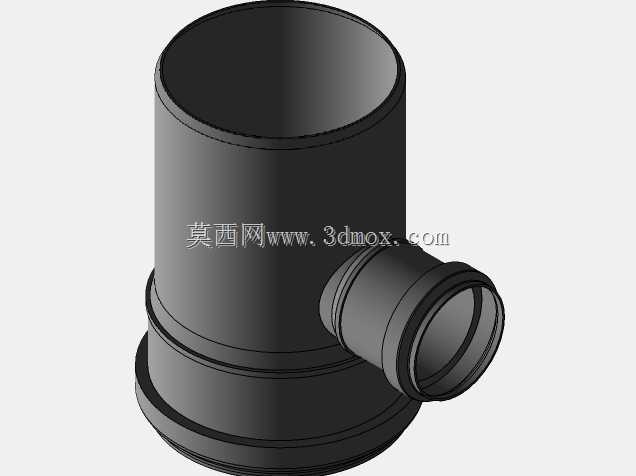

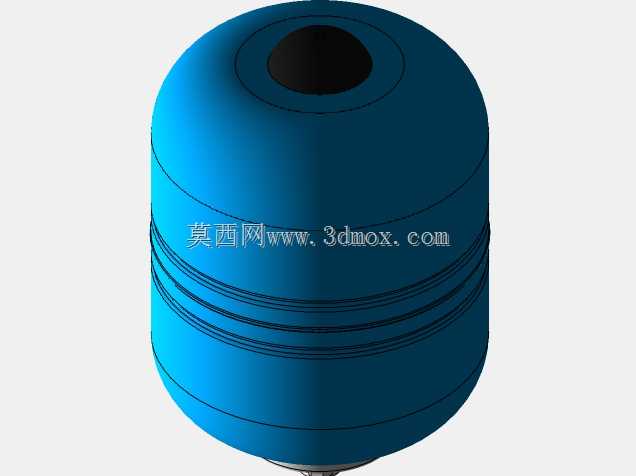

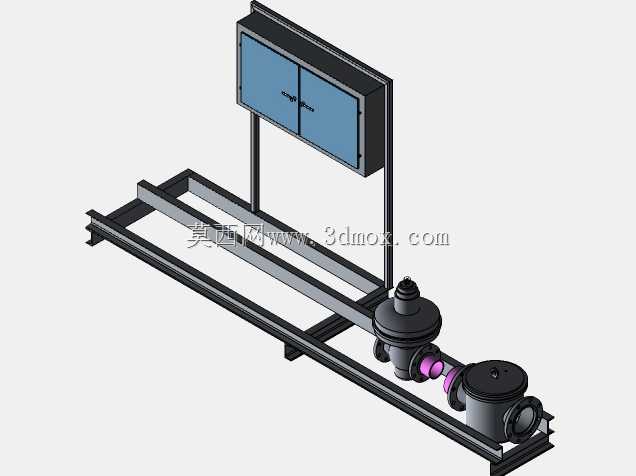

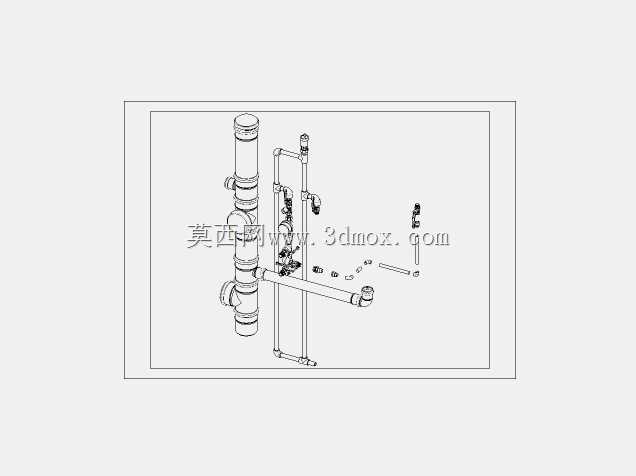

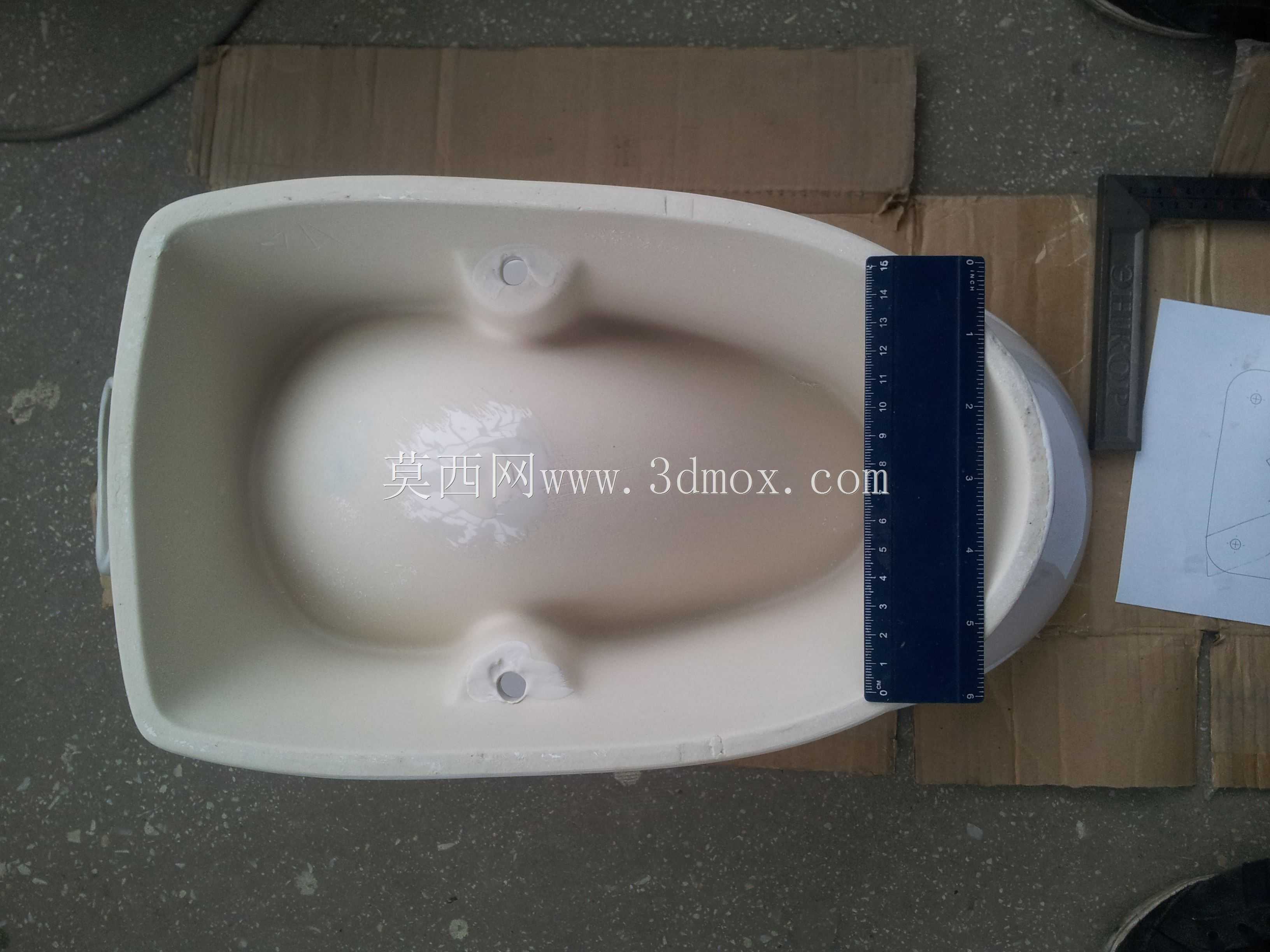

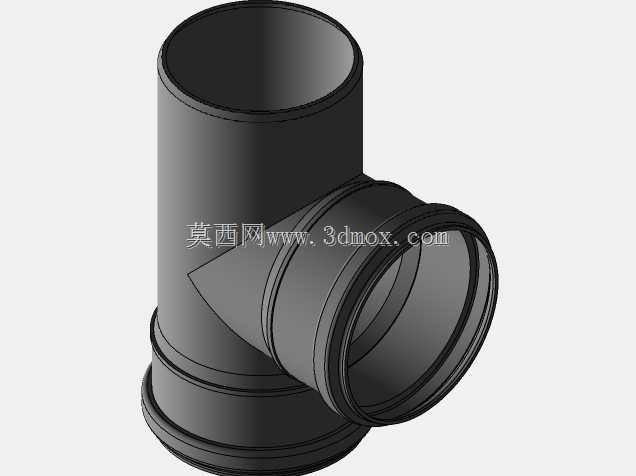

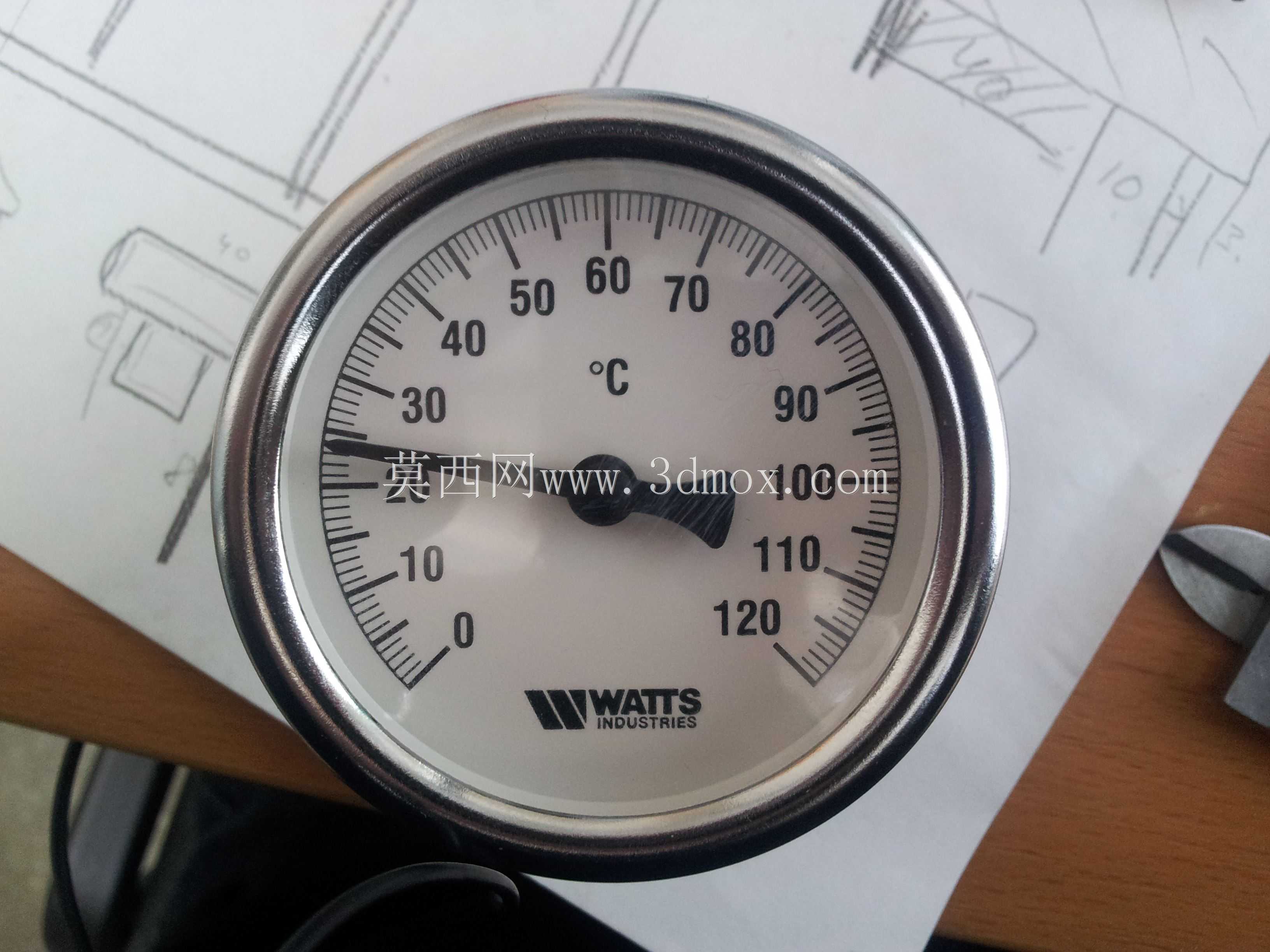

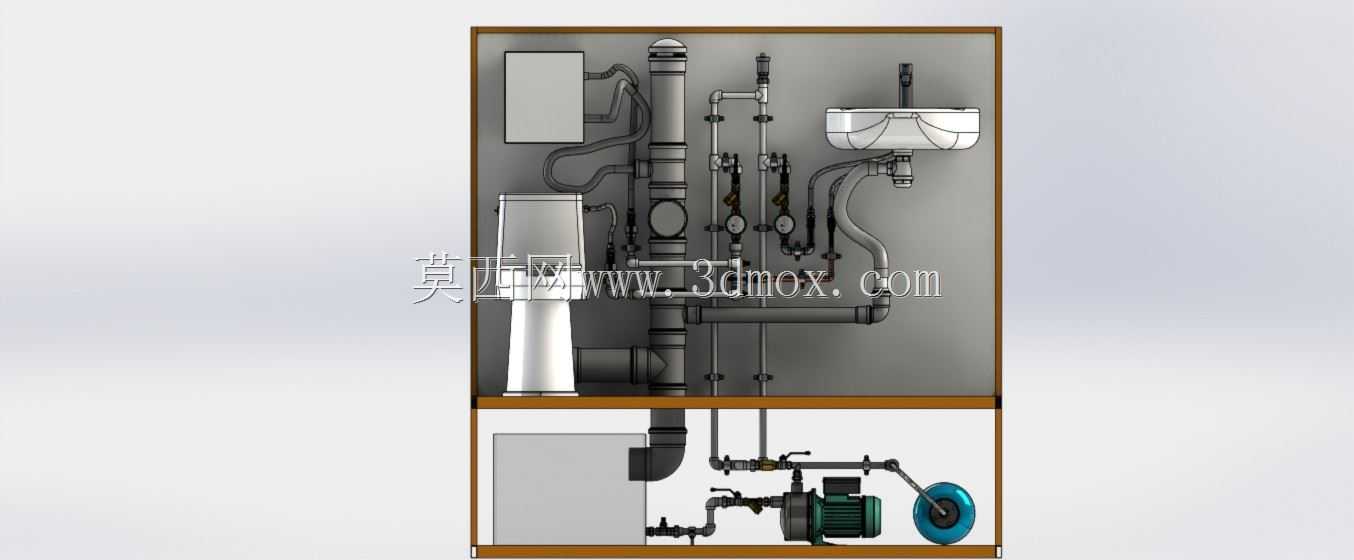

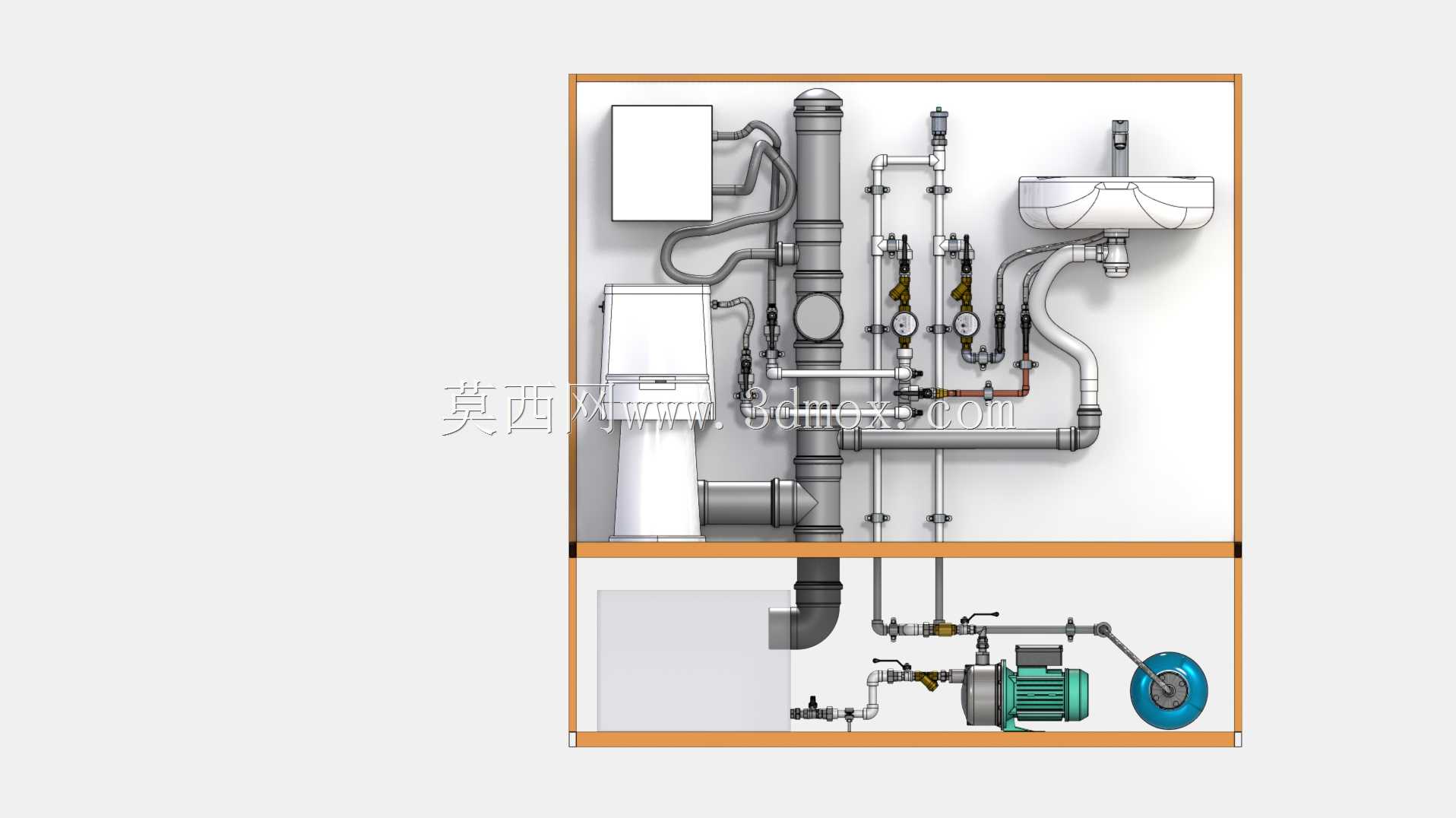

这套实训装置主要面向职业院校给排水施工、建筑水电安装相关专业的实操教学场景，也可用于企业内部管道工岗前技能考核与操作训练，解决了传统管道实训中管路分散、场景还原度不足、无法同步覆盖家装卫浴与通用管路训练的痛点。装置采用双层台架式结构，上层操作面板集成了完整的家用卫浴管路系统，包含坐便器给排水支路、台式洗手盆给排水支路、主排水立管、给水支管、压力表组、控制阀门等核心部件，所有管路与配件均采用民用建筑给排水施工中的通用标准件，学员可在台架上完成管材切割、管件连接、水压测试、洁具安装、故障排查等全流程操作，无需在实体建筑墙面开槽布管，大幅降低实训场地的改造成本与耗材损耗。下层开放式置物空间预留了增压泵、储水组件的安装位，可模拟不同供水压力下的管路运行状态，支持有压给水、无压排水两类管路的安装训练，覆盖从入户给水到末端排水的完整家装卫浴管路场景。设计阶段优先考虑实训操作的可视性需求，所有管路均明装在白色操作面板上，没有暗埋遮挡，学员可直观观察管路走向、连接点位与阀门布局，方便教员实时纠正操作偏差；台架边框采用橙色型材做防护包边，既提升结构抗磕碰能力，也能在实训车间环境中清晰标识操作区域边界。操作面板上预留了多组备用安装孔位，支持教员根据教学需求更换不同类型的阀门、水表、洁具配件，拓展不同的实训科目，比如冷热水管混接、漏水点排查、节水配件安装等训练内容。整套装置的安装边界适配常规实训教室的工位布局，台架底部留有足够的脚部操作空间，台面上的洁具安装高度参考民用建筑给排水设计规范中的实际安装尺寸设置，学员在实训中掌握的安装尺寸、操作流程可直接对接现场施工要求，避免实训内容与实际施工脱节。装置的给水支路配置了独立控制阀门，可分段开展不同支路的安装训练，无需每次实训都排空整套系统的存水，提升实训课程的开展效率；排水管路采用透明可视段设计，可直观观察排水通畅性与水封工作状态，帮助学员理解存水弯、通气立管的实际作用，弥补纯理论教学的认知不足。
