自动数控车床棒料夹紧夹头结构设计

　　在数控车床的批量棒料加工场景中，工件装夹的效率与同轴度精度，直接决定了整线加工的节拍稳定性与成品合格率，这款自动夹紧夹头正是针对长棒料连续加工工况开发的主轴端装夹组件。从实际产线应用来看，这类夹头主要适配主轴通孔直径匹配的排刀式或刀塔式数控车床，承担直径公差在常规冷拉棒料精度范围内的圆棒、六角棒工件的自动定心与夹紧动作，相比手动三爪卡盘，可配合送料机完成无人化连续加工，单工件装夹耗时可压缩至0.5秒以内，大幅降低重复装夹带来的人工劳动强度与装夹误差。

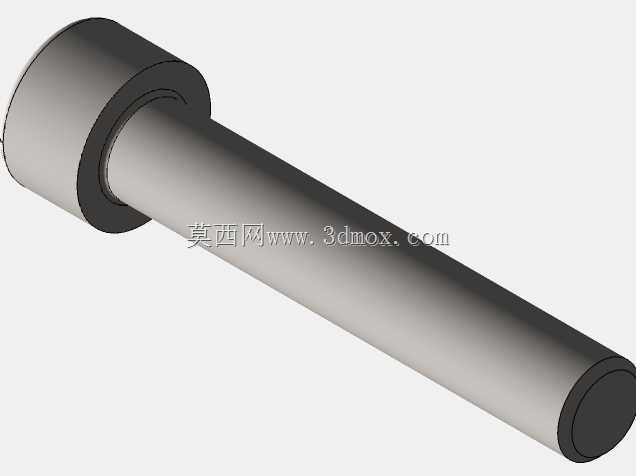

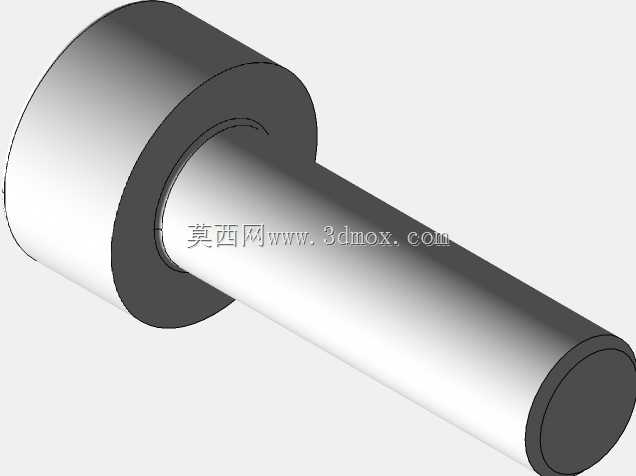

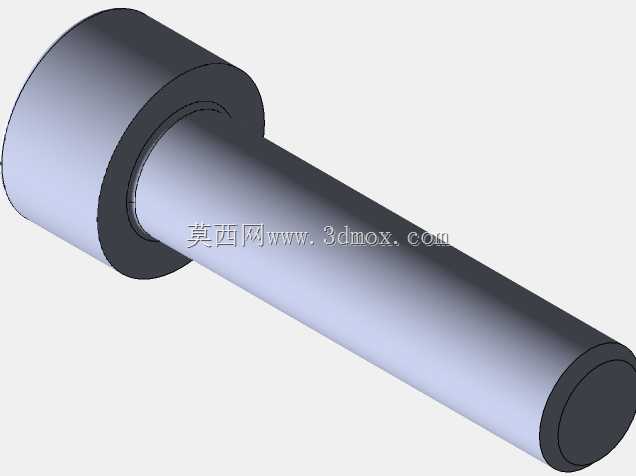

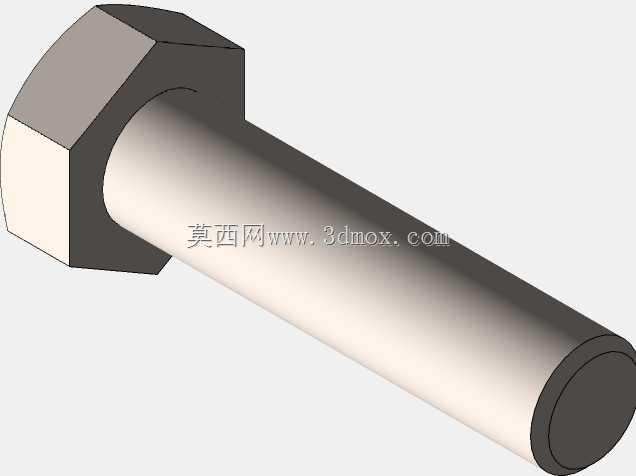

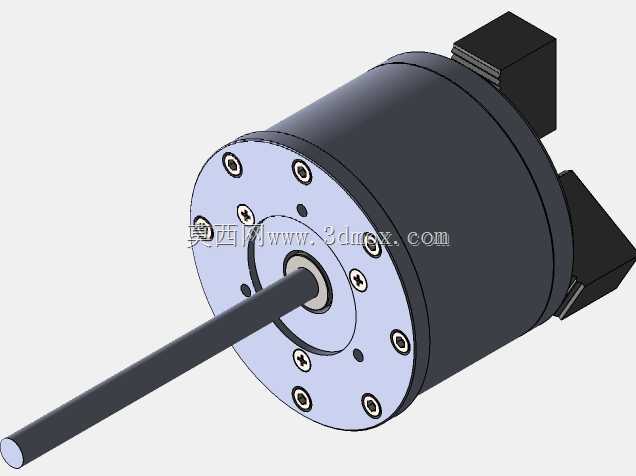

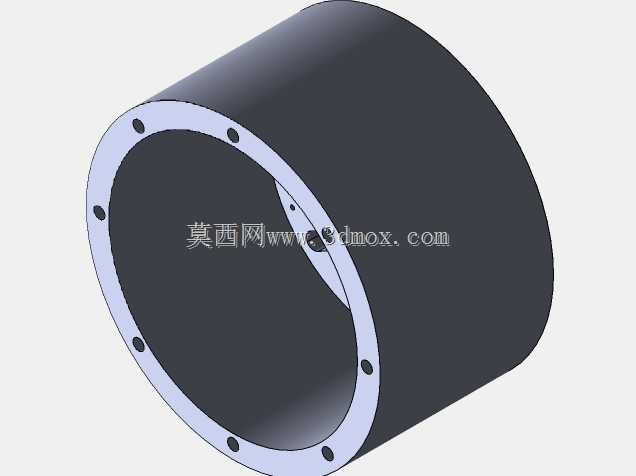

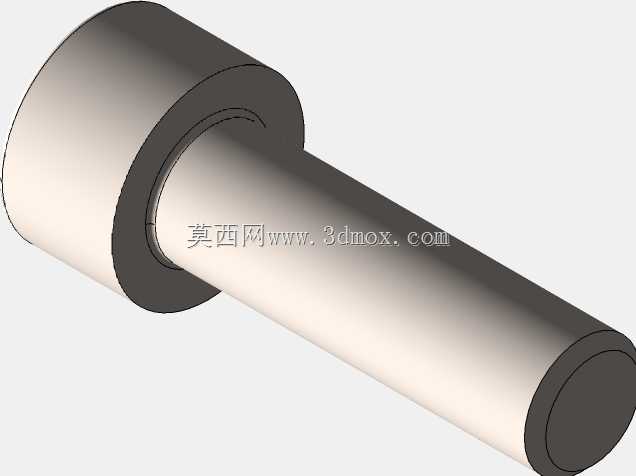

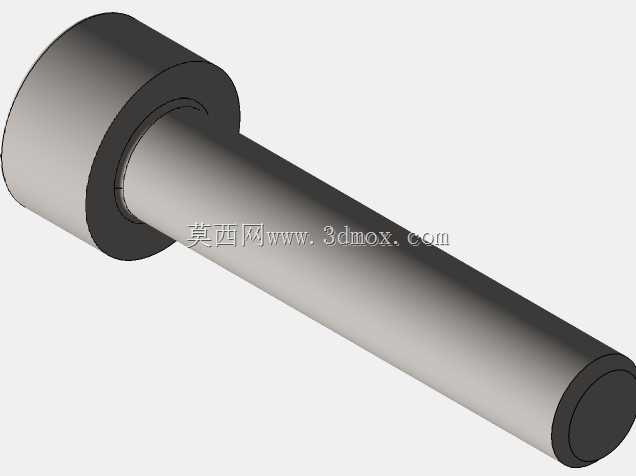

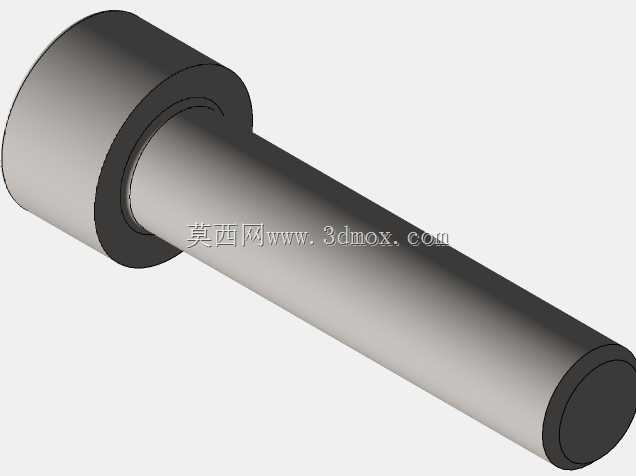

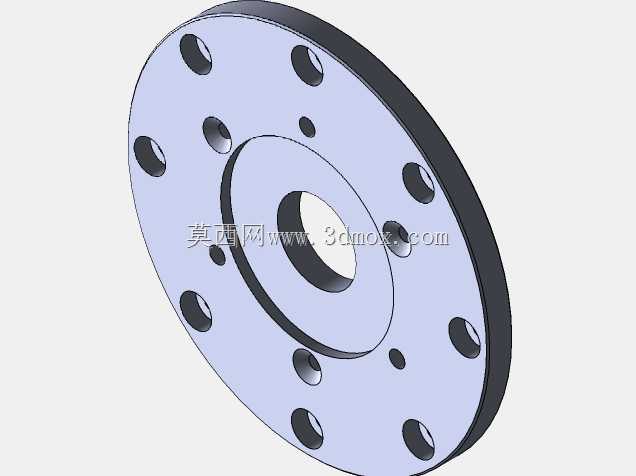

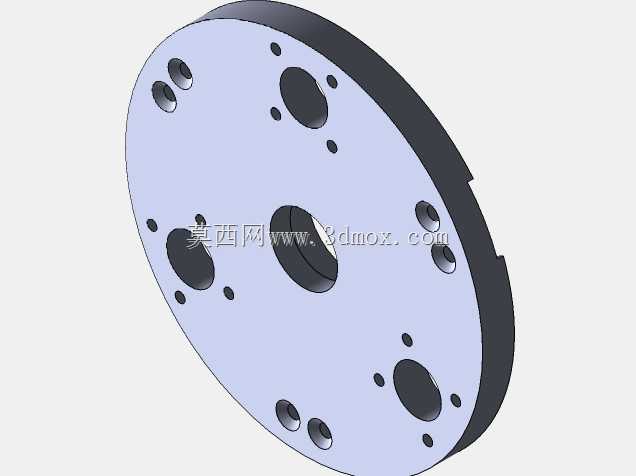

　　从功能特性上看，该夹头采用内置弹性胀紧结构，夹紧力通过后端的回转驱动部件传递，可根据棒料材质调整夹紧力阈值，加工铝件、铜件等软质材料时不会夹伤工件表面，加工钢件、不锈钢件时可提供足够的夹紧扭矩，避免重切削工况下工件打滑移位。夹头的定心精度控制在0.02mm以内，重复装夹的同轴度偏差不超过0.01mm，可满足IT6级精度的轴类零件加工需求，端面的圆周均布紧固螺钉用于调整夹头本体与主轴法兰的连接同轴度，安装时可通过打表微调各螺钉的锁紧程度，抵消主轴端面的安装跳动误差。

　　设计过程中，首先围绕车床主轴的安装接口确定了夹头的整体安装边界：夹头本体的外径与主轴前端法兰的安装尺寸匹配，后端的驱动接口适配常见的中空回转油缸或气缸连接尺寸，中心通孔直径覆盖常用的小直径棒料加工范围，伸出主轴端面的轴向长度经过优化，不会与刀塔的加工行程产生干涉，同时预留了足够的排屑空间，避免车削过程中铁屑缠绕在夹头与主轴的连接缝隙中。夹头的弹性瓣采用均匀开槽结构，开槽长度与瓣的厚度经过受力仿真验证，在保证足够夹紧行程的同时，兼顾了弹性部件的疲劳寿命，正常工况下可完成数十万次的夹紧松开循环而不出现塑性变形或断裂失效。

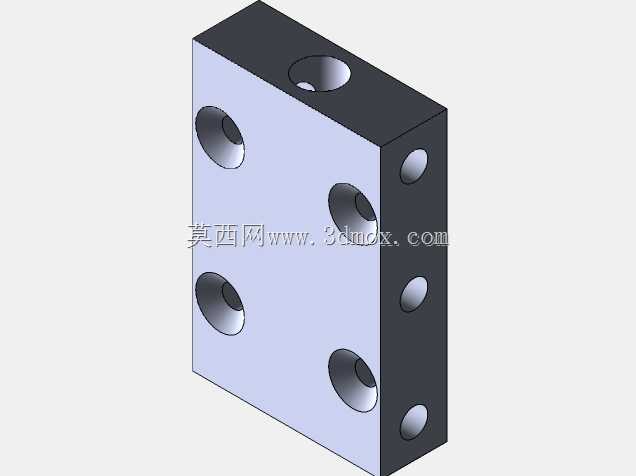

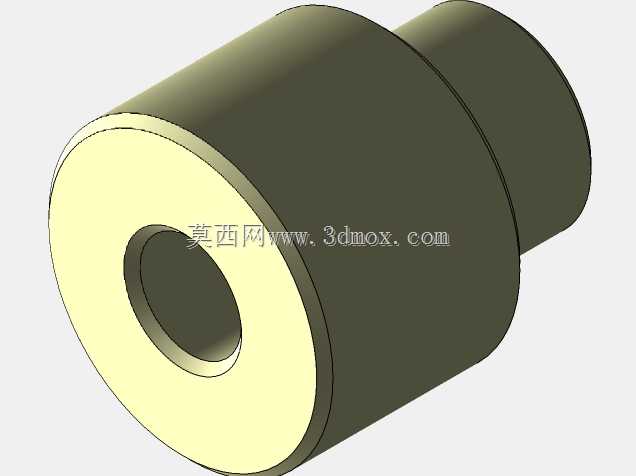

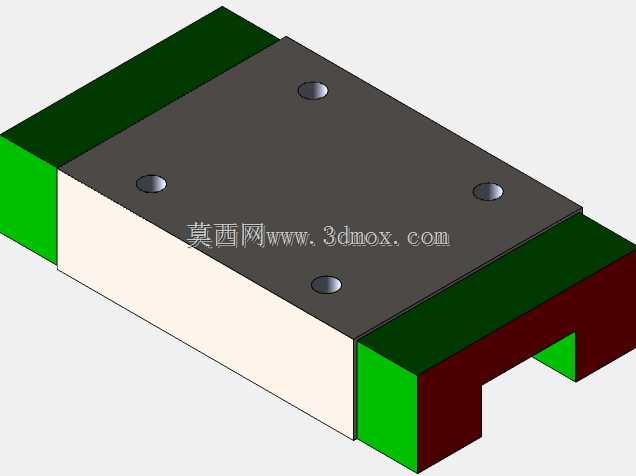

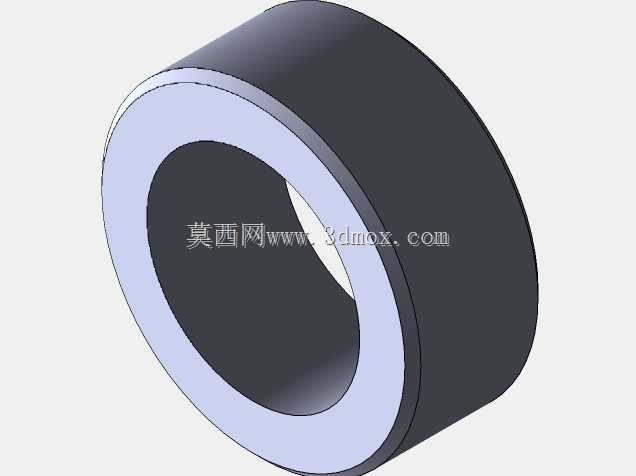

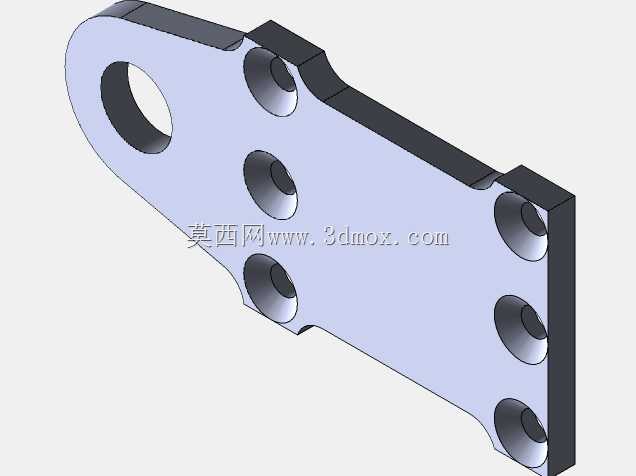

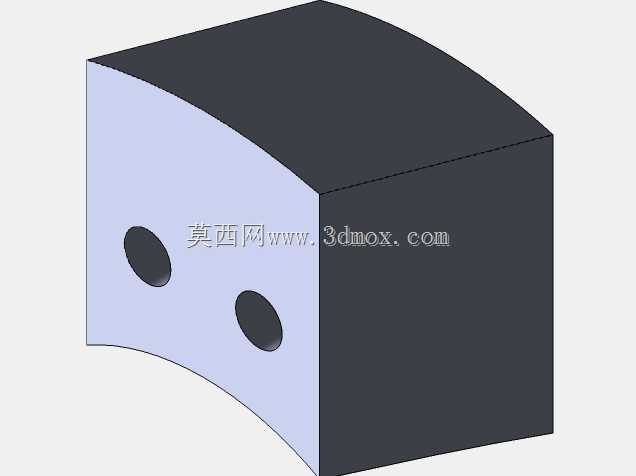

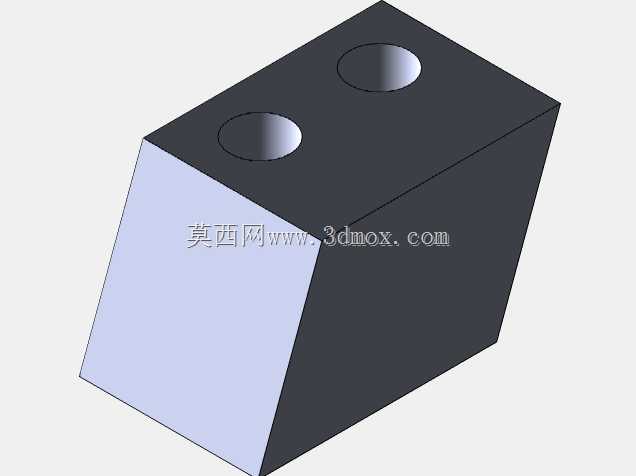

　　夹头侧面的两个安装块是用于连接夹紧状态检测传感器的支架位，可加装接近开关实现夹紧到位、松开到位的信号反馈，接入机床的PLC控制系统后，可与送料机、主轴启动、刀塔进给等动作实现逻辑互锁，避免未夹紧时主轴启动引发的安全事故。夹头前端的中心导向套采用可更换结构，加工不同直径的棒料时，仅需更换对应内径的导向套与弹性夹头瓣，无需拆卸整个夹头本体，大幅缩短了换产调整的时间。

　　从实际使用的细节来看，夹头的外露金属表面做了发黑防锈处理，与棒料接触的内孔表面做了淬火硬化处理，硬度达到HRC55以上，可抵抗棒料送进过程中的摩擦磨损，长期使用后内孔磨损超差时，可单独更换弹性夹芯，降低了后期的使用维护成本。夹头的内部设计了密封结构，可阻挡车削过程中的切削液与细小铁屑进入夹头的内部运动腔室，避免内部运动部件出现卡滞或磨损，日常维护仅需定期从注油孔注入润滑脂，即可保证内部滑动部件的动作顺畅。

　　在小直径轴类零件、五金紧固件、精密接插件零件的批量车削加工场景中，这类自动夹头是提升加工自动化程度的核心功能部件，相比传统的手动卡盘，其装夹一致性更好，不会因为操作人员的锁紧力度差异导致工件变形或装夹偏心，对于薄壁类小零件的加工，可通过精准控制夹紧力，避免装夹变形导致的零件圆度、圆柱度超差问题。整个夹头的结构设计紧凑，没有多余的外露突出部件，高速旋转时的动平衡性能良好，可适配主轴最高转速6000rpm以上的加工工况，满足高速精车的加工需求。
