龙门式自动烹饪机器人工作站

　　这套自动化料理工作站面向无人餐饮、中央厨房、实验餐饮和小型标准化出餐场景，核心目标是把人工在灶台前反复完成的取料、投料、移锅、搅拌和工位切换动作交给机械系统执行。整机采用铝型材框架搭建，主体为长跨距龙门结构，横向布置多组物料与容器工位，中间由竖直升降轴和水平移载轴完成末端执行器的定位，适合在固定台面范围内完成多工序烹饪任务。

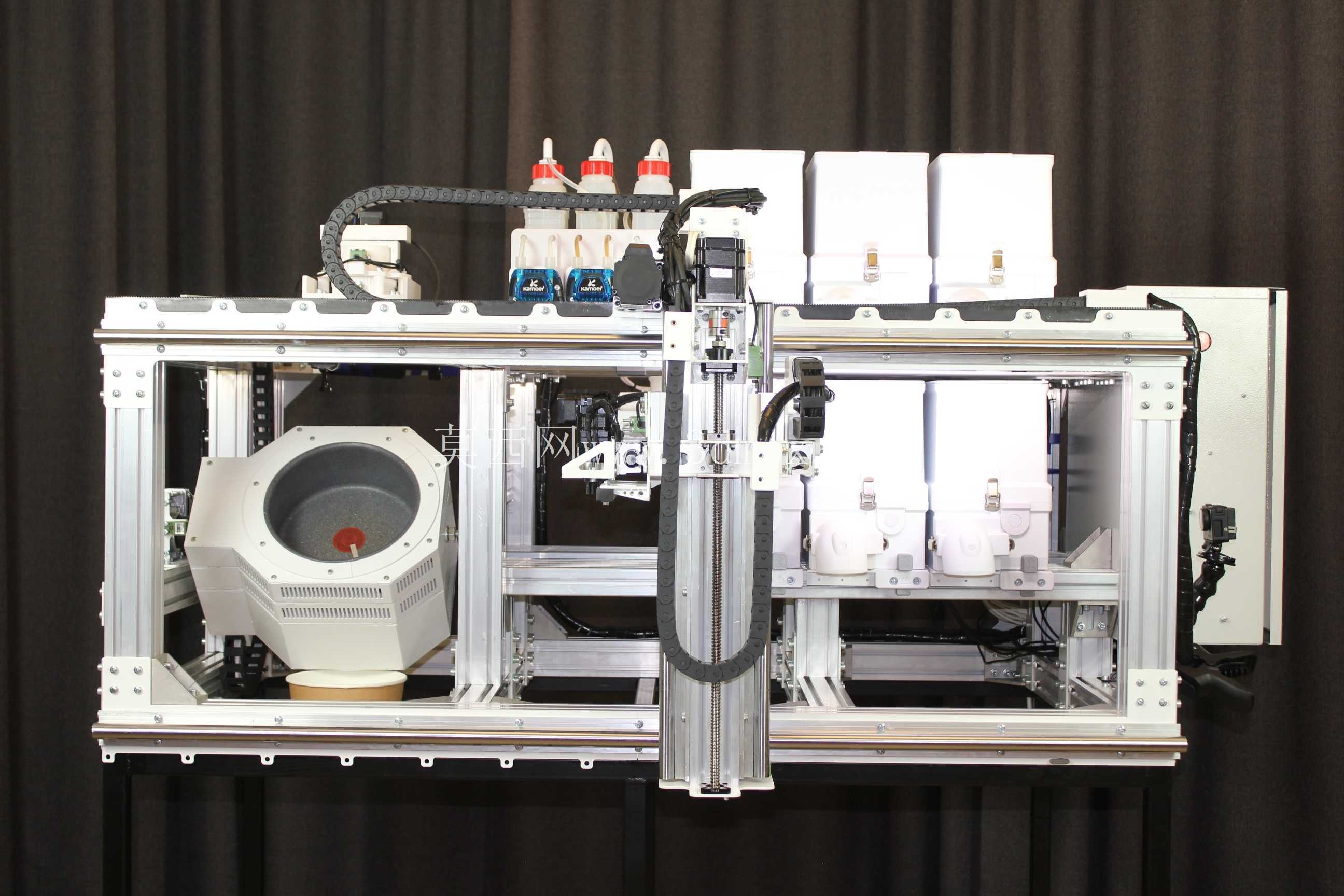

　　从结构布局看，设备左侧设置烹饪腔体，锅具位于可承托的工位上，周围保留投料与观察空间；中部为龙门移载区域，直线导轨沿长度方向铺设，竖直轴携带末端机构在各工位间移动；右侧和上部布置调料瓶、储料盒及控制电气元件。框架四周预留维护开口，线缆通过拖链收纳，避免运动过程中拉扯。该布局的优势在于工位扩展方便，新增料盒或执行端时，只需在型材框架上增加安装板并调整运动路径。

　　实际用途上，该工作站可承担标准化菜品的自动配料与简单烹饪流程，例如液体调料定量投放、固体料包取放、锅具位置转换以及固定节拍搅拌。对于连锁餐饮，设备价值在于降低单份菜品对人工经验的依赖，使投料顺序、停留位置和动作节拍保持一致；对于教学与研发场景，它也可作为运动控制、气动执行、传感器检测和厨房自动化集成的验证平台。

　　设计思路上，整机没有采用复杂多关节机器人，而是选择龙门直角坐标方案。原因是厨房台面作业范围近似矩形，X、Y、Z三个方向的直线运动已能覆盖大部分取放需求，刚性、定位重复性和成本控制都更友好。型材框架承担安装基准，导轨、拖链、气缸、料盒支架和控制面板均围绕同一基准面装配，后期调试时可先单轴确认行程，再联调联动路径。竖直轴需要重点校核末端负载与悬臂长度，尤其在携带调料容器或执行夹爪时，应控制偏载，防止升降滑块受附加弯矩。

　　运动机构方面，横向长行程导轨负责在烹饪区与配料区之间切换，竖直轴完成高度补偿，末端可根据需求配置夹爪、抽吸头或投料装置。调料区顶部可见多组瓶装物料，瓶体通过支架固定，瓶口位置与末端执行路径对应；若采用泵送方案，管路应尽量缩短并设置可拆接头，便于清洗和更换物料。固体配料则更适合料盒加抓取或翻转机构，设计时需考虑粉料残留、潮湿结块以及不同颗粒物料的流动性差异。

　　烹饪腔体部分采用近似多边形外壳，内部容纳锅具和加热区域，外形并非单纯装饰，而是为安装空间、隔热边界和观察角度服务。锅具下方应保留加热模块安装高度，侧面需要预留排烟、散热和线缆通道。若设备投入真实厨房环境，隔热、防油、防蒸汽和易清洁比单纯追求外观更重要；靠近热源的型材、电缆和传感器应保持安全距离，必要时增加隔热板或耐高温护罩。

　　安装边界上，这类设备属于台式工作站，整体占地由龙门长度、框架深度和维护空间共同决定。前方需保留操作与补料空间，后侧至少留出电气维护和管路检修距离；顶部调料瓶更换区域不能与排风罩或柜体干涉。地脚或支撑面应保证水平，因为长跨距龙门对基础平直度较敏感，若台面变形，导轨平行度和运动阻力都会受到影响。框架与墙面、排烟系统之间建议保留可拆卸间隙，避免整机封死后难以清理油污。

　　控制系统可围绕运动控制器、驱动单元、阀岛和检测传感器搭建。限位开关用于各轴硬边界保护，原点开关保证每次上电后的坐标一致性；料位检测可通过称重、光电或接近开关实现，具体取决于物料形态。调试顺序通常先空载运行龙门，确认无碰撞后再带末端执行器，最后加入调料和锅具进行流程验证。程序路径应避免经过锅具正上方的高温区域长时间停留，同时在投料点设置减速段，提高落点稳定性。

　　从三维建模角度看，该装置的建模重点不在单一复杂零件，而在多系统集成：型材框架的孔位间距、导轨安装面、拖链弯曲半径、末端夹爪开合范围、调料瓶更换空间以及锅具取放轨迹都需要同步检查。装配时应建立运动包络体，模拟X轴全行程、Z轴上下极限和末端工具姿态，重点排查电缆与横梁、料管与支架、锅具与腔体之间的干涉。对于餐饮场景，还应把清洗维护当作结构约束纳入设计，例如料盒快拆、管路外露可检查、台面无积油凹槽、电气件远离湿区。

　　整体而言，该机器人厨房体现的是一种以直角坐标运动为基础、以标准化出餐为目标的自动化设备思路。它不追求模拟厨师全部复杂动作，而是把可重复、可量化、可节拍化的环节固化到机械结构和控制流程中，通过模块化工位布置实现烹饪动作的稳定执行。
